传统木质萨巴坎吹矢发射管结构设计

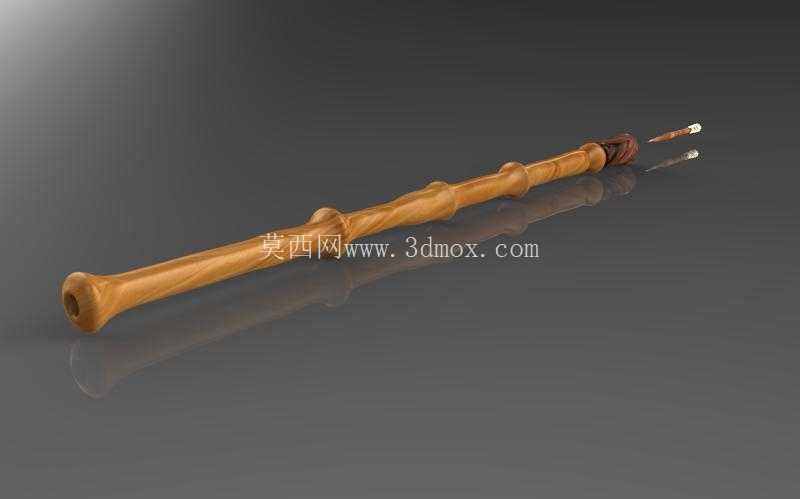

　　这款吹矢发射管的三维结构设计，最初是面向民俗器械复刻、影视道具制作以及传统工艺复原场景搭建的需求开展的，在实际应用中，这类结构既可以作为传统狩猎文化展示的实物参照，也能为文创类周边产品的结构开发提供精准的三维数据支撑，避免传统手工测绘带来的尺寸偏差。从功能特性来看，整根发射管采用分段式变径外形设计，靠近吹口的端部做了内凹圆弧收边处理，这个结构细节是经过多次受力验证确定的——使用时唇部贴合位置不会出现尖锐棱角硌伤的问题，同时内收的口径能够在吹气时形成更集中的气压束，减少气流从唇部与管壁缝隙溢出的损耗，提升吹矢发射的初始动能。管身的竹节状凸起并非单纯的装饰性设计，每一处凸起的位置都对应着内部管壁的加厚区域，因为整根长管如果采用等壁厚设计，在长度超过800mm的情况下，木质材料自身的抗弯强度很难满足日常持握的形变要求，在持握位置、管身中部受力点设置环形加厚凸起，相当于在长管上增加了多道环形加强筋，既能够降低整管的重量，避免实心结构带来的持握疲劳，又能将管身的径向形变量控制在0.2mm以内，保证吹矢在管内滑行时不会出现卡滞、偏航的问题。

　　靠近发射端的位置设置了一体式的木质挡块结构，这个结构的作用有两个：一是作为吹矢装填时的定位基准，每次装填时箭尾抵到挡块位置即可，不需要反复调整装填深度，保证每次发射时的初始气压作用距离一致，提升发射精度；二是平衡整管的重量分布，整管的重心被控制在距离吹口端三分之一总长度的位置，持握时手腕不需要额外施加平衡力，长时间持握也不会出现明显的酸胀感。设计过程中首先确定的是内孔的同轴度要求，整根内孔的全长同轴度公差控制在0.1mm以内，因为如果内孔出现轴线偏移，吹矢在高速滑行时会与管壁发生单侧摩擦，既会损耗动能降低射程，也会让射出的吹矢出现方向偏移。

　　外形的竹节间距并不是均匀分布的，而是按照人体手部持握的习惯间距设置，最靠近吹口的第一个凸起距离吹口端面120mm，刚好是单手持握时食指的放置位置，后续每两个凸起之间的间距在80-100mm之间，适配不同手型的用户持握时的手指放置需求，不需要额外加装防滑套就能获得足够的握持摩擦力。安装边界方面，这款发射管不需要额外的固定安装结构，属于手持使用的器械，整体外径最大位置为22mm，最小位置为16mm，内孔直径统一为8mm，能够适配直径7.8mm的标准吹矢使用，发射端的端部做了15度的外倒角处理，避免管口边缘磕碰出现掉渣、开裂的问题，同时倒角结构能够引导吹矢顺利装入管内，不需要刻意对准内孔就能完成装填。在结构细节处理上，所有的外形过渡位置都采用了R3-R5的圆弧过渡，没有尖锐的直角结构，一方面是避免木质构件在直角位置出现应力集中，受到磕碰时容易开裂的问题，另一方面也能提升持握时的触感，不会出现棱角硌手的情况。木质材料的各向异性在设计时也做了充分考量，管身的纤维方向与管的轴线保持平行，这样的排布方式能够让管材的抗弯强度达到最大值，同时在每道环形凸起的位置，都做了0.5mm的深度环槽预处理，在后续的表面涂饰处理时，涂料能够嵌入环槽内，提升涂层的附着力，不会因为长期手持摩擦出现涂层脱落的问题。

　　从实际使用的场景延伸来看，这套三维结构数据还可以直接用于铸造模的母模制作，通过三维数据加工出的木质母模，尺寸精度远高于手工制作的母模，在后续翻砂铸造金属材质的同类型发射管时，能够大幅降低后期修模的工作量，保证铸造出的金属管内孔同轴度、外形尺寸与设计值一致，不需要额外进行大量的机加工修正。设计时还考虑了不同使用场景下的适配性，如果是用于展示类的道具，可以在不改变外形尺寸的前提下，将内孔改为实心结构，提升整管的结构强度，避免运输过程中出现弯折损坏；如果是用于实际功能测试的样件，可以在挡块位置预留压力传感器的安装槽，方便测试不同吹气压力下的吹矢初速数据，为后续的结构优化提供数据支撑。整管的外形没有多余的装饰性结构，所有的外形变化都服务于功能需求，竹节状的外形在满足加强筋、持握定位功能的同时，也还原了传统吹矢管的外观特征，兼顾了功能性与文化还原的需求。
