车床切管机用半月形主轴支承座结构

在管材车削加工的现场工况里，大口径厚壁管材切断作业长期面临主轴负载超限的问题——常规卡盘直接夹持悬伸管材进行切削时，切削力产生的径向弯矩会全部作用在主轴前端轴承上，不仅会造成轴承滚道局部压痕、提前失效，还会让切削过程出现振纹，直接影响管材切断面的平面度与垂直度。这款半月形支承部件，就是针对切管类车床的主轴负载优化需求设计的专用辅助支承结构。

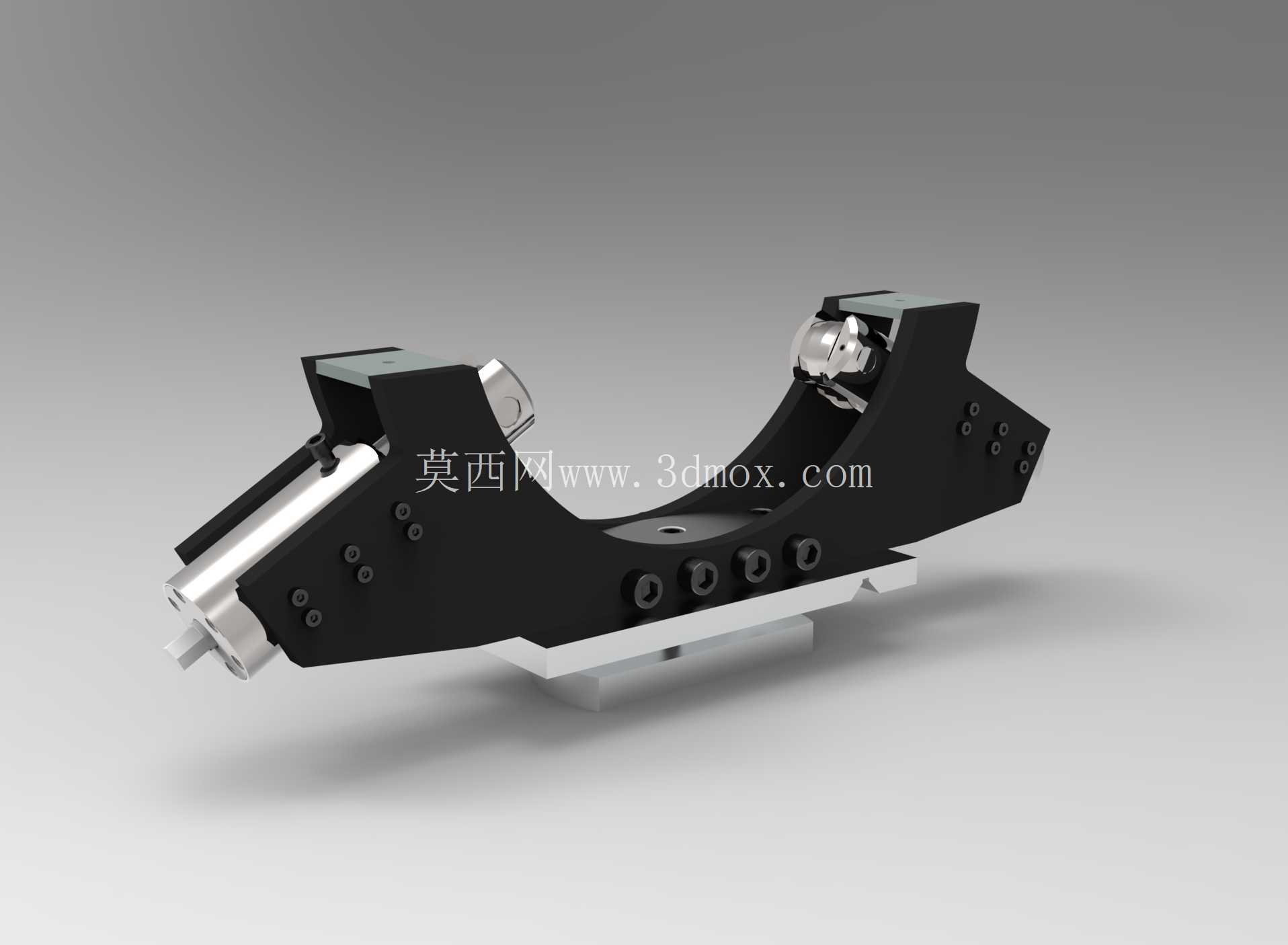

从实际安装逻辑来看，该部件采用分体式半月形抱合结构，下半部分为固定安装基座，基座底面加工有定位止口与安装螺孔，可直接固定在车床床身的导轨安装面上，安装时需要保证支承内孔轴线与车床主轴回转轴线的同轴度控制在0.02mm以内，避免额外附加弯矩影响主轴运行。上半部分为可开合的压合结构，通过侧面的锁紧螺栓实现对管材外圆的环抱支承，开合角度设计为120度，既可以保证管材吊装上下料时无需从端部穿入，直接从侧面放入支承工位，适配长管材的连续加工作业，又能保证环抱接触面积足够分散径向载荷。

结构设计上，主体采用铸钢材质一体铸造成型后做时效处理，消除铸造内应力避免长期使用出现形变，支承内孔镶嵌有耐磨铜衬套，衬套内表面开有螺旋润滑油槽，可接入车床现有润滑系统实现连续供油润滑，降低管材回转时的摩擦阻力。侧面布置的多组紧固螺栓采用等间距排布，每个螺栓的压紧力可单独调整，适配不同外径公差的管材装夹需求，避免局部压紧力过大造成管材表面夹伤。部件前端集成的限位挡块，可在切削进给时承受轴向切削分力，避免轴向力直接传递到主轴轴承上。

从功能特性来看，该支承的核心作用是在刀具切削点与主轴卡盘之间形成额外的径向支撑点，将原本悬臂的管材装夹状态转变为简支梁受力状态，可将主轴轴承承受的径向载荷降低60%以上，同时大幅提升切削位置的系统刚性，切断加工时的切削振动幅值可降低70%，不仅能延长主轴轴承的维护周期，还能允许更大的切削进给量，提升切管作业的加工效率。设计时特意将支承的外形轮廓做了斜切避让处理，避免刀具进给至切断终了位置时与支承结构发生干涉，保证刀具可以完整走完切削行程，实现管材的完全切断。

安装边界方面，基座的安装孔位间距适配普通卧式车床的中拖板外侧导轨安装尺寸，无需对床身做额外改造即可加装，整体结构的高度方向尺寸经过核算，不会影响车床原有刀架的进给行程，也不会与卡盘的回转部件发生运动干涉。支承内孔的直径范围覆盖常规切管作业的常用管材外径，可通过更换不同内径的铜衬套适配多规格管材加工需求，衬套采用快换结构设计，更换时无需拆卸整个支承基座，仅需松开侧面的压块即可完成衬套更换，适配批量加工时的快速换产需求。

在实际应用场景中，这类半月形支承多用于石油管道加工、建筑管材下料、工业管道预制等场景的切管车床上，尤其是加工长度超过3米、壁厚超过10mm的大口径钢管时，加装该支承后可有效避免长管材回转时的甩动问题，提升加工过程的安全性与加工精度。结构上的多螺栓锁紧设计，还可以在管材存在轻微圆度误差时，通过调整各螺栓的压紧量实现自适应贴合，保证支承的受力均匀性，避免局部应力集中造成部件损坏。
