Faro扫描臂首次扫描点云数据成果

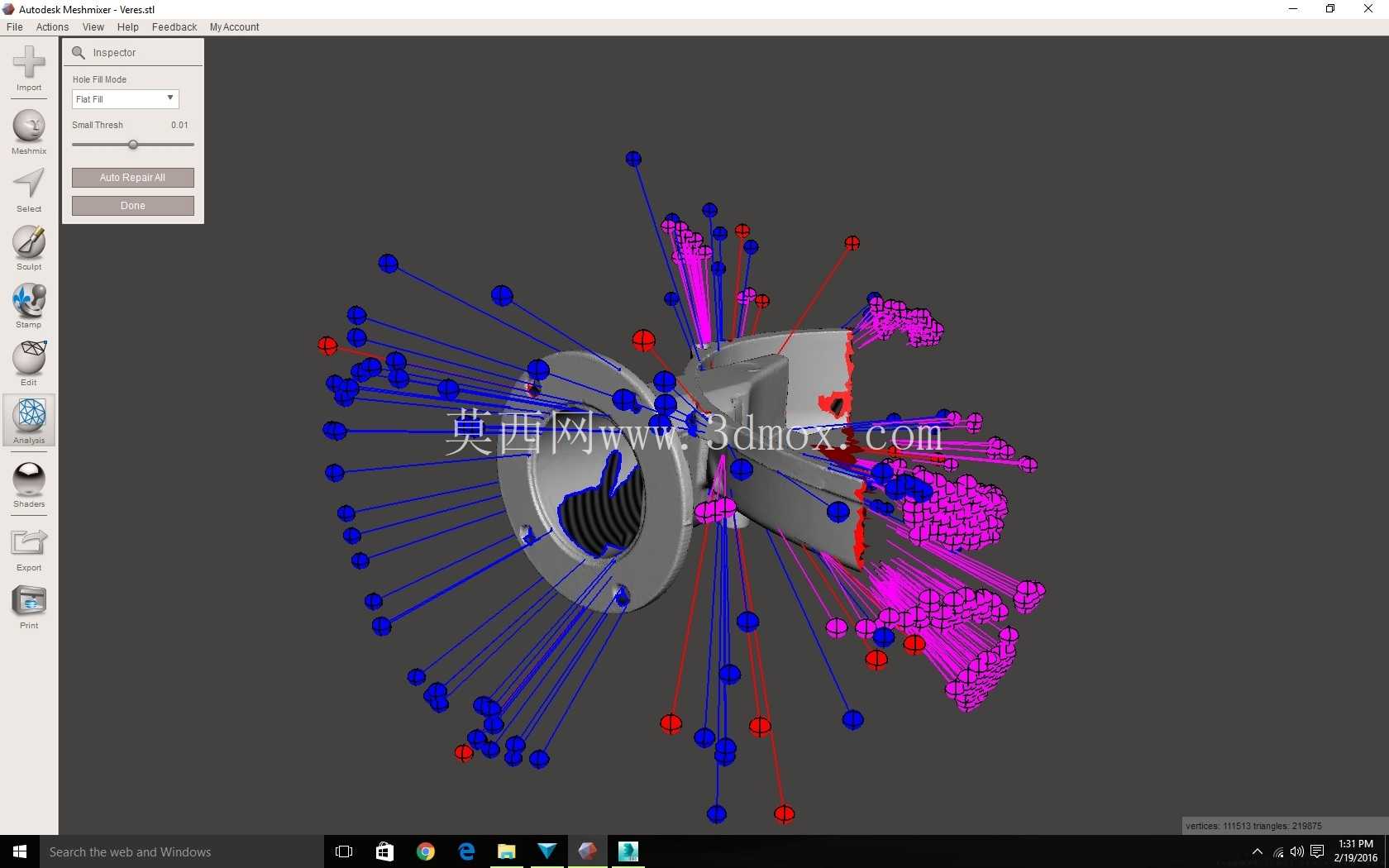

　　在铸造模具的逆向开发与尺寸验证环节，接触式扫描臂的点云采集是衔接实物样件与数字模型的核心步骤，本次呈现的是Faro扫描臂完成首次扫描作业获取的完整点云数据集。从实际作业场景来看，这类扫描作业多布置在模具生产车间的恒温检测工位，避开冲压、打磨设备的振动源，防止扫描过程中设备臂身出现微幅抖动，影响点云的拼接精度。扫描作业启动前，需要先在待扫描的铸造模样件表面粘贴高反光定位标记点，标记点的排布不能完全共线，相邻标记点的间距控制在80-120mm区间，曲率变化大的法兰安装面、型芯配合面区域要适当加密标记点，避免转站扫描时出现拼接错位。扫描臂的安装底座需要通过螺栓牢固固定在花岗岩工作台上，臂身的活动范围要完全覆盖待扫描样件的所有轮廓，作业过程中臂身关节的转动角度不能超出各轴的软限位，防止触发设备急停导致已采集的点云数据丢失。从采集到的点云分布来看，不同颜色的点簇对应不同的扫描视角，蓝色点簇为臂身正位采集的模具主体轮廓数据，覆盖了法兰盘的安装孔位、端面密封槽、型芯配合面的主要型面，红色点簇为侧位补扫的倒扣区域数据，填补了正位扫描时被结构遮挡的盲区，品红色点簇为斜向采集的曲面过渡区域数据，保证了R角、拔模斜面等特征的点云密度满足后续逆向建模的要求。

　　这类首次扫描获取的点云数据，首先要做的是噪点剔除，过滤掉扫描过程中误采集的环境反光点、工作台面的杂点，再通过公共标记点完成不同视角点云的拼接配准，拼接误差需要控制在0.02mm以内，才能满足铸造模的尺寸公差要求。在实际生产中，这类扫描点云主要有两个应用方向，一是针对没有原始数字图纸的旧铸造模，通过点云逆向重构出完整的三维模型，用于模具的修复、复刻或者改型设计，重构过程中要重点还原模具的分型面位置、浇注系统的流道截面、顶杆孔的分布位置，这些特征直接决定了后续铸件的成型质量与脱模顺畅度；二是用于新加工完成的铸造模尺寸检测，将扫描点云与设计数模做对齐比对，生成色差图直观呈现各区域的加工偏差，检查模具的加工余量、形位公差是否符合设计要求，避免合模后出现飞边、壁厚不均、铸件尺寸超差等问题。

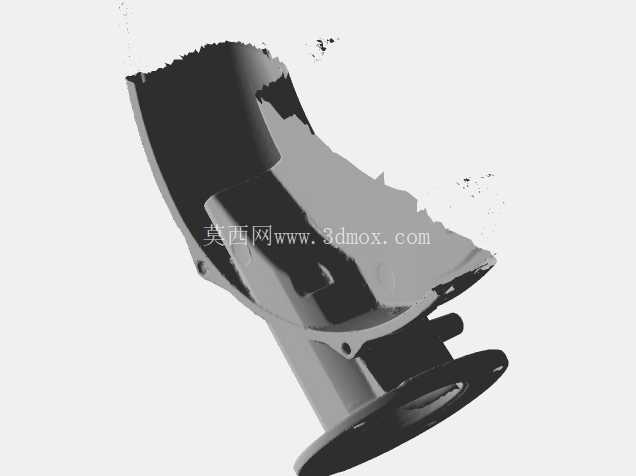

　　从扫描覆盖的结构特征来看，本次扫描的铸造模带有标准法兰安装结构，法兰端面上的通孔位置、端面平面度都是检测的重点，法兰与模体连接的过渡R角直接影响模具的结构强度，在压铸生产过程中这个区域是应力集中的位置，如果R角加工不到位，反复受铝液冲击容易出现开裂失效。模体内部的型芯成型面是扫描的核心区域，这个区域的点云密度要高于其他区域，逆向建模时才能准确还原铸件的内部型腔形状，保证成型后铸件的内部尺寸符合要求。扫描过程中对于深槽、小孔这类容易出现扫描盲区的特征，需要调整臂身的姿态，让扫描测头垂直于特征表面进行补扫，不能出现大面积的点云缺失，否则后续逆向建模时只能靠经验补全特征，会导致模型与实物存在偏差。

　　另外，首次扫描作业时还要注意控制环境光线，避免强光直射到样件表面或者扫描测头，否则会干扰测头的光线接收，导致点云出现分层或者噪点增多的问题，冬季作业时还要提前启动扫描臂预热20分钟以上，让臂身的关节传感器达到稳定的工作温度，减少温度变化带来的测量误差。这类点云数据在导入逆向建模软件后，通常先通过点云封装生成三角面片模型，再对三角面片做孔洞修补、平滑处理，之后提取模型的基准面、孔位中心、分型线等特征，逐步重构出参数化的三维实体模型，重构完成的模型还要再次与原始点云做偏差比对，确保模型的整体偏差控制在允许的公差范围内，才能用于后续的模具加工或者改型设计。在中小批量铸造件的生产场景中，很多老旧模具经过长期使用后会出现磨损、磕碰损伤，又没有留存原始的设计图纸，通过扫描臂采集点云逆向建模的方式，能大幅缩短模具修复的周期，不需要重新测绘手绘图纸，直接通过点云就能还原模具的所有结构特征，比传统的接触式三坐标测量效率高出数倍，尤其适合带有复杂自由曲面的铸造模测绘，三坐标测量只能获取离散的点位数据，很难完整还原曲面的整体形状，而扫描臂能连续采集高密度的点云，完整记录曲面的所有细节特征。
