适配SnapmakerA350设备的集成式工具收纳箱体

在桌面级增材制造设备的日常运维场景中，零散工具的收纳混乱一直是影响操作效率的常见问题，这款适配SnapmakerA350设备的收纳箱体，正是针对该机型的工位布局特点开发的配套结构。从实际使用场景出发，桌面级FDM3D打印机的日常操作需要频繁使用喷嘴清理针、铲刀、六角扳手、校准卡、备用喷嘴、润滑脂等多种小尺寸工具，以往这些工具多随意放置在设备旁的桌面，不仅容易丢失，在进行平台调平、喷嘴更换、耗材更换等操作时，往往需要翻找工具打断操作流程，部分尖锐工具还容易刮伤设备外壳或操作台面。

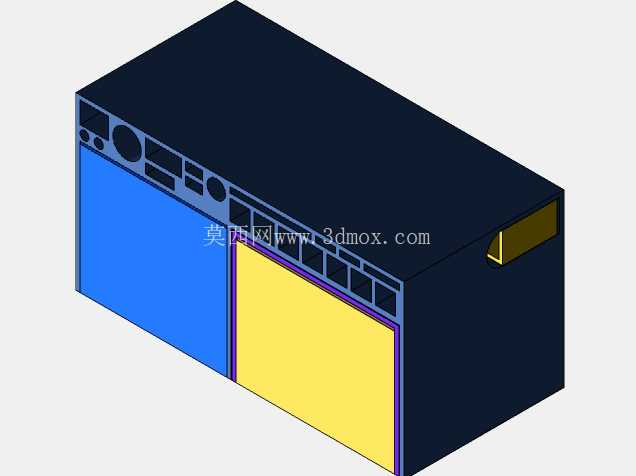

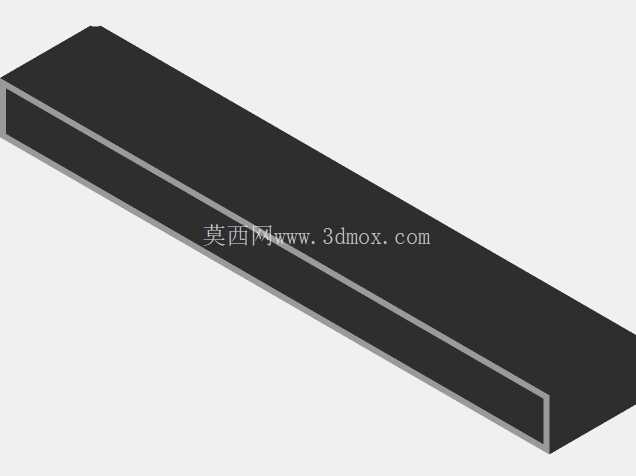

这款收纳箱体在设计时首先考虑了安装边界的匹配性，整体外形尺寸完全贴合SnapmakerA350设备的侧边空余空间，不会超出设备原有桌面占用范围，也不会遮挡设备的通风口、操作按键以及耗材进料路径，安装后与设备本体形成统一的整体，不会额外占用桌面操作空间。箱体采用分层分区的内部结构设计，不同深度的储物槽对应不同类型的工具存放需求：浅槽区域用于放置校准卡、六角扳手这类扁平、短尺寸的常用工具，拿取时无需深入箱体即可快速取放；深槽区域用于存放备用喷嘴、润滑脂管、清理针组这类小尺寸易滚落的零件，避免零件散落；带挡板的大尺寸仓格则可以放置铲刀、剪钳这类长度较长的操作工具，仓格边缘做了圆弧过渡处理，避免取放工具时划伤手部。

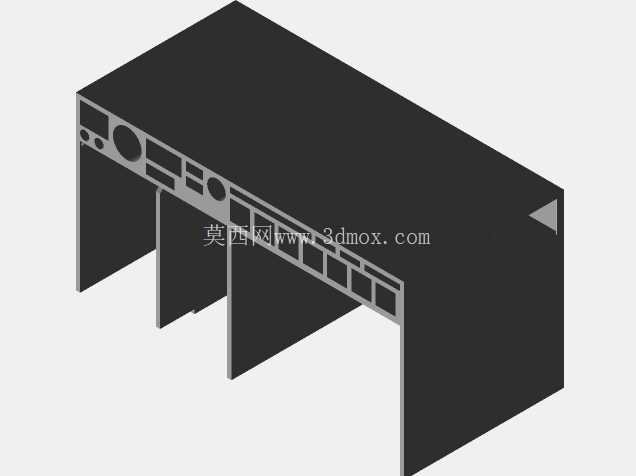

从结构设计思路来看，箱体的外壳采用直角拼接的规整结构，一方面可以最大化利用侧边的矩形空余空间，另一方面规整的外壁也方便与设备侧边进行固定，可采用背胶粘贴或者卡扣固定的方式，不需要对设备本体进行打孔改装，不会破坏设备原有结构。箱体正面设置了不同颜色的仓门标识，不同颜色对应不同类别的工具存放区，操作人员可以通过颜色快速判断对应工具的存放位置，降低记忆成本，提升操作效率。仓门采用抽拉式的开合结构，相比外翻式仓门不会在打开时占用前方的操作空间，即使设备前方空间狭窄也可以顺利开合取物，仓门与箱体的配合间隙控制在合理范围，既不会出现开合卡滞，也不会因为间隙过大导致灰尘进入箱体内部，保持存放工具的清洁。

在实际功能特性上，箱体的顶部平面做了平整处理，可以临时放置正在使用的工具或者小批量的打印成品，拓展了工位的临时放置空间。箱体的壁厚经过合理优化，既保证了整体结构的刚性，在放置一定重量的工具时不会出现变形，也不会因为壁厚过大导致内部储物空间被过度压缩。所有边角位置都做了倒角处理，没有尖锐的棱角，避免操作人员在设备旁操作时磕碰受伤。针对3D打印车间可能存在的 PLA、ABS 耗材碎屑飘落的情况，箱体的闭合结构可以有效阻挡碎屑进入储物槽，减少工具清理的频次，仓门的边缘设置了细微的挡边，即使有少量碎屑落在仓门表面，开合时也不会掉入箱体内部。

从设备适配的角度，这款箱体的安装位置特意避开了设备的Z轴运动路径以及热床的运动范围，即使设备进行全行程打印作业，也不会与箱体发生运动干涉，不需要调整设备的原有运动参数。箱体的整体重量控制在较轻的范围，安装后不会对设备的侧边造成额外的负重压力，不会导致设备框架出现倾斜变形，保证设备的打印精度不受影响。对于多台SnapmakerA350设备排布的打印工坊场景，统一配置该款收纳箱体可以规范所有工位的工具摆放，实现工具的定置管理，不同工位的工具可以通用互换，减少工具的重复配置成本，也方便日常的工具盘点与整理。在日常的设备维护流程中，操作人员可以在箱体对应仓格快速找到所需工具，缩短设备维护的准备时间，尤其是在处理喷嘴堵头、平台偏移这类需要快速处置的故障时，能够快速拿到对应工具完成故障排除，减少打印失败的概率，降低耗材损耗。
