FolgertechFT5型3D打印机铝型材框架结构

桌面级FDM3D打印设备的运行精度，很大程度上取决于底层支撑框架的结构刚性，这款FT5机型的框架设计，完全围绕大尺寸成型工况下的抗形变需求展开，没有多余的装饰性结构，每一处型材排布和连接件选型都指向实际使用中的稳定性要求。从实际应用场景来看，这类框架主要面向个人创客工作室、小型加工服务点、院校创新实验室的大尺寸样件打印需求，区别于小型桌面机的紧凑设计，FT5的框架预留了足够的成型腔空间，能够满足长度、宽度、高度方向均达到300毫米以上的样件制作，日常使用中可以承接功能验证件、工装夹具毛坯、创意展示件的打印作业，框架本身的刚性直接决定了长时间连续打印过程中，运动轴的走位精度不会因为结构晃动出现层纹偏移、尺寸超差的问题。

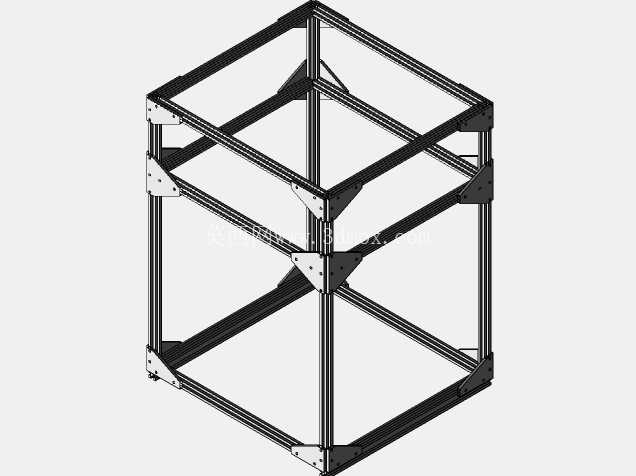

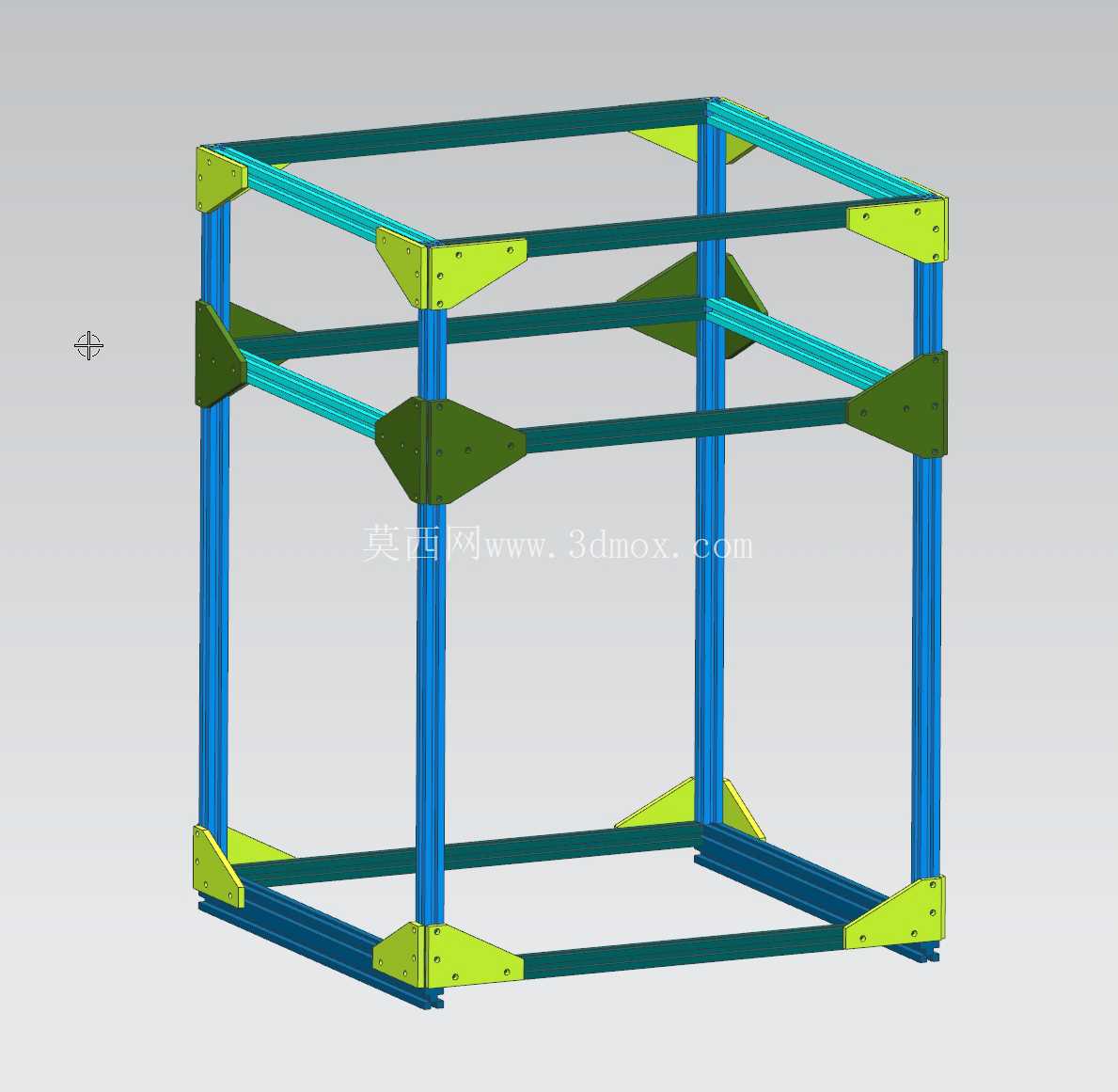

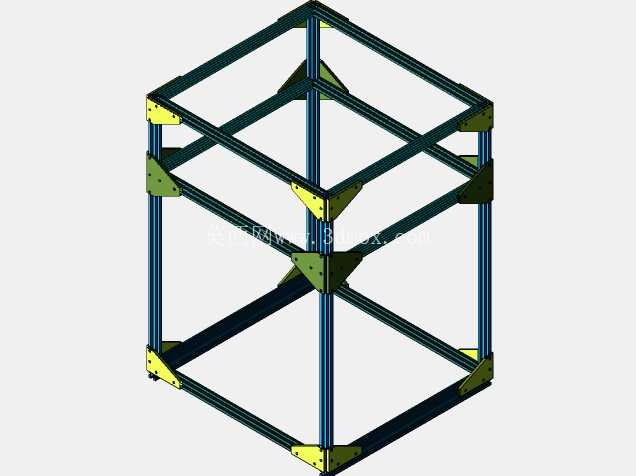

从结构设计思路来看，整个框架采用标准工业铝型材作为主体支撑材料，摒弃了早期桌面3D打印机常用的亚克力板拼接、薄方管焊接的方案，铝型材本身自带的T型槽结构可以灵活调整内部安装部件的位置，不管是后续更换不同行程的直线导轨、调整挤出机安装位，还是加装自动调平传感器、耗材断料检测模块，都不需要在框架上重新钻孔攻丝，只需要通过T型螺母配合螺栓就能完成固定，后期改装的冗余度非常高。框架的边角连接没有采用简单的角码直连，而是根据受力方向设计了不同形状的加强角件：垂直立柱和上下横梁的直角连接处，采用L型加厚角件做双向固定，抵消打印过程中Y轴往复运动带来的水平方向冲击力；中层横梁和立柱的交叉位置，采用菱形大尺寸加强件做跨面连接，把整个框架的侧面、正面、顶面的型材连接成一个整体的箱型结构，避免长时间使用后型材连接处出现松动，导致整个框架产生平行四边形形变。

从安装边界和尺寸配合来看，整个框架的外部轮廓方正，所有型材的端面都做了平齐处理，没有突出的螺栓头或者连接片，放置在工作台面上时，底部四个角的接触点处于同一水平面，不需要额外调整脚杯就能保证初始水平度，框架底部预留的安装槽位，可以直接固定防滑脚垫或者移动脚轮，适配不同的场地摆放需求。框架内部的横梁排布做了分层设计：下层横梁围成的区域用来安装热床平台，预留的安装孔位适配市面上常见的铝板热床、玻璃平台固定结构，热床的布线可以顺着铝型材的槽位走线，避免和运动部件产生干涉；中层的两根横向横梁用来支撑Y轴的传动导轨，横梁的安装面和立柱保持严格的垂直关系，装配时只需要靠型材的定位面就能保证导轨的平行度，不需要复杂的打表校正就能满足运动精度要求；上层的横梁围成的矩形框用来安装X轴、Z轴的传动组件，顶部预留的空间可以容纳丝杆、同步带的张紧结构，不会因为框架空间不足导致张紧机构外露，既提升了设备运行的安全性，也能减少灰尘落在传动部件上的概率。

实际使用过程中，这种全铝型材搭配多向加强角件的框架结构，相比同尺寸的焊接框架，自身重量更轻，两个人就能完成整机组装和移位，同时铝型材表面的阳极氧化层不需要额外做喷漆防锈处理，日常维护只需要擦拭表面灰尘即可。框架的连接螺栓全部采用内六角圆柱头螺栓，安装时可以用标准内六角扳手完成所有装配，不需要特殊的定制工具，后期如果出现连接件磨损，只需要更换标准规格的角件和螺栓就能完成维修，不需要整体更换框架。针对打印过程中可能出现的共振问题，框架的型材选型采用了足够壁厚的规格，中层加强件的位置刚好处于框架共振频率的节点位置，能够有效抵消打印头高速运动时产生的振动，避免因为共振导致打印件表面出现规律性的振纹，哪怕是采用100mm/s以上的打印速度，框架整体也不会出现明显的晃动感。整个框架的设计没有追求过度的轻量化，而是在可控的重量范围内，把结构刚性放在第一位，所有连接点的受力方向都和角件的加强筋方向匹配，不会出现连接件受侧向力导致断裂的情况，哪怕是设备长时间满负荷运行，框架的形变量也能控制在0.1毫米以内，完全满足FDM3D打印的精度要求。
