木工台带安装支耳多段阶梯心轴结构

这款心轴构件主要应用于台式木工加工设备的进给传动单元，是木工台围裙防护结构配套的核心传动承载件，日常在平刨、压刨、小型台锯这类台式木工设备上承担动力传递、部件定位、防护结构联动的多重作用。从实际工况来看，木工加工场景下木屑粉尘浓度高、设备启停频繁、加工时存在断续切削带来的冲击载荷，这就要求心轴本身既要具备足够的抗扭抗弯强度，也要兼顾安装维护的便捷性，同时还要适配防护结构的随动需求。

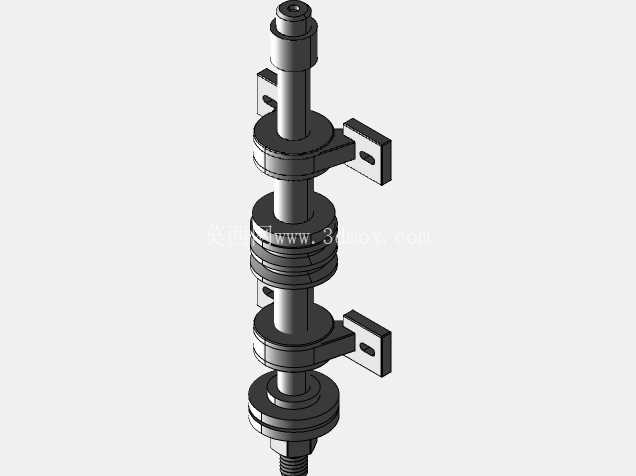

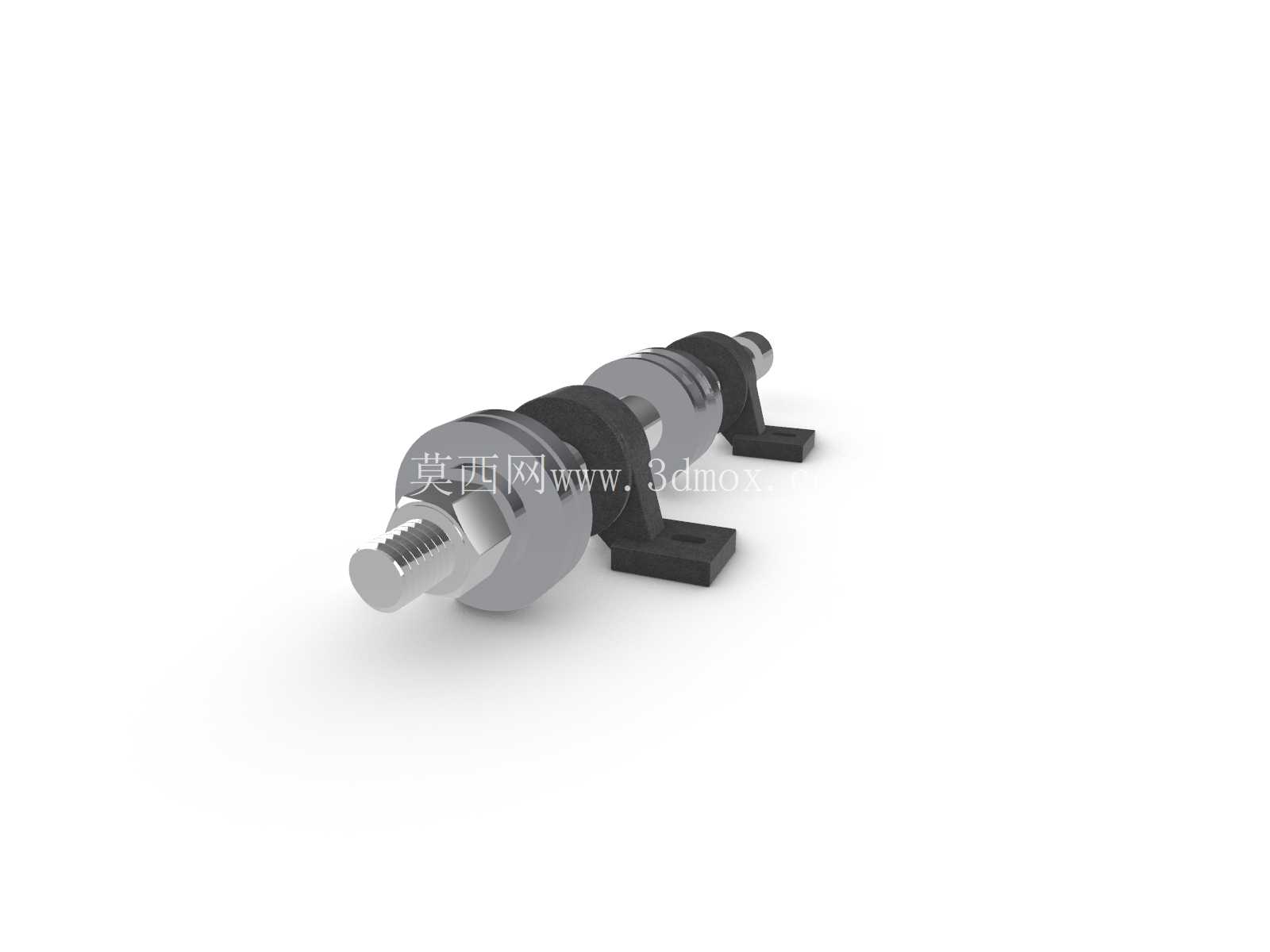

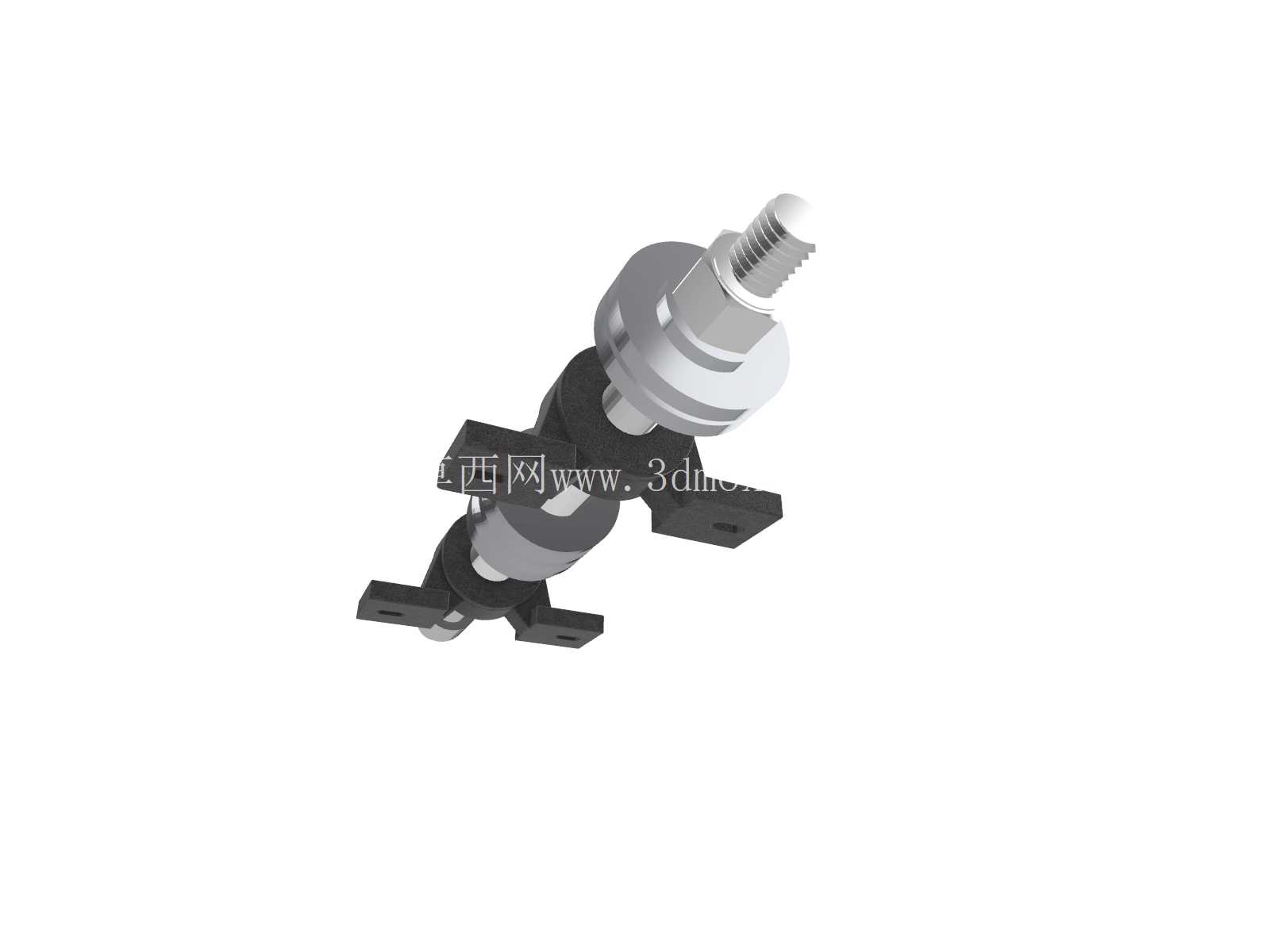

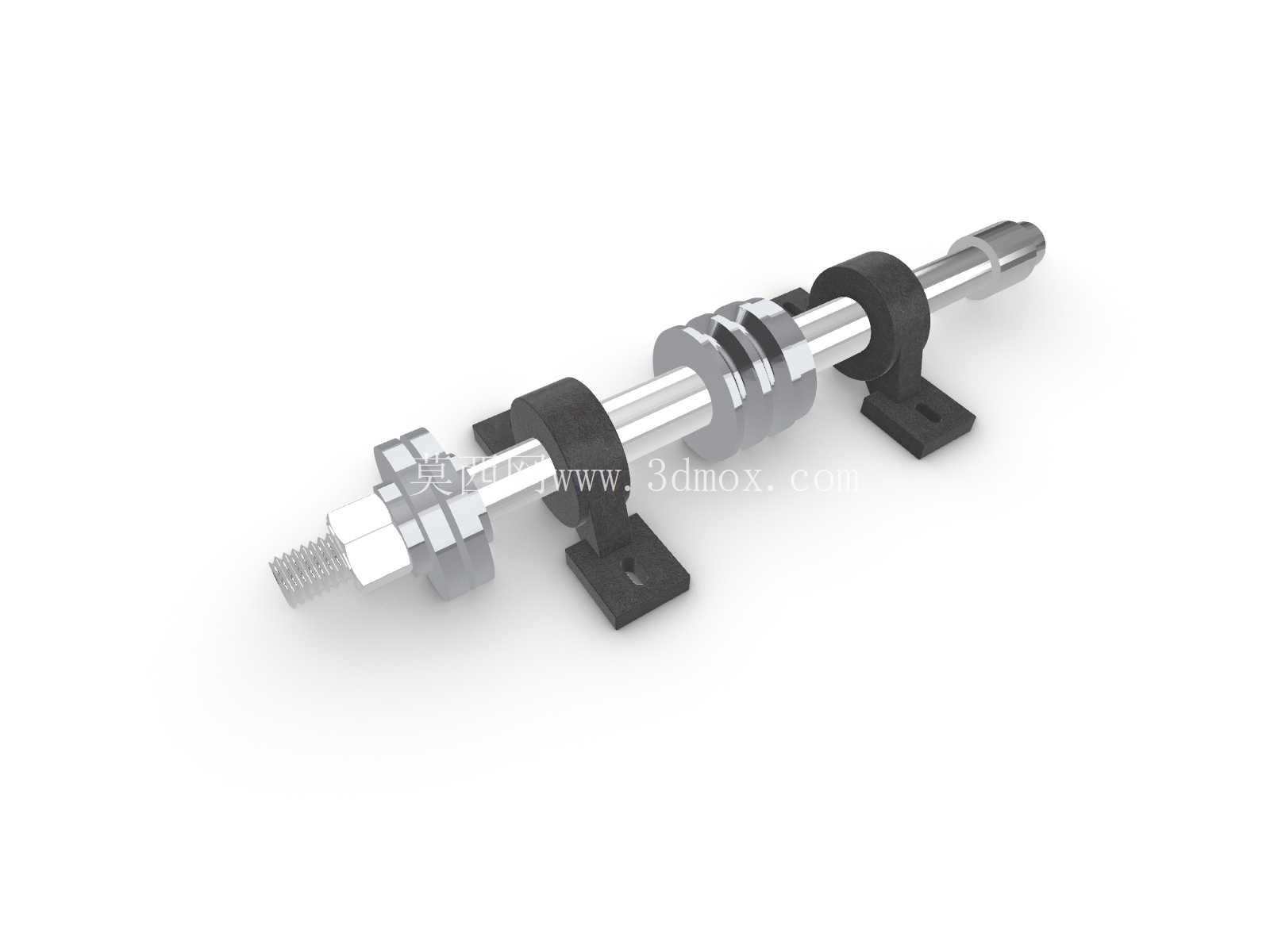

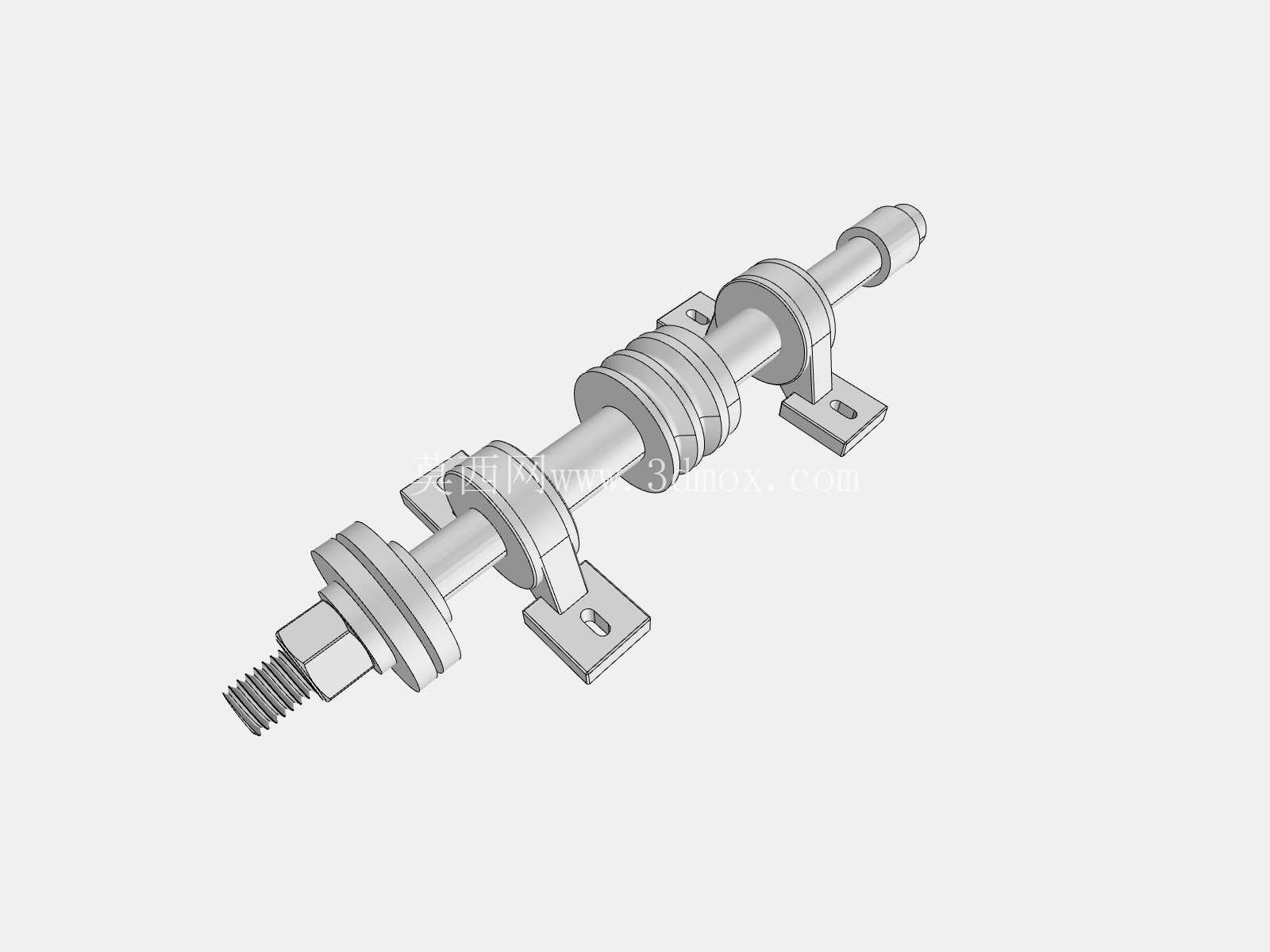

从结构设计逻辑来看，整体采用多段阶梯式轴身布局，没有采用等直径光轴的方案，核心是为了在不同轴段匹配不同的装配需求：最上端的细轴段是动力输入端，用来对接带轮或者联轴器，轴端做了倒角处理，方便装配时快速对准安装孔，也能避免装配时刮伤配合件的内孔表面；往下的第一组轴肩是轴承定位面，轴肩的高度严格按照所选深沟球轴承的内圈厚度设计，既保证轴承内圈能完全抵靠定位，又不会因为轴肩过高影响轴承的拆卸维护；中间的两组对称布置的安装支耳是整个构件的设计重点，支耳上开有贯通的安装孔，用来和木工台的围裙防护板连接，支耳和轴身采用一体化结构设计，没有采用焊接拼接的方案，避免长期受振动影响出现焊缝开裂的问题，支耳的安装孔位置做了沉台设计，装配时螺栓头可以完全沉入沉台内，不会突出表面剐蹭操作人员或者加工木料。

再往下的轴段同样设置了轴承安装位和第二组安装支耳，两组支耳的位置度公差控制在0.02mm以内，保证上下两段围裙防护板安装后能保持平行，不会出现卡滞、歪斜的问题；最下端的轴段是从动端定位轴，用来对接设备机架上的定位套，限制轴的轴向窜动，轴端同样做了倒角和退刀槽设计，退刀槽的宽度和深度符合机械加工的工艺要求，方便车削加工时退刀，也能避免装配时应力集中导致轴端断裂。

从安装边界尺寸来看，整个轴的总长度适配常规中型木工台的机架纵深，安装时上下两个轴承位的同轴度要求控制在0.015mm以内，避免轴转动时出现偏摆导致防护板晃动；支耳的外伸长度经过反复校核，保证围裙板安装后和台身的间隙控制在5mm以内，既不会因为间隙过大让木屑飞溅到传动区域，也不会因为间隙过小出现运动干涉。轴身的所有配合面都做了粗糙度要求，轴承安装位的粗糙度达到Ra1.6，非配合面的粗糙度达到Ra6.3，既满足装配精度要求，也不会过度增加加工成本。

实际使用过程中，这款心轴不仅承担传递扭矩的作用，还能通过支耳带动围裙防护板随加工高度调整同步动作，当加工不同厚度的木料时，调整台身高度的过程中，心轴转动带动围裙板同步升降，始终保持防护结构覆盖传动区域的外露部分，避免操作人员误触转动部件，也能阻挡加工产生的木屑飞入传动轴承内部，延长轴承的使用寿命。设计时还特意在轴肩位置预留了润滑脂加注的通道，日常维护时不需要完全拆解轴系，就能通过注油孔向轴承位置补充润滑脂，适配木工加工场景下粉尘大、需要频繁维护的工况特点，减少设备停机维护的时间。
