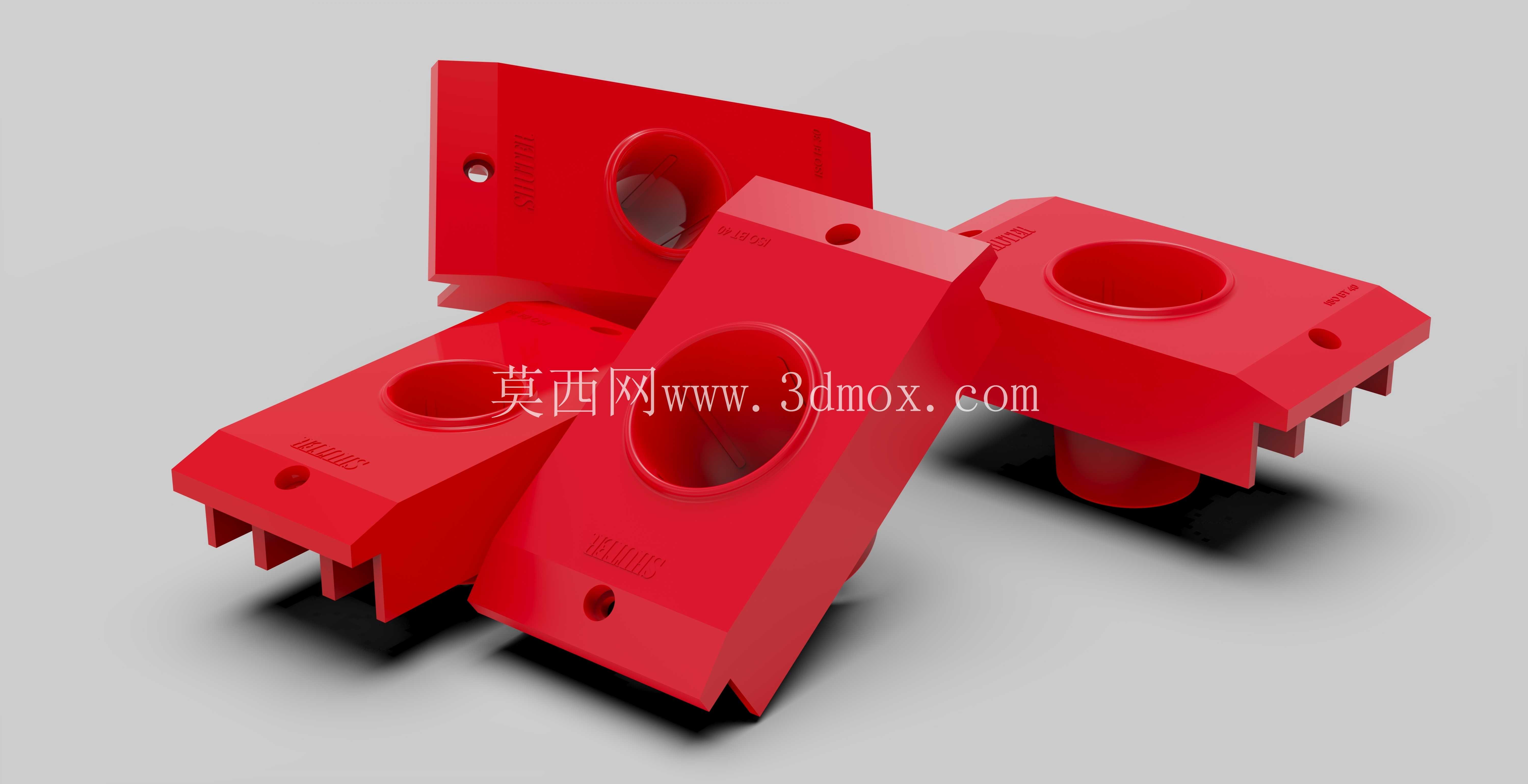

SHUTER品牌CNC加工用BT30与BT40刀架套筒

在CNC加工车间的日常生产组织中，刀具的有序存储与快速取用是影响加工节拍、降低非生产等待时间的关键环节，SHUTER品牌的这款模制刀架块，也就是适配BT30、BT40锥柄刀具的套筒结构，正是针对重型工业存储场景开发的配套部件，目前广泛配套于TW系列Shuter工具车以及壁挂式刀具货架使用。从实际应用场景来看，这类套筒部件主要承担刀具锥柄的定位、承托与防护作用，加工中心日常使用的BT30、BT40规格刀柄，在未装入机床主轴时，若随意放置很容易出现锥面磕碰、拉钉锈蚀、刃具与周边物件碰撞崩损的问题，而通过对应规格的刀架套筒进行固定，能够让刀柄保持竖直放置状态，锥柄部分完全嵌入套筒内部，避免外露面受到意外损伤，同时统一的安装孔径也能让刀具存储排列规整，操作人员取放刀具时能够快速识别规格，减少找刀的时间损耗。

从功能特性层面分析，这款刀架套筒采用模制成型工艺制作，整体结构为一体式套筒设计，内壁的贴合弧度完全匹配BT30、BT40刀柄的锥度参数，当刀柄插入套筒后，锥面与套筒内壁能够形成均匀的面接触，不会出现局部应力集中导致的刀柄变形问题，同时套筒的上口边缘做了圆弧过渡处理，刀柄插入时不会刮伤刀柄的外表面涂层。套筒的底部设计有预留的排屑间隙，日常使用中带入的少量切屑、切削液能够顺着间隙排出，不会在套筒底部堆积造成刀柄安装不到位的情况，也避免了切削液长期积存腐蚀刀柄拉钉的问题。配套在工具车上使用时，套筒能够稳定卡入工具车的刀位安装孔，即使工具车在车间内移动转运，套筒也不会出现松脱、晃动的情况，固定在壁挂货架上时，套筒的安装卡扣能够与货架的标准安装槽匹配，不需要额外加工安装孔，直接卡入即可完成固定，现场安装调整十分便捷。

从设计思路的角度来看，这款套筒在开发阶段充分考虑了机加工车间的实际使用环境，首先是材质选型上兼顾了结构强度与韧性，既能够承受满插刀具时的长期载荷，不会出现套筒开裂、变形的问题，同时材质本身不会与刀柄的金属表面产生硬接触刮伤，长期使用也不会出现锈蚀掉渣污染刀柄锥面的问题。其次是尺寸边界的设计上，套筒的外径尺寸完全适配行业通用的工具车刀位、壁挂货架刀座的标准安装孔径，不需要对现有存储设备进行改造即可直接替换使用，套筒的整体高度经过反复校核，既能够保证BT30、BT40刀柄插入后有足够的配合深度，放置稳定不会倾倒，又不会因为套筒过高导致刀具取出时需要抬升过高的距离，操作人员取放刀具的动作幅度符合人机工程学要求，长时间重复取刀动作也不会产生额外的疲劳感。另外针对不同长度的刀具，套筒的安装深度做了统一设计，即使是长度较长的镗刀、面铣刀刀柄，插入套筒后也不会因为底部触底导致刀柄倾斜，能够始终保持竖直状态，避免刀具重心偏移倾倒。

在实际的车间布局规划中，这类刀架套筒的配置数量通常按照机床的刀具容量进行匹配，单台加工中心一般会配置2-3倍于刀库容量的刀套，分别布置在机床旁的壁挂货架、转运工具车以及刀具预调区域，实现刀具从预调、转运到机台安装的全流程定点存放，避免刀具在流转过程中出现混放、损伤的问题。对于批量生产的加工车间来说，统一规格的刀架套筒还能够实现刀具的标准化管理，不同班组、不同工序使用的刀具按照规格插入对应的套筒位置，配合标识管理能够大幅降低刀具错拿的概率，减少因为刀具安装错误导致的加工报废问题。另外在刀具的日常维护保养环节，放置在配套套筒内的刀柄，锥面能够保持清洁，保养时可以直接连同套筒一起取出进行清洁、注油操作，不需要额外的支撑工装，提升了刀具保养的工作效率。从结构细节来看，套筒的外表面做了防滑纹理处理，操作人员插拔刀具时手部不会打滑，即使手上沾有少量切削液也能够稳定操作，套筒的安装卡位设计有防呆结构，安装时不会出现方向装反的问题，现场更换套筒时不需要反复调整位置，对准安装孔轻压即可完成装配。
