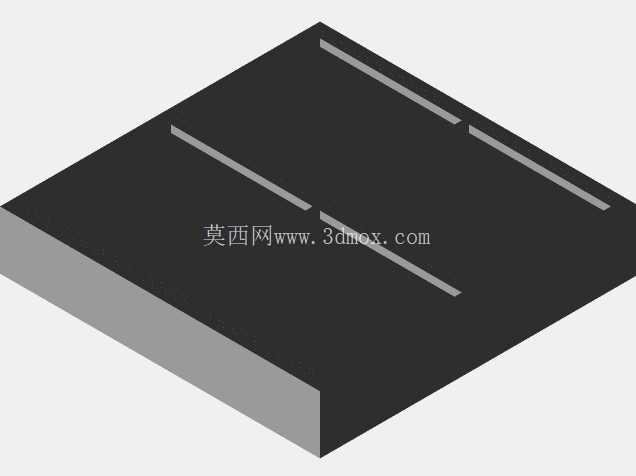

带双组平行凹槽铸造用砖型成型构件

在砂型铸造、消失模铸造的生产线配套工装里，这类带双组平行凹槽的砖型构件，主要用于造型阶段的模腔定位与分型面辅助成型，不少中小件铸造车间在做平板类、带平行凸筋结构的铸件批量生产时，都会用到这类成型块来替代手工修型的工序。从实际使用场景来看，这类构件一般是嵌入到造型模板的对应安装位，和周边的模腔模块拼合后形成完整的铸造型腔，双组平行凹槽的设计，一方面是在造型完成起模时，能在砂型表面形成对应位置的平行凸棱，这些凸棱后续会成为铸件上的平行加强筋结构，省去后续机加工的工序；另一方面凹槽本身的导向作用，能在合箱过程中为上下砂箱提供辅助定位参考，减少合箱错位导致的铸件尺寸超差问题。

从设计思路上看，这类构件采用规整的长方体基体作为主体结构，基体的厚度根据配套砂箱的吃砂量来确定，一般预留的安装边界会比实际模腔轮廓宽出15到20毫米，方便通过螺栓或者定位销固定在造型模板上，不会因为造型时的舂砂冲击力出现移位。双组平行凹槽的槽宽、槽深以及槽间距，都是对应铸件上的平行筋结构尺寸做的反向设计，槽的边缘做了微小的拔模斜度，角度控制在1到1.5度之间，既保证起模时不会刮蹭砂型表面，也不会因为斜度过大导致铸件上的筋条尺寸偏差超出公差范围。构件的上表面作为和型砂接触的成型面，平面度控制在0.1毫米以内，避免合箱后出现分型面缝隙过大导致的跑火问题。

实际生产中，这类构件的适配性很强，除了直接用于砖型铸件的成型外，还可以作为通用工装模块，搭配其他不同轮廓的成型块，组合出带平行筋结构的各类平板类铸件模腔，比如设备的防护盖板、小型安装底座这类带平行加强筋的铸件，都可以通过调整这类构件在模板上的安装位置，快速调整平行筋的间距，不用重新制作整套模板，能大幅缩短中小批量铸件的生产准备周期。安装时需要注意构件的下表面和模板安装面完全贴合，不能有杂物垫起导致的构件倾斜，否则成型出的平行筋会出现高度不一致的问题，影响后续铸件的装配精度。另外凹槽的内壁粗糙度要控制在合理范围，过于粗糙的表面会在起模时带掉型砂，造成砂眼缺陷，过于光滑则会增加加工成本，一般经过精铣后的表面就能满足使用要求，不需要额外做抛光处理。

在日常使用维护上，这类构件每次造型循环后都要清理凹槽内残留的型砂和脱模剂结块，避免残留杂物堆积导致凹槽尺寸变化，影响成型出的筋条尺寸。如果是用于树脂砂造型的生产线，还要注意避免构件长时间接触固化剂导致表面腐蚀，每次班后要在成型面涂刷薄层防锈油，延长工装的使用寿命。和整体式的造型模板相比，这种模块化的砖型成型构件更换成本更低，当某一组凹槽出现磨损超差时，只需要单独更换对应的构件即可，不用报废整套模板，对于多品种小批量的铸造生产场景来说，能有效降低工装投入成本，也减少了工装存放占用的车间空间。
