趣味整蛊锥形摇瓶创意结构设计

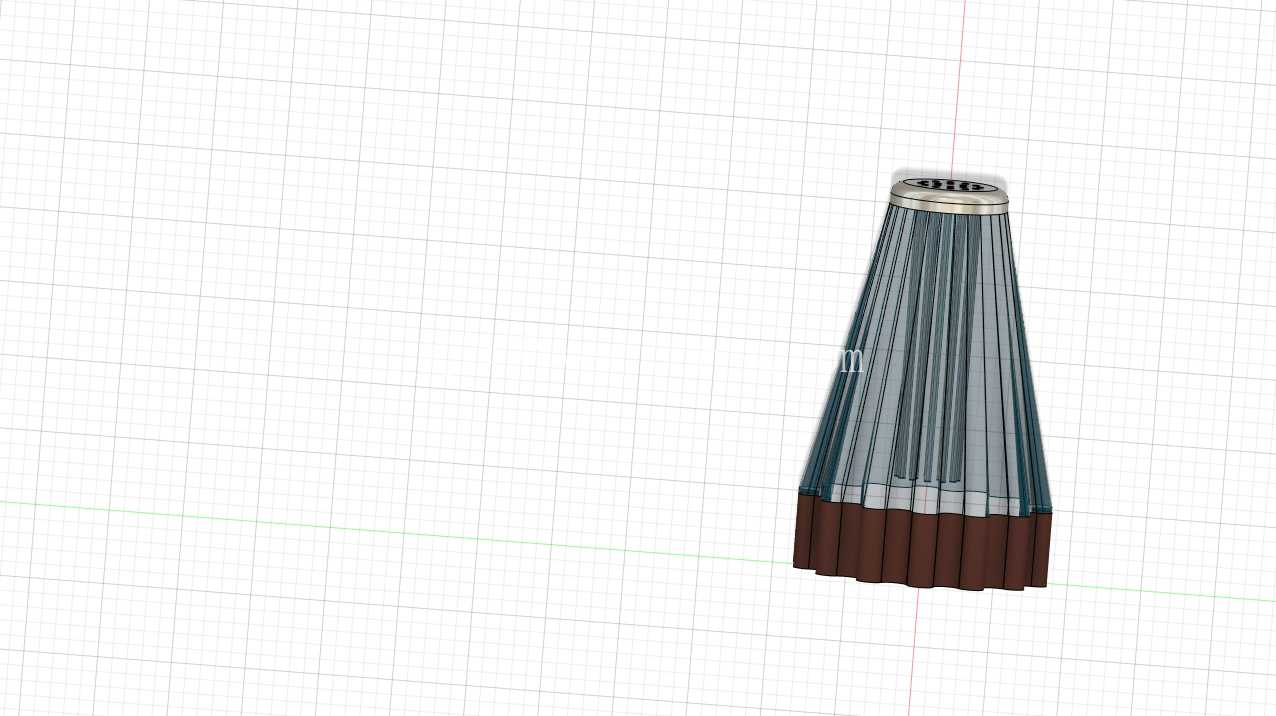

　　做结构设计快十年，见过不少功能导向的工业件，也碰过不少走创意路线的趣味结构，这次拆解的这个锥形摇瓶结构，刚拿到手的时候第一反应是这玩意完全跳开了常规摇瓶的功能逻辑，仔细捋完整个建模逻辑才发现，它的设计出发点从一开始就不是为了实现常规调酒、粉剂混匀的实用功能，反而把结构辨识度和整蛊属性拉到了第一位。先从外形尺寸边界说，整个构件采用上窄下宽的锥形收拢结构，顶部收口位置做了金属质感的封边环，封边环的内径控制在常规摇瓶瓶口尺寸的三分之一左右，完全没有预留常规摇瓶的倒液、投料开口结构，封边环表面做了细密的环形防滑纹，但这个纹路纯粹是视觉装饰，没有实际的拧合、握持受力功能。

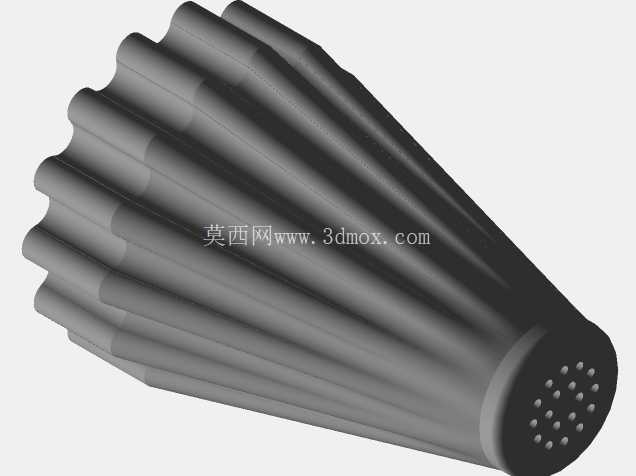

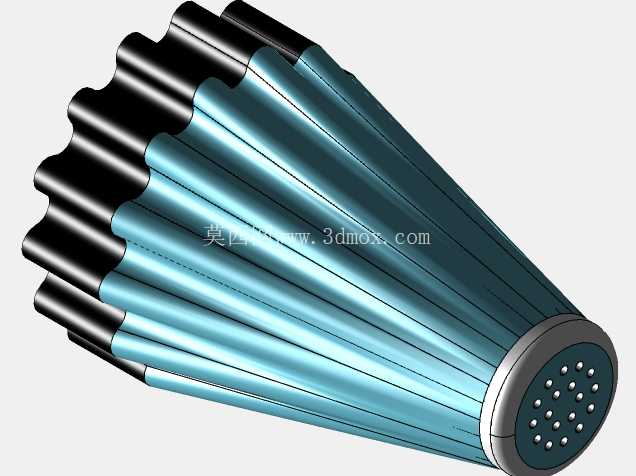

　　瓶身主体采用多棱面的竖向褶皱结构，每一条棱边都从顶部封边环位置垂直向下延伸到底部基座，棱边之间的面做了半透明的材质处理，视觉上能看到内部的中空腔体，但腔体内部没有设置常规摇瓶的滤网、隔仓、搅拌珠结构，完全是贯通的中空形态，这种多棱面结构在建模的时候要特别注意曲面放样的曲率连续性，要是曲率没顺好，渲染出来的棱边会出现明显的折痕，半透明材质下的光影会显得非常廉价。底部基座做了分段式的棕色包裹结构，每一段包裹块都和瓶身的竖向棱边一一对应，相当于把瓶身的棱边结构直接延伸到基座位置做了视觉统一，基座的底面是完全平整的平面，没有做防滑脚垫、定位凸台这类常规放置结构，也就是说它放置在平面上的时候仅靠基座底面的摩擦力保持稳定，没有额外的定位设计，这也符合它非实用工具的定位，不需要考虑高频使用场景下的放置稳定性。从设计思路上来说，这个结构完全反常规摇瓶的设计逻辑，常规摇瓶会优先考虑密封性能、握持手感、混匀效率、倒液流畅度，会在瓶身做符合人体工学的弧度，在瓶口做螺纹密封结构，在内部做扰流结构提升混匀效率，但这个结构把所有实用功能相关的结构全部去掉了，只保留了摇瓶的大致形态识别特征，把锥形轮廓、竖向褶皱、分段基座这些视觉特征做了夸张放大，甚至刻意做了“无实用功能”的设计点，刚好契合它整蛊趣味的定位——拿到手的人第一反应会把它当成常规摇瓶使用，结果发现它既不能装东西，也没法实现摇晃混匀的功能，完全是一个靠形态认知差制造趣味的摆件。

　　从行业应用场景来说，这类结构不属于常规的工业生产工装、也不属于日用消费品的功能件，它更多是用在创意潮玩、整蛊道具、桌面趣味摆件的领域，对应的铸造生产环节，要注意瓶身多棱面的拔模角度，因为竖向棱边是垂直延伸的，要是直接做开模设计很容易出现粘模的问题，建模的时候需要给每个棱面做0.5度左右的微小拔模斜度，因为斜度非常小，视觉上完全不会影响垂直棱边的观感，但能大幅提升铸造脱模的良率。顶部的金属封边环和瓶身主体采用嵌件注塑或者嵌件铸造的方式装配，封边环的内侧要做一圈倒扣结构，保证和半透明瓶身结合的时候不会出现松脱，因为这个构件不需要考虑盛装液体的密封需求，所以倒扣结构不需要做密封胶圈的让位，只需要保证结合强度即可。

　　底部的分段基座和瓶身是一体化成型的，棕色部分是后期表面处理的配色分区，建模的时候要把配色分区的边界做在棱边的转角位置，这样后期做表面喷涂或者阳极氧化处理的时候，边界不容易出现溢色，能大幅降低后期表面处理的工艺难度。很多刚入行的建模师做这类创意结构的时候，容易陷入“必须实现实用功能”的思维定式，总想着给它加密封结构、加内部扰流件，反而破坏了原本的创意设计点，其实做创意类结构的时候，首先要抓住核心的设计表达，这个结构的核心就是用大家熟悉的摇瓶形态做反功能的设计，所有结构都要为这个核心表达服务，多余的功能结构反而会画蛇添足。另外在建模的曲面处理上，瓶身的半透明褶皱面要做均匀的壁厚处理，壁厚差不能超过0.2mm，不然铸造或者注塑成型的时候会出现缩痕，半透明材质下的缩痕会非常明显，直接影响整个构件的外观质感。基座部分的壁厚要比瓶身略厚0.3mm左右，保证整个构件的重心落在基座位置，放置的时候不会出现头重脚轻容易倾倒的问题，虽然它是趣味摆件，但基本的放置稳定性还是要满足，不然放在桌面上稍微碰一下就倒，也会影响实际的使用体验。
