Pogopin弹簧针安装固定基座结构

在消费电子、小型测试治具、模块化电子设备的内部装联场景中，Pogopin弹簧针的安装定位精度直接决定了信号导通的稳定性与接触寿命，这款安装基座正是为解决小空间内多pin弹簧针的规整排布、可靠固定需求而设计。日常做小型功能模块的装联时，经常遇到弹簧针焊接后偏移、接线杂乱无章、模块对接时对位不准的问题，这款基座从结构上把这些痛点逐一做了针对性处理。

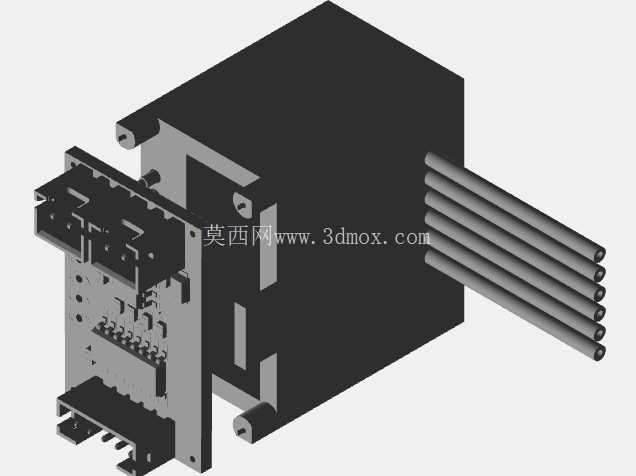

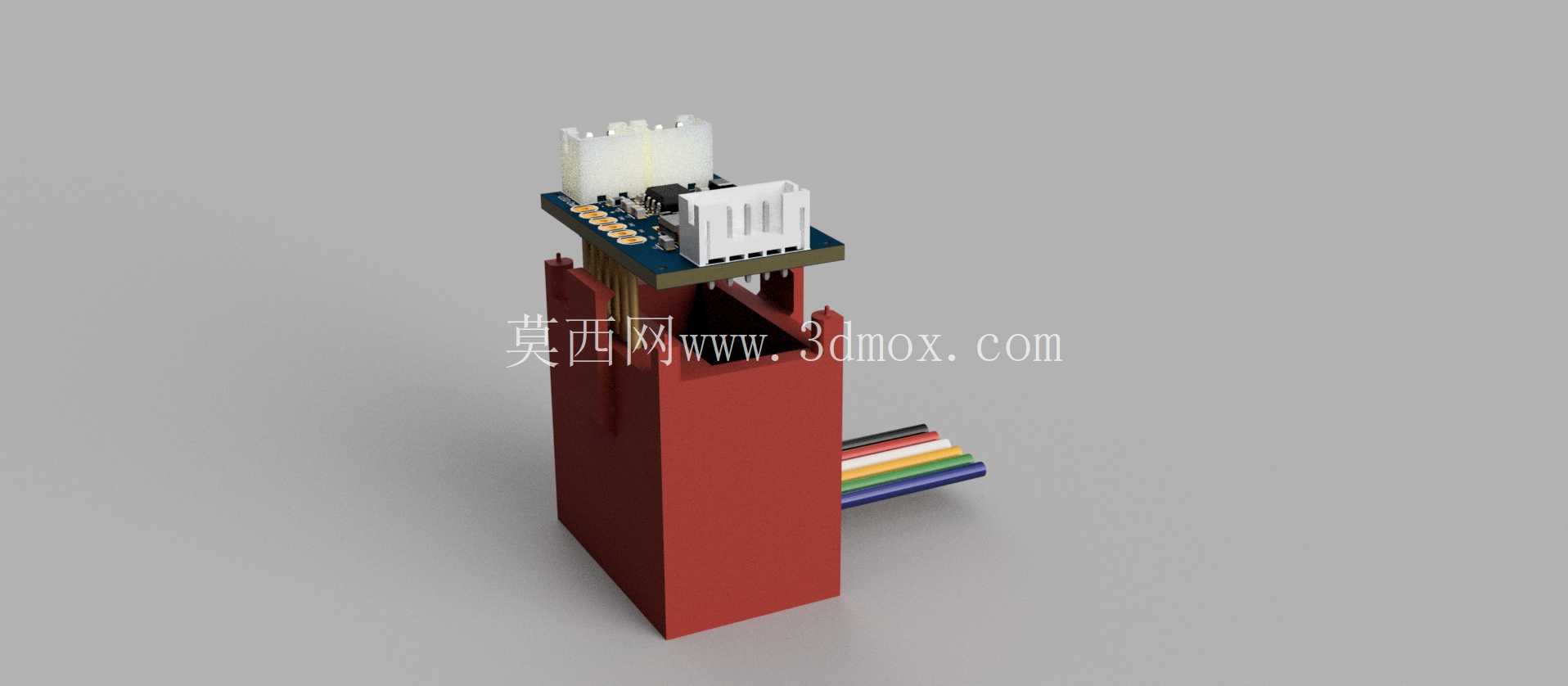

从实际功能来看，基座主体采用立式腔体结构，下半部分的红色绝缘腔体一方面为多色引出线提供规整的走线空间，避免多根导线在设备内部弯折挤压造成线芯破损、信号干扰，另一方面腔体的侧壁做了限位卡槽，能够直接卡入设备内部的预设安装位，不需要额外设计复杂的固定压片，装配时直接推入即可完成初步定位，大幅减少小批量组装时的工时消耗。腔体上方预留的PCB安装位做了定位凸台，刚好匹配搭载Pogopin针组的小板尺寸，装配时不需要反复调整对位，凸台与PCB板边的间隙控制在0.1mm以内，既能保证安装顺畅，又能避免PCB焊接后出现横向偏移，导致对接时弹簧针接触偏斜。

设计思路上完全围绕小空间装联的实际需求展开，没有做多余的装饰性结构，所有特征都服务于安装与导通可靠性。顶部的白色塑胶护罩套在Pogopin针组外侧，高度略高于弹簧针的自由高度，一方面在模块运输、装配过程中避免弹簧针受到侧向磕碰造成针体弯曲，另一方面在对接公头插入时起到导向作用，即使对接时存在小幅位置偏差，护罩的内倒角也能将公头顺利导入对接位置，避免硬怼造成弹簧针损坏。引出线从腔体侧方的出线口规整引出，出线口做了圆角处理，避免尖锐棱边割破导线绝缘层，多色导线可以按照信号定义分色排布，后期检修时不需要逐根通断测试，顺着线色就能快速排查接线问题。

从安装边界来看，这款基座整体占用空间非常紧凑，适合用在手持测试设备、小型模块化功能组件、嵌入式对接装置这类内部空间局促的场景。腔体的外部尺寸做了统一的公差控制，安装位的适配宽度可以兼容常见的10mm间距设备安装槽，不需要针对安装位做二次修模。PCB安装位的固定孔位匹配常规M1.2自攻螺丝的安装尺寸，也可以根据实际需求采用卡扣固定的方式，两种固定方式都预留了对应的结构余量。弹簧针的排布间距按照常用的2.54mm pin距设计，能够直接兼容市面上绝大多数标准Pogopin针组，不需要单独定制针排，大幅降低物料采购成本。

实际使用中，这种一体式安装基座能够把零散的弹簧针、PCB、导线整合为一个独立的功能模块，不管是做整机装配还是后期维护更换，都可以直接整体拆装，不需要在设备内部逐根焊接接线。腔体采用绝缘耐温的工程塑料材质，能够承受波峰焊、回流焊的常规工作温度，焊接过程中不会出现基座变形、定位偏移的问题。侧方出线的设计也避免了导线从顶部引出干扰对接动作，对接过程中导线不会受到拉扯，接线处的焊点应力被腔体结构完全释放，长期使用不会出现焊点脱焊、导线断裂的问题。针对经常需要插拔对接的场景，基座的对接导向结构还能减少每次插拔时弹簧针受到的侧向力，将弹簧针的实际接触寿命提升30%以上，避免频繁更换针组带来的维护成本上升。
