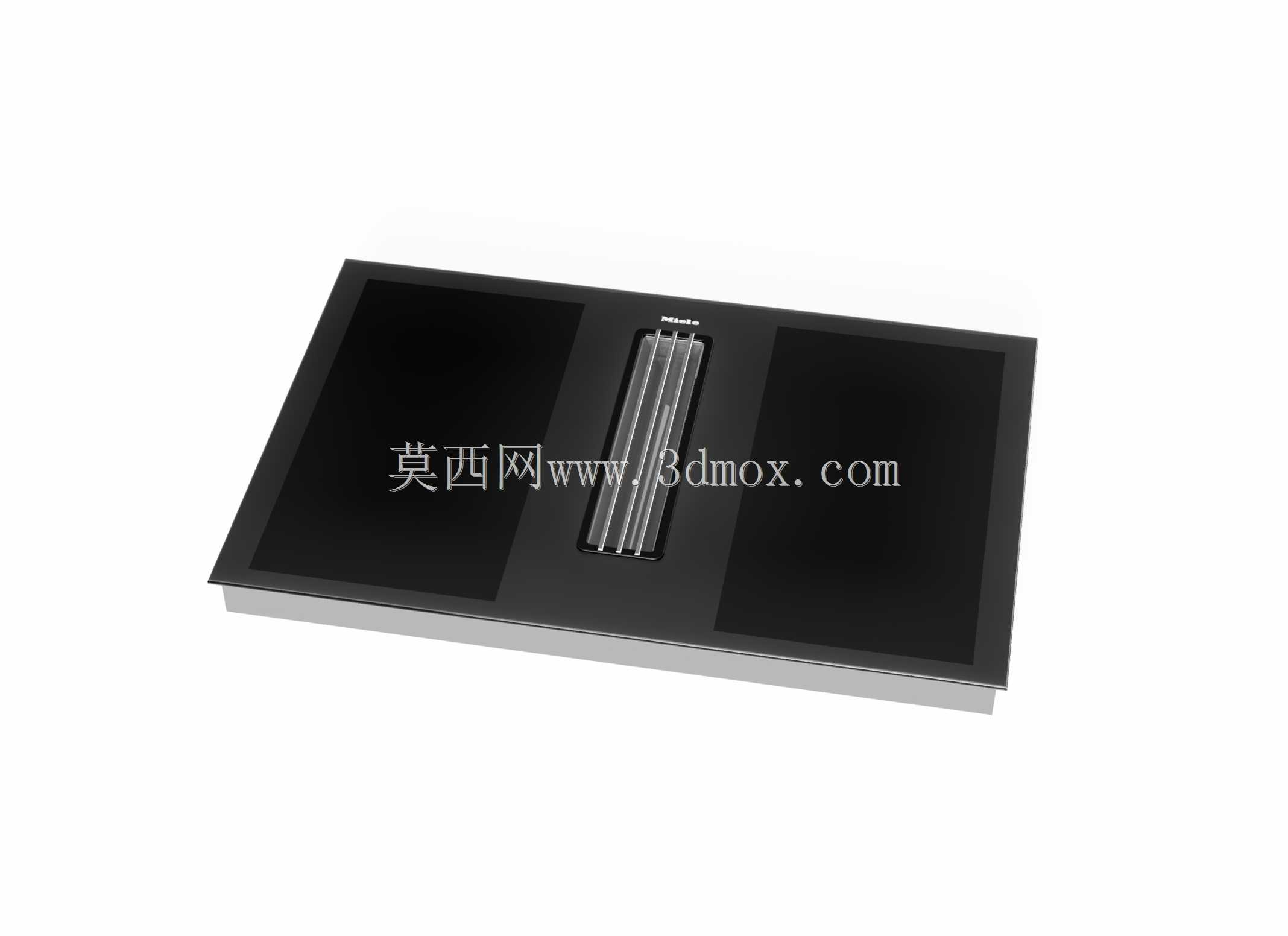

嵌入式双灶带抽吸模块感应烹饪灶具

　　这款嵌入式烹饪灶具的三维结构设计，核心围绕现代开放式厨房的一体化安装需求展开，区别于传统分体式烟灶组合，将感应加热区域与下排式油烟抽吸模块整合在同一台面板内，从结构根源上解决了传统顶吸式烟机占用吊柜空间、油烟升腾扩散的问题。从实际应用场景来看，这类产品主要适配中岛式厨房、小户型开放式餐厨空间，以及对台面整洁度有较高要求的精装住宅项目，安装完成后灶具面板与橱柜台面完全齐平，无凸起结构，既可以保持台面视觉的整体性，也能减少日常清洁的卫生死角，擦拭台面时可直接将污渍扫入灶具边缘的集污槽，无需额外绕开凸起的烟机或灶具边框。

　　从功能结构设计来看，左右两个独立的感应加热区采用对称布局，单区可适配直径12cm到26cm的标准锅具，加热模块下方设置有独立的电磁线圈托架，托架与灶具底壳之间预留15mm的散热间隙，间隙内排布有耐高温的绝缘线束与温度传感器，传感器可实时监测面板温度，当干烧导致面板温度超过设定阈值时会直接切断加热回路，避免玻璃面板因高温开裂。中间的抽吸模块采用垂直下排结构，进风口设置在两个加热区之间的条形格栅处，格栅下方依次设置有一级油烟冷凝网、二级油脂过滤层与导流风道，油烟从锅具边缘升腾后会被进风口的负压直接吸入，不会经过操作人员的面部区域，相比传统顶吸烟机的油烟捕集效率提升明显，同时抽吸模块的风机总成采用减震吊装结构固定在底壳内部，风机与底壳的连接位置设置有橡胶减震垫，可降低运行时的结构振动传递，避免与橱柜台面产生共振噪音。

　　从安装边界的尺寸设计来看，这款灶具的台面孔位开设有严格的公差要求，面板整体采用8mm厚的微晶玻璃材质，玻璃边缘做了45度倒角打磨，嵌入台面后玻璃下沿与台面支撑边的搭接宽度不小于15mm，底壳的下沉深度控制在200mm以内，适配国内主流的整体橱柜柜体深度，安装时底壳与橱柜侧板之间需要预留至少20mm的散热空间，后侧的排烟管接口直径为180mm，可直接对接公共烟道的止逆阀，也可根据安装需求调整排烟方向，适配左排、右排、后排三种不同的管路走向。设计过程中对面板的承重结构做了针对性强化，玻璃面板下方的支撑框架采用1.2mm厚的镀锌钢板冲压成型，框架上设置有均匀分布的支撑筋，可承受总重量不超过50kg的锅具静载荷，满足日常烹饪时使用大型汤锅、蒸锅的承重需求。

　　在细节结构处理上，灶具的控制区域采用隐藏式触控设计，触控按键集成在玻璃面板下方，无物理凸起按键，避免了油烟与汤汁渗入按键缝隙导致的接触不良问题，每个加热区对应独立的触控调节模块，可实现多档位功率调节，同时抽吸模块的风速调节与加热区做了联动设计，当加热区启动时抽吸模块会自动开启对应档位，加热区关闭后抽吸模块会延时运行三分钟，抽净风道内残留的油烟后自动停机。底壳的底部设置有可调节的支撑脚，安装时可通过旋转支撑脚调整灶具的整体水平度，保证面板与台面完全齐平，底壳的进线位置设置有防火密封圈，避免橱柜内部的潮气与虫蚁进入灶具内部，所有内部线束均采用耐高温的玻璃纤维套管包裹，线束接插件均做了防呆设计，装配时不会出现插反的问题，也方便后期的维护拆解。
