公制8级内六角圆柱头紧固螺栓

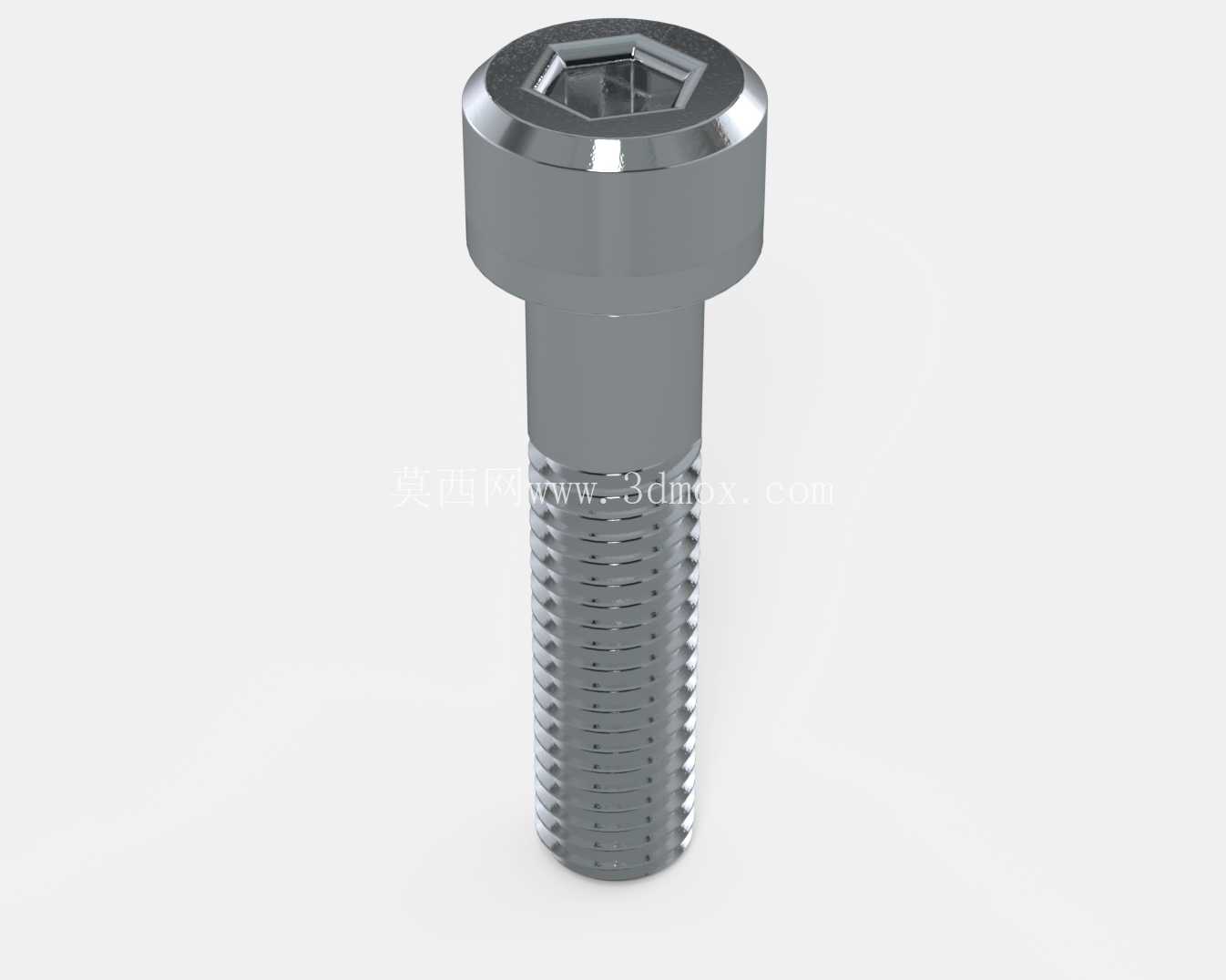

这类内六角圆柱头螺栓是机械装配场景里出镜率极高的紧固元件，从自动化生产线的模组框架固定，到机床护板、工装夹具的拼接，再到小型机电设备的壳体锁紧，但凡需要沉头安装、不允许连接件表面突出紧固件头部的场合，基本都能见到它的身影。和外六角螺栓相比，它的头部可以完全埋入沉孔内，既不会在设备运行时剐蹭操作人员衣物或者周边管线，也能让设备外表面保持平整整洁，尤其适合对安装空间外廓有严格限制、外观平整度要求高的装配位置。

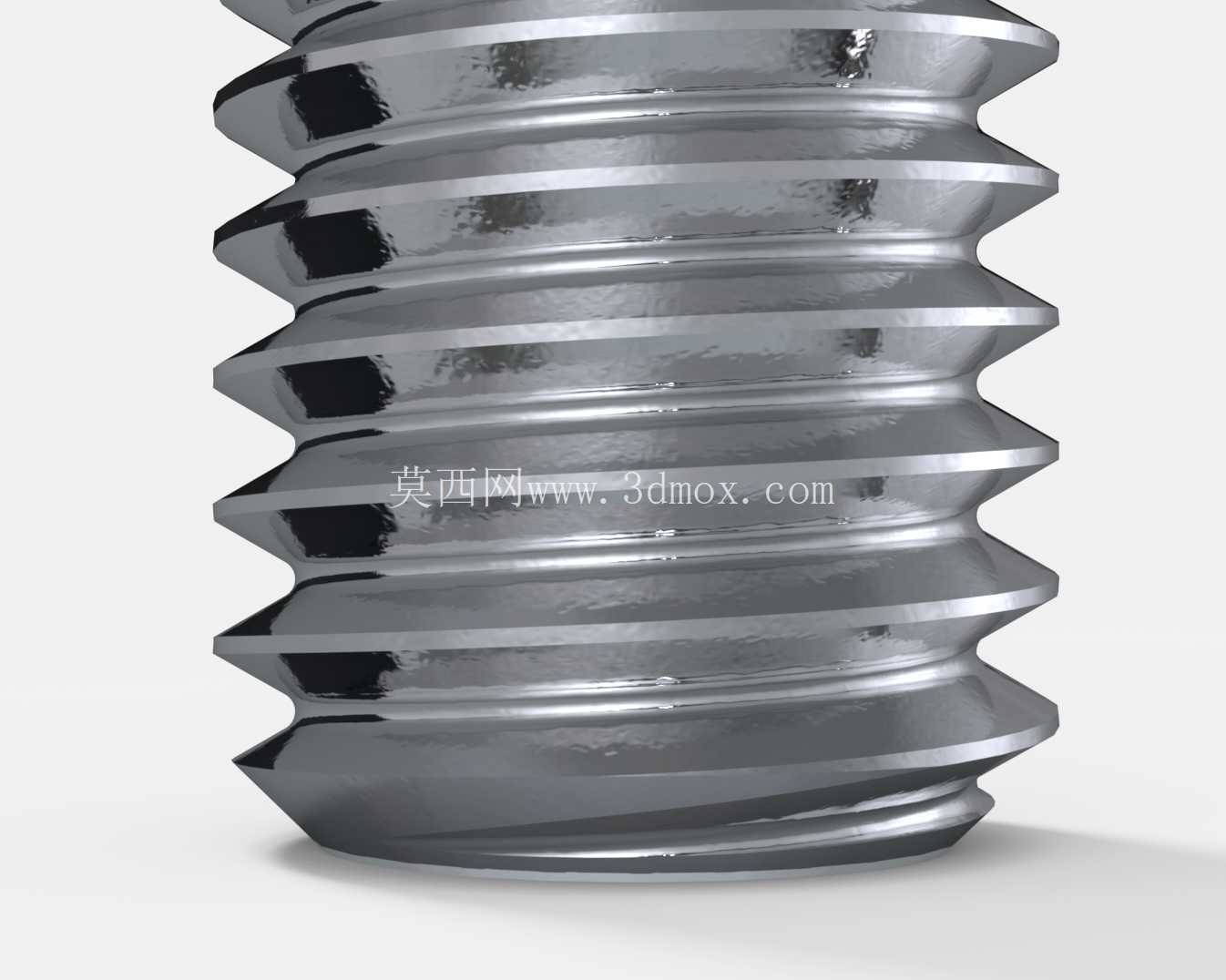

设计这类螺栓的时候，首先要匹配公制螺纹的通用公差标准，M8规格的螺纹大径、中径、小径都要符合普通螺纹的公差要求，牙型角保持60度，保证和同规格的螺母、预制螺纹孔能够顺畅旋合，不会出现卡滞、滑牙或者配合间隙过大的问题。头部的内六角驱动孔尺寸要对应标准内六角扳手的对边宽度，既不能过松导致扳手打滑损伤孔壁，也不能过紧造成扳手无法插入，孔底的退刀结构要合理，避免应力集中在头部和杆部的衔接位置，因为螺栓受拉的时候，头杆结合处是应力集中的高发区域，这里的圆角过渡如果处理不到位，长期受交变载荷很容易出现头部断裂的失效问题。

从安装边界来看，这款螺栓的杆部长度要适配不同的被连接件总厚度，装配前需要在被连接件上加工出对应尺寸的沉头孔，沉孔的直径要略大于螺栓头部外径，深度要刚好能容纳整个螺栓头部，保证螺栓拧紧后头部端面和被连接件表面齐平。光杆部分的直径要略小于螺纹大径，穿过被连接件的通孔时，通孔直径一般比杆部大0.5到1毫米，既方便装配时穿入，也能避免杆部和孔壁硬接触造成螺纹损伤。螺纹部分的长度要根据连接需求确定，如果是通孔连接，螺纹伸出螺母的长度保持在2到3个牙距即可，过长会浪费安装空间，过短则无法保证啮合强度；如果是直接拧入机体螺纹孔的连接形式，螺纹旋入深度要根据机体材质调整，钢件材质的话旋入深度达到1倍螺纹直径就能满足强度要求，铸铁或者铝合金这类低强度材质，旋入深度要增加到1.5到2倍直径，避免螺纹牙被剪切失效。

实际选型使用的时候，还要结合工况载荷确定性能等级，8.8级的螺栓抗拉强度和屈服强度都能满足大部分常规工业设备的紧固需求，如果是有冲击载荷、振动工况的使用场景，还要配合平垫圈、弹簧垫圈或者螺纹胶使用，防止长期振动下螺栓出现松动松脱。建模的时候要注意螺纹部分的收尾结构，不能把螺纹直接做到头杆结合处，要留出足够的退刀槽或者螺纹收尾段，和实际加工工艺保持一致，否则生成的工程图会不符合加工规范，后续出制造图纸的时候还需要反复修改。头部的顶面和圆柱面的过渡倒角也要做出来，既符合冷镦加工的实际成型特征，也能在装配时引导螺栓顺利进入沉孔，避免头部边缘刮蹭沉孔壁造成涂层或者基材损伤。
