公制8规格内六角圆柱头紧固螺栓

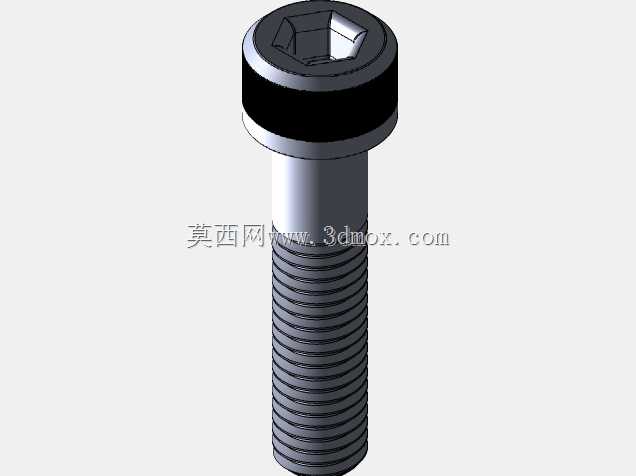

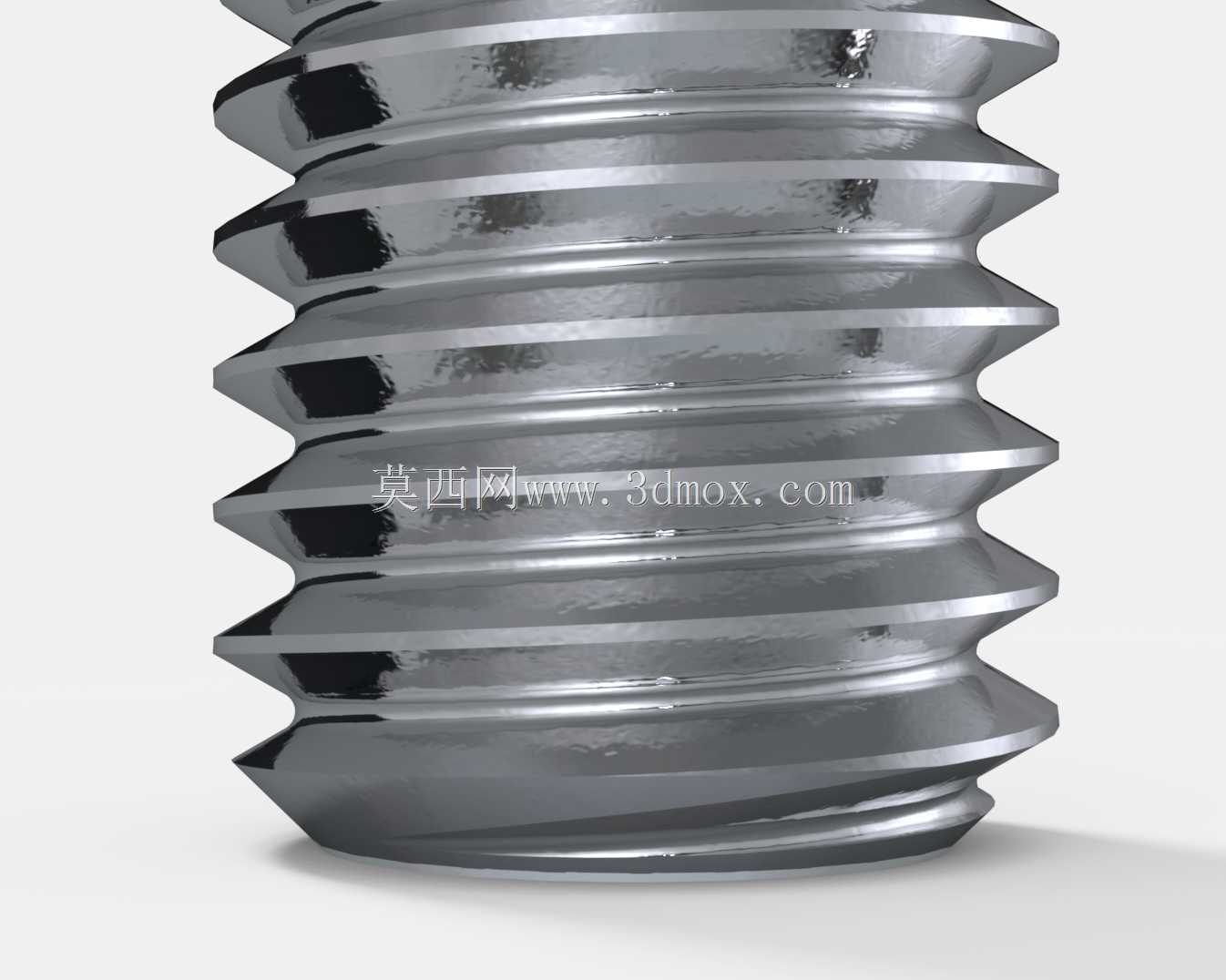

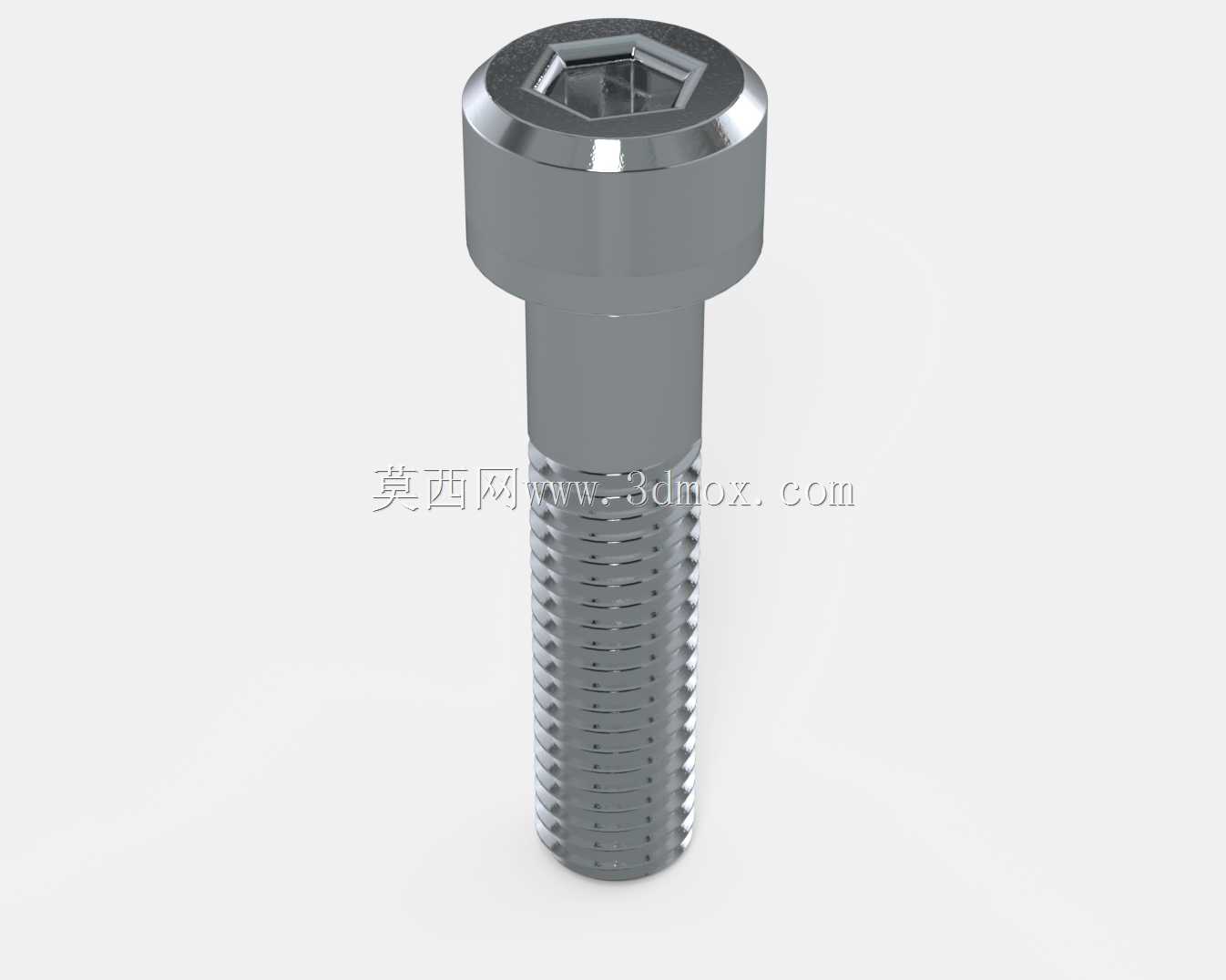

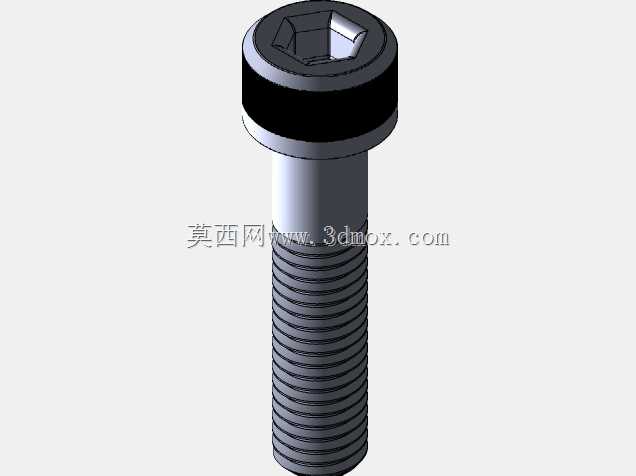

　　这款内六角圆柱头螺栓的三维建模工作，最先要敲定的是装配边界约束，做通讯设备机架、小型自动化模组的安装工位时，沉孔深度、螺杆伸出长度都要提前在布局阶段预留余量，避免后期装配时螺栓头突出板面干涉外装盖板，或是螺纹啮合长度不足导致预紧力达不到设计要求。建模时先从头部轮廓入手，圆柱头的外径、头部厚度严格匹配公制8规格螺栓的通用安装尺寸，头部顶端的内六角驱动槽要和标准内六角扳手的对边尺寸完全对应，槽底的倒角、槽口的过渡圆角都不能省略，实际装配时扳手插入槽体如果存在尺寸偏差，要么出现扳手打滑拧毛槽口，要么无法完全插入导致施力时脱出。螺杆部分的全螺纹段建模要还原真实螺纹的牙型轮廓，公制三角螺纹的牙距、牙高、牙侧角都按照通用紧固螺纹的参数绘制，不能用简易贴图代替实体牙型，做运动干涉检查、螺纹啮合仿真的时候，失真的螺纹轮廓会直接导致配合间隙计算出错。

　　这类螺栓的实际使用场景覆盖极广，从通讯基站的设备机箱固定、小型工装夹具的组件锁紧，到3D打印机机架、实验台支架的拼接，但凡需要沉头安装、不允许紧固件突出安装面的位置，都会优先选用圆柱头内六角结构：相比外六角螺栓，它的安装所需操作空间更小，内六角扳手可以伸入沉孔内完成拧紧，在布局紧凑的设备内部，扳手不需要占用头部外侧的旋转空间，狭小腔体内的装配作业效率更高。设计选型时要先确认被连接件的总厚度，光杆段如果设置在螺栓头部下方，要保证光杆长度适配沉孔到下层连接件的距离，螺纹段拧入下层基体的深度要满足：钢质基体啮合长度不小于螺纹公称直径的1倍，铝合金这类软质基体啮合长度要提升到1.5到2倍，避免软质基体的螺纹牙在预紧后出现滑牙失效。

　　建模过程中还要把所有工艺倒角还原出来，螺栓头部下端和螺杆衔接的位置有退刀槽结构，这个小结构在实际加工时是螺纹车削的退刀位置，装配时也能避开两个连接件贴合面的尖角，保证螺栓头端面可以完全压紧被连接件表面，不会因为衔接处的直角干涉出现压紧不实、连接松动的问题。螺杆末端的45度倒角也不能遗漏，这个倒角在装配时可以起到导向作用，对准螺纹孔时不需要反复对位就能顺利旋入，批量自动化装配线上，这个末端倒角能大幅降低卡料、错牙的不良率。做整机装配仿真的时候，还要同步校验螺栓的安装工具空间：内六角扳手插入头部槽体后，扳手的竖直活动行程、旋转所需的周边间隙都要提前核查，很多新手设计时只留出了螺栓本身的安装孔，忘记预留扳手的操作空间，最后实际装配时扳手根本无法伸入，只能临时修改零件结构，大幅拖慢项目进度。螺栓的预紧受力路径也可以借助模型做简单仿真，头部端面的压紧力均匀传递到被连接件表面，全螺纹的啮合面把轴向锁紧力分散到每一圈螺纹牙上，避免应力集中在首条螺纹位置，这也是长螺纹段螺栓承载能力更强的结构原因。
