古铜色自关式门窗合页结构设计

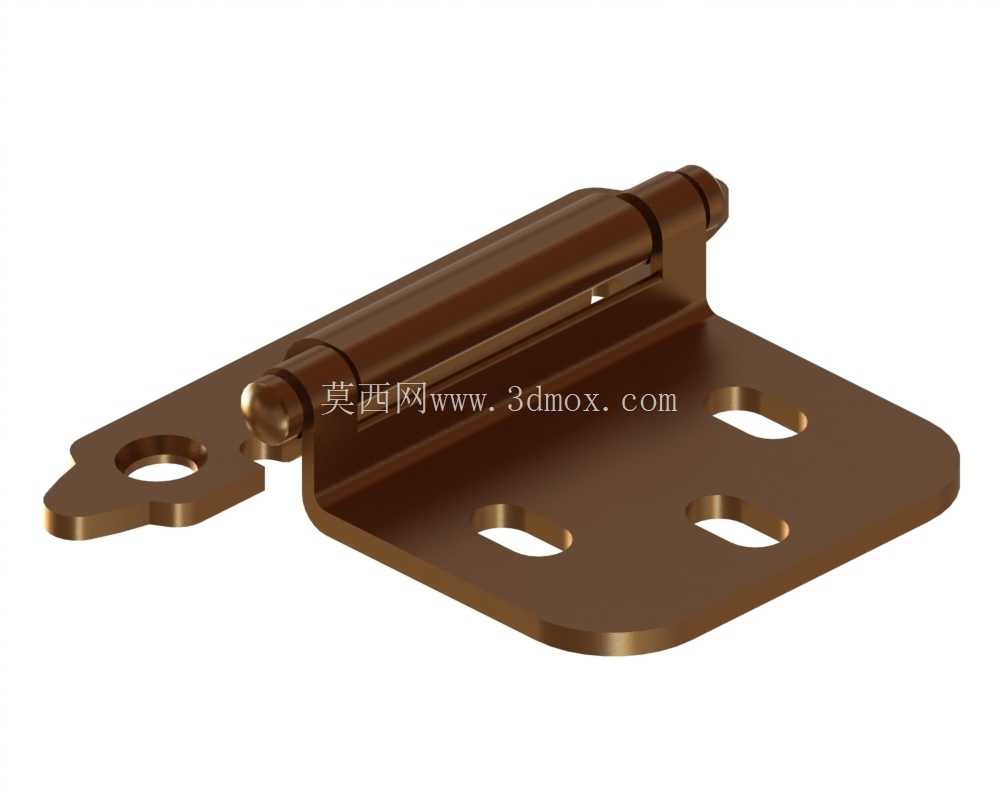

　　这款合页属于门窗启闭配套的核心连接五金件，主要应用于室内木质门、橱柜门、小型设备检修门等需要实现门扇与门框铰接、同时具备自动闭合功能的场景，在民用家装、商用展柜、小型工业设备舱门领域都有广泛的适配空间。从功能特性来看，该合页采用一体式卷边转轴结构，转轴部位做了圆弧过渡处理，转动时的摩擦阻力均匀，既能够保证门扇绕轴顺畅转动，又能通过转轴内部的阻尼结构实现门扇开启后的自动回位，无需额外加装闭门器即可完成门扇的自动闭合，避免门扇长期处于半开状态带来的磕碰、空间占用问题。

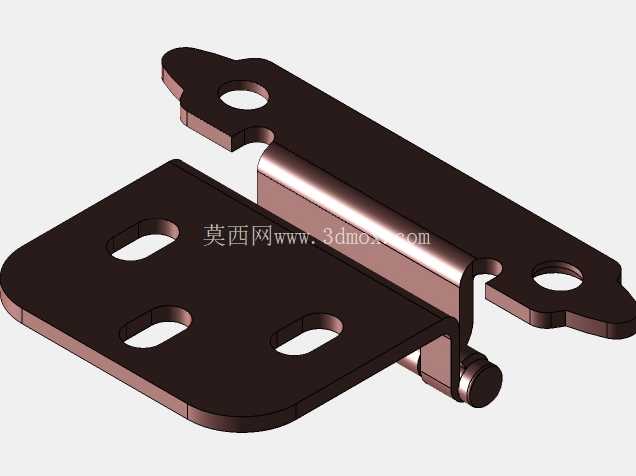

　　合页的安装页片做了差异化设计，其中与门框连接的页片为带定位凸耳的异形结构，凸耳上开设圆形安装孔，用于合页安装时的初始定位，能够快速对齐门框上的预钻孔位，降低安装时的对位难度；与门扇连接的页片为方形平板结构，上面开设三个长条形安装孔，长圆孔的设计可以在安装时微调合页的前后、上下位置，抵消门框与门扇加工时的尺寸误差，避免因为加工公差导致门扇安装后出现开关卡顿、缝隙不均的问题。从设计思路层面，这款合页在建模时优先考虑了实际安装的容错性，页片的厚度根据常用门扇的重量做了匹配，整体采用等强度设计，在转轴受力集中的部位做了局部加厚处理，页片边缘做了圆角打磨，避免安装和使用过程中出现锐边划伤的问题。

　　表面采用古铜色处理工艺，既能够提升五金件的防锈耐腐蚀能力，也能适配复古、美式等多种装修风格，兼顾实用性与装饰性。安装边界方面，该合页属于轻中型合页，适配的门扇厚度范围在30mm到45mm之间，单组合页（2片）可承载的门扇重量在25kg以内，安装时需要在门框与门扇的连接侧边开出深度与合页页片厚度匹配的合页槽，保证合页安装后与门扇、门框表面齐平，避免出现凸起导致门扇闭合不严。转轴的开合角度范围在0到180度之间，能够满足常规门扇的全开需求，不会因为开合角度不足导致门扇开启后占用过多通行空间。

　　在结构细节上，合页的转轴端部采用铆压封边处理，避免转轴在长期转动过程中出现轴向窜动、页片脱落的问题，页片上的安装孔都做了沉孔设计，安装螺丝拧入后螺丝头可以完全沉入沉孔内，不会突出页片表面影响门扇的闭合。建模过程中对合页的转动配合间隙做了精准控制，预留了合理的转动间隙，既不会因为间隙过小导致转动卡涩，也不会因为间隙过大导致门扇安装后出现晃动、下垂的问题。页片上的三个长圆孔呈三角形分布，相比对称排布的安装孔，三角形排布的固定点能够提供更好的抗扭转性能，长期使用下不容易出现页片变形、螺丝松动的问题。定位凸耳的尺寸经过优化，凸耳伸出页片主体的长度刚好能够卡在门框的预开槽边缘，安装时无需反复测量定位，只需要将凸耳卡入槽边即可确定合页的安装位置，能够大幅提升现场安装的效率，降低安装工人的操作难度。表面处理的图层厚度控制在合理范围内，不会因为图层过厚导致转轴部位的配合间隙变小，影响转动顺畅度，同时图层的附着力满足常规使用环境下的防锈需求，在室内干燥环境下长期使用不会出现掉漆、锈蚀的问题。
