古铜色自关式橱柜门窗合页结构设计

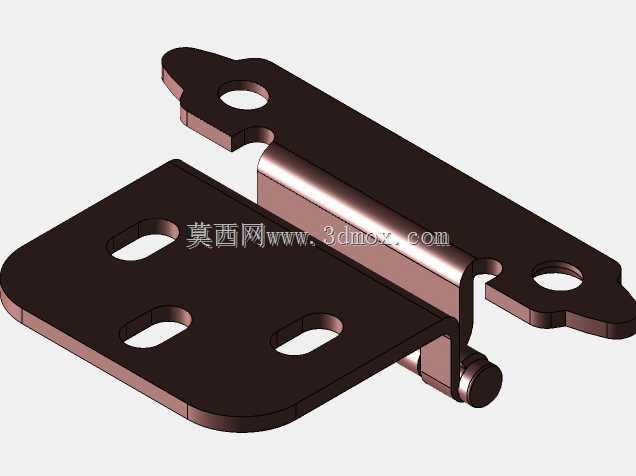

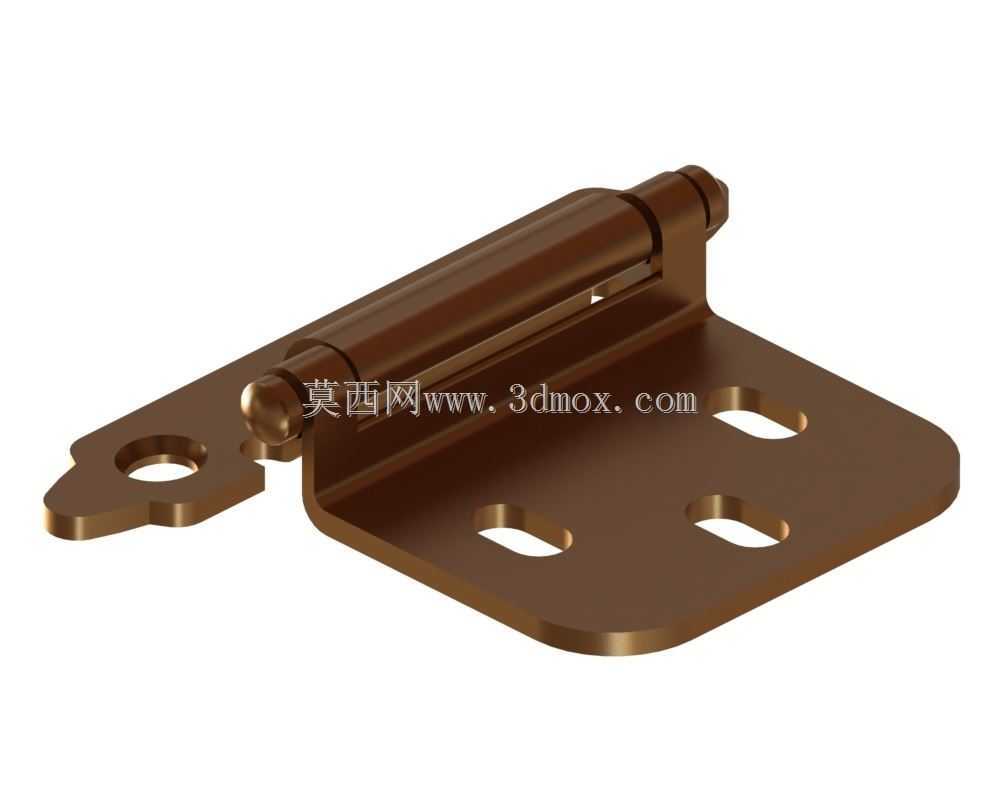

　　这款合页采用单轴铰接结构设计，主体为古铜色金属材质，整体分为固定页片与活动页片两部分，铰接轴处做了圆润的轴头包边处理，避免安装使用过程中剐蹭操作人员或板材边缘。固定页片上开设三个长圆形安装孔，孔位做了沉台处理，安装时螺丝头可完全没入页片平面，不会出现凸起干涉柜门开合的问题，长圆孔的设计预留了±2mm的安装调节余量，可抵消柜体与门板加工时的孔位误差，降低现场安装的对位难度。活动页片一侧延伸出带定位凸点的舌片结构，舌片上开设单个圆形安装孔，适配美式橱柜、轻型室内门的侧边安装需求，凸点结构可在合页闭合到特定角度时产生卡位阻尼，避免门板在非外力作用下随意晃动，同时能在门板完全闭合时提供辅助定位力，减少门板与柜体之间的碰撞异响。

　　从安装边界来看，该合页展开后总长度约76mm，固定页片宽度约48mm，活动页片厚度约2.5mm，铰接轴直径约8mm，闭合状态下整体厚度约12mm，适配16-22mm厚度的实木、密度板柜门安装，安装时固定页片贴合柜体侧板平面，活动页片贴合门板侧边，无需在板材上开挖合页槽，属于明装式五金件，对加工精度要求较低，适合批量家具生产装配以及老旧门窗的五金更换场景。

　　设计过程中针对铰接部位做了间隙配合公差控制，轴与轴套之间预留0.05mm的转动间隙，表面做防锈镀层处理，可适应厨房、卫生间等相对潮湿的使用环境，长期开合不会出现锈死卡顿的问题。页片边缘全部做了R1.5的圆角倒钝处理，没有尖锐的冲压毛边，安装搬运过程中不会划伤手部。合页的开合角度可达110度，完全满足日常橱柜门、储物柜门的开合使用需求，当门板开启到90度位置时，舌片上的定位结构会提供轻微的档位感，方便用户取放柜内物品时门板保持固定开启角度，无需额外用手扶持。

　　在实际应用场景中，这类合页除了民用家具橱柜之外，也可用于小型设备箱柜门、木质展示柜、仿古风格室内隔断门的连接装配，古铜色的表面处理可适配美式、复古、乡村等多种装修风格，无需额外做表面装饰遮挡，明装的结构也方便后期维护更换，出现开合不畅时仅需在铰接轴处加注少量润滑脂即可恢复顺畅转动。建模过程中严格还原了实物的冲压折弯弧度、孔位位置以及铰接轴的装配关系，页片的折弯角度经过反复校核，保证闭合状态下两个页片的贴合面完全平行，不会出现安装后门板歪斜、缝隙不均的问题，所有安装孔的中心距尺寸均参照行业通用五金安装规范设定，可直接对接现有家具生产的孔位加工标准，无需重新调整排钻加工参数。
