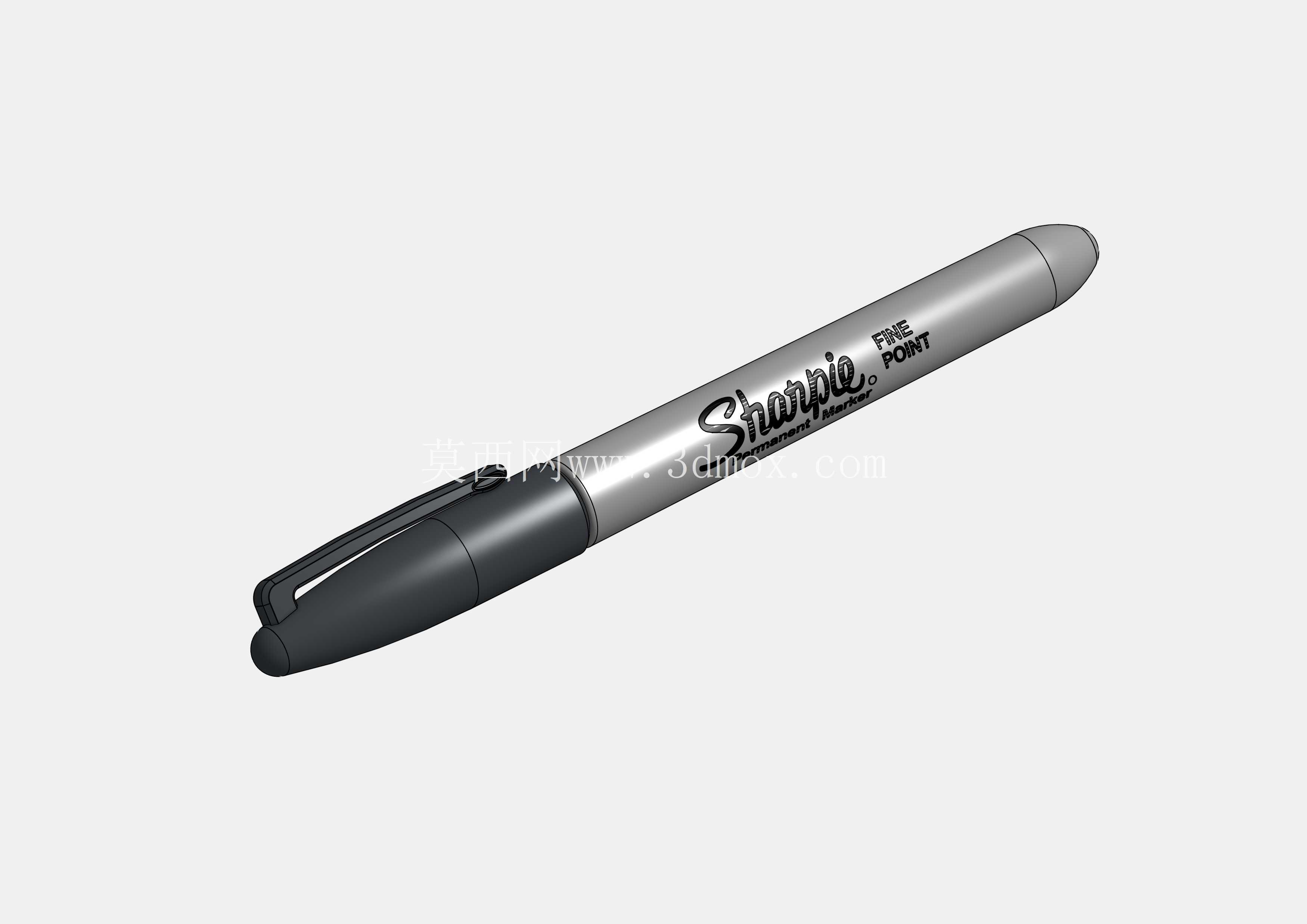

经典款Sharpie永久记号笔外观结构建模

日常工业生产现场、仓储物流环节、装配检修工位中，永久记号笔是一线作业人员标记工件编号、管路流向、安装对位记号、物料批次信息的高频使用工具，其中Sharpie系列记号笔因油墨附着力强、书写顺滑、耐摩擦耐油污的特性，在机械加工、装配调试、仓储盘点场景中普及率极高。本次建模还原的是该系列细头款永久记号笔的完整外部结构，建模过程全程依托实物逆向测量获取尺寸数据，未做夸张的艺术化变形，所有曲面、倒角、结构衔接处的尺寸均与实物保持一致，可直接用于文具产品结构验证、工业场景道具搭建、人机工程握持模拟等相关设计工作。

从实际使用场景的需求出发，记号笔的结构设计首先要满足长时间手持书写的握持舒适度，建模过程中针对笔身握持段的曲面弧度做了反复校核，笔身主体采用等直径圆柱段搭配两端渐变收窄的曲面结构，握持区域的直径控制在适合成年人手掌抓握的区间，笔身与笔帽衔接处做了微小的锥度过渡，既保证笔帽插拔时的导向顺畅，也能避免笔帽扣合后出现径向晃动。笔夹部分采用一体化的弧形悬臂结构，建模时还原了笔夹与笔帽贴合处的让位间隙，笔夹末端的凸起卡扣结构尺寸与实物一致，可满足夹在工作服口袋、笔记本封皮、工装挂带上的使用需求，卡扣处的圆角处理也避免了尖锐边缘刮损衣物或纸张。

笔帽部分的长度设计兼顾了保护笔尖与整体配重平衡，笔帽扣合在笔尾时的长度与笔身书写段形成合理的重心分配，避免单头过重导致长时间握持书写时手腕疲劳。笔尖部分的锥形结构做了分层处理，最前端的细头书写端直径控制在细头记号笔的常规尺寸，锥形段的过渡曲面平滑无棱角，既保证书写时的视线无遮挡，也能避免笔尖部位磕碰后出现应力集中导致开裂。笔身表面的印刷标识区域做了平整化处理，建模时预留了标识印刷的曲面位置，该区域的曲面曲率与笔身圆柱面完全贴合，不会出现印刷图案拉伸变形的问题。

从结构装配的边界尺寸来看，笔帽与笔身的配合段采用小间隙配合设计，配合段的轴向长度经过测算，既保证笔帽扣合后有足够的抱紧力不会意外脱落，也不会因为配合过紧导致插拔困难。笔身尾部的圆弧端盖做了等壁厚处理的外部还原，端盖与笔身主体的衔接处做了微小的圆角过渡，避免注塑生产时出现应力痕，同时也提升握持时的触感舒适度。整个模型的所有外部曲面均做了连续性检查，相邻曲面之间达到G2连续，不存在尖锐的棱边或曲面褶皱，可直接用于后续的渲染出图、3D打印验证、结构装配干涉检查等工作。

在工业场景的三维可视化搭建中，这类手持工具的模型精度直接影响场景的真实感，本次建模没有简化笔身的细节结构，包括笔夹的厚度变化、笔帽与笔身衔接处的分型线位置、笔尖部位的分层台阶结构都做了1:1还原，分型线的位置与实际注塑生产的模具开模方向一致，符合文具类注塑产品的结构设计逻辑。针对检修工位、装配工作台、仓储盘点台等场景的搭建需求，该模型可直接导入场景中作为工位道具使用，尺寸比例完全符合真实物体的大小，不会出现比例失调导致的场景违和感。另外在文具产品的改型设计中，该基础模型可作为原型参考，通过调整笔身直径、笔夹结构、笔尖长度等参数快速衍生不同规格的记号笔模型，减少重复建模的工作量，提升结构设计的效率。建模过程中也充分考虑了不同软件之间的格式适配性，所有曲面均为可编辑的参数化曲面，不存在破面、重叠面等问题，导入常用的三维设计软件后可直接编辑修改，不需要额外的几何修复工作。
