彩色L型内六角扳手套组结构设计

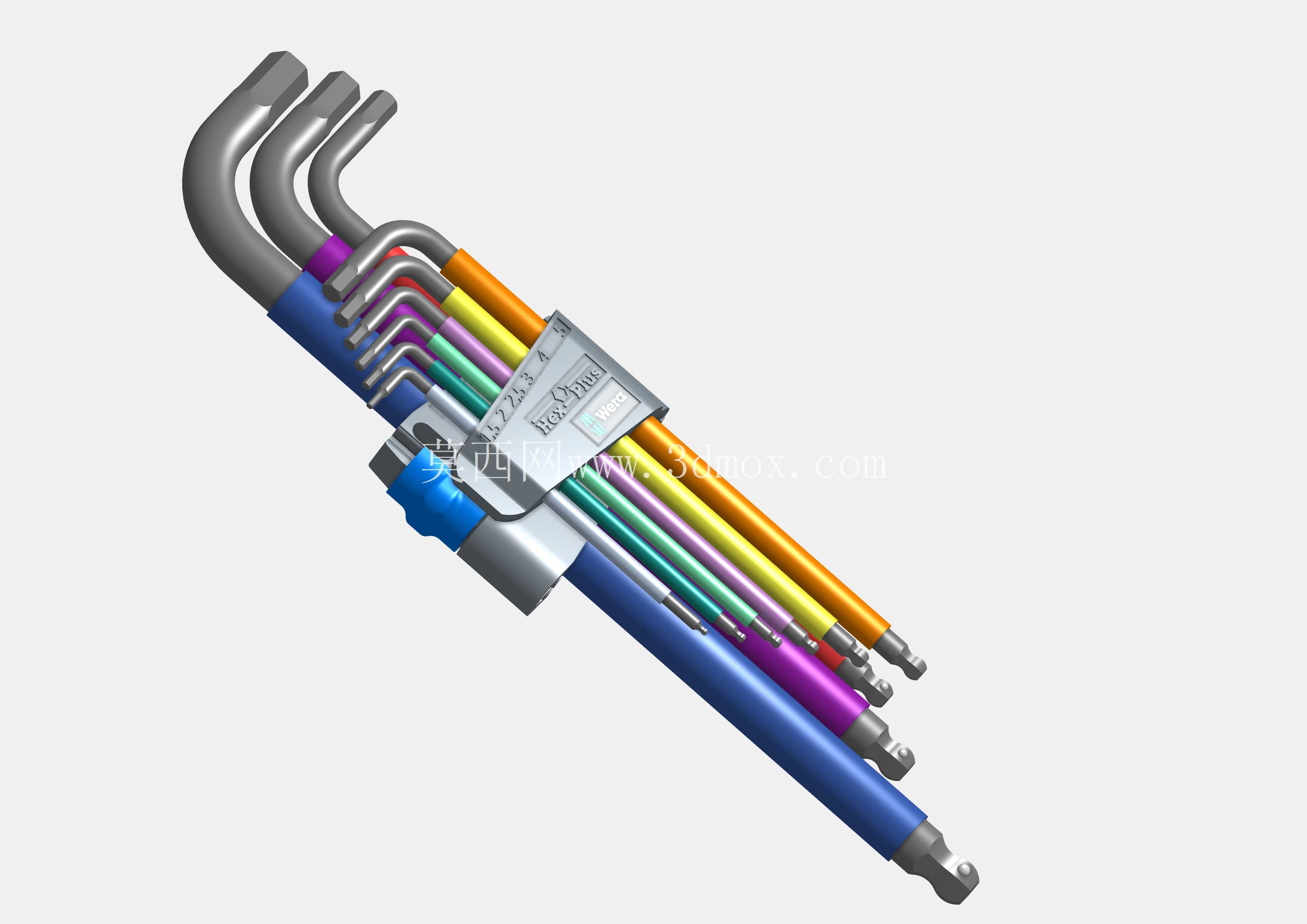

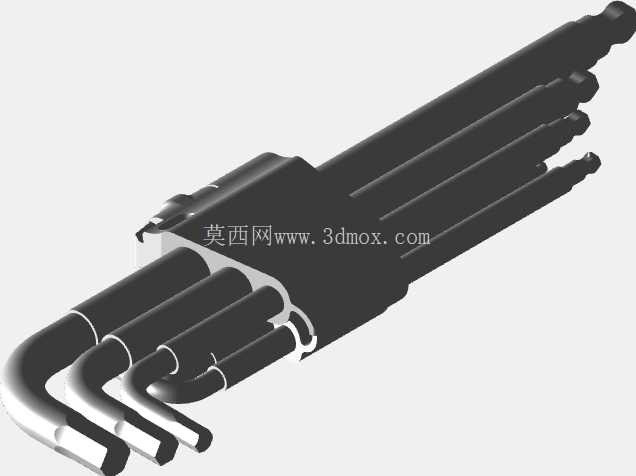

　　这套L型内六角扳手套组的建模，最初是在做非标自动化设备装配工位的工具配套方案时启动的，当时车间反馈现有零散内六角扳手容易丢失、规格混放，找对应规格的时间占了装配调试总时长的近15%，尤其是设备内部沉头内六角螺钉的紧固作业，普通直柄扳手操作空间受限，L型结构的短边可以插入深孔螺钉头部，长边提供足够的扭转力矩，是装配、维修场景里绕不开的基础手动工具。建模过程中没有直接套用现成的标准件库模型，而是拿车间实际在用的同类型扳手做了全尺寸测绘，首先确定的是各规格扳手的杆径与长度匹配关系：小规格（1.5-3mm）的扳手总长控制在100-150mm区间，避免杆径过细长度过长导致扭转时杆部弯曲变形，大规格（8-10mm）的总长做到200-250mm，保证施加力矩时的力臂长度足够，不需要额外加套管就能达到常规螺钉的拧紧力矩要求。L型的弯折角度严格控制在90度±0.5度，弯折处做了R3-R8的圆弧过渡，不同规格对应不同的过渡圆角，避免应力集中导致弯折处断裂，这一点是参考了实际工具失效案例调整的——之前车间里有几把便宜的内六角扳手就是弯折处直角过渡，拧M8螺钉的时候直接从弯折处崩断，差点伤到操作人员。扳手套组的固定夹部分，建模时特意做了和每根扳手杆径匹配的弹性卡槽，卡槽的开口尺寸比对应杆径小0.2mm，依靠塑料夹的弹性变形卡住扳手，取放的时候有明显的阻尼感，不会因为工具包晃动导致扳手从夹子里滑出，固定夹的侧面做了防滑纹理，手持抽取扳手的时候不会打滑。

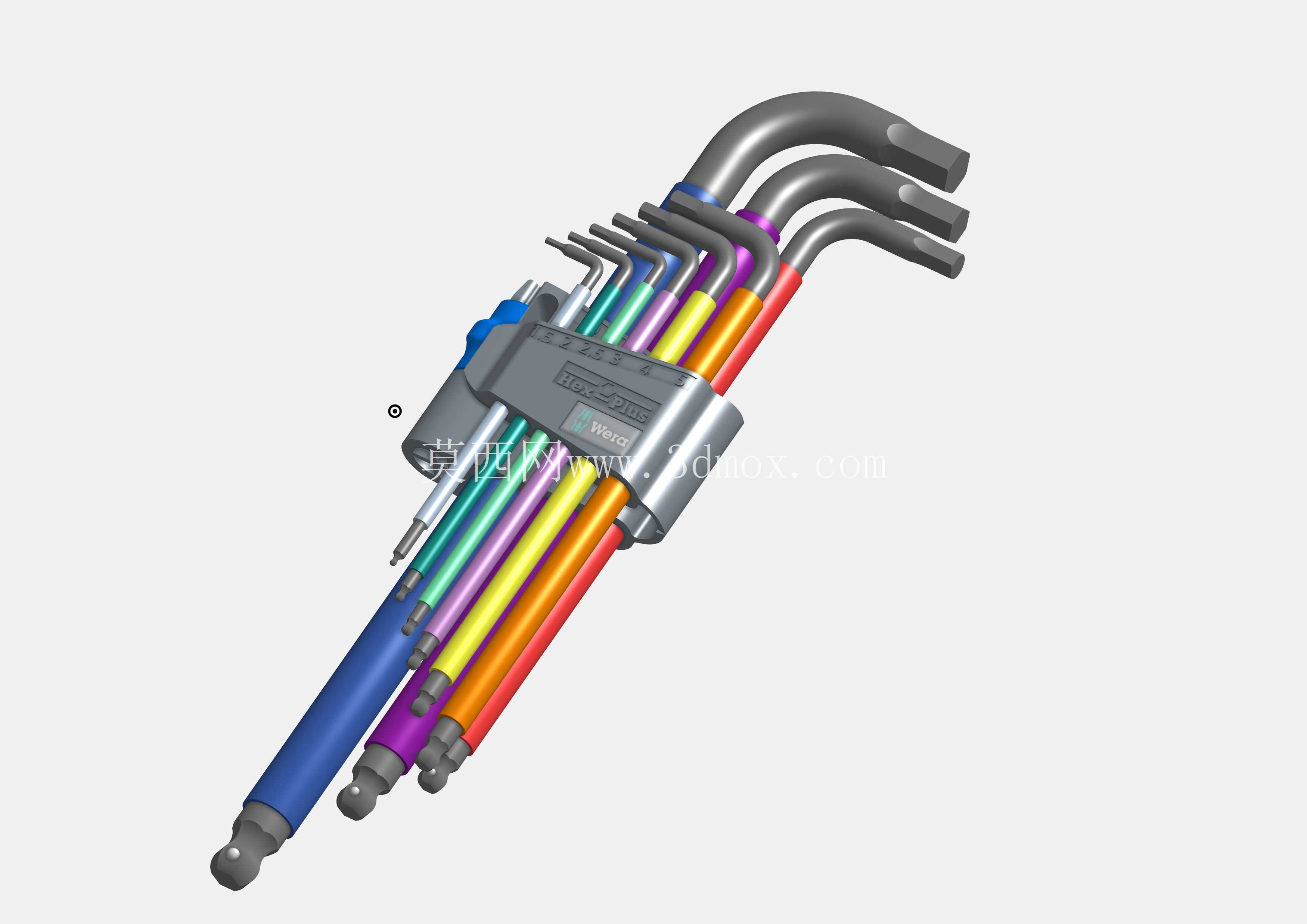

　　彩色标识层是做在扳手杆部的外层包覆，不同颜色对应不同的公制规格，建模时把包覆层的厚度控制在0.3mm，不会因为包覆层过厚导致扳手无法插入沉头螺钉的孔位，同时颜色区分能让操作人员在3秒内找到对应规格的扳手，比传统的激光刻字标识识别效率高很多，尤其是光线不好的设备底部维修场景，不用凑到跟前看刻字就能快速选对工具。短边的工作端做了Hex-Plus结构的优化，也就是内六角接触端的圆弧面设计，和普通平头内六角相比，这种结构和螺钉内六角孔的接触面积更大，不会因为应力集中把螺钉头部的内六角拧圆，这部分的曲面建模是反复调整了接触角度的，保证扳手插入螺钉后，六个接触面的受力均匀，峰值应力比普通平头结构降低40%左右，能有效延长螺钉和扳手的使用寿命。

　　建模时也考虑了工具的收纳边界，整套扳手收拢后的整体外形尺寸控制在260mm长、80mm宽、35mm厚的区间，刚好能放进标准的工具腰包侧袋，不会凸出太多影响操作人员爬梯、钻设备底部的动作，固定夹上预留的挂孔直径是6mm，可以挂在工具墙的挂钩上，做车间5S定点管理的时候方便定位。实际应用场景里，这套扳手不仅能用于普通机械设备的装配维修，在模具拆装、3D打印机调试、自行车维修、家具组装这些场景里都能适配，不同长度的规格覆盖了从M1.5到M10的常用内六角螺钉紧固需求，长杆端还可以作为撬杆辅助调整小零件的位置，短端插入螺钉后，长端的球头结构（如果是球头款）还能在25度倾斜角下操作，适合空间狭窄无法垂直插入的工位，不过这次建模的是平头短端，主要针对大扭矩拧紧的场景，避免球头结构在大扭矩下断裂。

　　建模时所有的棱边都做了0.1mm的倒角处理，没有尖锐的毛刺边，和实际量产的工具表面处理状态一致，不会划伤人手，也不会刮伤设备的喷涂表面。固定夹的材质是ABS加10%的玻纤增强，建模时的壁厚控制在2mm，既保证足够的弹性卡住扳手，又不会因为壁厚太硬导致取放困难，夹体上的品牌标识区域做了下沉0.2mm的凹槽，方便后续做丝印或者激光打标，不会因为日常摩擦导致标识磨损。整套模型的装配关系做了完全的干涉检查，每根扳手放入卡槽后都和相邻的扳手保留0.5mm的间隙，抽取的时候不会互相卡滞，最长的那根扳手放在最外侧，最短的放在最内侧，符合日常拿取的使用习惯，抽取大规格扳手的时候不会带出来小规格的扳手。
