快拆式塑料织带带扣结构设计

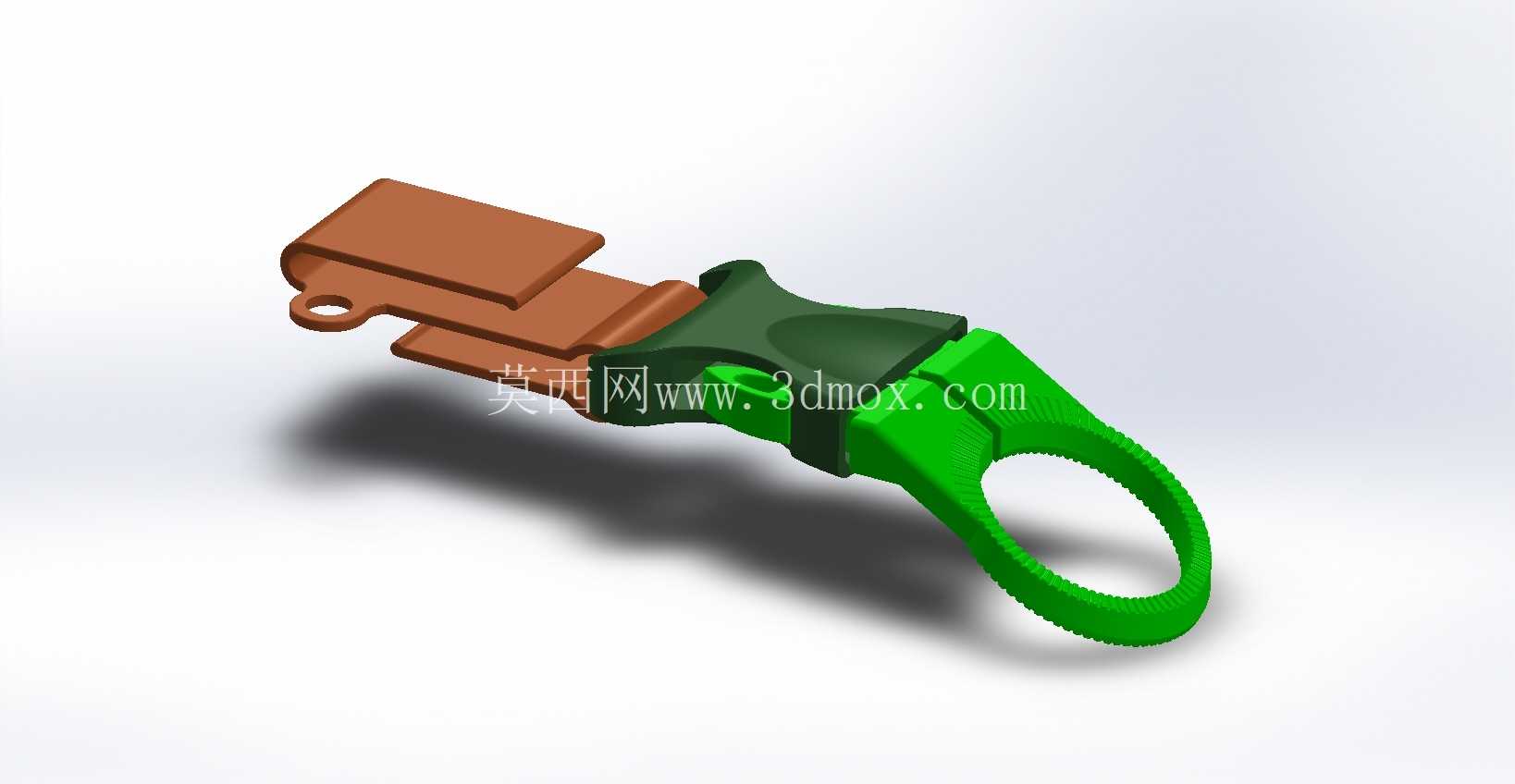

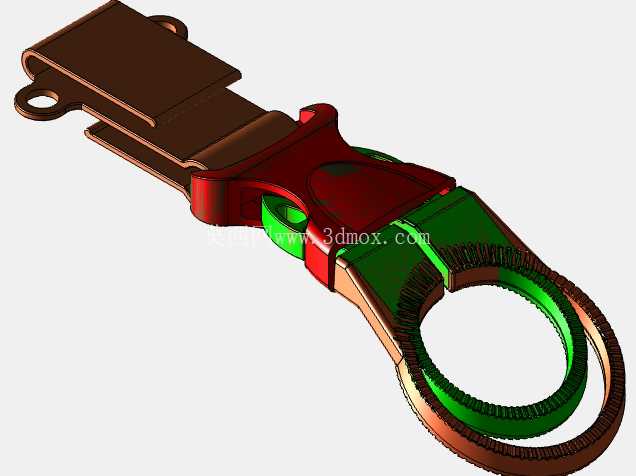

　　日常户外装备、箱包、安全护具的织带连接场景中，这类快拆带扣是核心的连接锁紧部件，相比传统的金属日字扣、针扣，它不需要额外的穿孔、系带操作，单手即可完成开合，在需要快速穿脱、频繁调节织带长度的使用场景下，操作效率提升非常明显。从结构拆分来看，整个总成分为公端插接件、母端锁紧座、织带固定尾夹三个核心部分，公端的绿色弹性悬臂卡扣是整个结构的核心功能件，设计时特意将卡扣的悬臂厚度控制在1.8mm，采用带圆弧过渡的变截面结构，既保证插接到位后有足够的锁紧力，不会在受拉时意外脱开，又能让按压解锁的力度控制在15-20N之间，符合成年人单手操作的施力习惯，不会出现按不动或者轻轻一碰就脱开的问题。

　　母端的锁紧腔体内做了对称的导向斜面，公端插入时可以自动导正位置，不需要刻意对准就能顺利卡入，腔体内的止退台阶做了0.3mm的倒扣量，配合公端卡扣的斜面，锁紧后沿织带拉伸方向的静拉拔力可以达到200N以上，满足普通箱包、户外绑带的承重要求，不会在正常负载下出现松脱。尾夹部分的棕色结构件做了双层穿带槽，织带穿过槽体后可以通过缝线或者铆钉固定在尾端的挂孔上，挂孔的内径设计为6mm，既可以穿入常规的织带缝线固定，也可以适配M5的铆钉或者螺丝，将带扣固定在硬质基材上，拓展了使用场景。

　　设计时特意将整个带扣的外形做了圆弧过渡处理，所有外露的棱边都做了R0.5以上的圆角，避免使用时划伤衣物或者皮肤，握持解锁的指圈部分做了细密的防滑齿纹，即使戴着手套或者手上沾水，也能稳定按压解锁，不会打滑。安装边界方面，整个带扣在锁紧状态下的总长度为72mm，最大宽度为26mm，母端的最大厚度为12mm，安装时需要在织带端预留至少30mm的长度用于穿入尾夹固定，公端和母端插接时的插入行程为8mm，设计配套的安装位时需要预留足够的操作空间，保证手指可以顺利按压公端的两个弹性卡扣完成解锁。

　　这类带扣除了常规的箱包、户外背包使用，还可以应用在安全护具的绑带、宠物牵引带、物流周转箱的绑带固定场景，不同场景下可以通过调整卡扣悬臂的厚度来调整锁紧力，比如用于安全护具的版本可以将悬臂加厚到2.2mm，拉拔力提升到350N以上，满足更高的承重要求，用于轻型文具袋、收纳包的版本可以将悬臂减薄到1.5mm，解锁力度更轻，适合儿童使用。结构设计时还考虑了注塑成型的工艺性，所有的卡扣结构都做了拔模斜度，避免出现注塑倒扣，不需要复杂的抽芯结构就可以顺利开模，壁厚控制在1.5-2mm之间，均匀过渡，避免注塑时出现缩痕、翘曲的问题，公端和母端的配合间隙控制在0.2mm，既保证插接顺畅，又不会出现过大的旷量，使用时不会有松垮的异响。指圈部分的内径设计为22mm，可以容纳成年人的拇指穿过，操作时可以直接将拇指套入指圈发力，拉动织带调节长度时更加顺手，尾夹的双层穿带槽可以适配宽度为20mm的常规织带，槽内做了细密的横向防滑纹，织带穿入后即使不打铆钉，在受拉时也不会轻易从槽内滑脱，提升了连接的可靠性。
