多接口集成式压铸成型模具结构设计

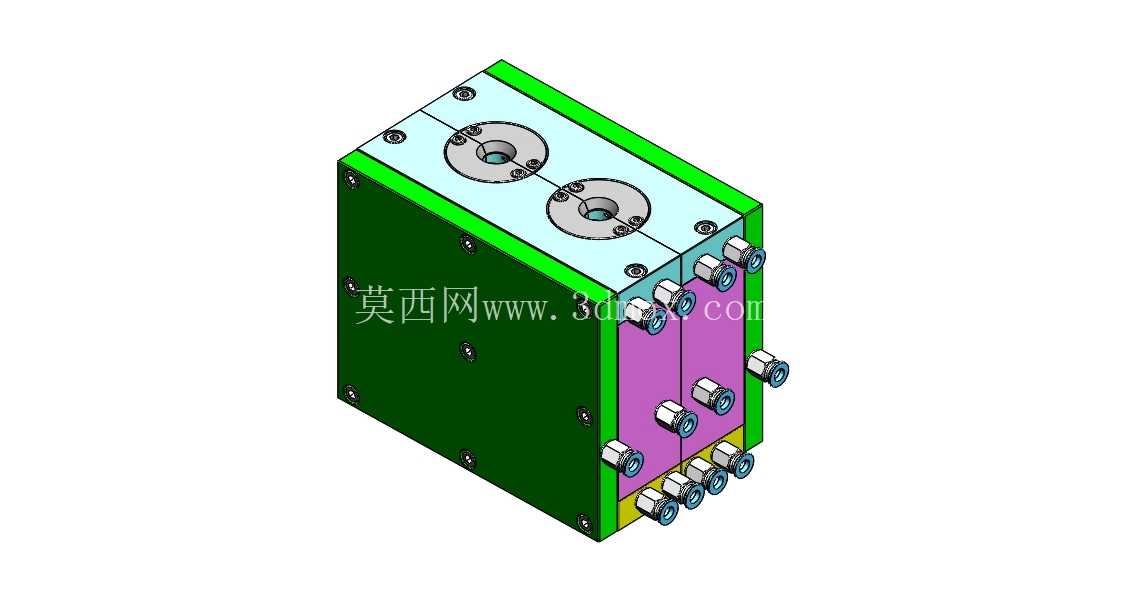

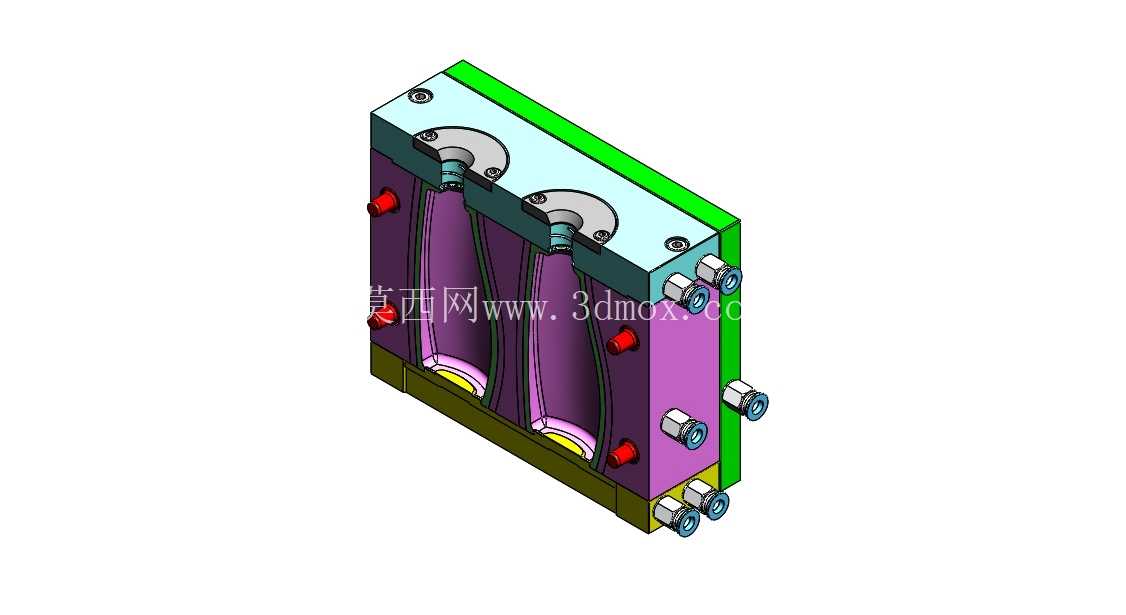

这套压铸成型模具主要面向有色金属压铸件的批量生产场景，常见于汽车零部件、通用五金配件的毛坯成型工序，适配卧式冷室压铸机的安装接口，可完成铝合金、锌合金等低熔点合金的高压充型成型作业。从结构布局来看，模具采用整体式模架设计，定模侧设置两组主流道入口，对应模腔内部的分流道布局，可实现单模多腔或者大型复杂压铸件的均衡充型，避免金属液在充型过程中出现卷气、冷隔等常见压铸缺陷。动定模的合模导向依靠侧边布置的多组导柱导套完成，合模过程中可自动校正模腔对位精度，合模后侧边的多组液压接头分别对应冷却水路、抽芯油缸的油路接口，可实现模温精准控制以及侧向抽芯动作的驱动，满足带侧凹、侧孔结构压铸件的成型脱模需求。

设计过程中优先考虑了压铸生产的连续作业稳定性，模架主体采用高强度合金结构钢加工，模腔区域预留了足够的壁厚以承受高压充型时的金属液冲击力，避免长期生产出现模腔变形、涨模等问题。冷却水路的布局沿着模腔轮廓均匀排布，可在充型完成后快速带走金属液热量，缩短压铸件的冷却固化周期，提升单班次生产效率。顶部的两组浇口套采用标准件接口设计，可直接适配压铸机的压射室尺寸，无需额外加工转接结构，减少现场安装调试的工作量。侧边的水路、油路接口采用统一规格的快插式接头，现场接管时可快速完成管路连接，同时避免生产过程中出现漏液、漏油问题，降低设备维护频次。

从安装边界来看，模具整体外形为规整的长方体结构，四个角位预留了压铸机模板的装夹槽位，可直接通过压块固定在压铸机的动定模板上，无需额外设计安装转接板。模具的合模行程、开模距离均匹配常规吨位卧式压铸机的参数范围，抽芯机构的动作行程经过精确计算，可保证压铸件成型后侧向型芯完全退出，不会在脱模过程中刮伤铸件表面。模架的分模面设置了排气槽结构，可在金属液充型过程中快速排出模腔内的空气，减少压铸件内部的气孔缺陷，提升铸件的致密性，满足后续机加工、表面处理的工艺要求。

在实际生产应用中，这套模具可适配多种带侧向结构的压铸件生产，通过更换模腔镶块即可快速切换不同产品的生产，无需更换整套模架，降低生产工装的投入成本。模具的顶出机构布置在动模侧，采用多点均匀顶出的设计，可保证压铸件脱模过程中受力均匀，避免顶出变形、顶白等缺陷，适配薄壁压铸件的生产需求。日常维护过程中，模架的导柱、接头等易损件均采用标准通用规格，可快速采购更换，减少模具停机维护的时间，适配规模化压铸生产车间的连续作业需求。
