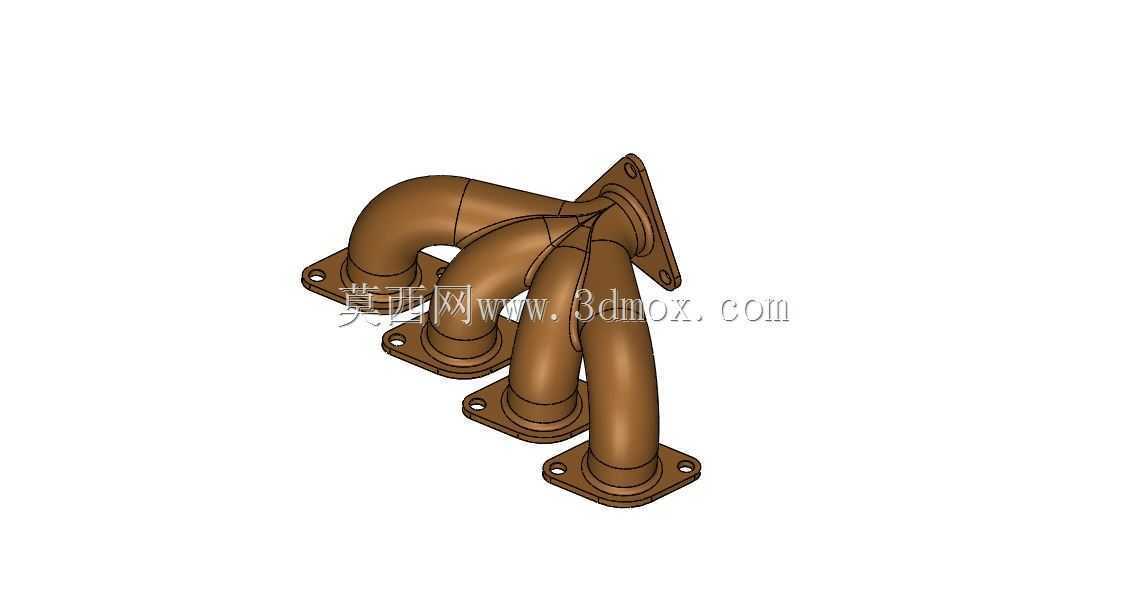

四合一歧管式排气连接管路结构设计

　　这款排气连接管路采用四支路汇合的歧管结构，主要应用于内燃动力设备的排气导出环节，常见于小排量多缸内燃机、小型发电机组以及固定式动力机组的排气系统搭建，负责将各个气缸排出的高温废气统一汇集后输送至后续的排气净化、消声单元，最终引导废气排出设备主体。从结构设计来看，四个支路分别对应独立的法兰安装面，每个法兰面都预留了对称的螺栓安装孔，安装时可直接与气缸盖的排气出口对位贴合，法兰面的平面度在建模阶段做了严格控制，避免安装后出现密封不严导致的废气泄漏问题。四个支路的管路采用渐变弯曲的流线型走向，没有出现直角弯折的结构，能够最大程度降低废气在管路内部的流动阻力，减少排气背压对动力输出效率的影响，管路汇合处做了平滑的过渡处理，

　　避免不同支路排出的废气在交汇区域形成紊流，降低排气过程中的气流振动与噪声。从安装边界来看，四个支路的安装法兰呈线性排布，相邻法兰的中心距保持一致，能够适配常规直列四缸结构的气缸排气接口布局，主汇合端的法兰面尺寸与支路法兰形成区分，可对接不同通径的下游排气管道。建模过程中对管路的壁厚做了均匀化处理，弯曲段的壁厚保持与直段一致，避免局部壁厚过薄导致高温工况下出现结构变形，同时兼顾整体重量控制，不会给动力端增加过多的安装负载。管路的弯曲半径经过反复校核，既保证了气流的顺畅通过，也控制了整体的横向占用空间，能够适配紧凑布局的动力舱安装需求，不会与周边的冷却管路、线束支架等部件发生安装干涉。在实际应用场景中，

　　这类歧管结构需要长期承受高温废气的冲刷，因此结构设计时在法兰与管路的连接位置做了圆弧过渡加强，减少应力集中点，降低长期冷热交替工况下出现焊缝开裂或者结构断裂的风险，每个支路的长度经过匹配设计，能够保证各个气缸的排气阻力保持一致，让各缸的排气过程更加均衡，提升动力设备整体的运行稳定性。
