三爪轴承拉拔器机械结构设计

在设备运维、机械装配、机加工车间的日常作业里，过盈配合件的拆卸一直是考验操作规范性与工具适配性的环节，三爪轴承拉拔器就是针对这类场景开发的专用手动工装，区别于敲击、撬别等容易损伤零件的粗放拆卸方式，它能通过可控的机械力完成轴承、齿轮、带轮、链轮等盘套类过盈装配件的无损拆卸，广泛覆盖电机维修、减速机保养、泵体拆解、机床部件更换等各类工业维修场景。

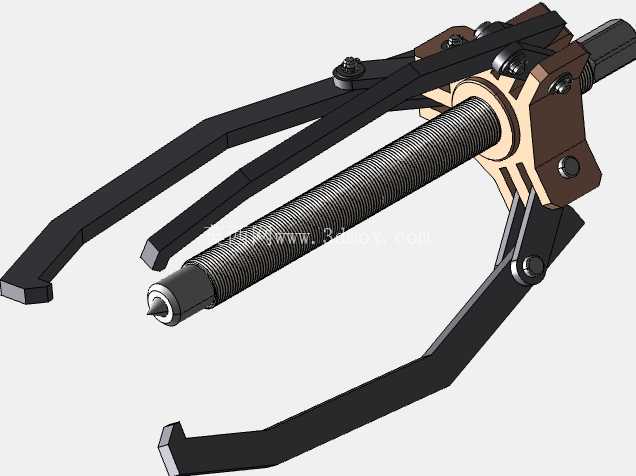

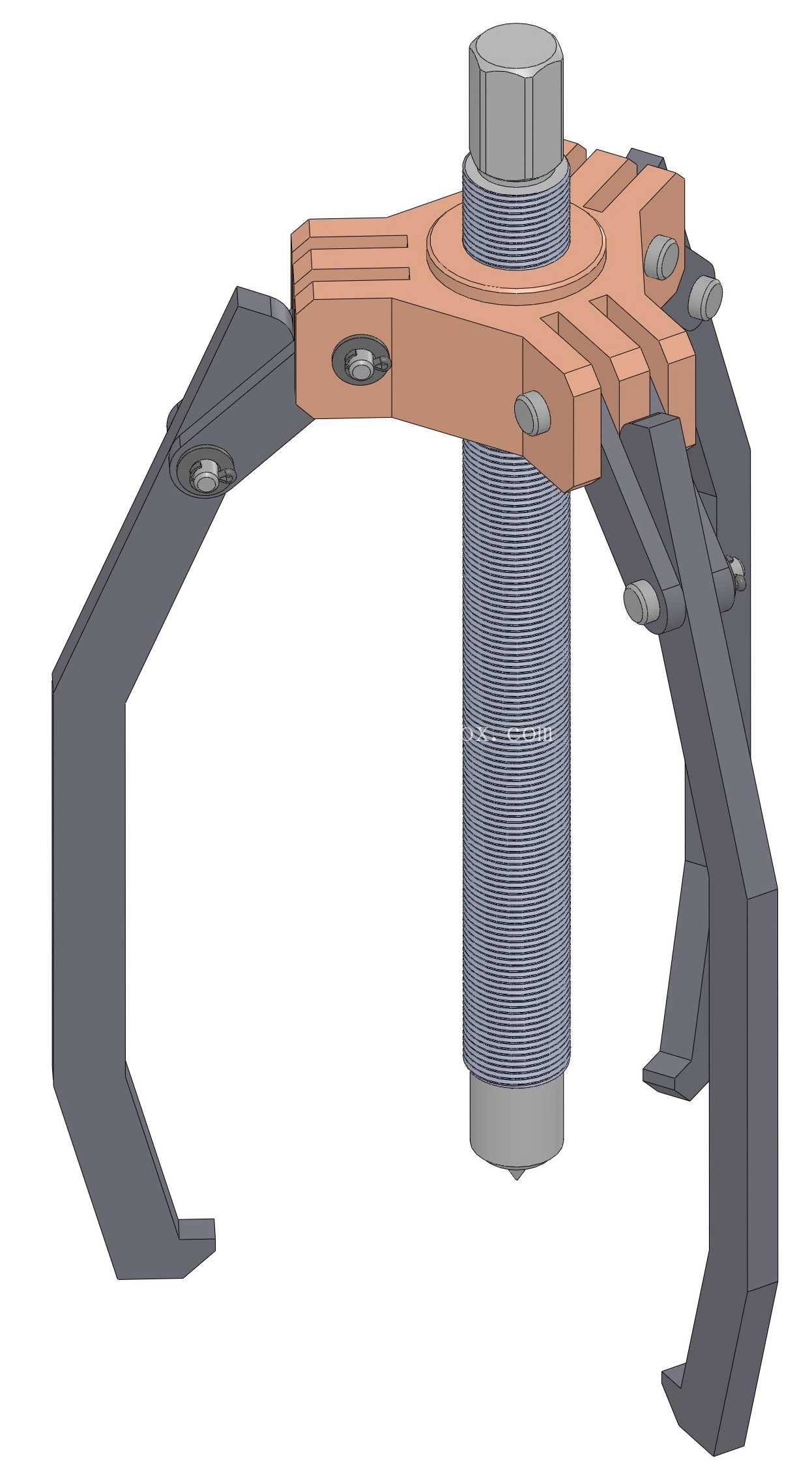

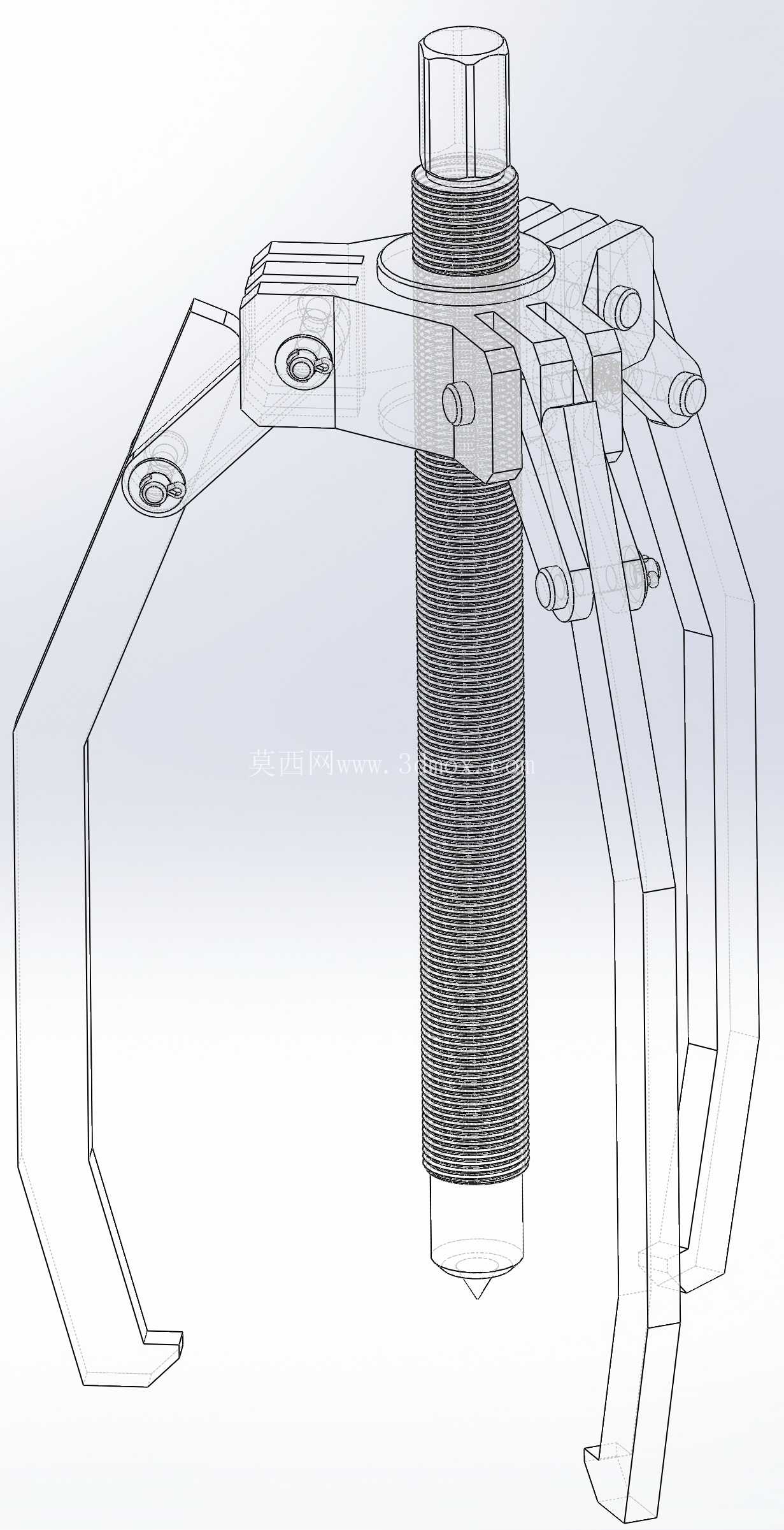

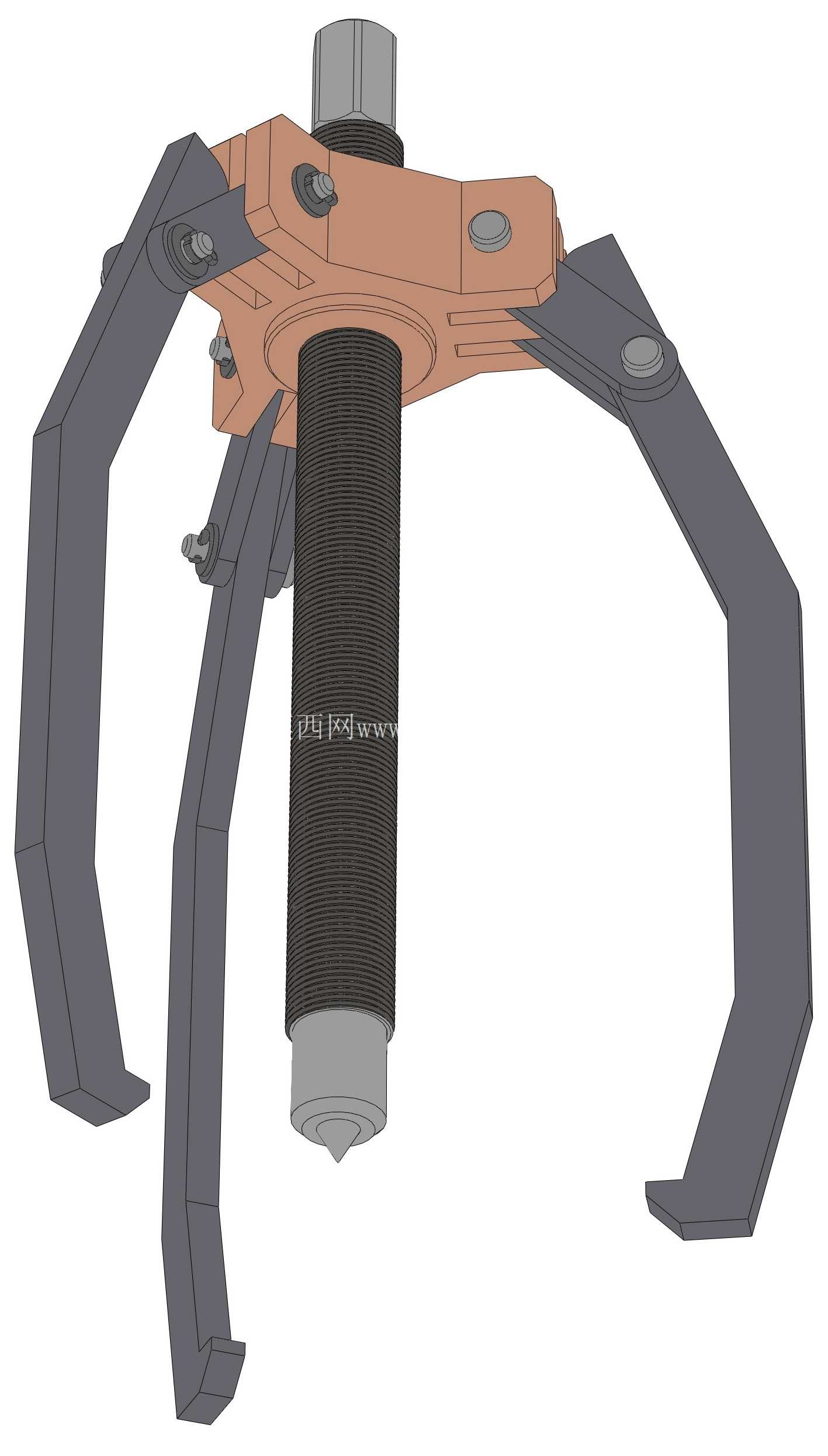

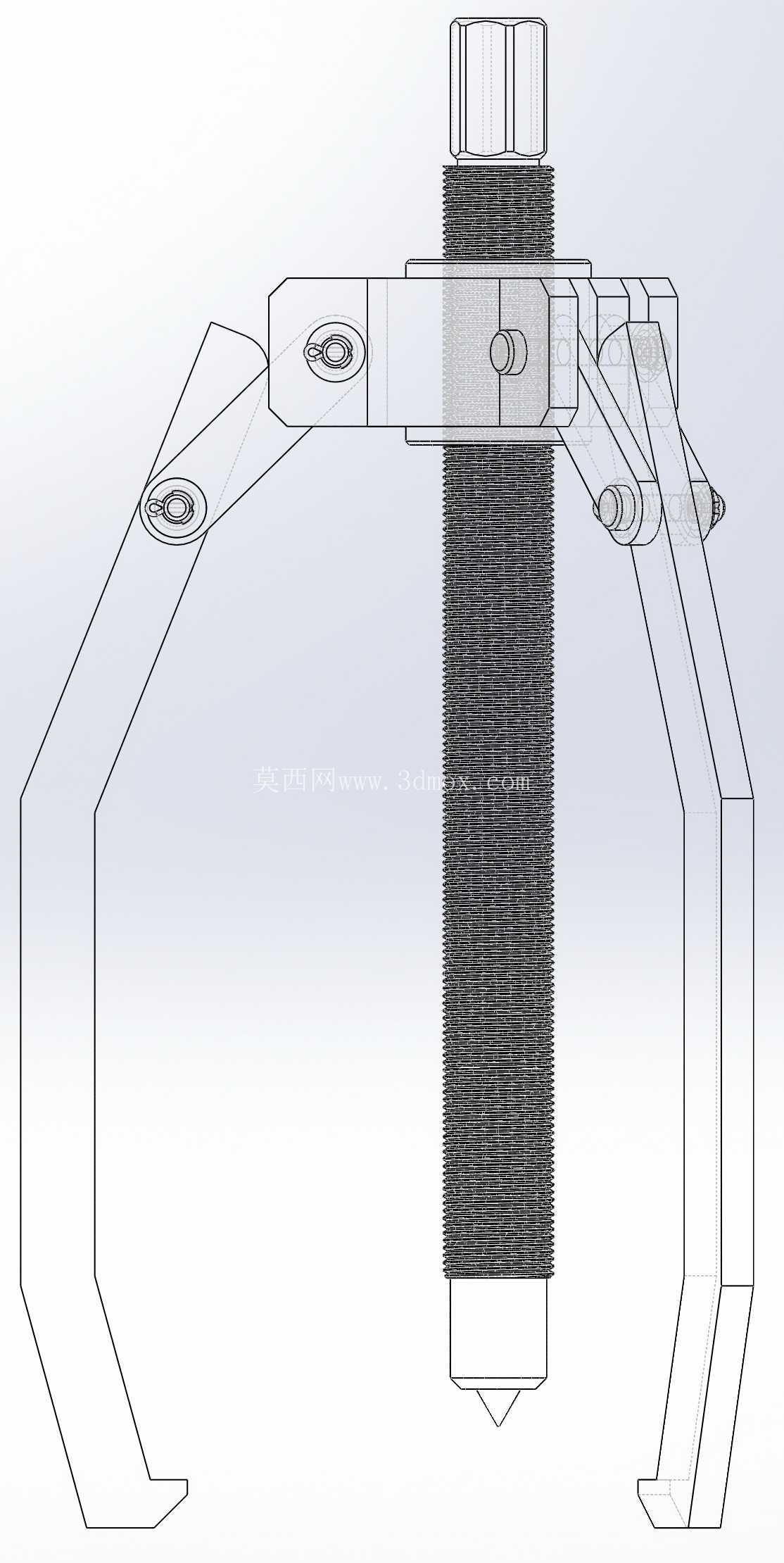

从结构设计逻辑来看，这款拉拔器采用中心螺杆加三爪均布的经典力学架构，核心受力件为带六角驱动头的中心主螺杆，螺杆表面加工有连续梯形传动螺纹，这类螺纹的牙型强度高、传动自锁性好，转动时能将扳手施加的扭矩稳定转化为轴向顶推力，螺杆底端做了圆弧过渡的顶针头设计，作业时顶针头抵在轴端中心孔位置，避免顶推过程中出现滑移刮伤轴端面，也能保证轴向力始终与轴的中心线重合，防止偏载导致的零件变形。三个卡爪通过铰接结构与中心的爪架连接，爪架上预留了多组铰接安装位，可根据被拆卸零件的外径尺寸调整卡爪的张开幅度，适配不同直径的盘套类零件，卡爪的钩头部位做了加厚处理与内勾角度优化，勾住零件内圈或外圈端面时能保证足够的咬合深度，避免拉拔过程中卡爪滑脱弹出造成安全隐患。

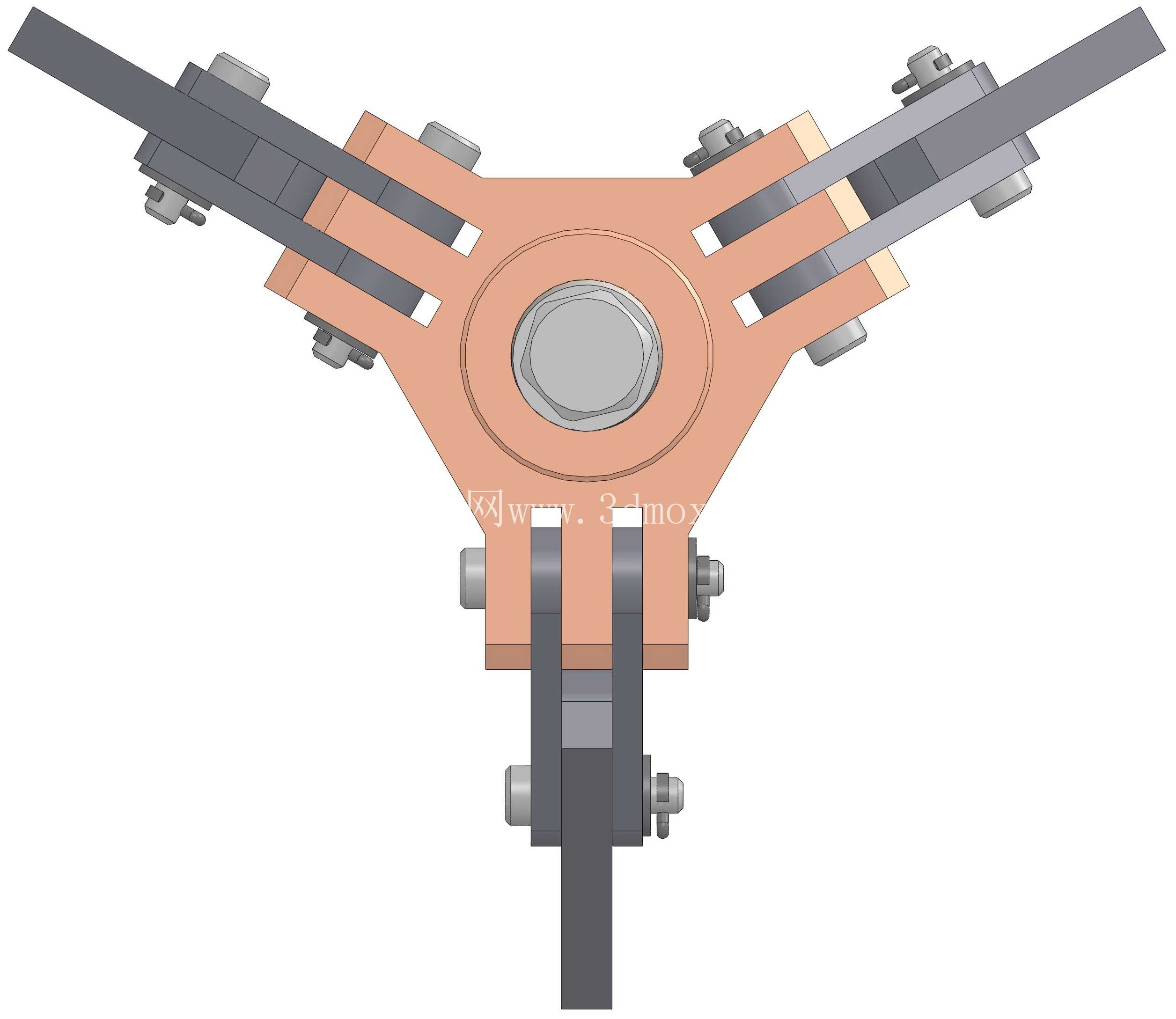

不同于两爪拉拔器容易出现的受力不均问题，三个卡爪沿圆周120°均布的设计，能让拉拔力均匀分散在被拆卸零件的整个圆周上，作业时只要保证三个卡爪的勾挂深度一致、中心螺杆与轴端对中，施加的拉力就会沿轴向平稳传递，不会让被拆轴承或齿轮出现偏斜、卡滞，既避免了零件因局部受力过大产生崩裂、内圈拉伤，也能保护安装轴的配合面不受损伤，这也是三爪结构在精密部件拆卸场景中更受青睐的核心原因。卡爪与爪架的铰接轴采用过盈配合加防脱卡簧的固定方式，反复开合使用也不会出现轴销松脱的问题，爪架主体采用高强度合金结构钢的设计构型，表面做了发黑防锈处理，卡爪部位则做了局部淬火强化，保证钩头部位在大拉力负载下不会出现变形、卷边。

从实际作业的安装边界来看，这款拉拔器的卡爪张开行程覆盖了常规中小型设备的轴承拆卸尺寸范围，最小可适配小直径的微型轴承，最大张开量能覆盖常见工业电机、小型减速机的输出端轴承尺寸，中心螺杆的有效行程满足常规过盈配合件的拉拔脱出距离需求，作业时不需要额外搭配加长接杆就能完成大部分常规拆卸任务。操作时先根据被拆零件的直径调整三个卡爪的安装位置，将卡爪钩头牢牢勾住零件的受力端面，再转动中心螺杆让顶针头抵住轴端中心，确认三个卡爪咬合均匀、整体对中无偏斜后，用扳手平稳转动螺杆的六角头，随着螺杆进给，卡爪会带动被拆零件沿轴向缓慢移出，整个过程不需要敲击，力的传递平稳可控，哪怕是过盈量较大的配合件，也能通过螺纹的机械增力效果轻松完成拆卸，大幅降低维修作业的劳动强度，也减少了粗暴拆卸导致的零件报废成本。

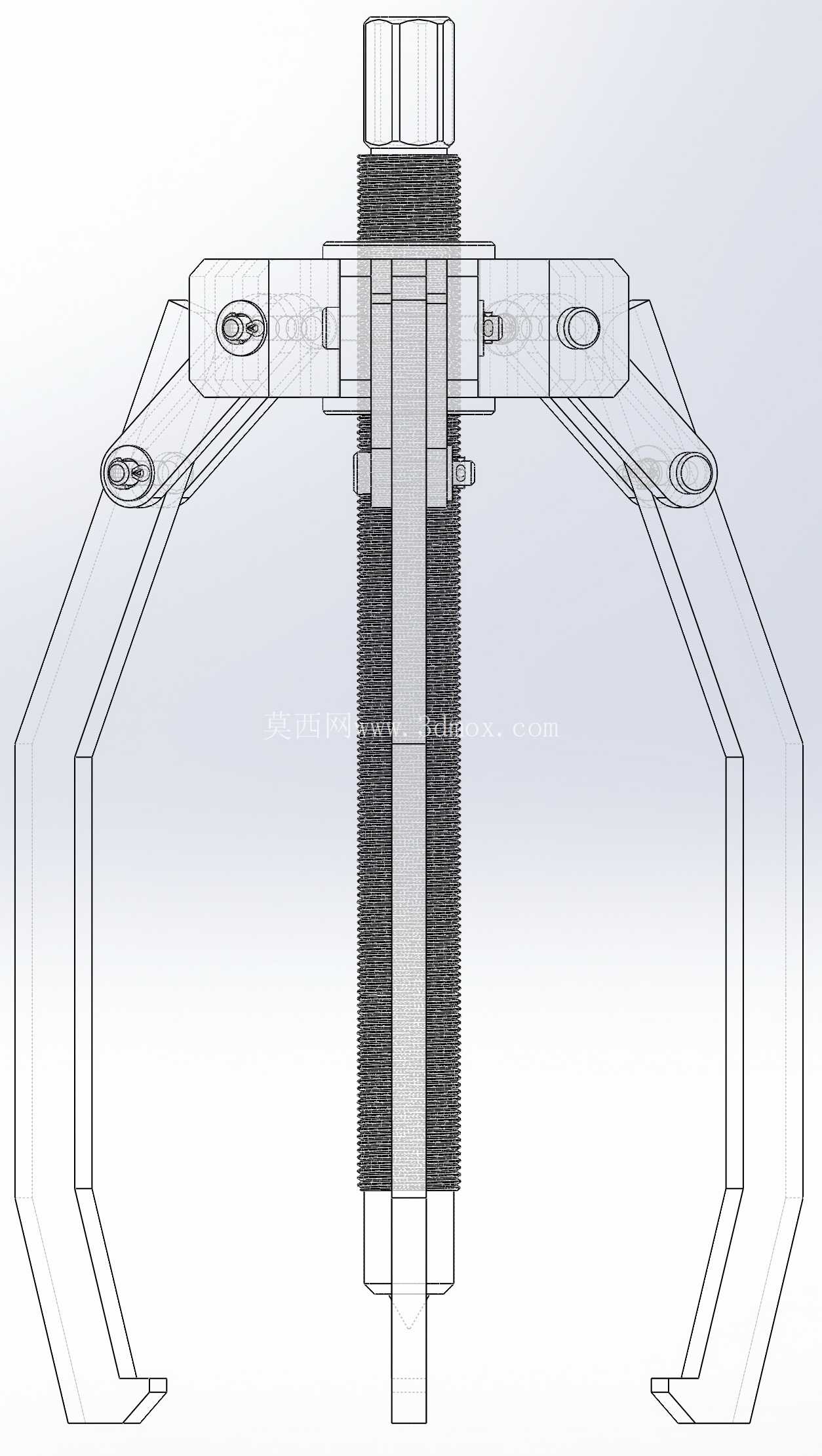

在建模细节上，这款模型完整还原了实物的所有装配关系，包括卡爪与爪架的铰接间隙、螺杆与爪架中心螺纹孔的配合公差、卡爪钩头的倒角细节、螺杆头部的六角驱动尺寸都做了1:1的写实还原，每个铰接位置的转动自由度都符合实际装配逻辑，可直接用于维修工具的结构参考、工装改进设计，也能作为机械原理教学的演示模型，帮助从业者理解螺旋传动增力、均布拉拔的力学设计思路。
