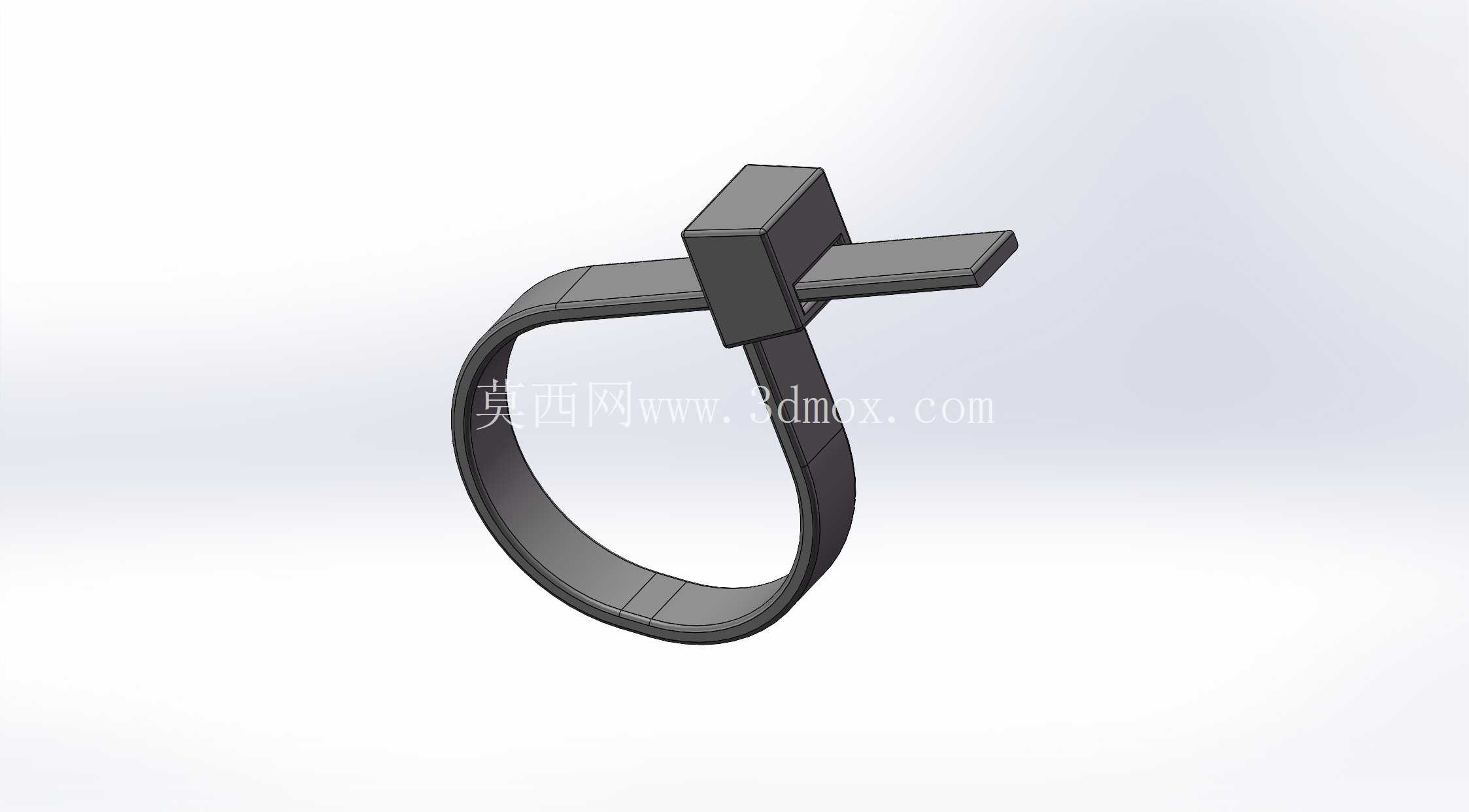

自锁式宽5长100塑料捆扎扎带结构

　　日常做电气柜布线、小型设备线束整理的时候，这类窄款自锁塑料扎带的使用频率非常高，尤其是宽度5mm、有效捆扎长度100mm的规格，刚好覆盖小直径线束、轻型管路的固定需求，不会因为规格过大造成材料浪费，也不会因为长度不足无法完成捆扎。实际使用场景里，除了常规的电气柜内部控制线束捆扎，还会用在小型自动化设备的气动软管走线固定、家电内部线缆整理、户外轻型标识牌临时捆扎，甚至是仓储环节小型零配件的成组捆扎，适配场景非常广。

　　从功能特性来看，这款扎带采用的是一体式自锁结构，头部的锁止卡扣和带身是同材质一体成型，带身表面做了连续的止退齿，穿入头部锁孔之后，单向齿会和卡扣卡合，只能越拉越紧，不会出现松脱的情况，除非用工具剪断，正常捆扎状态下能承受一定的拉扯力，满足轻型捆扎的固定需求。设计的时候首先要考虑的是带身的弯曲韧性，因为捆扎的时候带身需要环绕成圈贴合被捆扎物，材质选用的是具备一定韧性的尼龙材质，既保证常温下的弯折不会出现断裂，也能在一定温度范围内保持锁止强度，不会因为低温变脆轻易断裂，也不会因为高温出现过度软化导致锁止失效。

　　头部的方块结构是整个扎带的受力核心，设计的时候要保证锁孔的位置和带身厚度匹配，卡扣的倾斜角度刚好能卡住带身的止退齿，穿入的时候不需要太大的力就能顺利穿过，拉到位之后反向拉扯的时候卡扣能牢牢抵住齿槽，不会出现滑齿的情况。外形尺寸上，带身宽度控制在5mm，这个宽度的带身和被捆扎物的接触面积适中，捆扎线束的时候不会因为带身过窄勒伤线缆绝缘层，也不会因为过宽增加不必要的材料成本；有效捆扎长度100mm，对应的最大捆扎直径大概在30mm左右，刚好覆盖日常遇到的多股小线径控制线、直径6mm到8mm的气动软管单根或双根捆扎的需求，头部的方块尺寸做了紧凑化设计，不会因为头部过大占用过多安装空间，在狭小的布线空间里也能顺利操作。安装边界方面，使用的时候要注意被捆扎物的总外径不能超过扎带的最大捆扎范围，否则带身穿入之后剩余的啮合长度不足，会导致锁止强度不够，容易松脱；捆扎的时候拉力要适中，只要能把被捆扎物固定不松散就可以，不要过度拉扯导致带身的齿形受损，或者勒破被捆扎的线缆绝缘层；固定的时候如果是需要长期使用的场景，要避开长期高温、强紫外线直射的环境，避免塑料材质加速老化变脆，缩短使用寿命。

　　建模的时候，带身的齿形参数要和头部卡扣的尺寸做匹配，齿距和齿深要保证卡扣能顺利卡入，同时带身弯折部分的圆角要做合理处理，避免弯折的时候出现应力集中，导致实际生产出来的扎带在弯折位置容易断裂；头部的锁孔内部要做适当的脱模斜度，方便注塑生产的时候顺利脱模，卡扣的位置要做适当的弹性余量设计，保证穿带的时候卡扣能顺利被带身顶起，穿入之后能回弹卡入齿槽。实际选型的时候，这个规格的扎带属于轻型捆扎件，不能用来捆扎重量大的硬质物件，也不能作为承重吊挂件使用，仅适用于轻型物件的捆扎固定，在布线场景里使用的时候，要和被捆扎的线缆材质兼容，避免长期接触出现材质腐蚀的情况，不同批次的扎带因为原料配比的细微差异，锁止力度和韧性会有小幅区别，选型的时候可以根据实际使用环境选择对应耐候等级的原料生产的产品。
