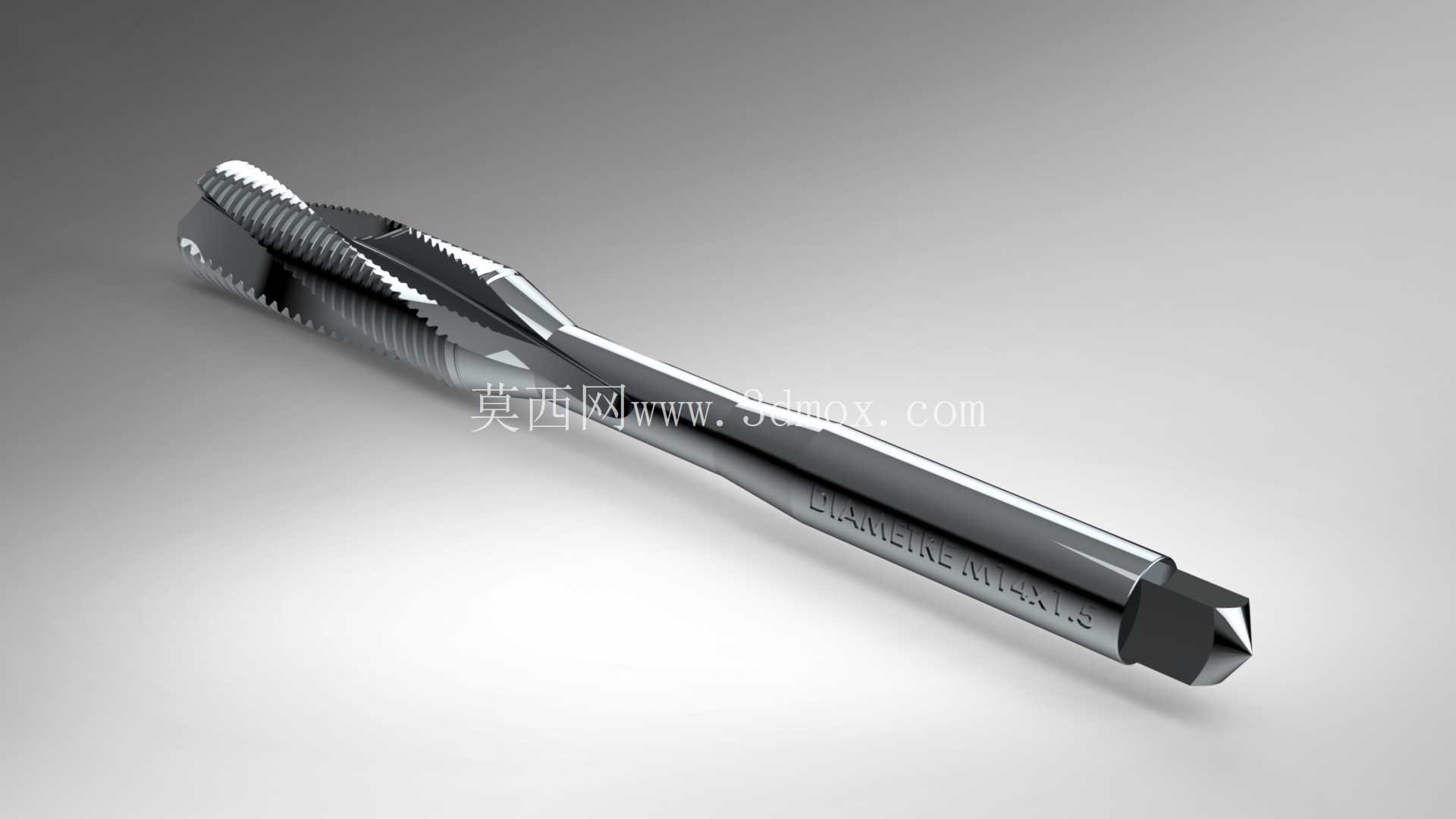

M14x1.5规格螺旋槽机用丝锥结构设计

　　在金属切削加工的螺纹成型工序里，螺旋槽丝锥是盲孔内螺纹加工的核心刀具之一，这款M14x1.5规格的螺旋槽丝锥，针对普通碳素钢、合金结构钢、有色金属等常见工件材料的内螺纹加工场景设计，适配台式钻床、立式加工中心、摇臂钻床等常用机加工设备的装夹使用需求。从实际加工的工况出发，这款丝锥的排屑槽采用大螺旋角设计，切削过程中切屑会沿着螺旋槽方向向上排出，能够有效避免盲孔加工时切屑堆积在孔底刮伤已加工螺纹表面，同时降低切屑卡滞造成丝锥崩刃、折断的概率，这也是螺旋槽丝锥相较于直槽丝锥在盲孔加工场景下的核心优势。

　　丝锥的工作部分分为切削锥与校准段两部分，切削锥采用磨制出的不完整牙型结构，承担主要的切削负荷，切入工件时能够逐步完成螺纹牙型的成型，减少单齿切削受力；校准段为完整的M14x1.5螺纹牙型，在切削过程中起到导向、修光螺纹牙侧的作用，保证加工出的螺纹精度符合普通内螺纹的公差要求。夹持部分采用标准的方尾结构，能够与钻床、攻丝机的丝锥夹头可靠配合，传递切削扭矩，方尾的尺寸匹配通用丝锥夹套的装夹范围，不需要定制专用夹具即可完成装夹，适配车间现有工装条件。从结构设计的细节来看，丝锥的芯部厚度经过合理设计，既保证了刀具整体的刚性，避免攻丝过程中因扭矩过大出现扭断失效，又给排屑槽留出了足够的容屑空间，保证切屑能够顺畅排出不会堵塞在槽内。

　　切削刃的前角、后角经过优化匹配，针对常见的钢材加工工况，前角选取合适的角度降低切削阻力，后角保证切削刃的锋利度同时减少刃口与工件的摩擦，降低加工过程中的切削热，提升刀具的使用寿命。这款丝锥适配的加工底孔直径为12.5mm，符合M14x1.5细牙螺纹的底孔加工规范，实际使用时需要根据工件材料的塑性差异微调底孔尺寸，塑性较大的材料可适当加大底孔直径，避免攻丝过程中出现挤牙、烂牙的问题。丝锥的总长度、工作段长度都符合机用丝锥的通用尺寸规范，装夹后伸出夹头的长度能够覆盖常规盲孔螺纹的加工深度需求，加工深度不超过3倍螺距的盲孔时，排屑效果与加工稳定性都能得到保证。

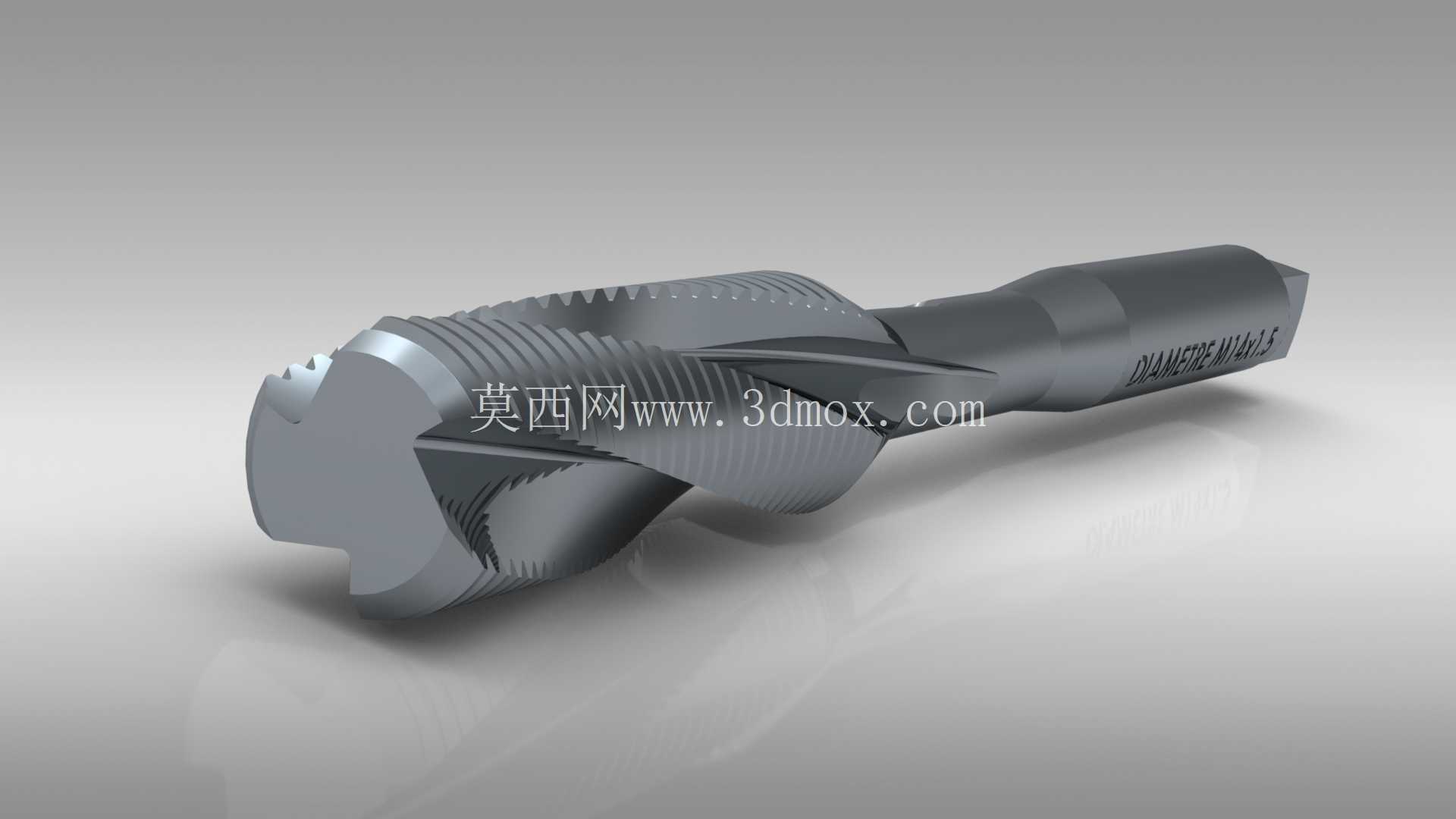

　　在实际生产场景中，这类丝锥常被用于零部件装配孔的内螺纹加工，比如机械设备的壳体连接螺纹、工装夹具的安装螺纹、五金构件的紧固螺纹加工，加工出的螺纹能够与对应规格的外螺纹件可靠配合，满足螺纹连接的紧固力与装配精度要求。建模过程中完整还原了丝锥的螺旋槽曲面、切削锥牙型渐变、方尾夹持结构、表面牙型细节，能够用于刀具结构教学、加工工艺仿真、工装装配模拟等场景，模型的几何特征与实物刀具的结构参数保持一致，可直接用于虚拟装配中的干涉检查、加工路径模拟验证等工作。
