双门防护电气柜工业结构设计

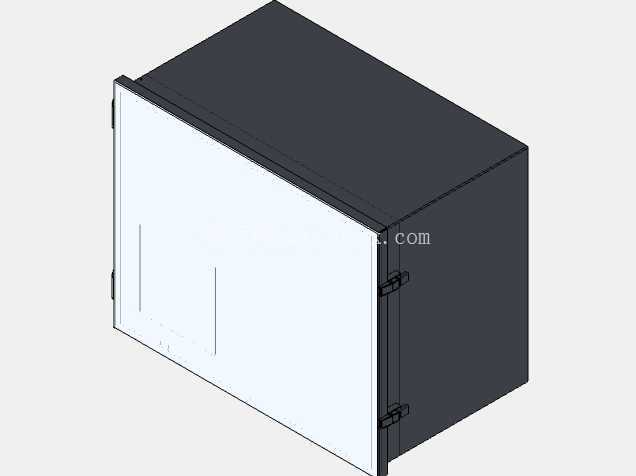

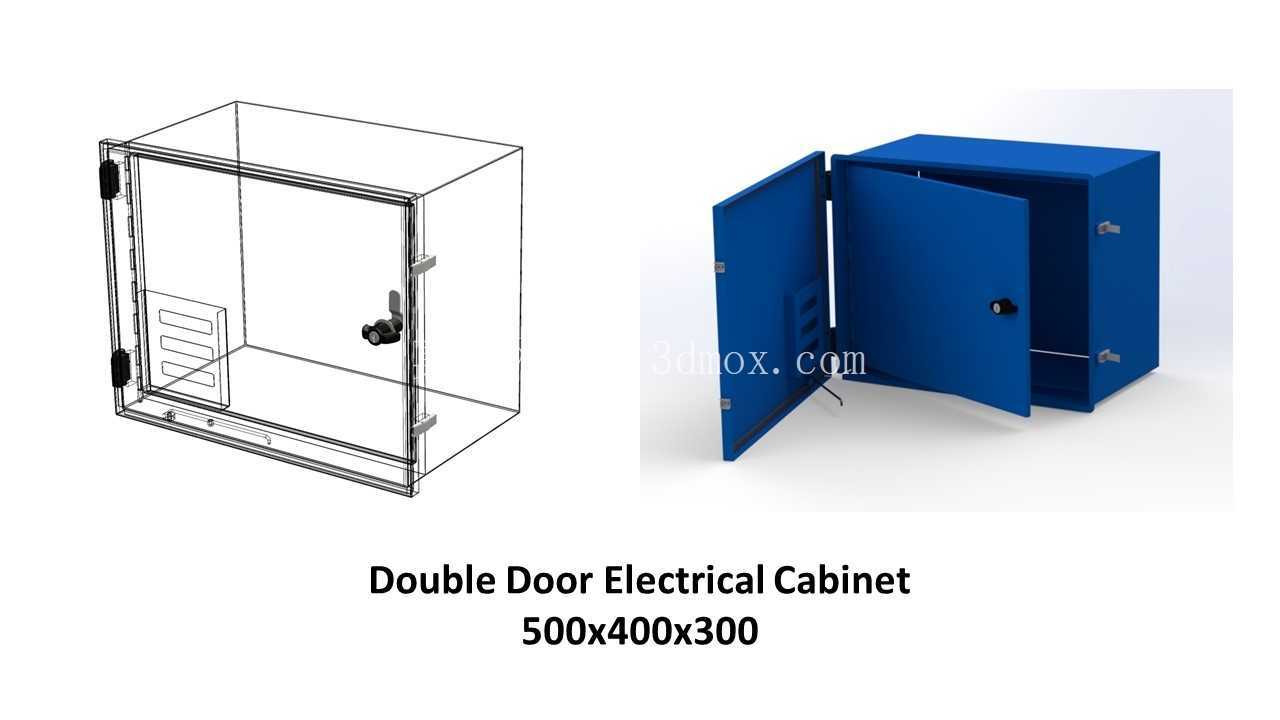

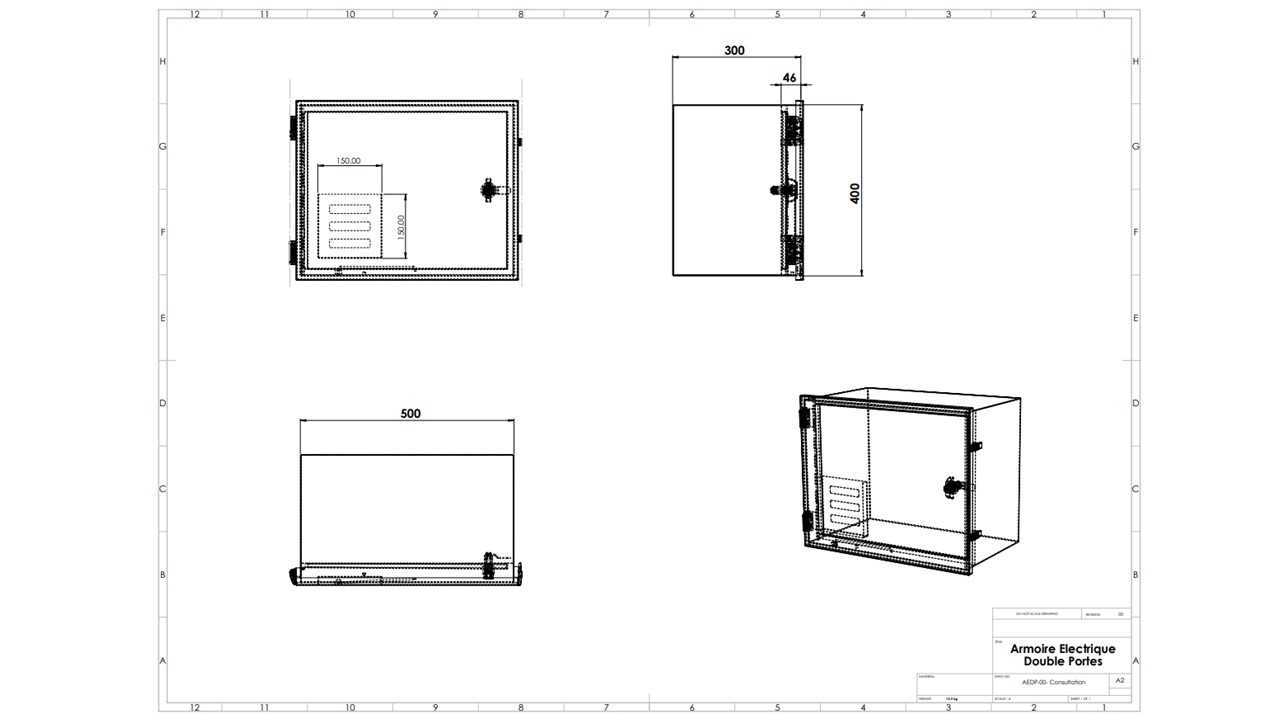

　　这款双门电气柜体的设计，核心围绕工业现场配电与电气元件承载的实际需求展开，整体外形尺寸控制在500mm×400mm×300mm的紧凑规格，适配车间墙面挂装、设备旁侧就近安装等多种场景，不会占用过多生产区域的通行与操作空间，对于小型设备配套、局部工位配电改造这类对安装空间有严格限制的场景，该尺寸边界能够很好地嵌入现有设备布局，无需额外调整周边管线与工位排布。

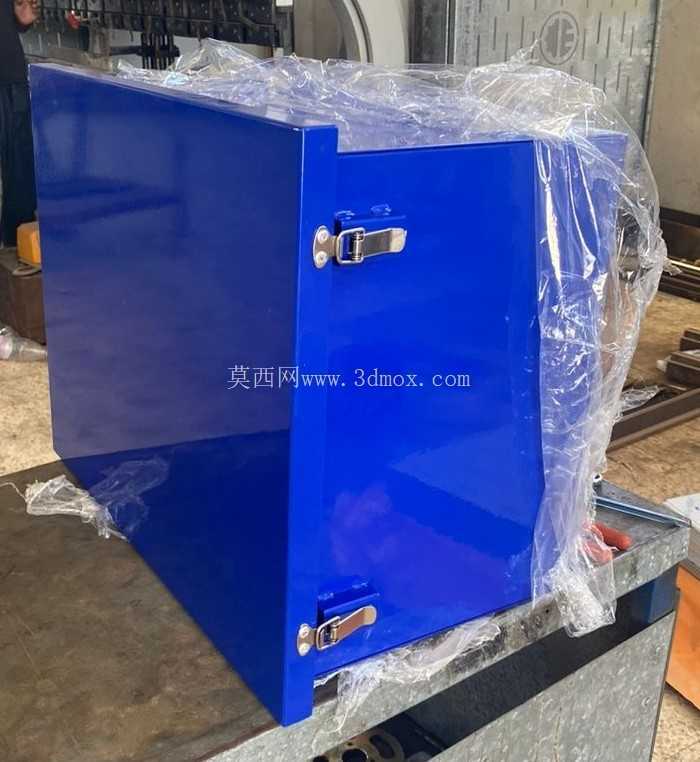

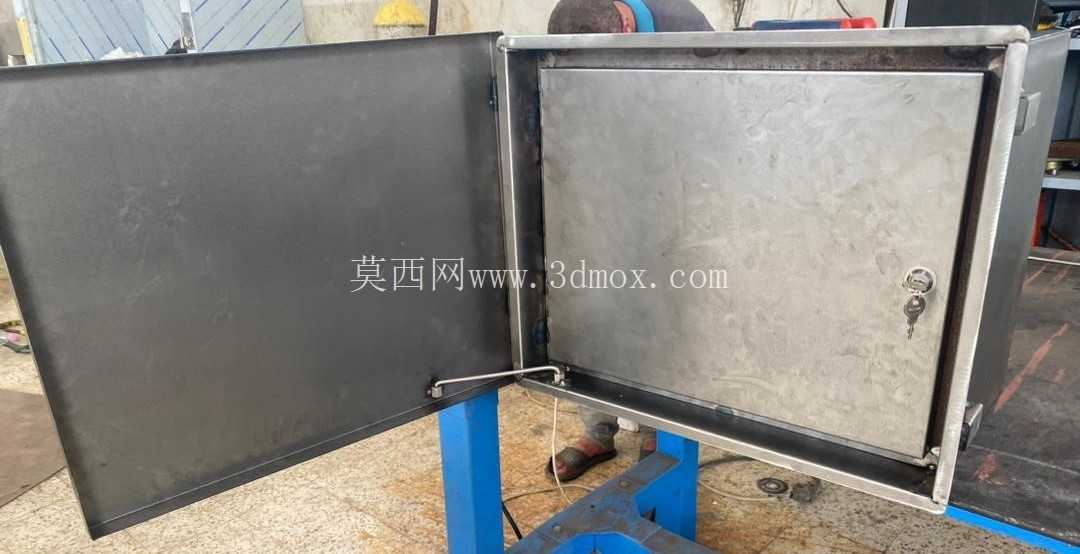

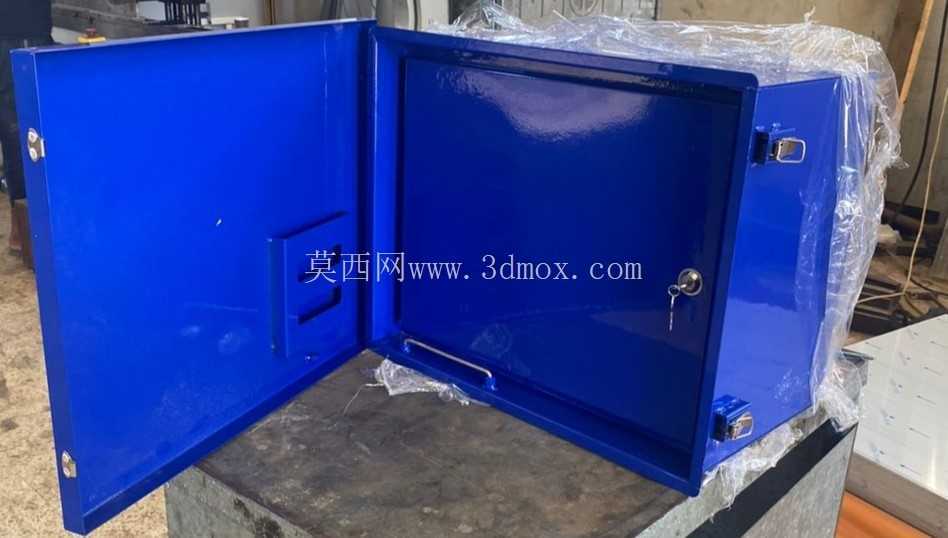

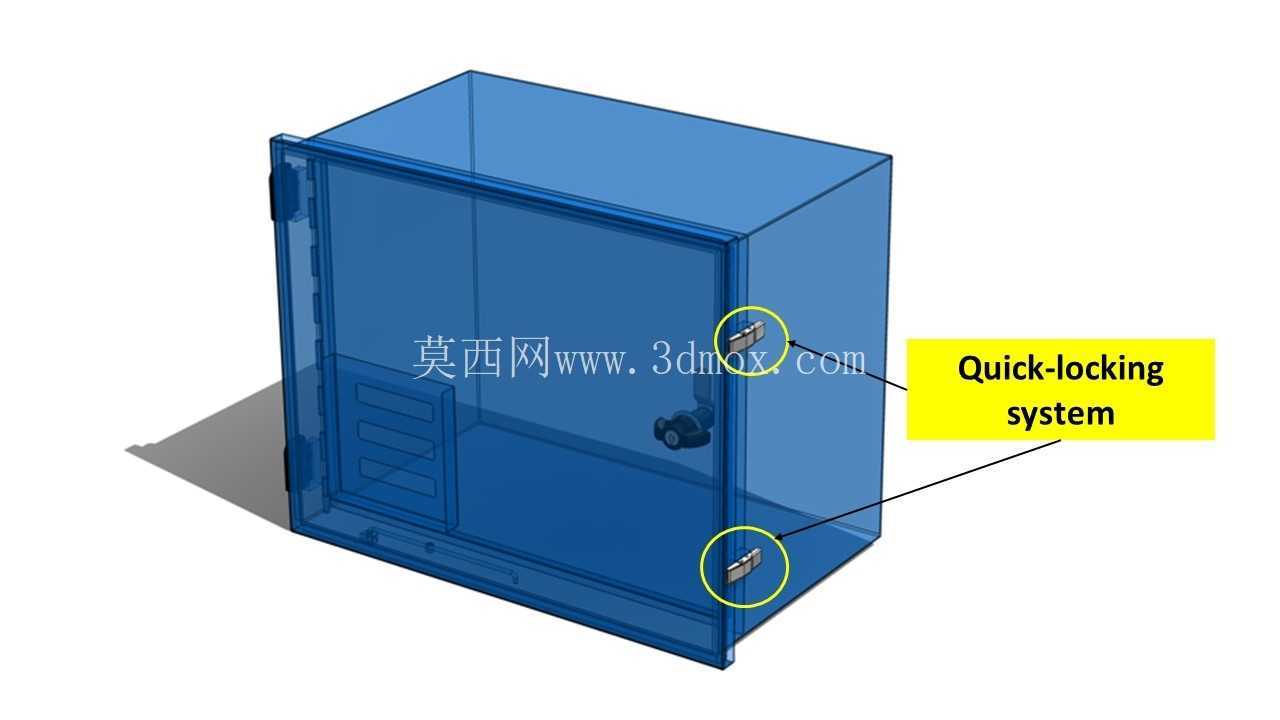

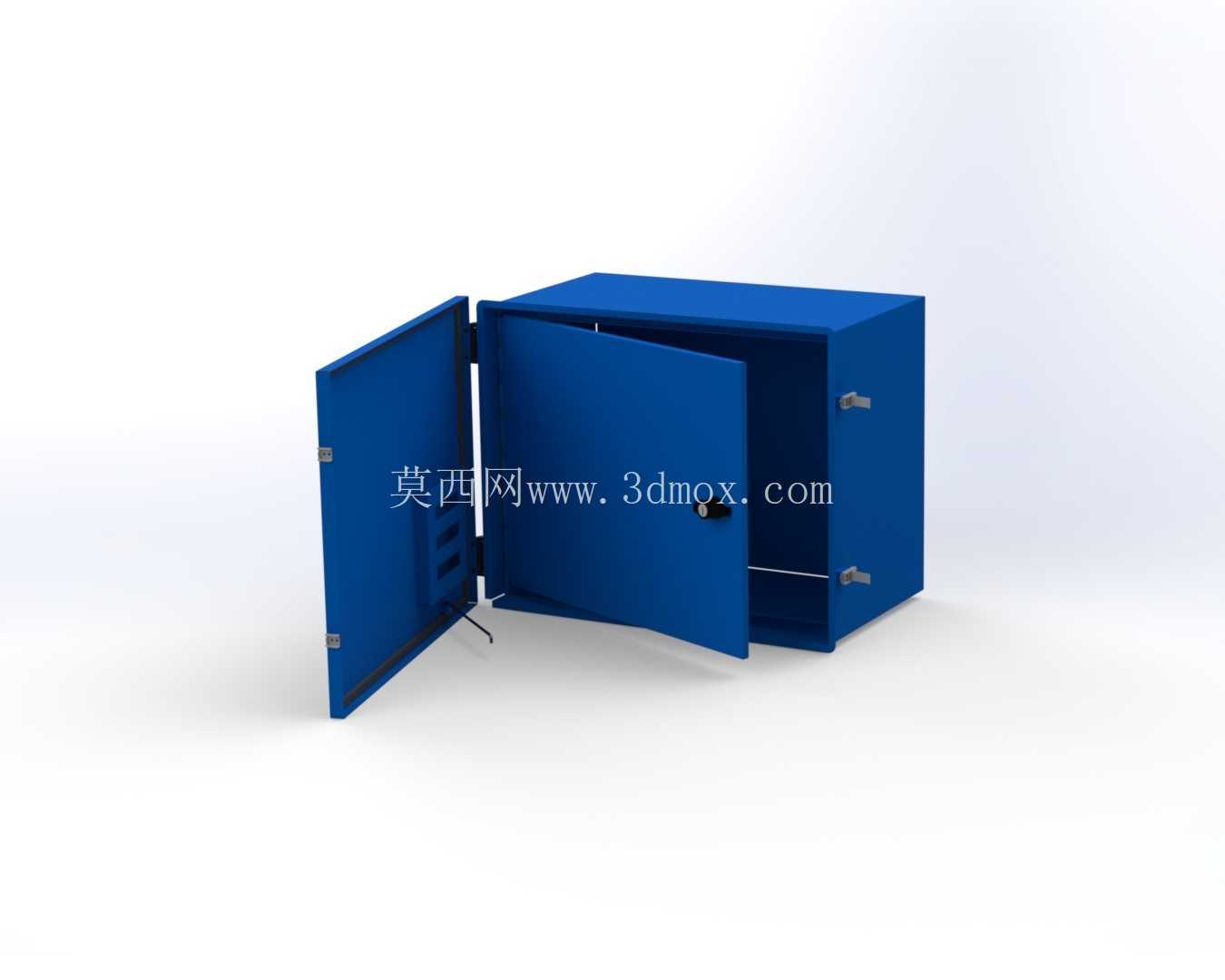

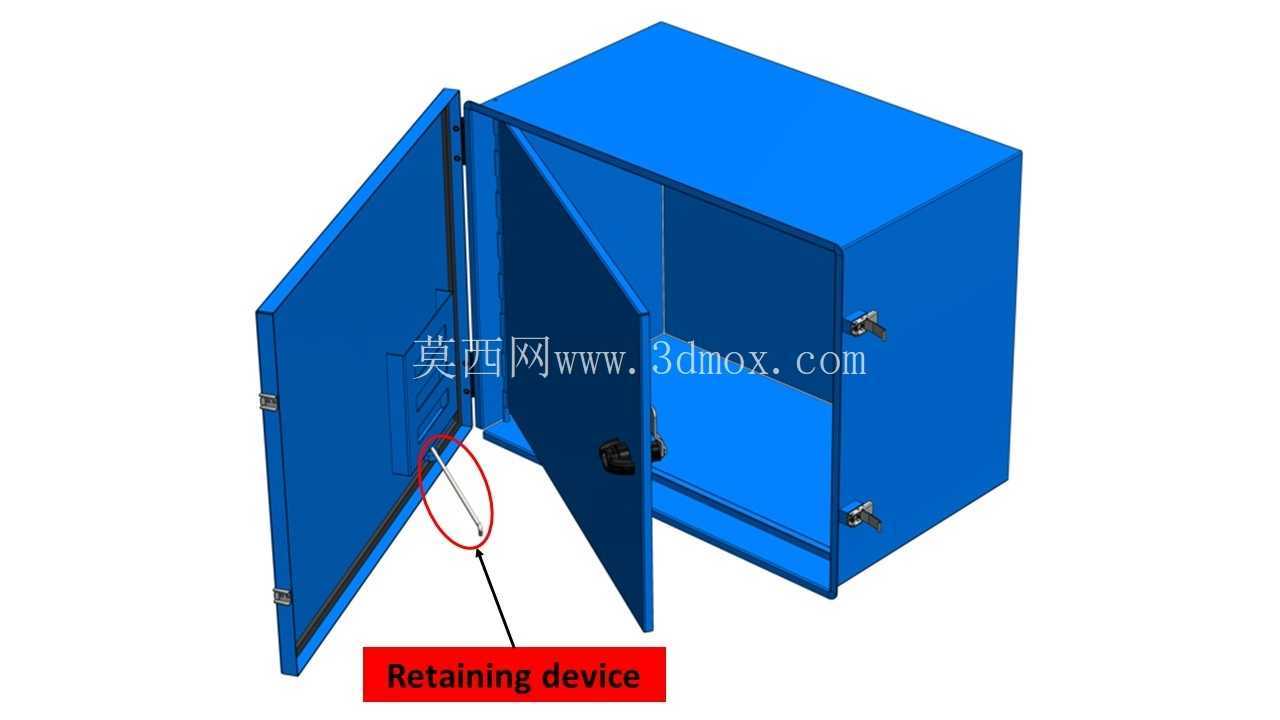

　　从结构功能设计来看，柜体采用双层门防护逻辑，外门配置快速锁定结构，日常巡检、常规操作时无需借助额外工具即可快速开启，能够大幅降低一线运维人员的操作耗时，适配生产现场高频次的日常点检需求；内门配置带钥匙的机械锁具，作为带电区域的二级防护屏障，仅授权运维人员可开启接触内部带电元件，从结构层面规避非专业人员误触带来的安全风险，完全符合工业电气防护的安全规范要求。外门开启位置配套设置了专用的固定装置，门体开启后可稳定保持在固定开度，不会因为现场气流、意外碰撞出现门体回弹磕碰操作人员的情况，充分考虑了现场操作的实际安全细节。

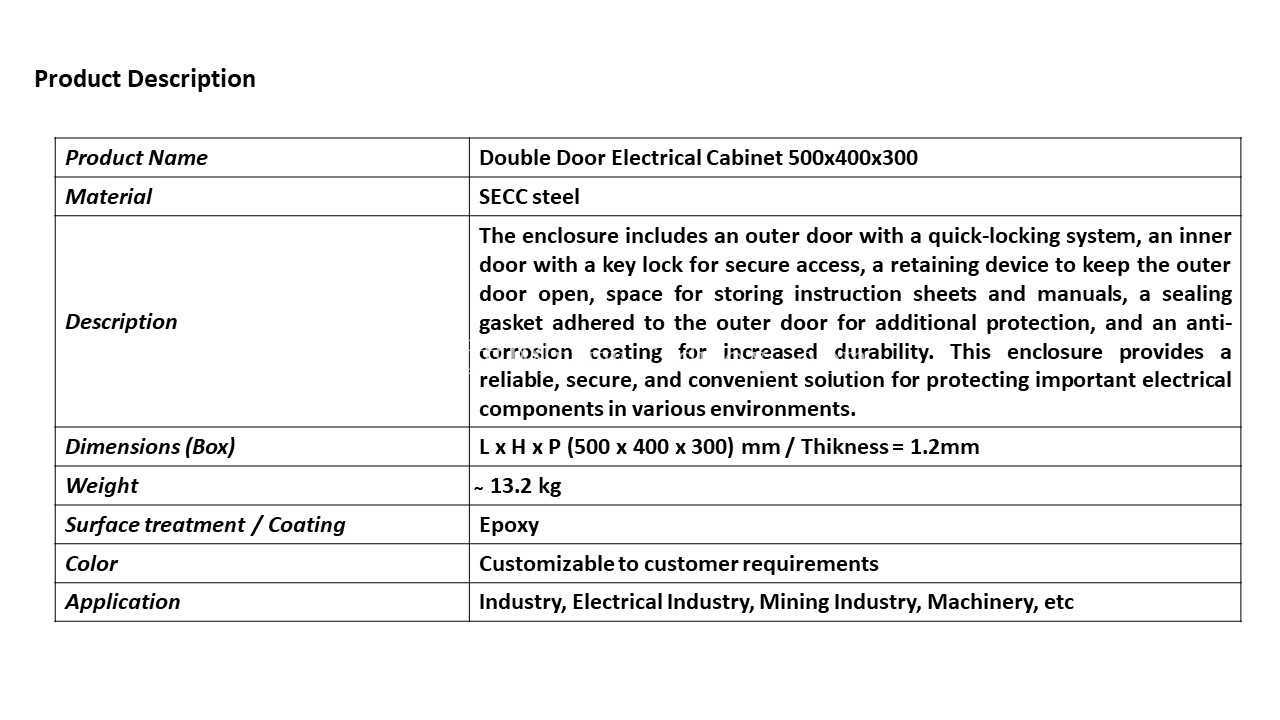

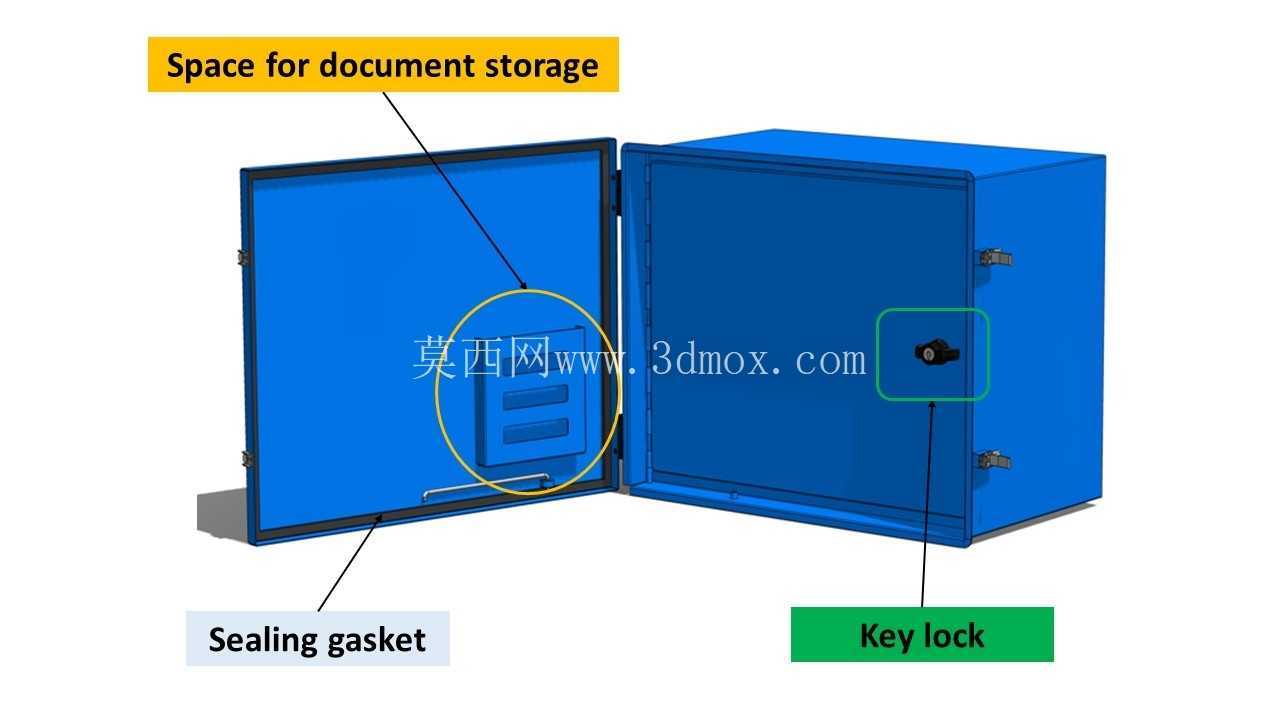

　　柜体内部预留了专门的文档存放空间，可放置对应回路的接线图纸、运维说明、元件手册等纸质资料，避免现场运维时出现资料与设备分离、查找不便的问题，这点在多柜体排布的车间场景中实用性极强，运维人员无需往返资料室调取图纸，在设备旁即可完成故障排查与参数核对。外门内侧粘贴的密封垫片，能够在柜门闭合时填充门体与柜体框架之间的装配间隙，有效阻挡生产现场的粉尘、飞溅水汽进入柜体内部，降低内部电气元件积灰、受潮引发的短路、接触不良等故障概率；柜体表层的防腐涂层处理，可适配普通机加工车间、仓储区域、轻度腐蚀环境的现场工况，延长柜体在复杂工业环境下的使用寿命，减少后期柜体锈蚀带来的维护更换成本。

　　在安装适配性上，该尺寸的柜体可容纳小型断路器、端子排、小型控制变压器、信号继电器这类常规低压电气元件，内部安装板预留了通用的元件安装孔位，设计人员可根据实际配电需求灵活调整元件排布，无需对柜体结构进行二次加工即可完成内部元件装配；柜体的进出线孔可根据现场布线方向选择上下或者侧面开孔，适配不同走向的电缆布线需求，减少现场布线的弯折半径，降低线缆施工的难度。双层门的结构设计也让柜体面板的标识布置更加灵活，外门可粘贴回路标识、安全警示标识，内门可粘贴接线原理图、元件清单，兼顾日常操作的标识识别需求与运维时的图纸查阅需求。

　　从结构强度设计来看，柜体采用一体化弯折成型的框架结构，边角位置做了圆弧过渡处理，既避免了尖锐边角在安装、运维过程中划伤操作人员，也提升了柜体整体的抗形变能力，在挂装或者落地放置时不会因为内部元件的重量出现柜体变形，保证门体闭合后的密封性能长期稳定。锁具位置做了局部加强处理，避免长期开关门带来的锁位松动、门体下垂问题，降低长期使用后的维护调整频次。整体设计没有冗余的装饰结构，所有结构细节都围绕工业现场的实际使用需求展开，在紧凑的尺寸范围内最大化实现电气防护、操作便捷、运维高效的核心功能，能够为内部安装的电气元件提供稳定可靠的防护屏障，适配各类工业场景下的小型配电、设备控制的柜体使用需求。
