带齿环铰接式快装管夹紧固结构

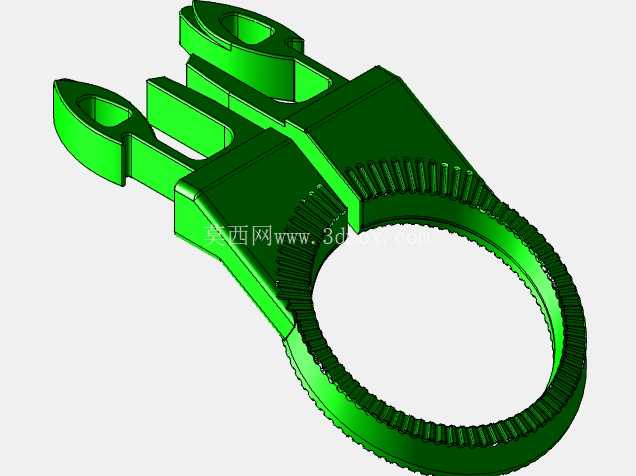

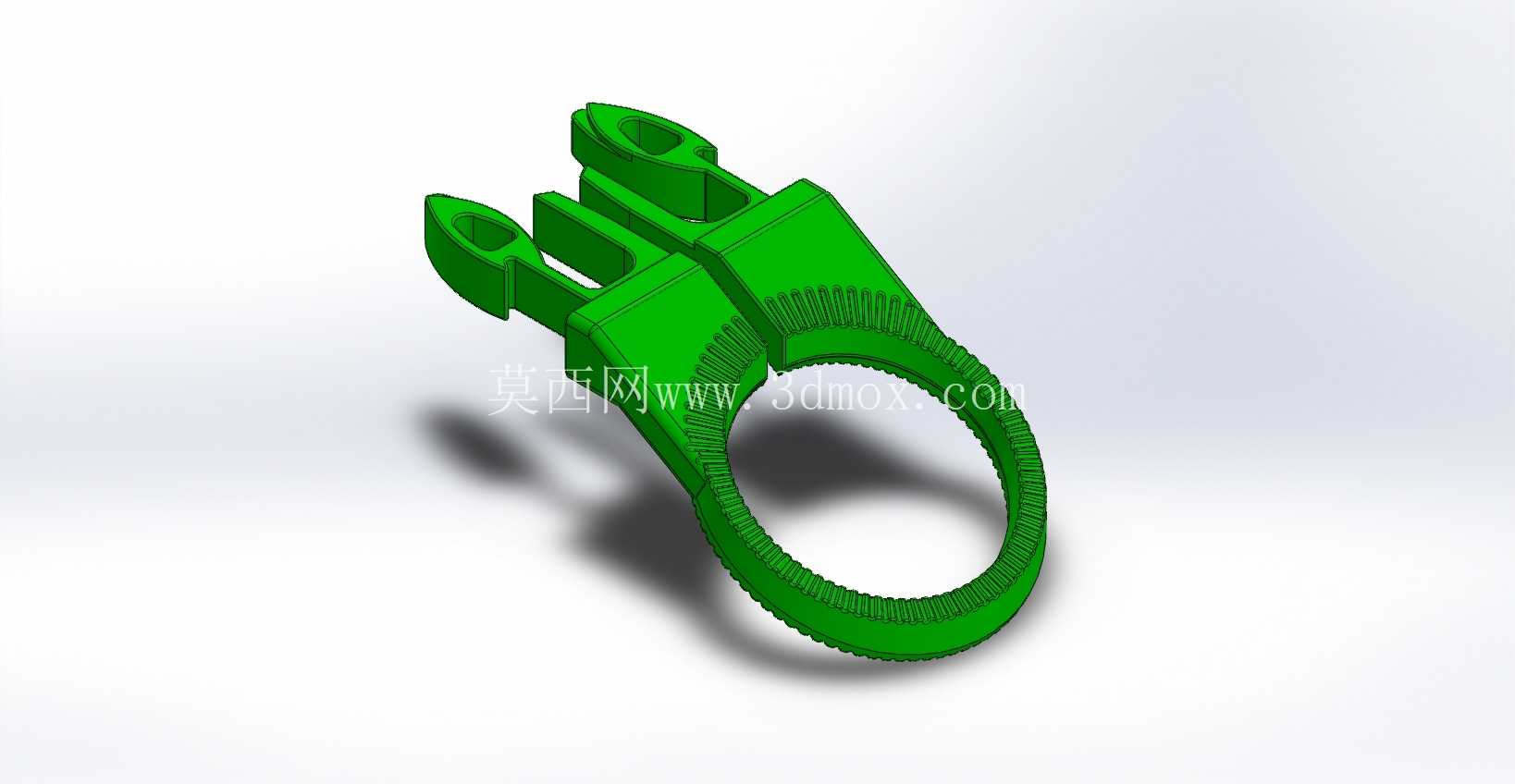

　　这款带齿环铰接式快装管夹，是管路布设场景里常用的紧固连接件，日常在气动管路排布、低压流体输送管线固定、设备外置线束集束防护等场景都能见到它的身影，和传统的喉箍、双螺栓管夹相比，它的拆装效率更高，不需要额外搭配扳手等工具，徒手就能完成开合与锁紧操作，在设备维保、临时管线改道的作业里能省下不少拆装时间。从结构设计来看，它采用单轴铰接的开合式结构，一端是带内齿的环形抱紧段，内齿沿着环体内壁整圈均匀排布，齿形做了小角度的倒棱处理，既可以增加和被固定管件外壁的接触摩擦力，避免管件受轴向力时出现窜动，又不会因为齿尖过于锋利划伤管件外壁的防护层，不管是PVC软管、尼龙气管还是表面做了喷塑处理的金属硬管，都能适配抱紧。

　　环形段的壁厚做了等强度设计，靠近铰接轴的位置壁厚略大于环体中段，因为开合过程中这个位置的应力集中系数最高，适当增加壁厚可以提升反复开合后的抗疲劳寿命，避免长期使用后出现铰接根部断裂的问题。另一端是双叉式的锁扣对接结构，两个叉臂上预留了对应的锁止卡槽，和铰接端延伸出来的卡扣凸台配合，扣合后能形成稳定的锁止力，不会因为管路振动出现松脱。锁扣位置还做了防滑的按压凸纹，徒手按压解锁的时候不容易打滑，哪怕手上沾了少量油污也能顺利操作。从安装边界来看，这款管夹的环形抱紧内径适配常规的中小通径管件，环体闭合后整体的外轮廓尺寸紧凑，不会占用过多的安装空间，在管路排布密集的设备内部，相邻管夹之间的最小安装间距可以控制在很小的范围，不会出现结构干涉。

　　铰接轴的位置做了翻边铆接处理，轴和孔之间的间隙控制在合理范围，既保证开合动作顺畅没有卡滞，又不会因为间隙过大出现环体错位，导致抱紧时受力不均。和普通的塑料卡扣管夹不同，它的环体齿形做了渐变设计，靠近开口位置的齿高略低于环体中段，扣合过程中齿面会逐步和管件外壁接触，不会出现刚扣合就刮伤管件表面的问题。在实际使用中，这类管夹除了固定管件之外，还可以用来集束固定多根直径较小的线束，把多根控制线束整理成束后用它抱紧，能让设备内部的走线更规整，后续排查线路的时候也更容易梳理。

　　设计的时候还考虑了耐温性能，结构的壁厚均匀性控制得很好，注塑成型的时候不容易出现缩痕、翘曲等缺陷，成型后的开合一致性好，批量生产的时候尺寸稳定性高，不需要做太多的后续修配就能直接投入使用。锁止结构的扣合行程做了优化，按压到位后会有清晰的触感反馈，操作人员不需要反复确认就能判断是否锁止到位，能有效降低安装不到位导致的松脱风险。环体的外侧做了平滑的过渡处理，没有尖锐的棱角，安装过程中不会划伤操作人员的手部，也不会刮蹭到相邻的其他管线或零部件。在一些需要经常拆装的测试工位，这类快装管夹的优势更明显，不需要反复拧动螺栓，单次拆装时间比传统螺栓紧固的管夹缩短七成以上，长期使用下来能大幅提升维保作业的效率。铰接位置的铆接强度经过校核，能承受超过额定抱紧力三倍的拉脱力，不会出现正常使用过程中铰接轴脱开的问题。环体的开合角度做了限位设计，最大开合角度刚好能让管件顺利放入环内，不会因为开合角度过大导致铰接部位出现塑性变形，延长了产品的使用寿命。
