多工位旋转定位夹持工装结构设计

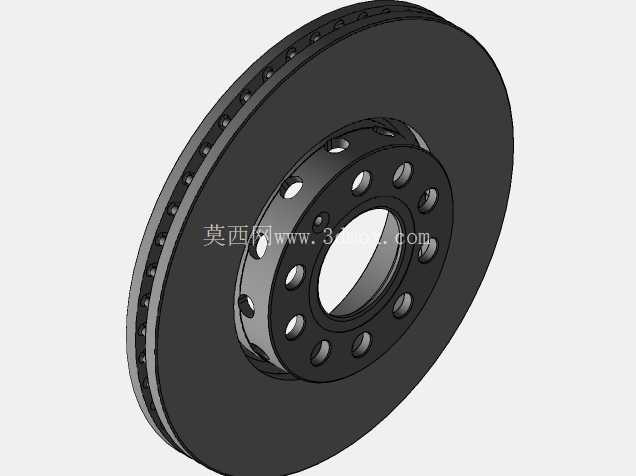

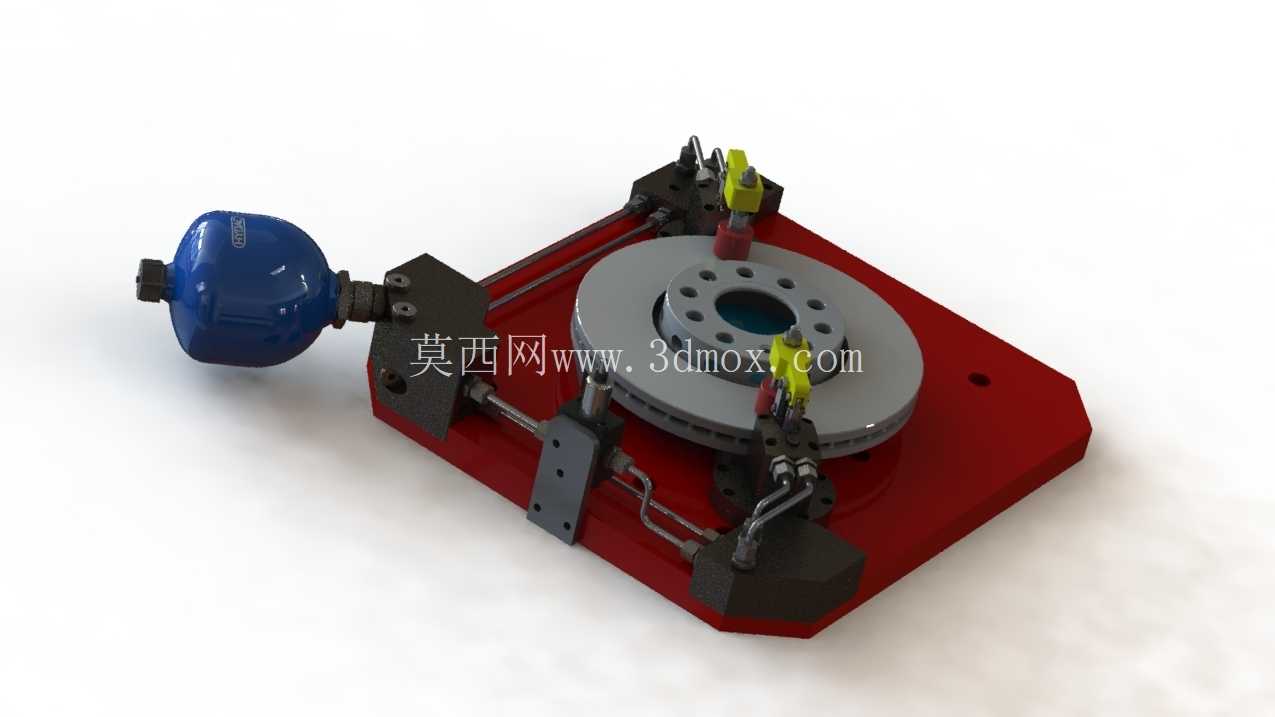

　　该结构属于精密加工工位配套的旋转夹持工装，主要应用于中小型盘类、法兰类零件的多工序流转加工场景，可在单台设备工位上完成零件周向不同位置的钻孔、倒角、端面铣削等工序加工，无需重复拆装工件即可完成多工位角度切换，能有效减少零件重复装夹带来的定位误差，同时缩短工序间工件转运、重新找正的辅助时间，在小批量多品种的盘类零件加工车间、精密零部件组装工位都有较高的适配性。

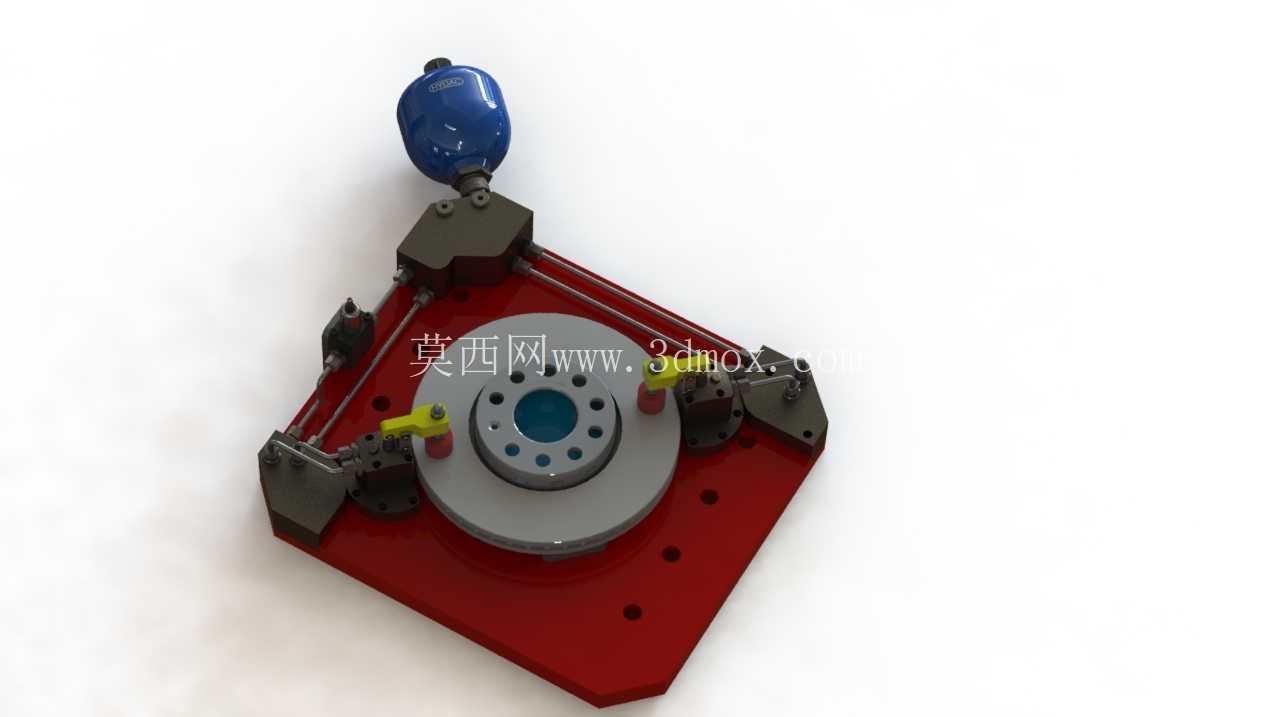

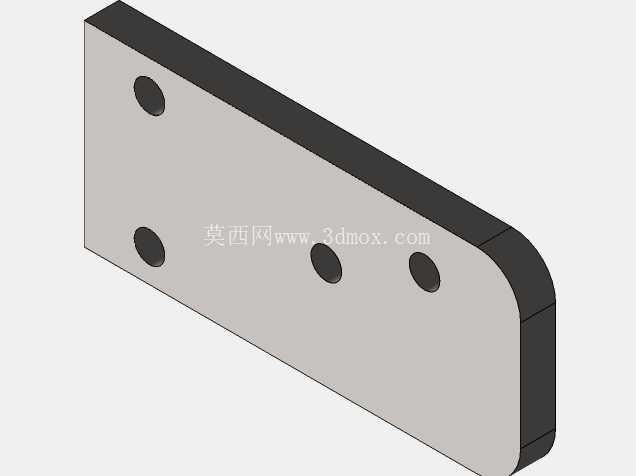

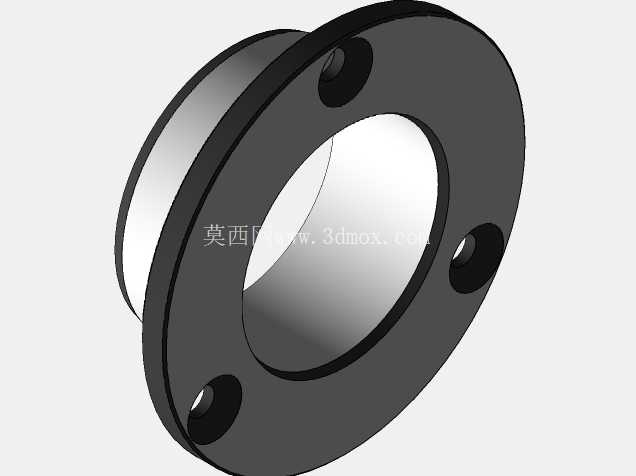

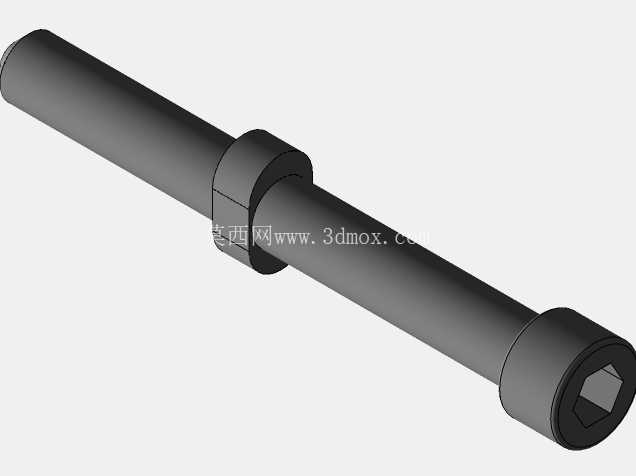

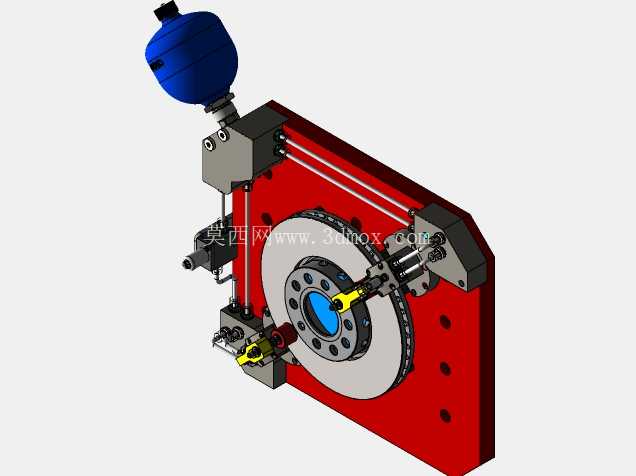

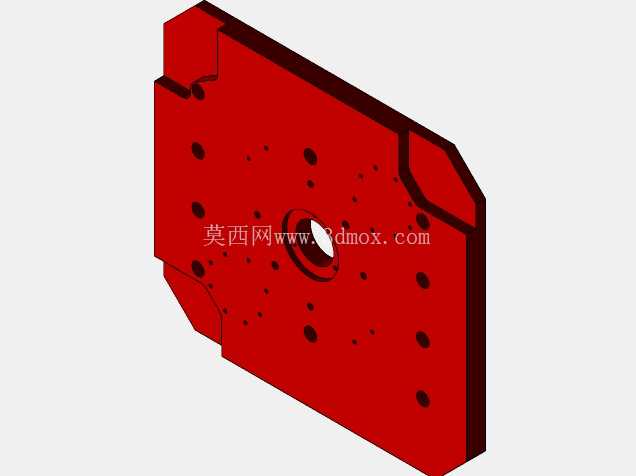

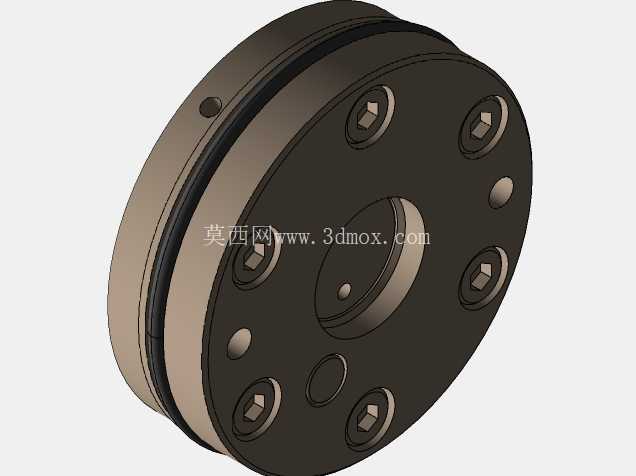

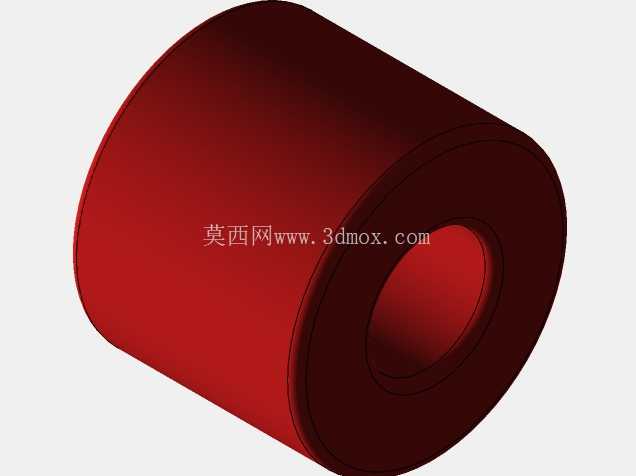

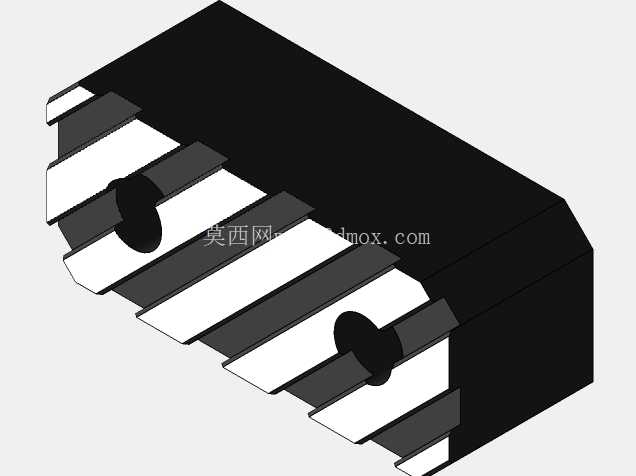

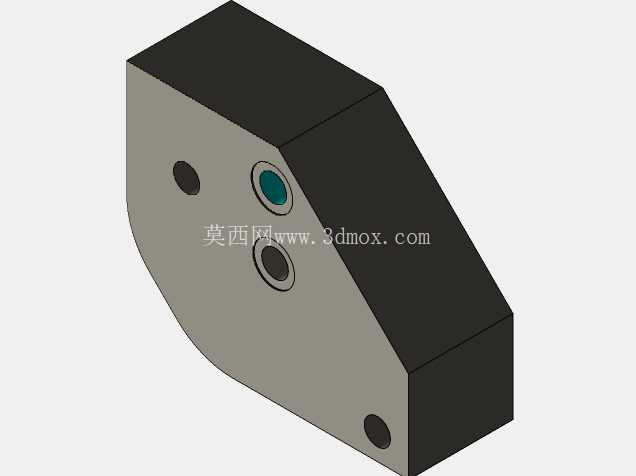

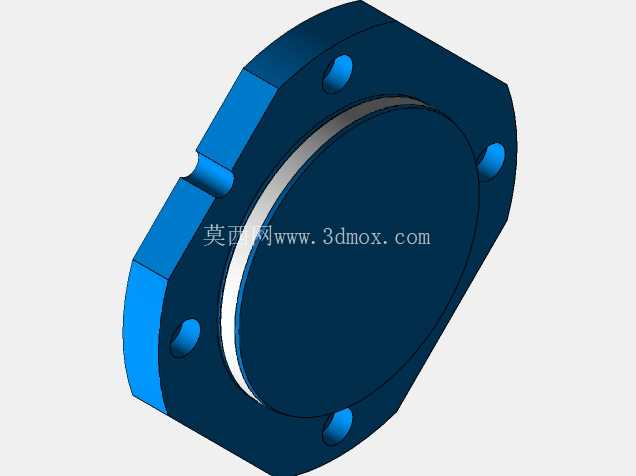

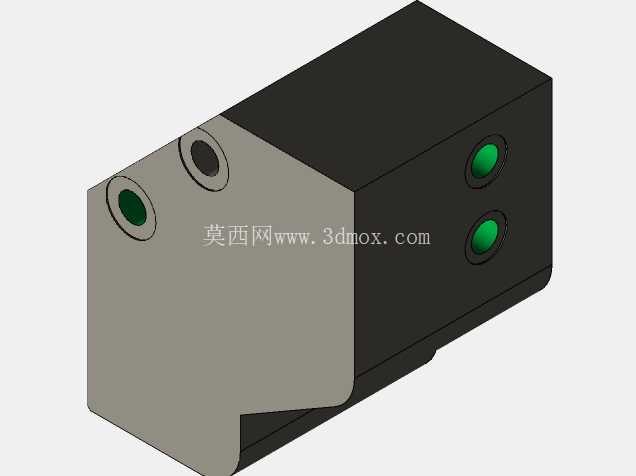

　　从功能特性来看，整套工装以底部方形安装基板为承载基础，基板上开设多组规则排布的沉头安装孔，可直接通过内六角螺栓固定在机床工作台或者流水线工位台面上，安装时可根据现场工位布局调整固定孔位，适配不同规格的工作台T型槽间距，安装边界可覆盖常规400mm×400mm以内的工位安装面，不需要额外制作过渡转接板。中部核心承载为带定位止口的圆形回转工作台，台面上开设的中心通孔可避让零件加工时的刀具伸出路径，也可作为工件中心定位的基准孔，配合不同规格的涨套或者定位销即可适配不同中心孔径的盘类零件，工作台端面均匀分布的螺纹孔可用于安装定制化的工件支撑块，针对异形零件也能通过调整支撑块位置实现稳定支撑。

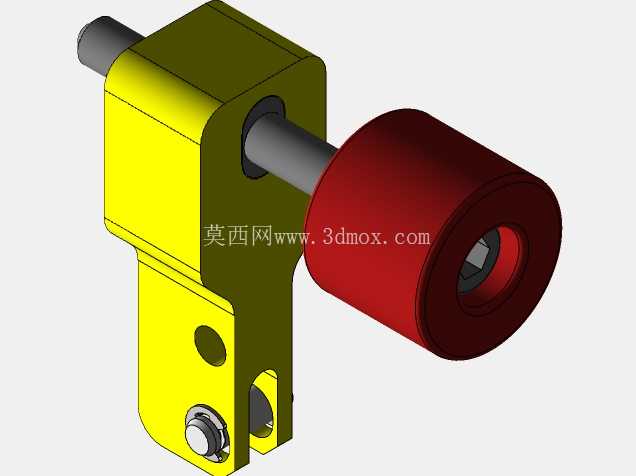

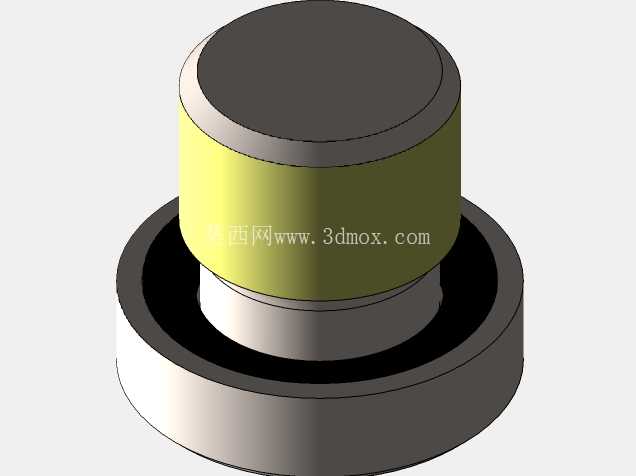

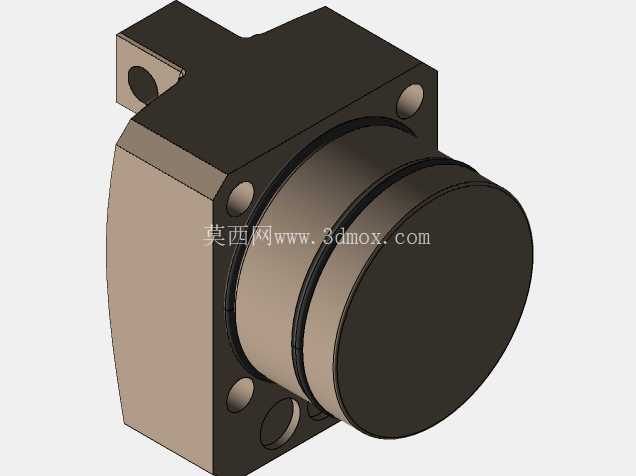

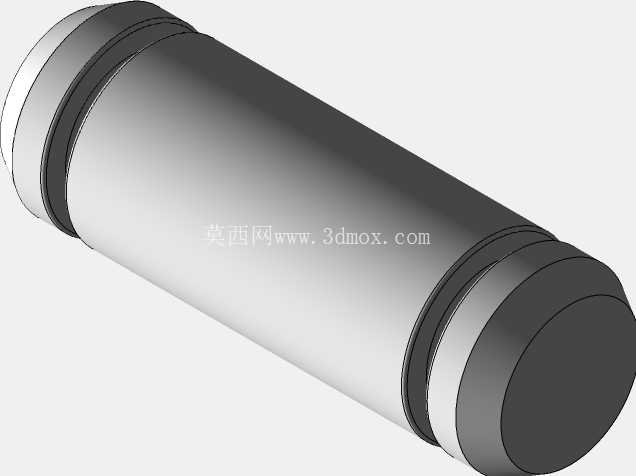

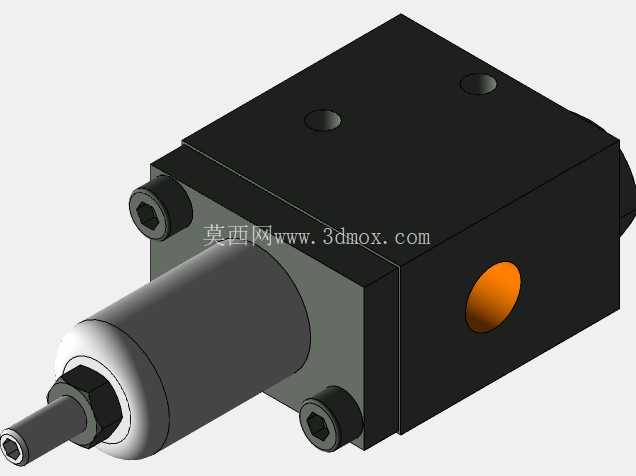

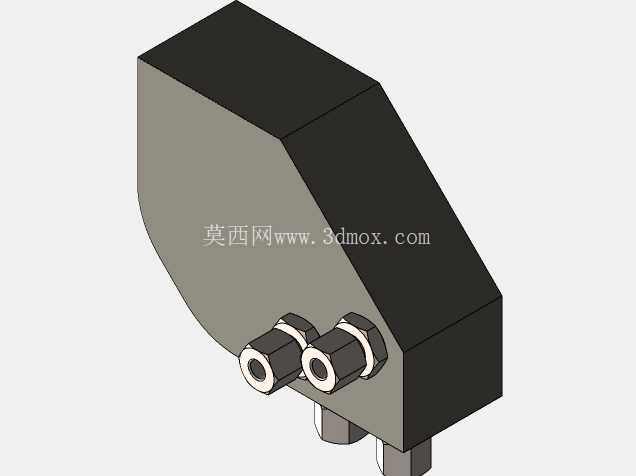

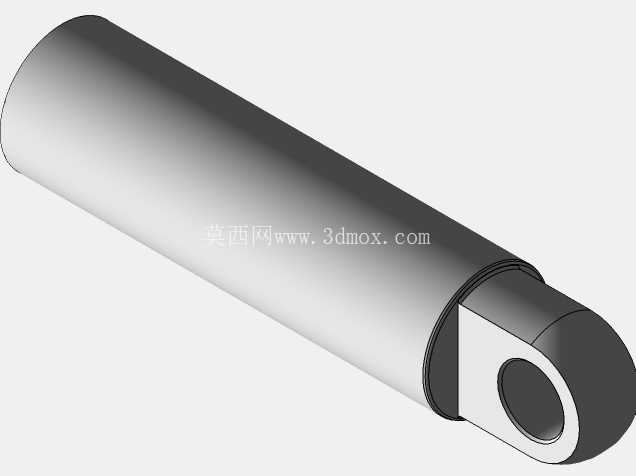

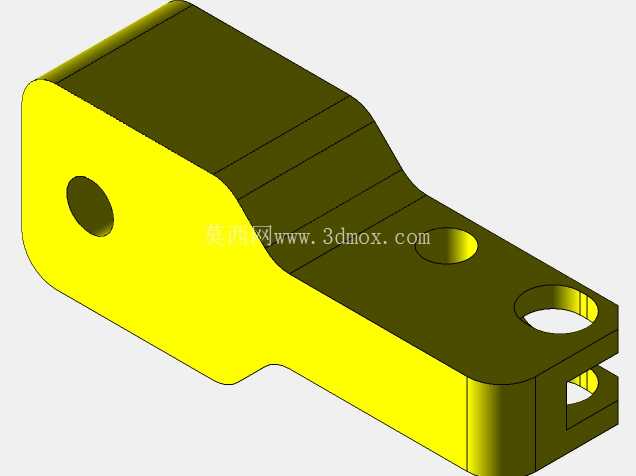

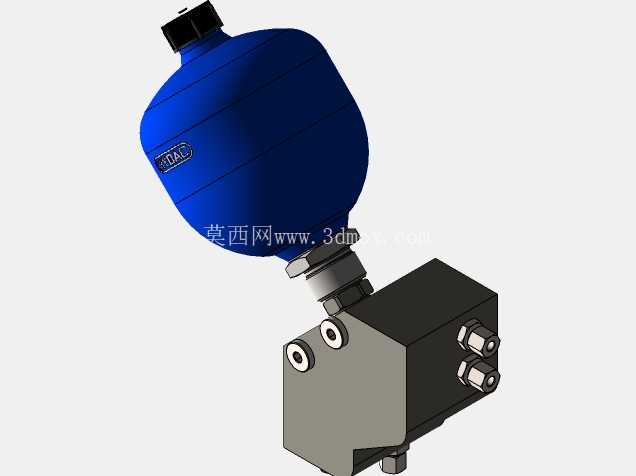

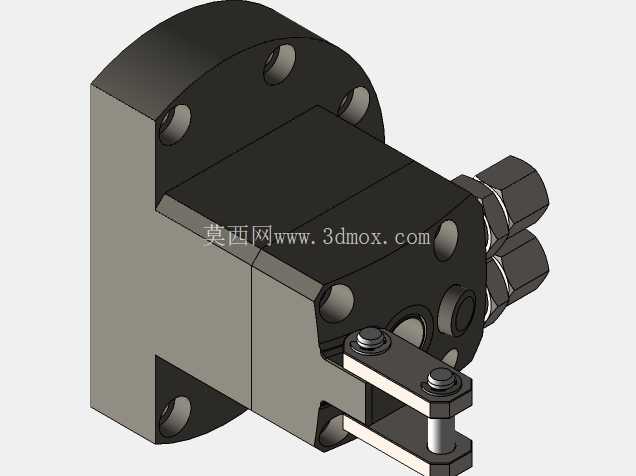

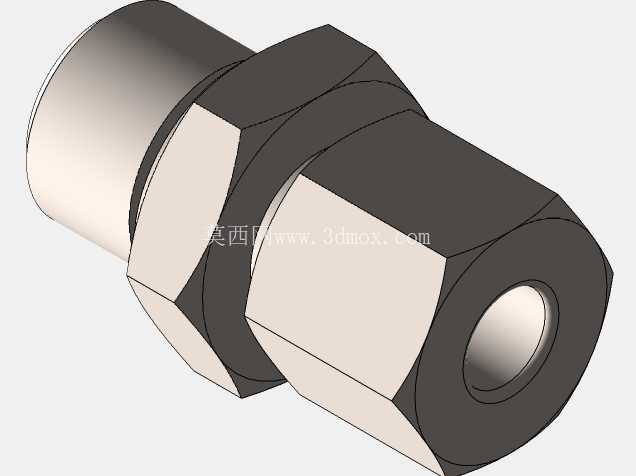

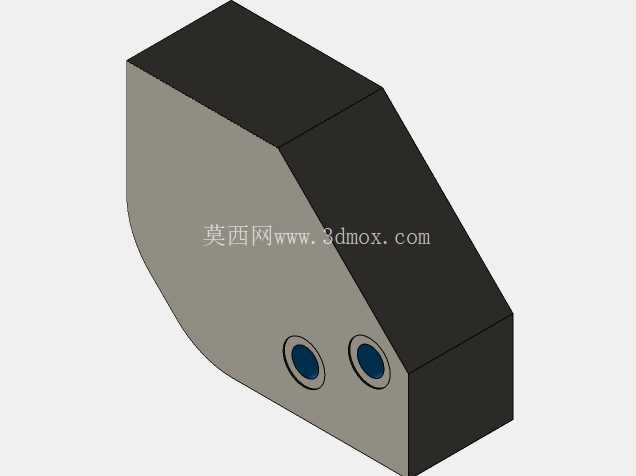

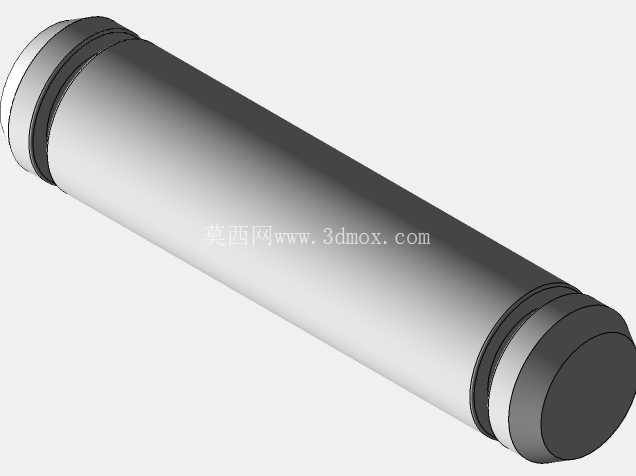

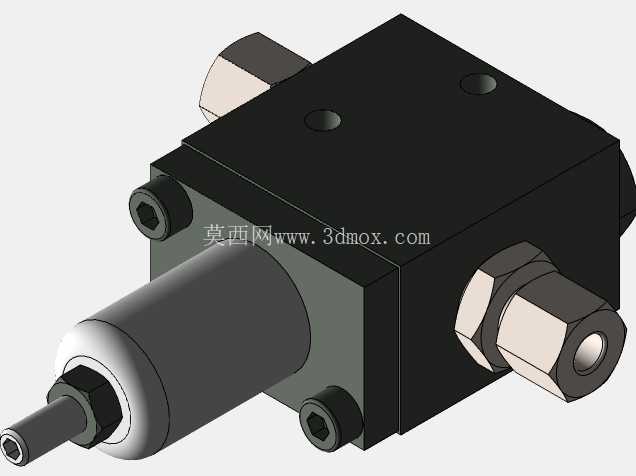

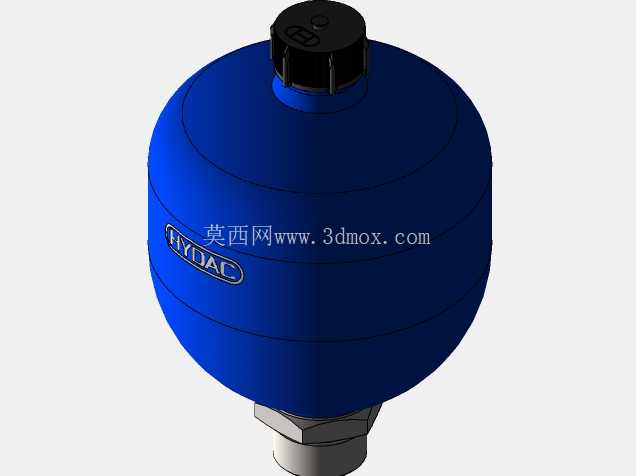

　　周向均匀布置的三组夹紧单元采用杠杆式夹紧结构，夹紧臂的压头位置可根据工件外径尺寸调整伸出长度，压头端部镶嵌聚氨酯缓冲垫，避免夹紧过程中刮伤工件已加工表面，夹紧单元的驱动端连接顶部的气动执行元件，通过气路控制可实现三组夹爪的同步夹紧与松开，夹紧力可通过气源压力调整，适配不同壁厚、不同材质的工件装夹需求，避免薄壁零件装夹变形。整套回转机构的角度定位采用高精度分度销结构，每次旋转可实现固定角度的精准定位，定位重复精度可控制在0.02mm以内，满足多数精密加工工序的定位要求，手动旋转操作时阻尼适中，操作人员单手即可完成工位切换，旋转到位后分度销自动弹入定位孔实现锁止，不需要额外操作锁紧手柄，操作流程简洁高效。

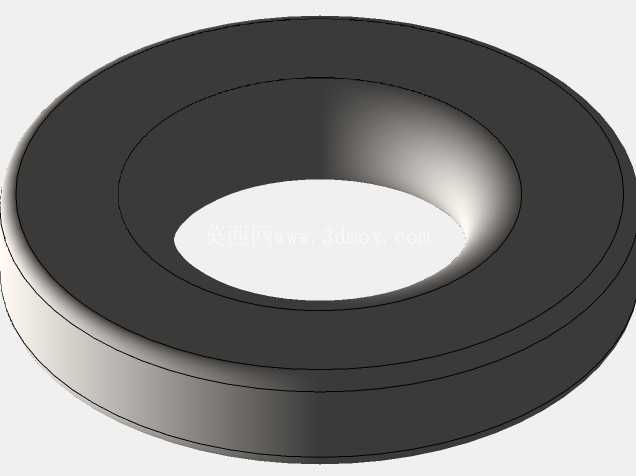

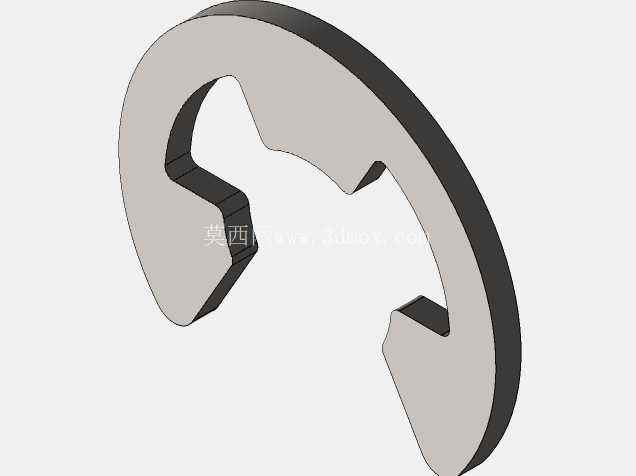

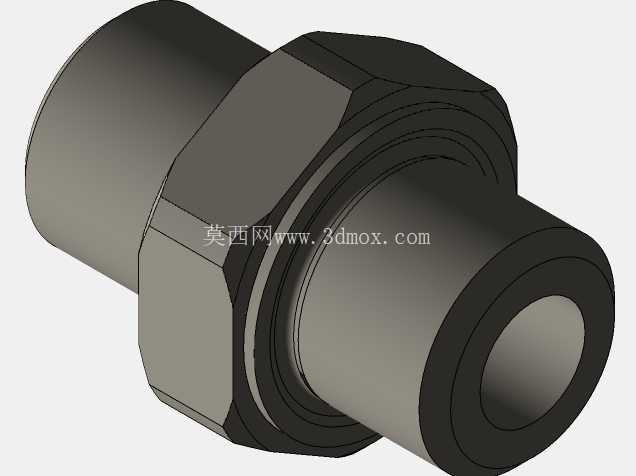

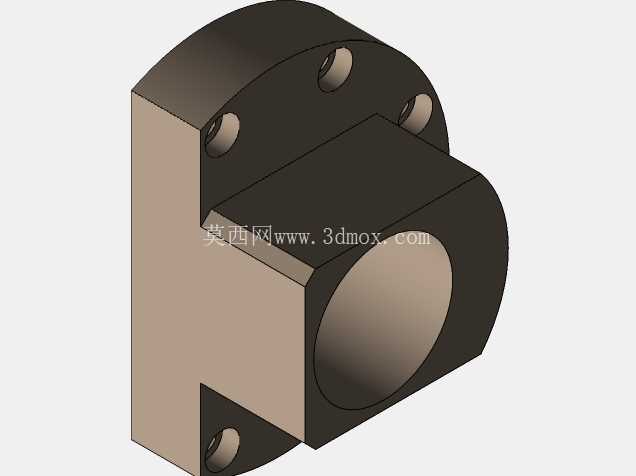

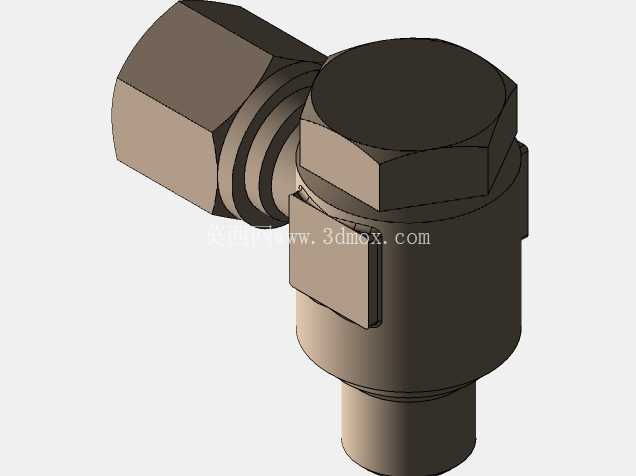

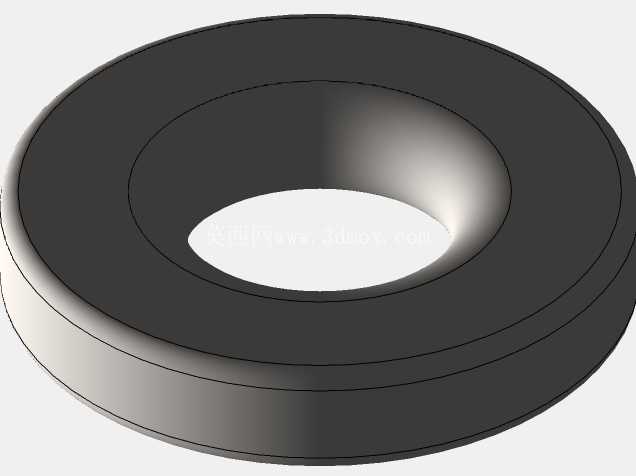

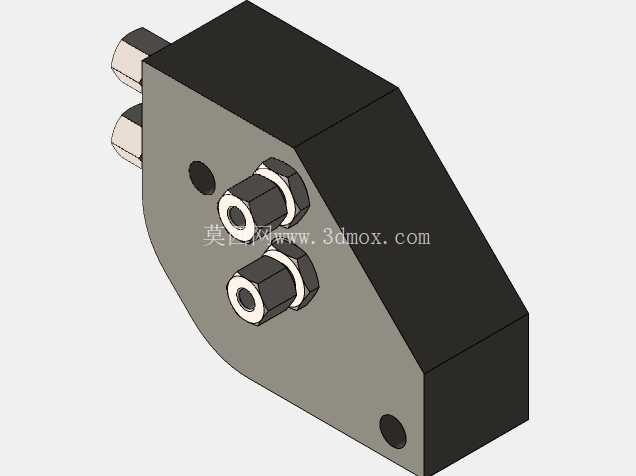

　　设计过程中优先考虑了工装的通用性与维护便捷性，所有夹紧单元、回转支撑部件都采用模块化设计，易损件如夹紧头、定位销都采用标准件规格，现场维护时可快速更换备件，不需要整体拆解工装；气路管线全部内嵌在基板内部的走线槽内，外部无裸露管线，避免加工过程中铁屑、切削液飞溅损坏管线，也减少了管线外露带来的操作干涉风险。针对加工场景的切削液防护需求，回转工作台与基板之间设置了环形防尘密封圈，可阻挡切削液、金属碎屑进入回转支撑内部，延长内部轴承、分度机构的使用寿命，日常维护仅需要定期在注油孔加注润滑脂即可，不需要复杂的保养流程。工装的整体高度控制在200mm以内，安装后不会超出常规加工设备的主轴行程范围，适配多数立式加工中心、钻床的工位空间要求，针对不同的加工工序需求，也可在基板上加装轴向定位挡块、刀具导向套等附件，进一步拓展工装的适用范围，比如在钻孔工序中加装钻套即可提高钻孔位置精度，在打磨工序中加装防尘罩即可减少粉尘扩散。
