多工位旋转定位压紧工装结构设计

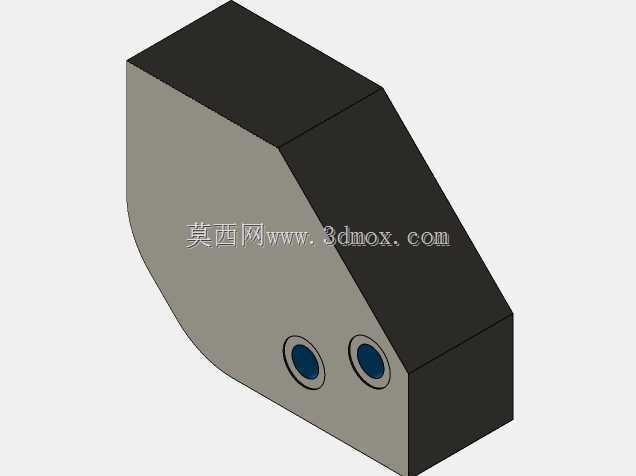

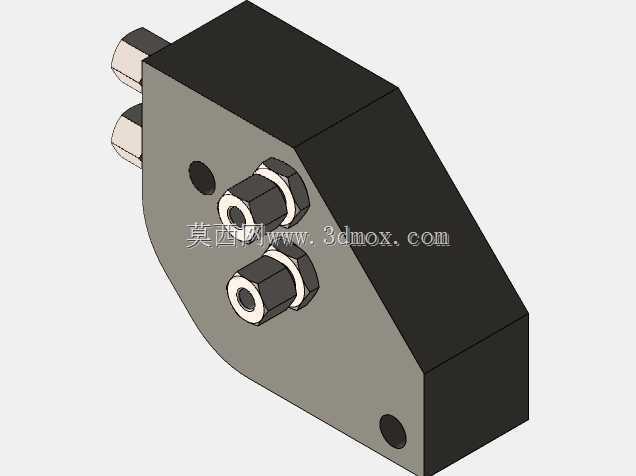

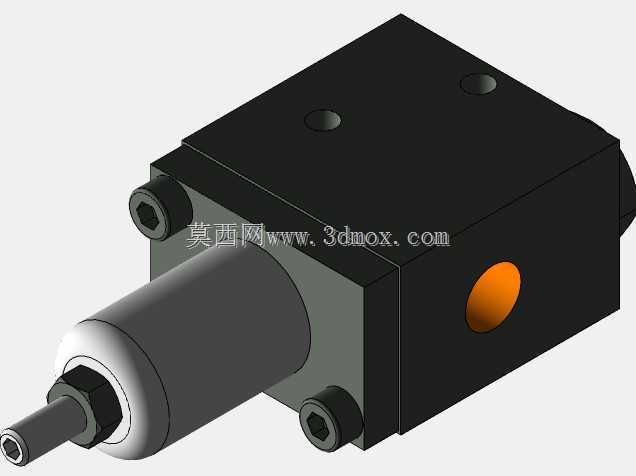

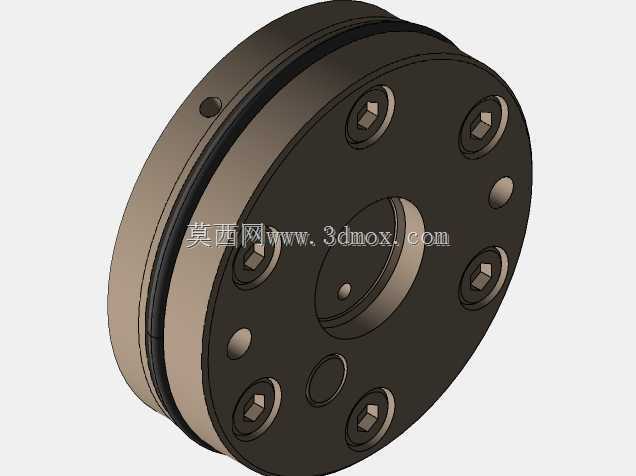

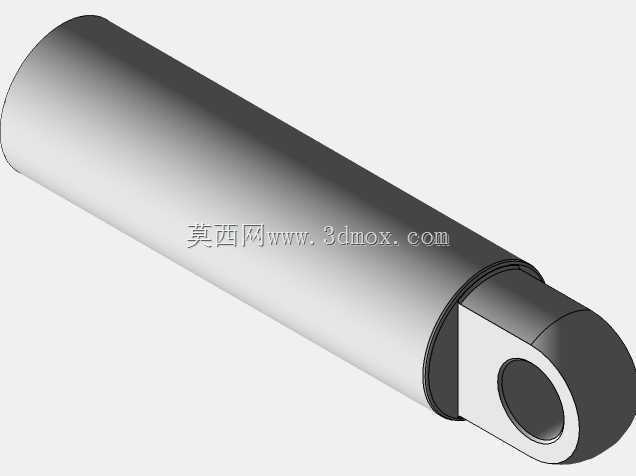

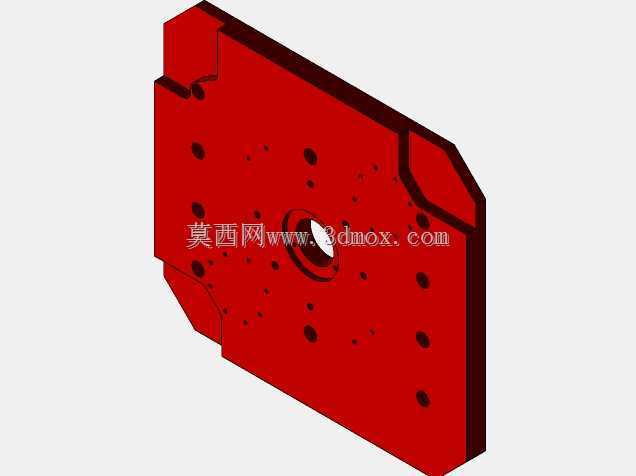

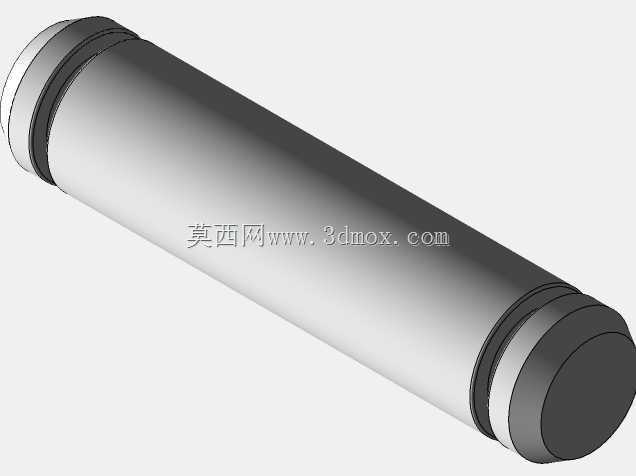

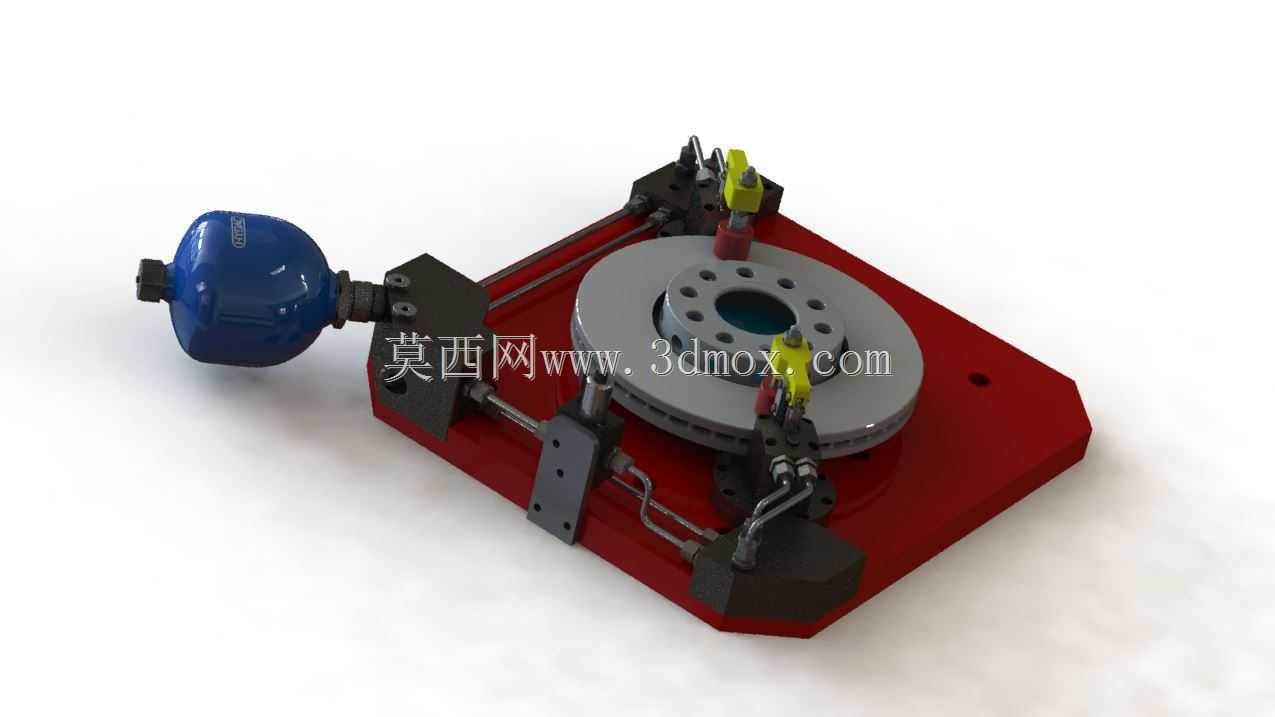

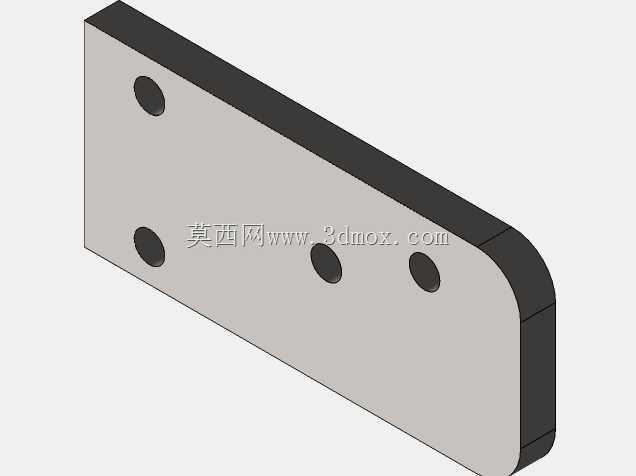

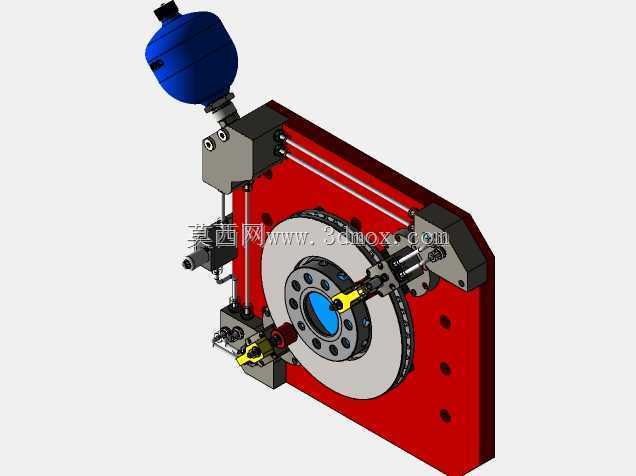

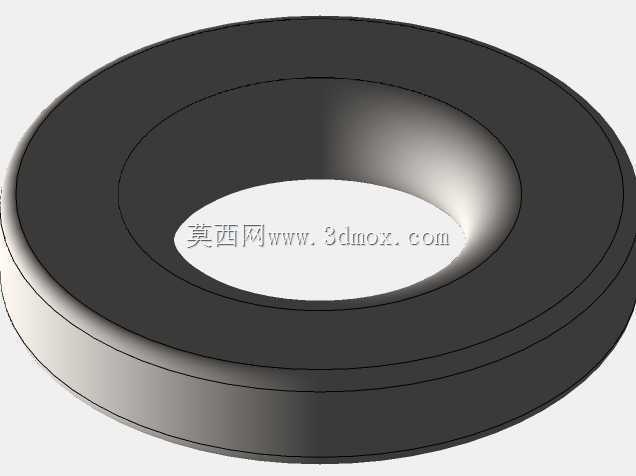

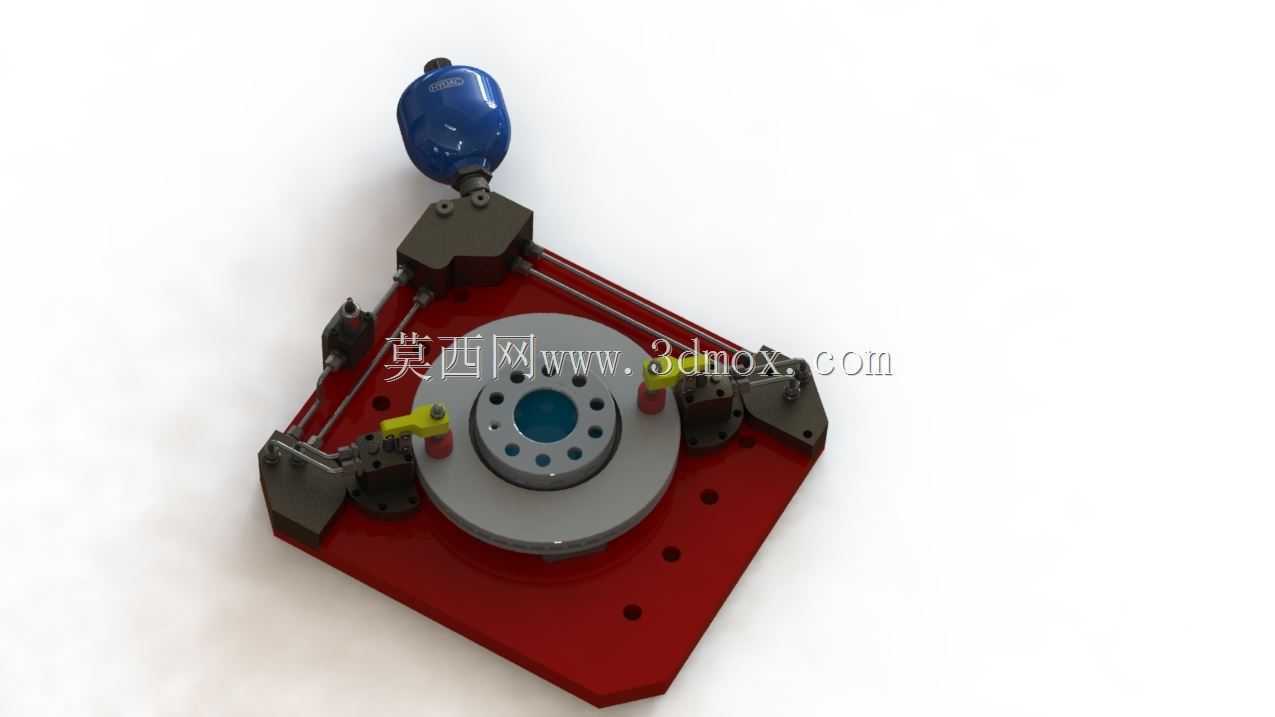

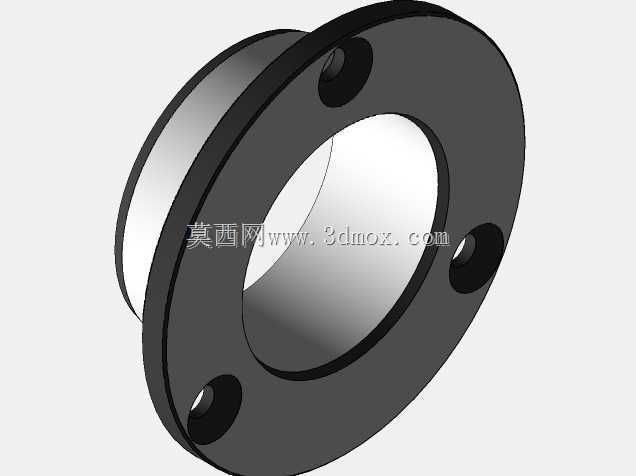

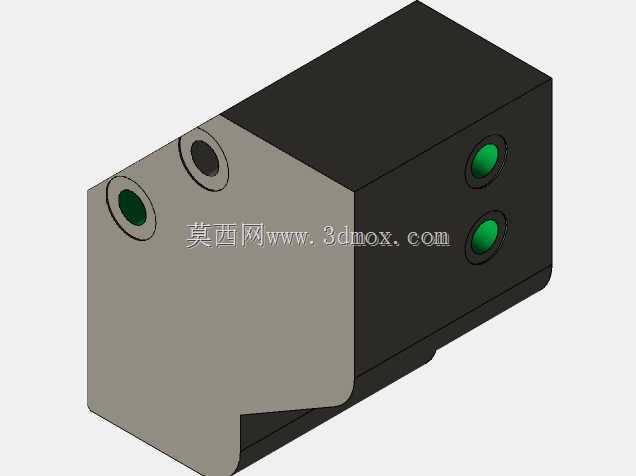

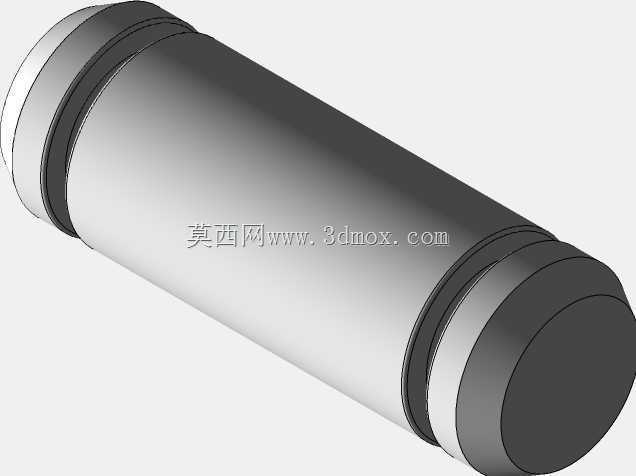

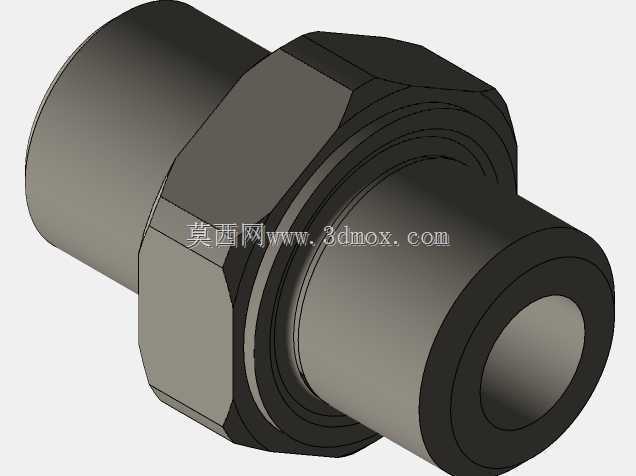

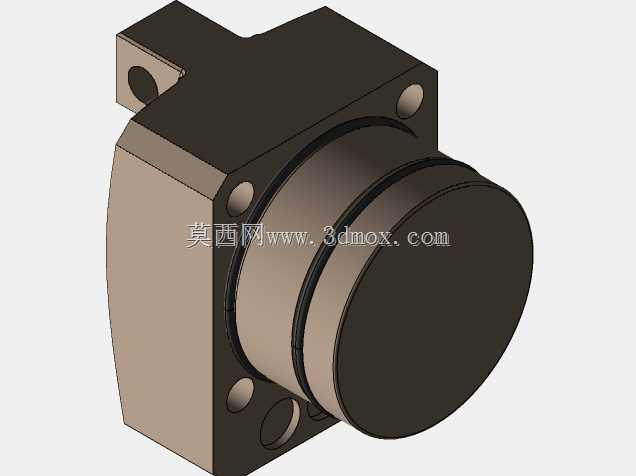

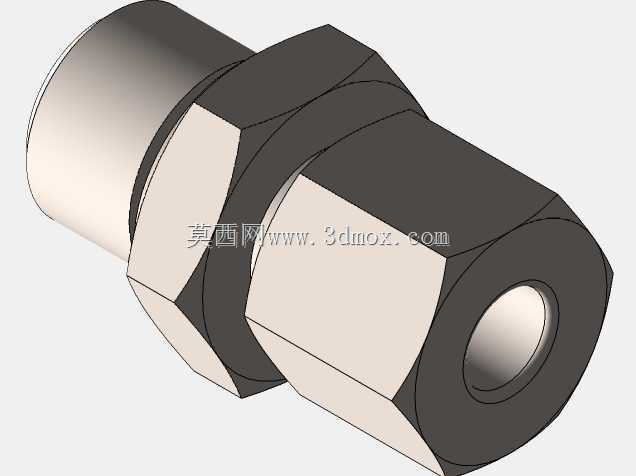

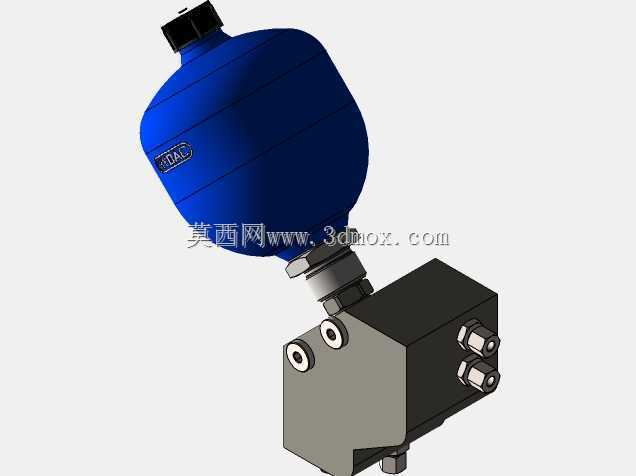

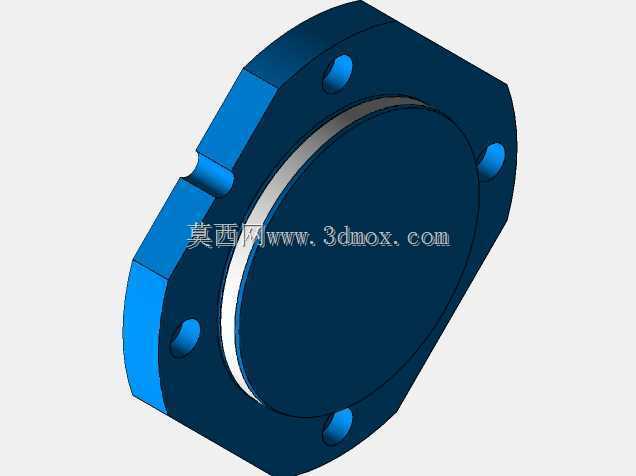

　　该工装主要应用于精密零部件加工、装配工序中的工件定位装夹场景，适配圆盘类、法兰类带中心孔工件的多工序同步加工需求，常见于小批量多工序零件的铣削、钻孔、装配工位，可在单台设备上完成多面加工的工件固定，减少重复装夹带来的定位误差。从结构布局来看，底座采用方形钢板作为承载基体，表面加工有规则排列的安装孔位，可直接通过T型螺栓固定在机床工作台或者装配线工位台面上，安装边界需预留至少120mm的周边操作空间，方便操作人员调整压紧组件位置、装卸工件。中心位置设置带定位销孔的回转工作台，台面上的环形分布孔可适配不同直径规格的工件定位需求，中心通孔可避让工件底部的伸出结构，也可作为气路、电路的走线通道，适配带气动检测或者辅助夹紧的升级需求。

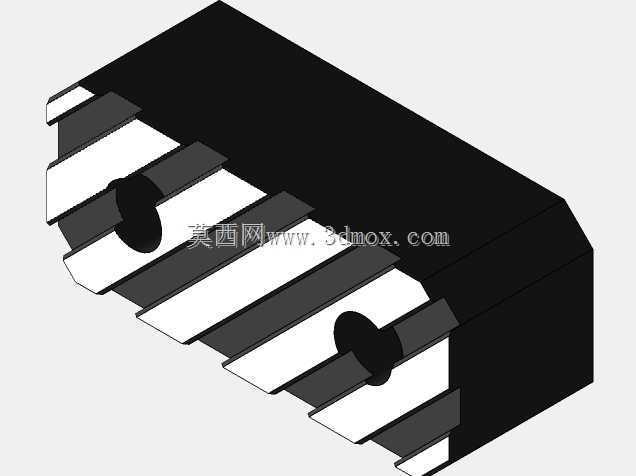

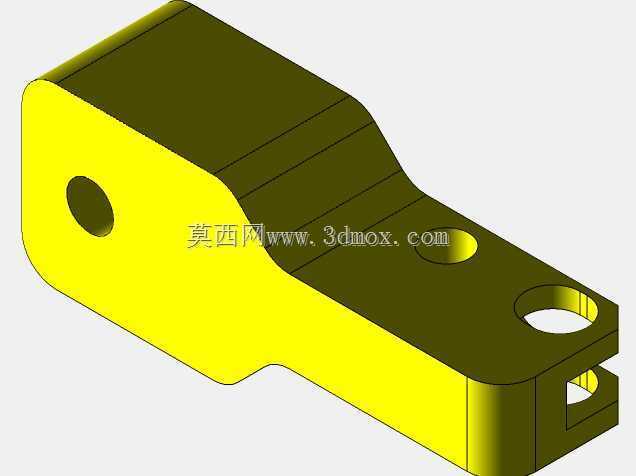

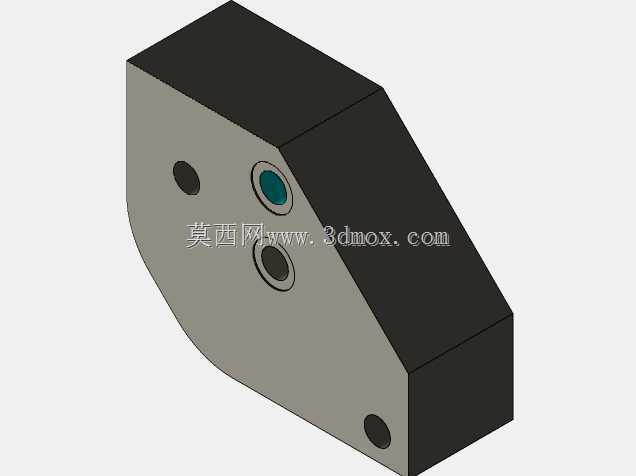

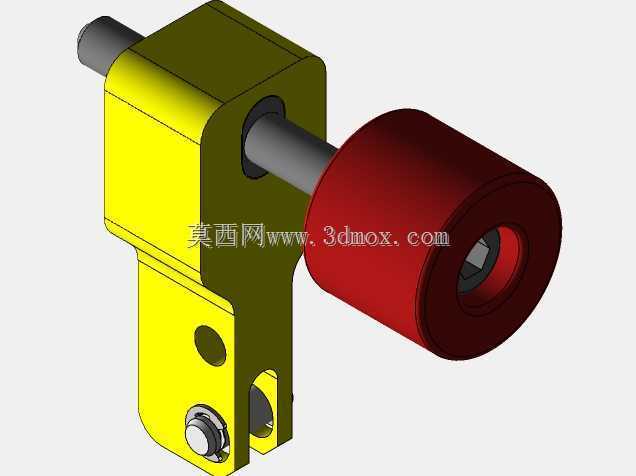

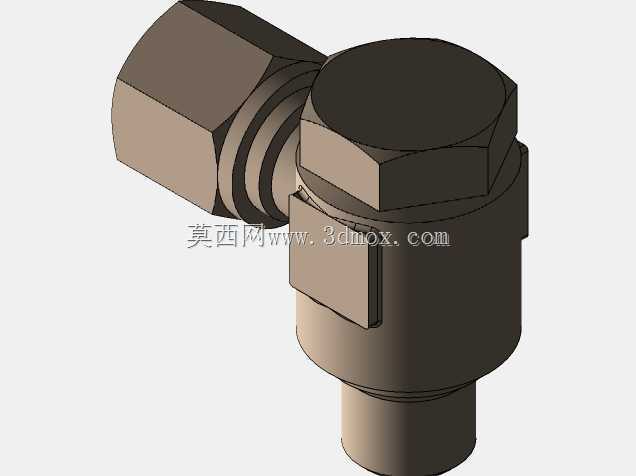

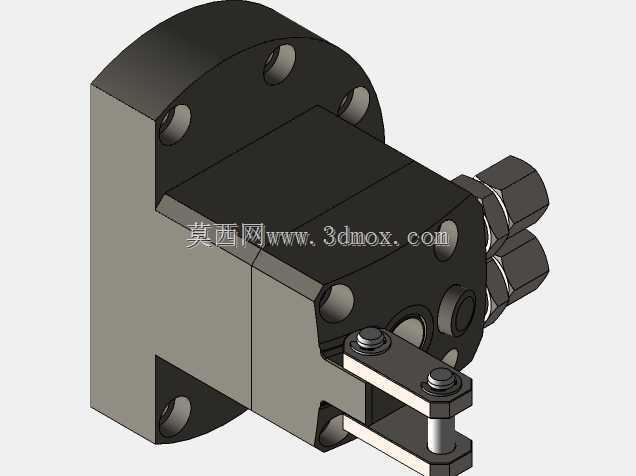

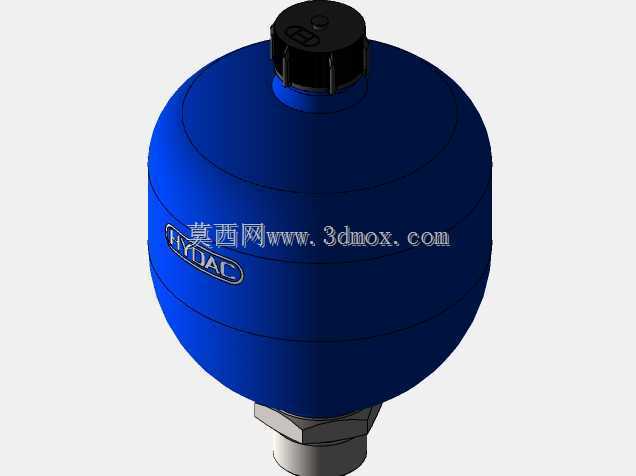

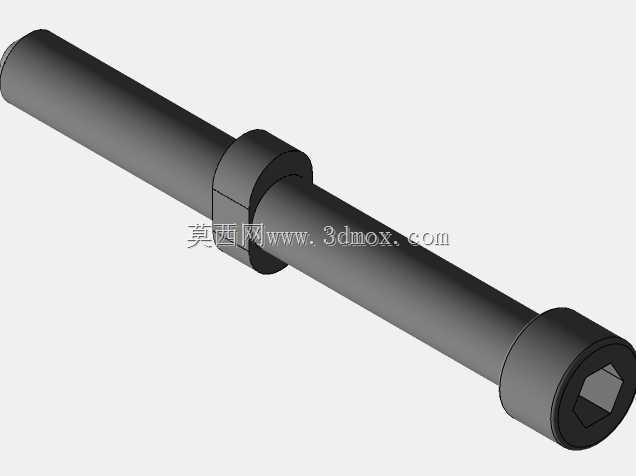

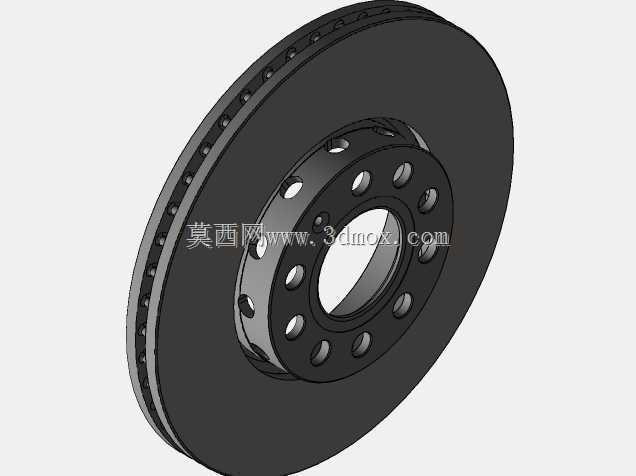

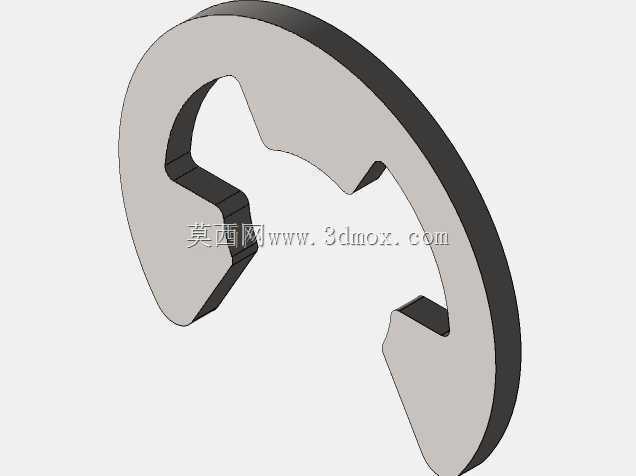

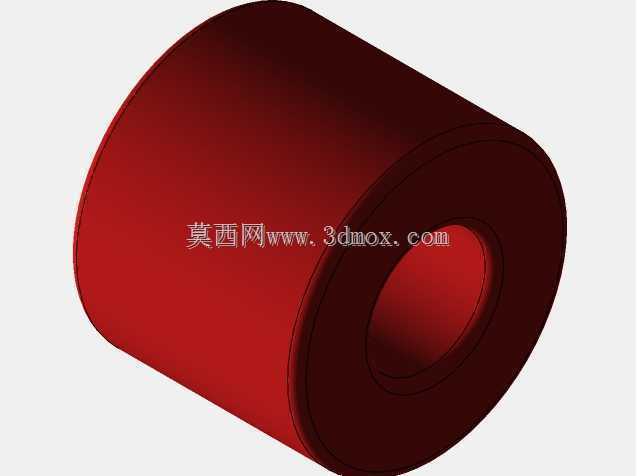

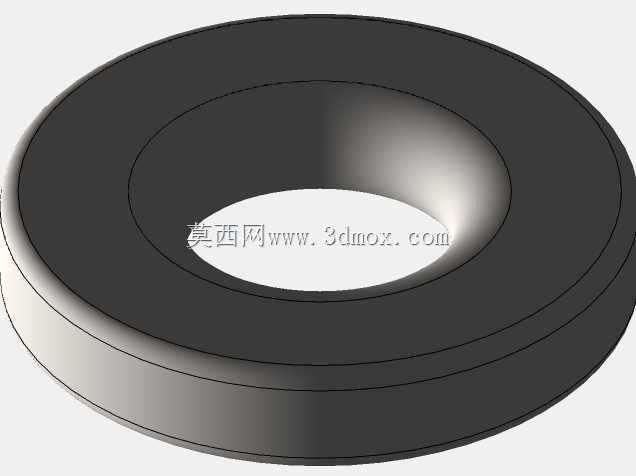

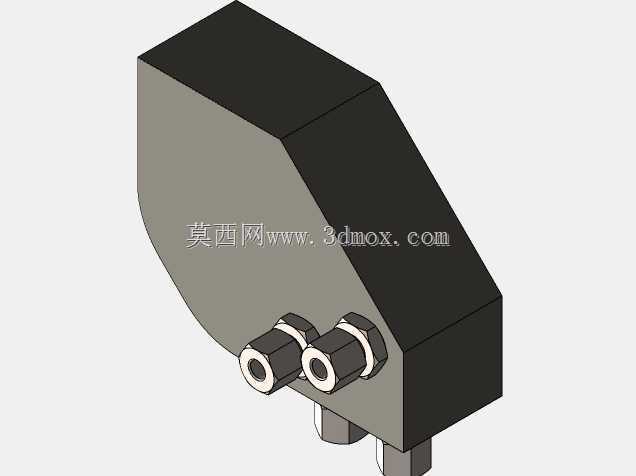

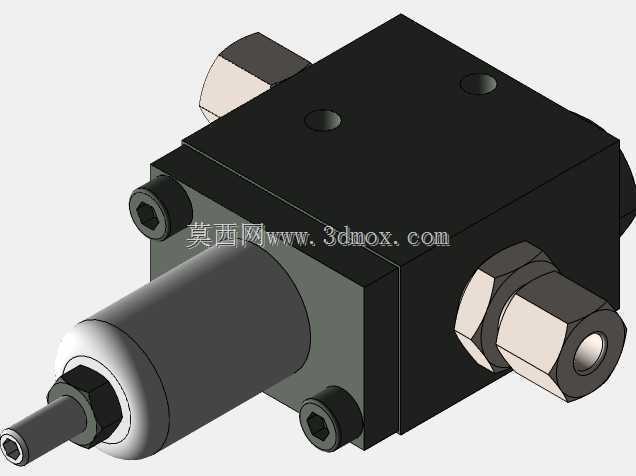

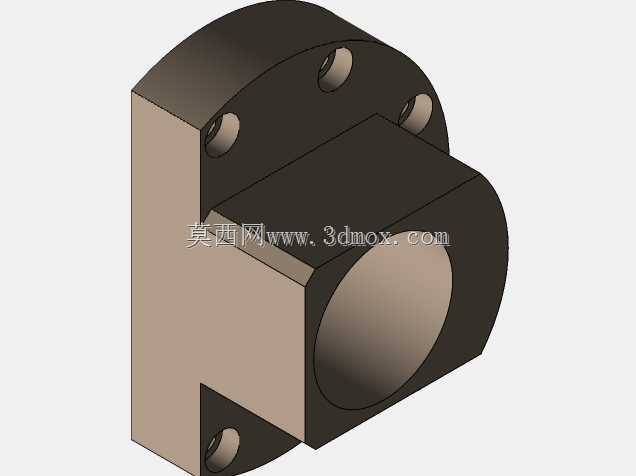

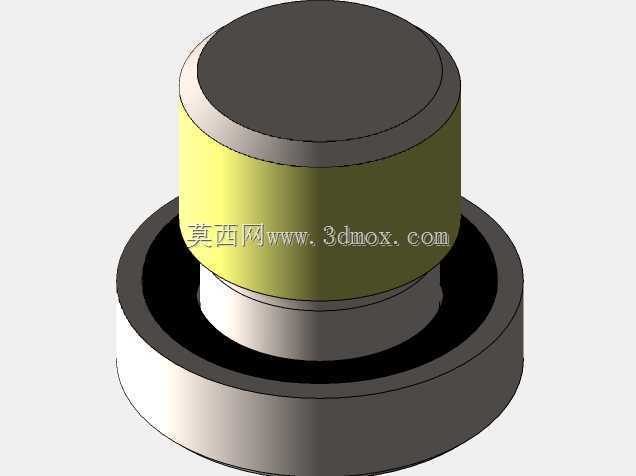

　　回转台周边均匀分布三组独立的压紧组件，每组组件包含可摆动的压臂、调整垫块以及顶部的压紧旋钮，其中一组压臂配备蓝色的手动快速压紧手柄，可实现快速开合，另外两组采用黄色的锁紧调节件，可根据工件厚度调整压紧行程，压臂的摆动角度经过限位设计，不会在开合过程中与周边工位的刀具、装配工具发生干涉。设计过程中优先考虑了装夹的重复定位精度，回转台的旋转分度采用卡槽式定位结构，每次旋转到位后可自动锁止，避免加工过程中出现工位偏移，压紧组件的安装位置采用腰型孔设计，可根据工件的实际外圆尺寸调整压紧点位置，适配直径范围在80mm到180mm之间的盘类工件装夹。压头位置采用聚氨酯垫块作为接触件，避免压紧过程中划伤工件表面，同时可补偿工件表面的平面度误差，

　　保证压紧力均匀分布。整体结构没有采用复杂的气动、液压驱动元件，纯手动操作的模式适合无气源的小型加工车间使用，维护成本极低，所有运动副均采用开放式润滑设计，日常仅需定期涂抹润滑脂即可保证摆动顺畅，底座的边角位置做了倒角处理，避免安装和操作过程中出现磕碰划伤。在实际使用中，操作人员可先将工件放置在中心定位台面上，扳动蓝色快速压臂完成初步定位，再调整另外两组压紧件的锁紧力度，完成单次装夹后即可依次转动回转台完成三个工位的加工或装配操作，无需重复拆卸工件找正，单工位装夹时间可缩短60%以上，尤其适合小型机加工门店、装配班组的小批量生产场景，结构的受力经过校核，压紧力可满足铝合金、结构钢材质零件的轻切削加工装夹需求，不会出现装夹变形或者工件移位的问题。
