TopSolid设计小齿轮传动零件结构

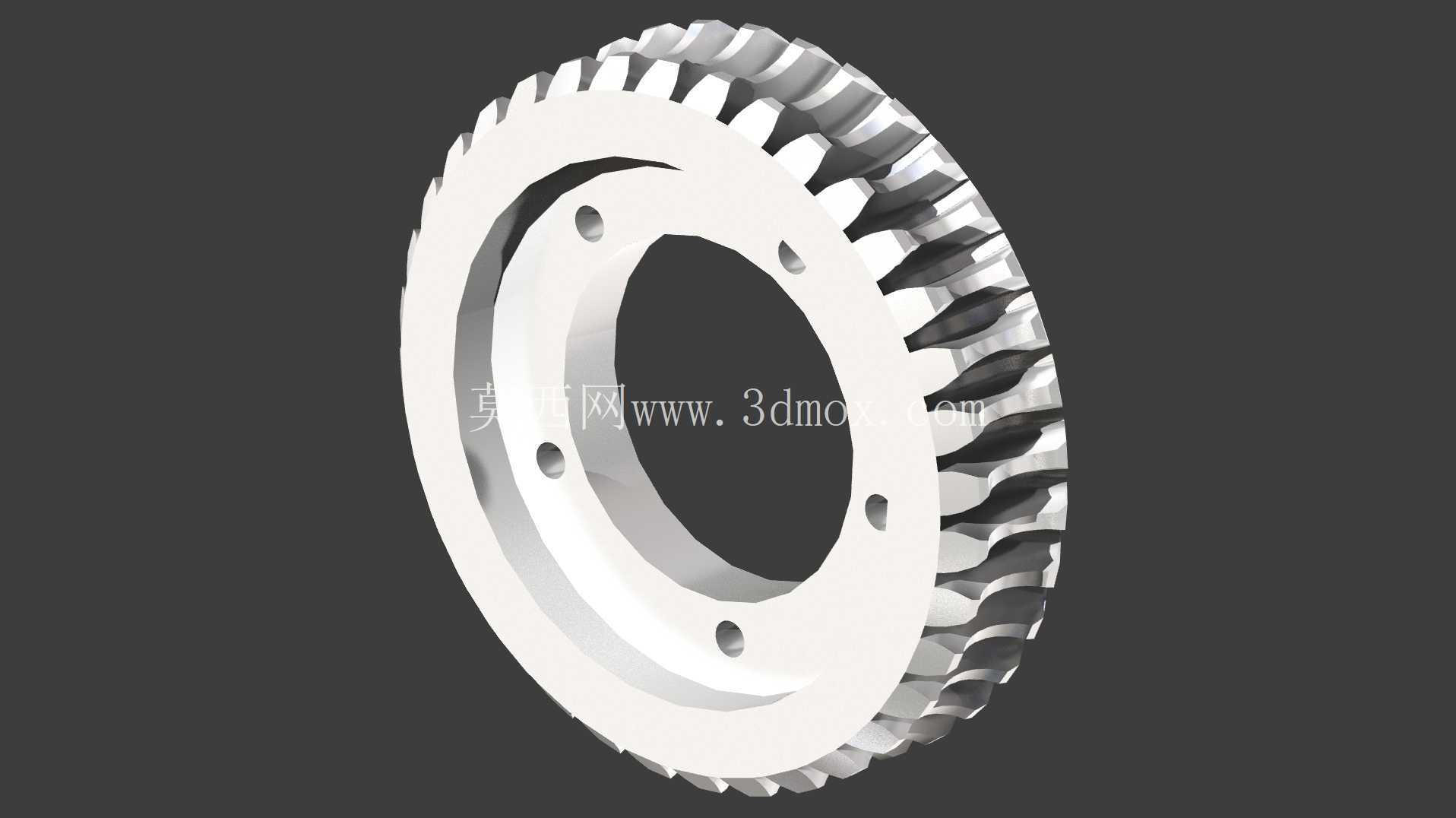

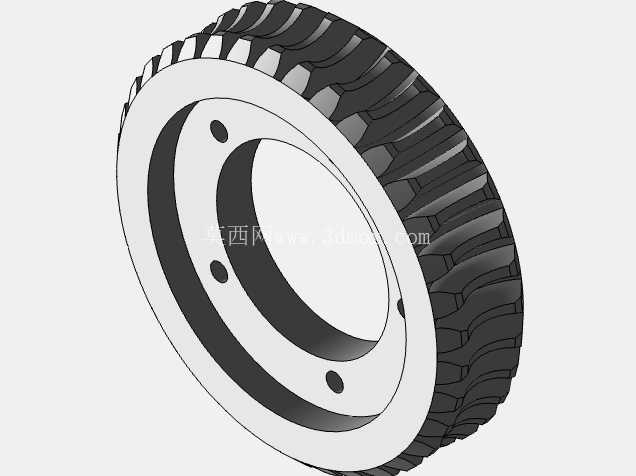

　　在中小功率传动系统的布局里，这类小齿轮往往承担着输入端扭矩传递、速比匹配的核心作用，常见于小型减速机、精密传动模组、轻工自动化输送线的驱动端，也会配套在蜗轮蜗杆副、平行轴齿轮组里作为主动轮使用，和配对齿件啮合时可将电机输出的高转速低扭矩转化为适配工况的低转速高扭矩，满足设备端的负载驱动需求。从结构设计逻辑来看，该齿轮采用辐板式带安装孔的结构，没有做整实心轮体设计，一方面是在保证轮齿抗弯强度、辐板支撑刚度的前提下尽可能降低零件自重，减少传动过程中的转动惯量，降低启动、换向时的冲击载荷对传动轴、轴承的额外作用力；另一方面轮体上均匀分布的安装孔，是用来和配套的轮毂、连接法兰做螺栓紧固，安装时可通过孔位的周向均布设计保证装配后齿轮的动平衡精度，避免高速运转时出现偏摆、振动异常的问题。

　　轮齿部分采用渐开线齿形设计，齿向、齿厚参数均按照配对传动件的啮合要求做匹配，齿根位置做了圆弧过渡处理，避免应力集中导致的轮齿断裂失效，齿面的结构设计也考虑了铸造后精加工的余量预留，适配铸造模的成型工艺，毛坯铸造完成后可直接通过滚齿、剃齿工序完成齿面加工，减少不必要的材料去除量，提升加工效率。从安装边界来看，该齿轮的内孔为通孔设计，可直接穿装在传动轴上，通过键连接实现周向固定，配合端面的安装孔锁紧后可保证齿轮和轴的同轴度，轮体外径、齿宽尺寸适配小型传动腔的内部空间，不会和腔体内壁、相邻传动件发生运动干涉，装配时可通过内孔与轴的配合公差保证定心精度，减少啮合侧隙的波动。

　　在实际工况应用中，这类小齿轮的传动比适配范围较广，可根据配对大齿轮的齿数调整实现不同的速比输出，在食品包装输送线、小型纺织设备、办公自动化设备的传动模组里都能见到这类结构的齿轮，相比大模数重载齿轮，它的运转噪音更低，传动平稳性更好，适合中低负载、连续运转的工作场景。设计过程中需要重点校核轮齿的接触强度和弯曲强度，根据负载扭矩计算齿面的接触应力，避免长期运转出现齿面点蚀、磨损过快的问题，同时要验算辐板的刚度，保证在传递额定扭矩时辐板不会出现形变，导致轮齿啮合错位、传动精度下降。

　　铸造模成型的毛坯一致性较好，适合批量生产该类齿轮零件，毛坯的拔模斜度、分型面设置都围绕轮体结构做了适配，避免铸造时出现砂眼、缩孔等缺陷，尤其是齿根位置的毛坯质量，会直接影响后续加工后的零件强度，设计模具时需要在齿根位置做合理的浇口、冒口设置，保证金属液填充充分。安装时需要注意齿轮的轴向定位，通过轴肩或者轴用挡圈限制齿轮的轴向窜动，保证轮齿的啮合宽度达到设计要求，避免出现偏载导致的局部齿面过度磨损，日常维护时可通过观察齿面的啮合痕迹判断安装是否对中，若啮合痕迹偏向齿端则需要调整轴的平行度或者齿轮的轴向位置，保证全齿宽均匀接触。这类齿轮的润滑方式多采用脂润滑或者稀油飞溅润滑，根据传动腔的密封形式选择适配的润滑方式，保证齿面在运转过程中始终有油膜覆盖，降低齿面磨损，延长零件使用寿命。
