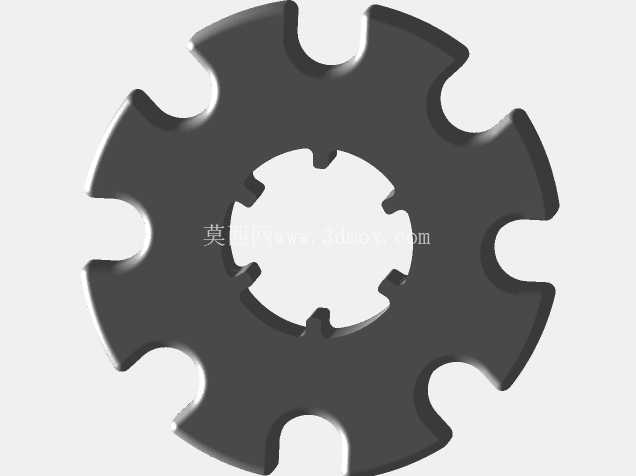

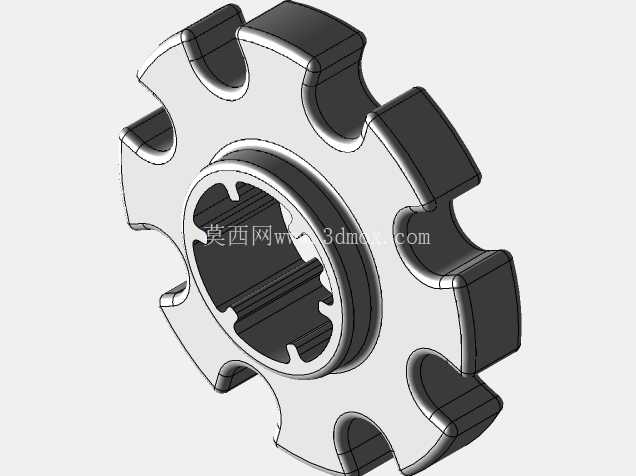

八齿外花键孔传动棘轮结构设计

项目分类:齿轮 发布时间:2026-05-21 ID:1149054
  • 八齿外花键孔传动棘轮结构设计
  • 八齿外花键孔传动棘轮结构设计

在间歇传动机构的设计选型中,这类带内花键的八齿棘轮是非常典型的执行构件,日常接触最多的应用场景集中在轻工机械的进给单元、起重设备的止逆机构、自行车棘轮花鼓、机床进给的分度限位结构里,核心作用是把连续的回转输入转化为可控的单向间歇输出,或是在重载工况下承担反向锁止的功能,避免传动链逆转引发的设备故障与安全隐患。

从结构设计逻辑来看,这款构件的外轮廓采用八齿对称棘爪啮合齿形,每个齿的工作直面做了微小的卸荷倒角处理,非工作侧采用大圆弧过渡,这种设计首先是为了降低棘爪落齿时的刚性冲击,避免齿尖在频繁啮合过程中出现崩边、点蚀的疲劳失效问题,其次大圆弧过渡的非工作面能减少棘爪回程时的滑动摩擦阻力,让整个间歇动作的响应更顺畅,不会出现卡滞、跳齿的情况。中心的内花键孔采用六齿渐开线花键结构,和外齿做了严格的同轴度公差约束,花键的齿侧配合选用中等间隙配合等级,既保证和传动轴装配时的顺畅度,不会因为加工公差导致装配过紧无法压装,又能在传递扭矩时让每个花键齿均匀受力,避免单齿过载断裂。

实际做结构设计时,这类棘轮的厚度方向尺寸需要匹配对应棘爪的啮合宽度,通常棘爪的啮合接触长度要覆盖棘轮齿宽的80%以上,才能保证接触应力在材料许用范围内,如果是用在起重类止逆场景,齿面还需要做高频淬火处理,表面硬度达到HRC45-50才能承受重载下的瞬时冲击载荷。安装边界上,中心花键孔的小径是和传动轴配合的核心定位基准,装配时需要保证棘轮端面和传动轴轴线的垂直度公差控制在0.02mm以内,否则会出现棘爪啮合时齿面接触偏载,长期运行会导致齿面偏磨、啮合间隙变大,最终出现止逆失效、进给精度超差的问题。

从传动特性来看,八齿的齿形设计对应的最小间歇回转角度是45度,适合那些需要大步进角、大传递扭矩的间歇传动场景,如果需要更小的分度角,就需要增加齿数以减小单齿对应的圆心角,但齿数增加会带来单齿齿厚降低、承载能力下降的问题,所以八齿的选型本身就是在步进精度和承载能力之间做的工程平衡。在逆向建模过程中,首先通过三维扫描获取齿形的点云数据,重点修正扫描过程中因为反光、遮挡导致的齿面数据缺失,尤其是齿根过渡圆弧、花键齿侧的轮廓精度,因为这些位置直接决定了后续加工出来的零件和原有传动系统的适配性,不会出现装配干涉、啮合间隙异常的问题。

日常做这类零件的结构校验时,首先要核算齿根的弯曲强度,根据传递的额定扭矩、冲击系数计算齿根处的最大弯曲应力,确保小于所选材料的许用弯曲应力;其次要校验花键连接的挤压强度,因为花键是扭矩传递的核心接口,如果花键齿侧的挤压应力超过许用值,会出现花键齿压溃、滚键的失效模式;最后还要考虑棘爪和棘轮齿啮合时的接触应力,尤其是频繁动作的工况下,接触应力过大会导致齿面早期点蚀,缩短零件的使用寿命。在装配环节,棘轮和轴的花键配合通常会添加少量润滑脂,减少花键齿面的微动磨损,同时棘轮的轴向定位要可靠,通常采用轴肩加卡簧的固定方式,避免运行过程中棘轮轴向窜动导致棘爪脱啮,引发传动失效。
