E3D_v6挤出机热端夹持固定结构件

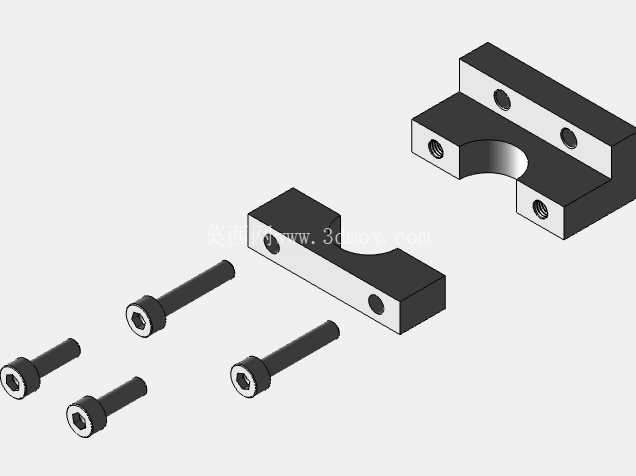

在FDM熔融沉积成型3D打印设备的挤出系统布局中，热端固定块是衔接散热段、加热熔融段与运动机构的核心衔接零件，直接决定热端工作时的位置精度、热量隔离效果与长期运行稳定性。这款适配E3D_v6规格热端的固定块，采用分体夹持式结构设计，主体分为固定基座与压合锁块两个部分，配合内六角圆柱头螺钉完成对热端散热柱的抱紧固定，相比传统单块侧面顶丝固定的结构，夹持受力更均匀，不会出现长期高温运行后顶丝松动导致的热端下沉、偏移问题。

从实际应用场景来看，这类固定块多用于桌面级FDM3D打印机的挤出头安装位，不管是近程挤出还是远程送丝结构，都需要通过该零件将热端固定在X轴运动滑台或者挤出机安装板上，同时要保证热端的喉管轴线与打印平台保持垂直，避免出现打印件层纹错位、出料偏斜的问题。设计时首先考虑的是安装边界的适配性，固定基座上预留的多个沉头安装孔，孔位间距匹配市面上主流的2020、2040铝型材滑台安装尺寸，也兼容E3D_v6原厂热端的标准安装位，不需要额外对安装板进行二次打孔修改，替换原有损坏或者精度不足的固定块时可以直接对位安装。

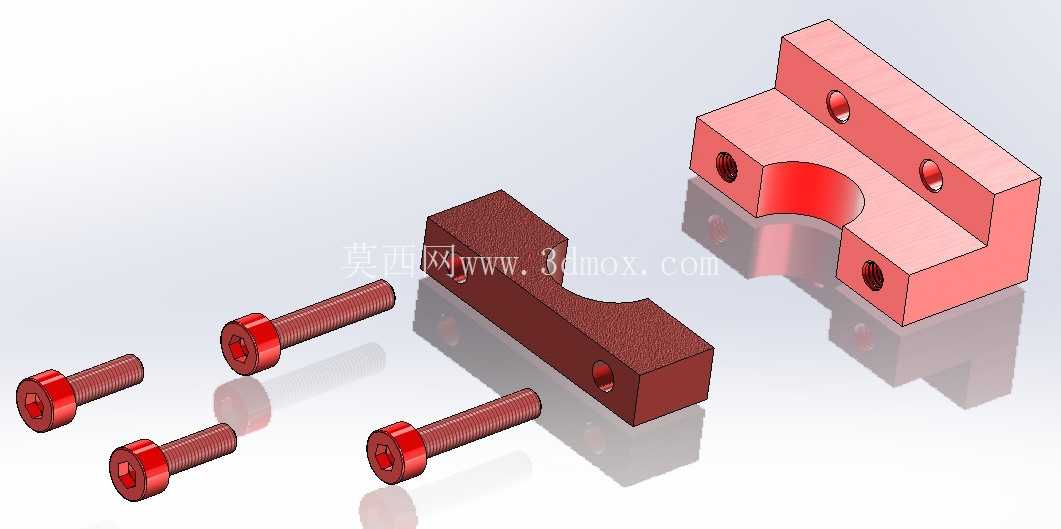

结构功能设计上，固定块中间的半圆夹持槽与压合锁块的半圆槽配合，形成完整的圆形夹持腔，内径尺寸严格匹配E3D_v6热端散热铝柱的外径，加工时槽面的粗糙度控制在合理范围，既保证抱紧时的摩擦力足够，不会因为打印头高速往复运动出现窜动，又不会因为过盈量太大导致装配时压伤散热柱表面，影响散热接触效果。固定块上预留的多个通孔，除了用于自身与安装板连接的沉头孔之外，还有对应热端加热线、热敏电阻线走线的避让位，避免装配时线材被夹在安装缝隙中出现绝缘层破损的风险。

材质选择上这类固定块通常采用6061铝合金加工，一方面铝合金的导热性能适中，既可以辅助热端散热段将喉管处的余温导出，避免热量向上传递导致送丝段提前软化堵料，又不会像纯铜材质那样导热过快带走过多加热块的热量，导致熔融温度不稳定。分体式的结构设计也给后期维护带来便利，需要更换热端或者清理喉管堵塞时，只需要松开四颗锁紧螺钉就可以取下热端，不需要将整个固定块从运动滑台上拆除，减少了重新校准打印头水平度的工作量。

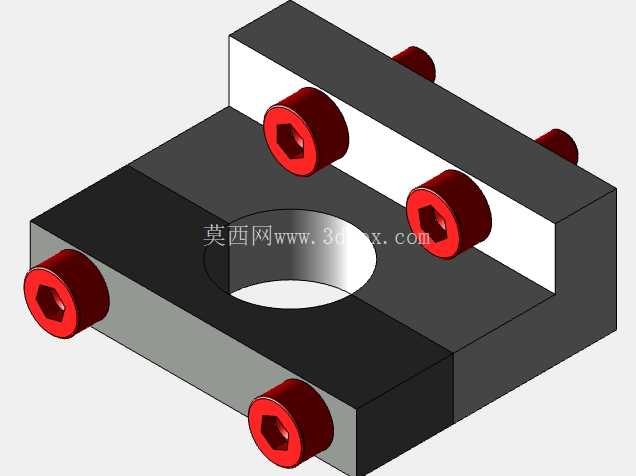

安装尺寸的公差控制是这类零件设计的核心要点，夹持槽的轴线与安装基准面的垂直度公差需要控制在0.02mm以内，否则热端安装后会出现倾斜，打印时第一层出料高度不均，直接影响打印成品的首层附着力和整体尺寸精度。固定块的整体厚度经过优化，在保证结构强度足够的前提下尽可能压缩Z向尺寸，给打印平台留出更大的有效成型行程，避免固定块底部与打印件或者调平传感器发生运动干涉。锁紧螺钉的排布采用对称布局，拧紧时压合锁块受力均匀，不会出现单侧压紧导致的热端轴线偏斜问题，每个螺钉孔都做了沉头处理，螺钉安装后头部不会突出固定块表面，避免运动过程中剐蹭到打印机的其他走线或者结构件。

在实际设备运行过程中，打印头需要以最高上百毫米每秒的速度做往复加减速运动，固定块需要承受频繁的启停冲击，因此结构设计时在夹持槽与安装孔的衔接位置做了圆角过渡，避免应力集中导致长期使用后出现开裂变形。同时固定块与热端散热柱的接触面积经过计算，足够传递散热所需的接触面积，配合上方的散热风扇可以形成稳定的温度梯度，保证喉管内的耗材在进入加热块之前保持固态，减少溢料、堵头的故障概率。对于DIY改装3D打印机或者维修替换原厂配件的场景，这款固定块的结构不需要额外定制其他转接件，直接利用标准紧固件就可以完成装配，适配性覆盖绝大多数采用E3D_v6规格热端的桌面级FDM设备。
