桌面级3D打印耗材线轴承托导向支架

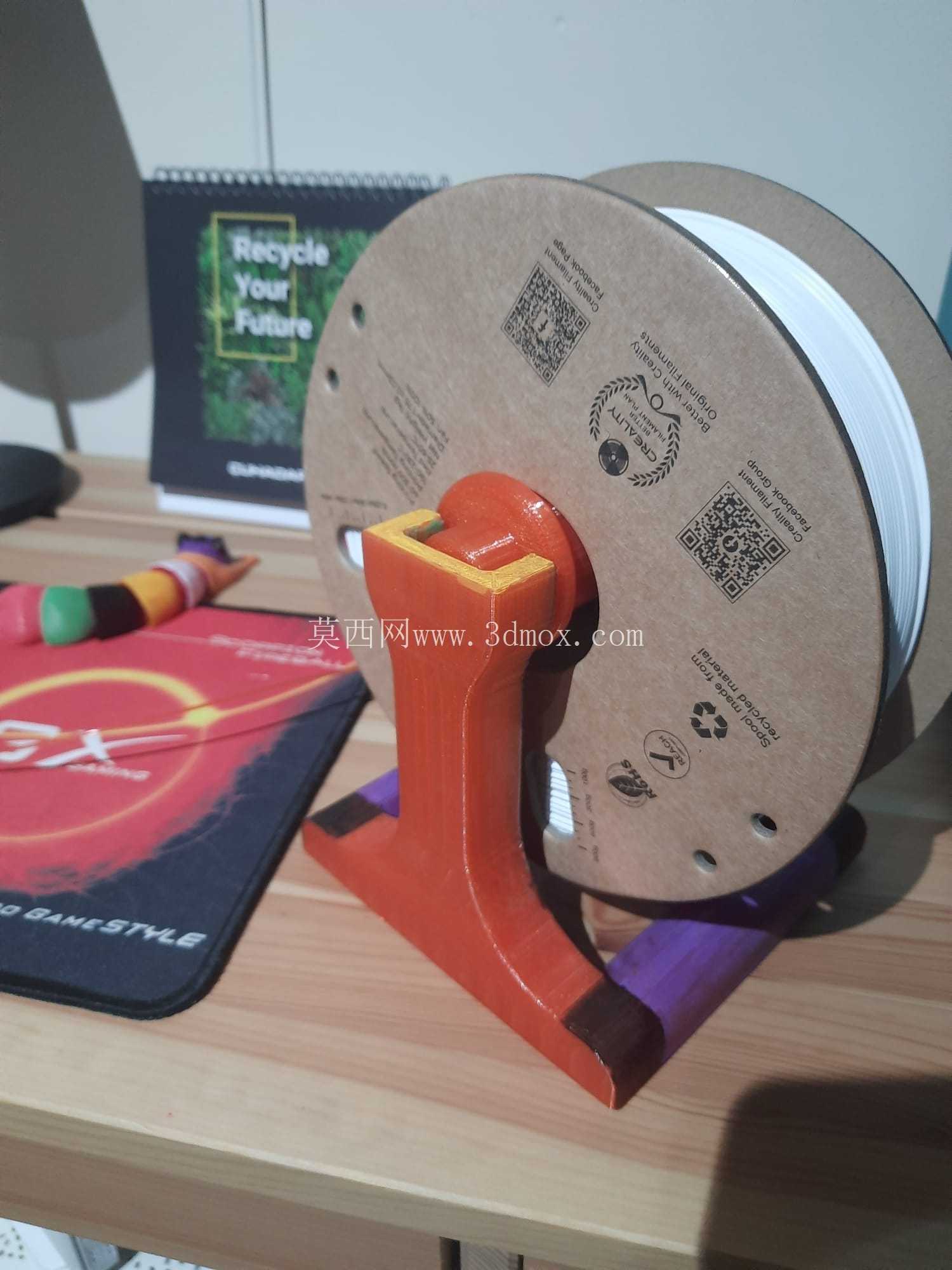

桌面级FDM3D打印作业场景中，耗材线轴的放置与送料顺畅度直接影响打印成品质量，不少入门级设备出厂未配套独立线轴架，用户常将线轴直接放置在桌面或设备顶部，送料过程中线轴易因拉扯出现偏移、卡滞，甚至因送料阻力波动导致挤出不均，出现层纹错位、断料等问题。这款线轴承托导向支架，正是针对桌面打印场景的耗材送料痛点设计，可适配多数1kg标准规格的PLA、ABS、PETG等耗材线轴，解决送料过程中的阻力不均问题。

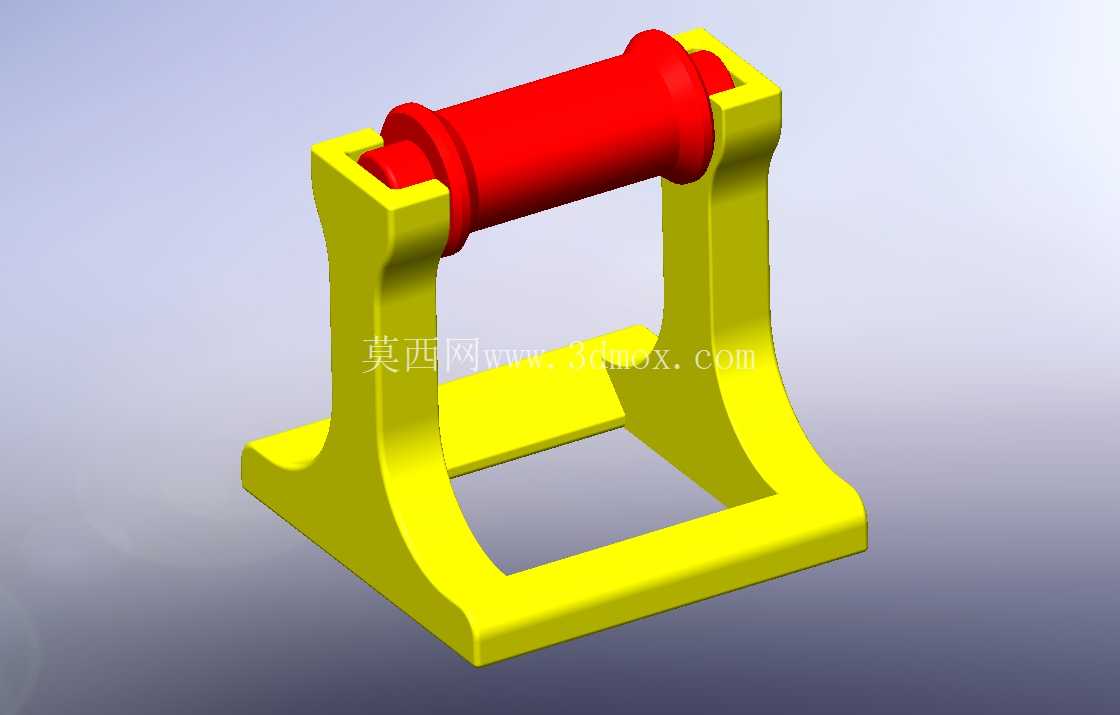

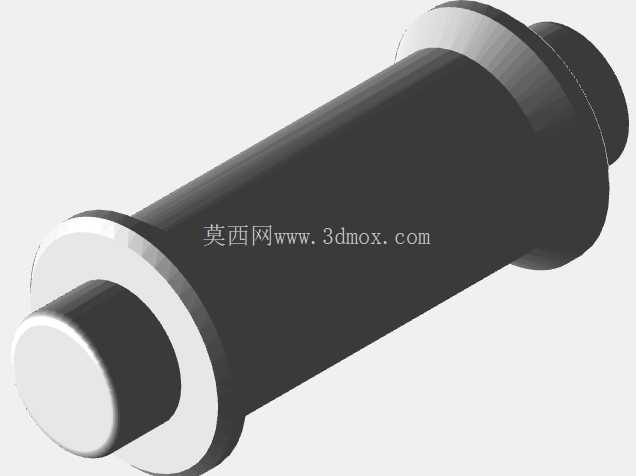

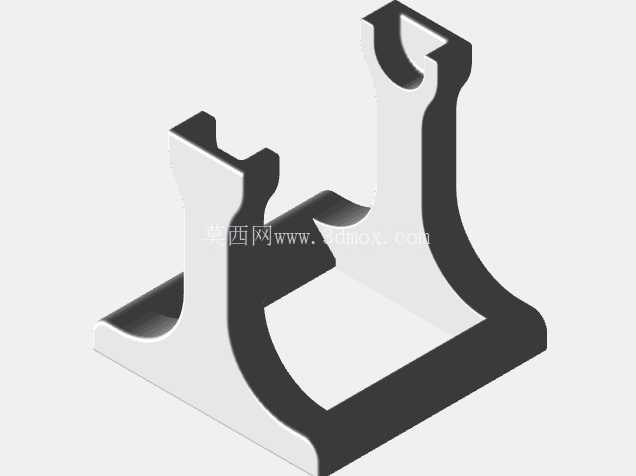

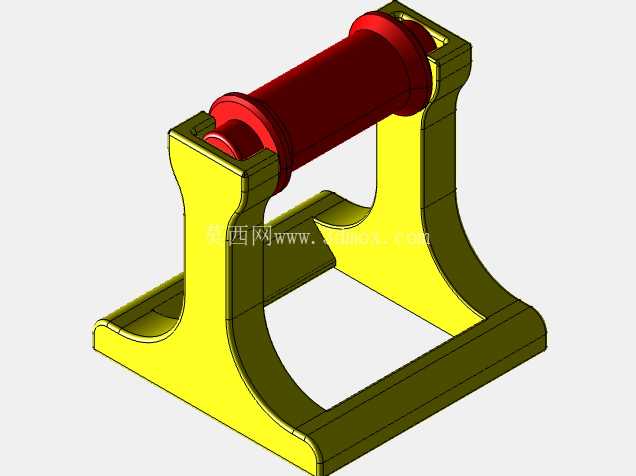

从结构设计逻辑来看，支架采用对称式H型承托框架，主体支撑臂做了倾斜角度优化，并非垂直设置，而是向送料方向形成12度的倾角，该角度经过实际打印测试验证，可让耗材从线轴抽出时的出线方向与挤出机进料口形成自然顺向，避免耗材出现硬弯折导致的送料阻力陡增。支架上下设置两组平行的承托滚筒，滚筒表面做了圆弧过渡处理，无尖锐棱角，避免刮蹭耗材表面造成直径不均；滚筒与支架主体的连接位置预留了0.2mm的转动间隙，配合低摩擦的接触面设计，线轴转动时滚筒可同步随动，将滑动摩擦转化为滚动摩擦，大幅降低送料过程中的拉扯阻力，即使是低速打印的柔性耗材，也能保证送料顺畅无卡顿。

安装边界与尺寸适配方面，支架整体底面为平整矩形结构，长宽尺寸控制在180mm*120mm范围内，可直接放置在桌面级3D打印机的侧边台面，无需额外打孔固定，底面四个角预留了防滑垫安装槽，可粘贴硅胶防滑垫避免设备运行震动时支架移位。上下两组滚筒的中心间距为85mm，可适配内孔直径50mm-75mm、外径最大200mm的标准耗材线轴，覆盖市面绝大多数1kg装常规耗材的尺寸规格；支架顶部的承托臂两端设置了限位挡边，挡边高度15mm，可避免线轴在转动过程中从滚筒上滑脱，同时挡边做了快拆式的卡槽设计，更换耗材时无需借助工具，直接向上拔出挡边即可取放线轴，操作效率更高。

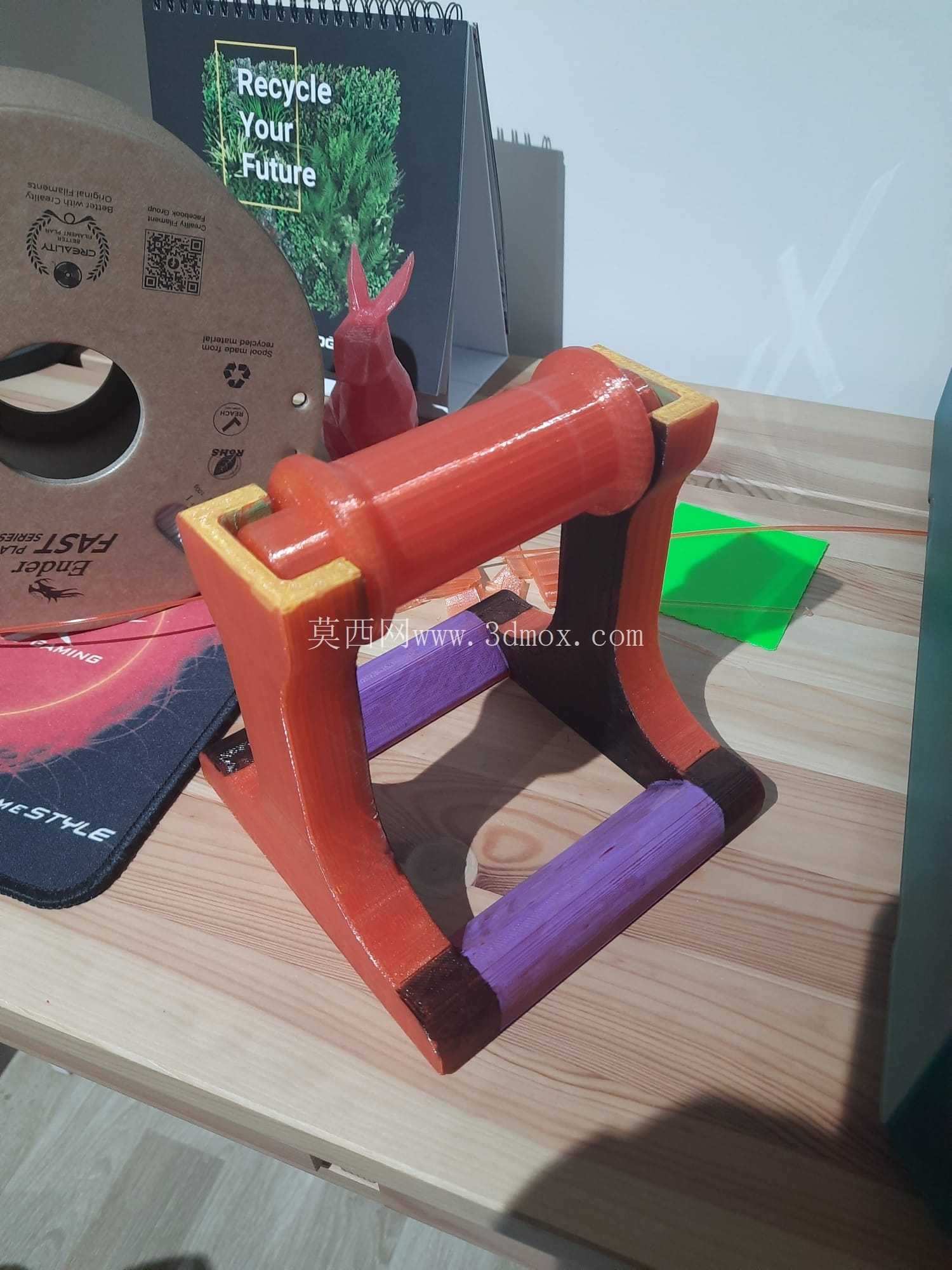

实际使用场景中，这款支架除了承托线轴的基础功能外，还可通过调整放置位置适配不同进料方向的3D打印机，无论是顶部进料的近端挤出设备，还是侧面进料的远端挤出设备，都可通过微调支架与设备的相对位置，让耗材出线角度与挤出机进料路径保持同轴，减少耗材在导料管内的摩擦阻力。针对多色打印的场景，也可将多个支架并排摆放，分别承托不同颜色的耗材线轴，避免多股耗材相互缠绕。支架主体结构采用大圆角过渡设计，无突出的尖锐结构，日常取放耗材时不会划伤手部，支撑臂的壁厚设置为4mm，可承受单个线轴满载1kg的重量，长期使用不会出现结构变形；滚筒内部做了中空减重设计，在保证结构强度的前提下降低自身重量，减少随动转动的惯量，避免线轴因惯性过度转动导致耗材松脱打结。

从设计细节的工程考量来看，支架的承托面做了分区处理，与线轴端面接触的位置预留了2mm的间隙，避免线轴转动时端面与支架侧面产生摩擦，线轴仅与上下两组滚筒的圆柱面接触，接触面积控制在合理范围，既保证转动时的支撑稳定性，又不会因接触面积过大增加转动阻力。针对部分大重量的3kg装工业级耗材线轴，也可通过等比例放大支架的尺寸参数，调整滚筒间距与支撑臂壁厚，实现适配，整体结构的模块化程度高，各部件无复杂倒扣结构，无论是采用FDM3D打印直接制作，还是通过注塑工艺批量生产，都具备较好的工艺可行性，生产组装难度低，后期维护更换部件也十分便捷。
