巴西产Zaproma品牌数控弯管设备结构

这套数控弯管设备的三维结构，还原了巴西本土工业品牌Zaproma面向工厂产线布局开发的管材弯折加工装备的完整形态，建模过程完全参照设备实际投产的尺寸边界做还原，没有做艺术化的简化处理，所有外露结构、操作工位、防护壳体的相对位置都和现场安装的实际状态保持一致。从工业现场的应用场景来看，这类设备主要部署在金属管材加工的集中作业区域，对接上游的管材切割下料工位，下游衔接焊接、装配工序，覆盖家具五金、汽车管路、健身器材、钢结构配套件等多个需要金属弯管构件的生产场景，和传统手动弯管设备相比，数控系统的介入可以把弯折角度、送料长度的控制精度提升到毫米级，批量加工时的管件一致性远高于人工操作的设备，能有效减少后续装配阶段的修配工作量。

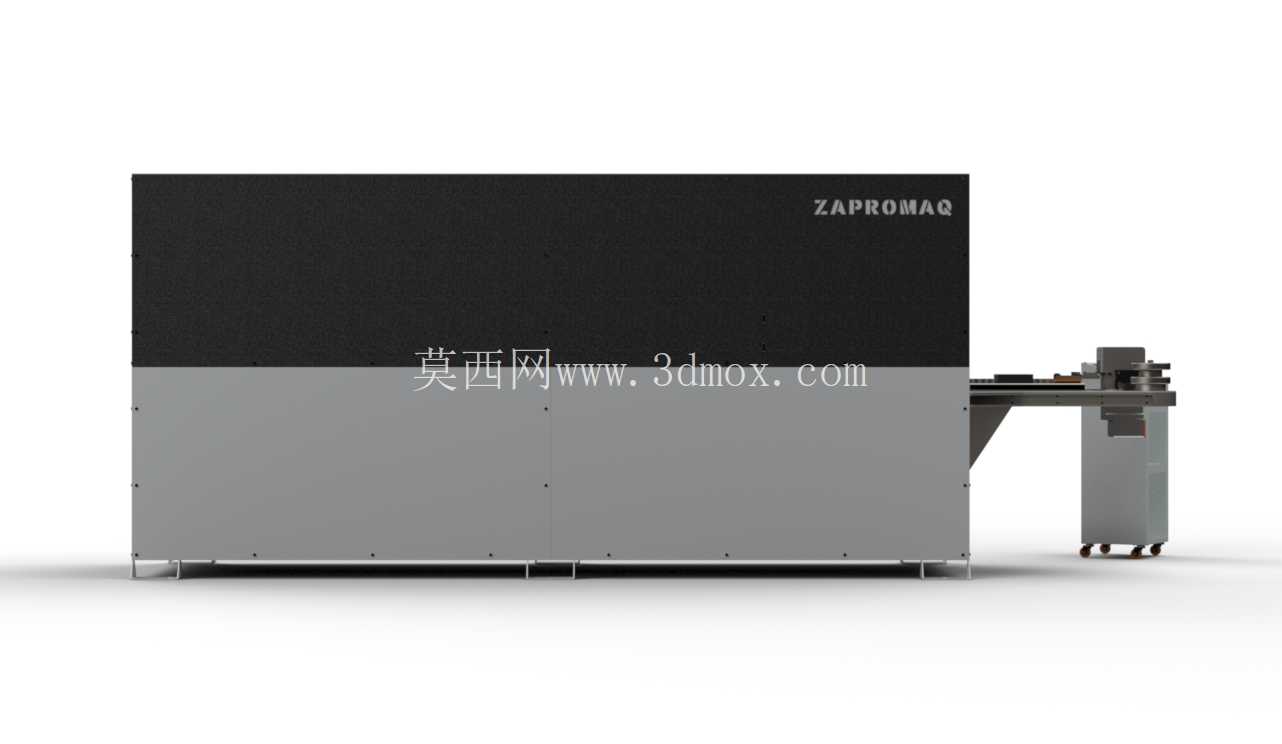

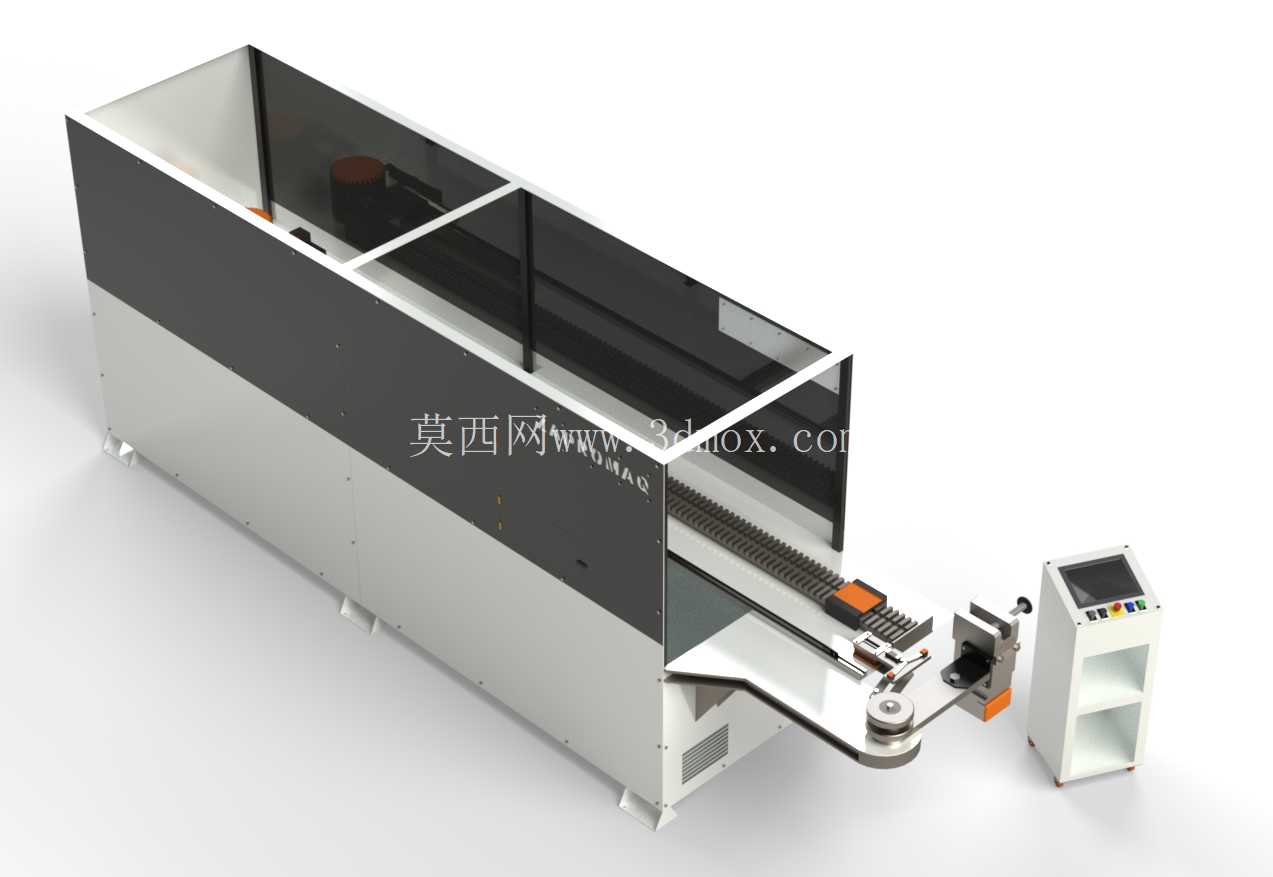

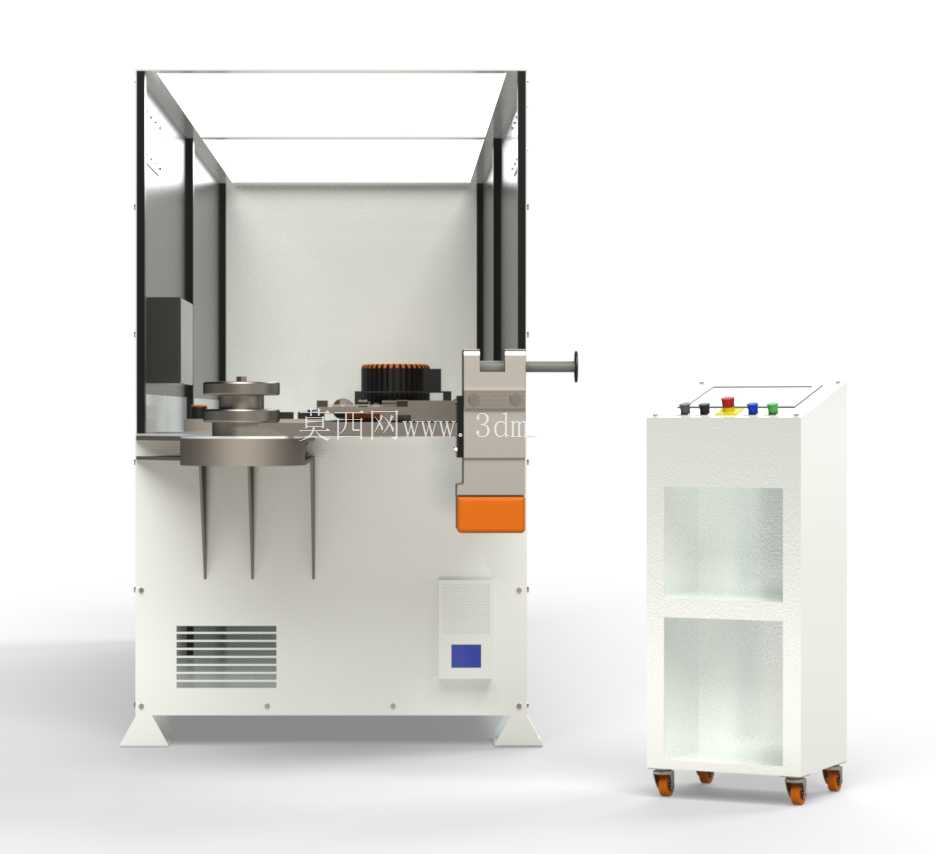

从设备的功能布局来看，整套装备分为主机加工舱、外置操作控制台、出料延伸平台三个核心部分。主机加工舱采用半封闭的钣金防护结构，上半部分设置透明观察窗，既可以阻挡加工过程中可能飞溅的金属碎屑、切削液，也方便操作人员实时观察舱内的弯管作业状态，防护舱的侧面预留了维护检修门，日常更换弯管模具、调整夹紧机构的时候不需要完全拆除防护壳体，能缩短设备换型的停机时间。舱内集成了管材送料导轨、夹紧机构、弯管模头组件，送料结构采用伺服驱动的齿条传动方案，长距离送料时的停顿误差控制在极小范围内，可以适配不同长度的金属管材连续送料加工，不需要人工多次调整管材装夹位置。外置的操作控制台采用独立落地式设计，和主机加工舱保持安全操作距离，台面上集成了触控显示屏、实体操作按键、状态指示灯，操作人员站在控制台位置可以完整观察到设备进出料端的状态，避免操作视野盲区带来的安全隐患，控制台下部设置了空置的储物层，可以临时存放常用的调整工具、检测量具，不用往返工具柜取放物件。出料延伸平台对接主机的弯管输出端，承托完成弯折加工的管材，避免长管材加工完成后因为自重下垂磕碰加工面，也方便操作人员直接在出料端取件码放。

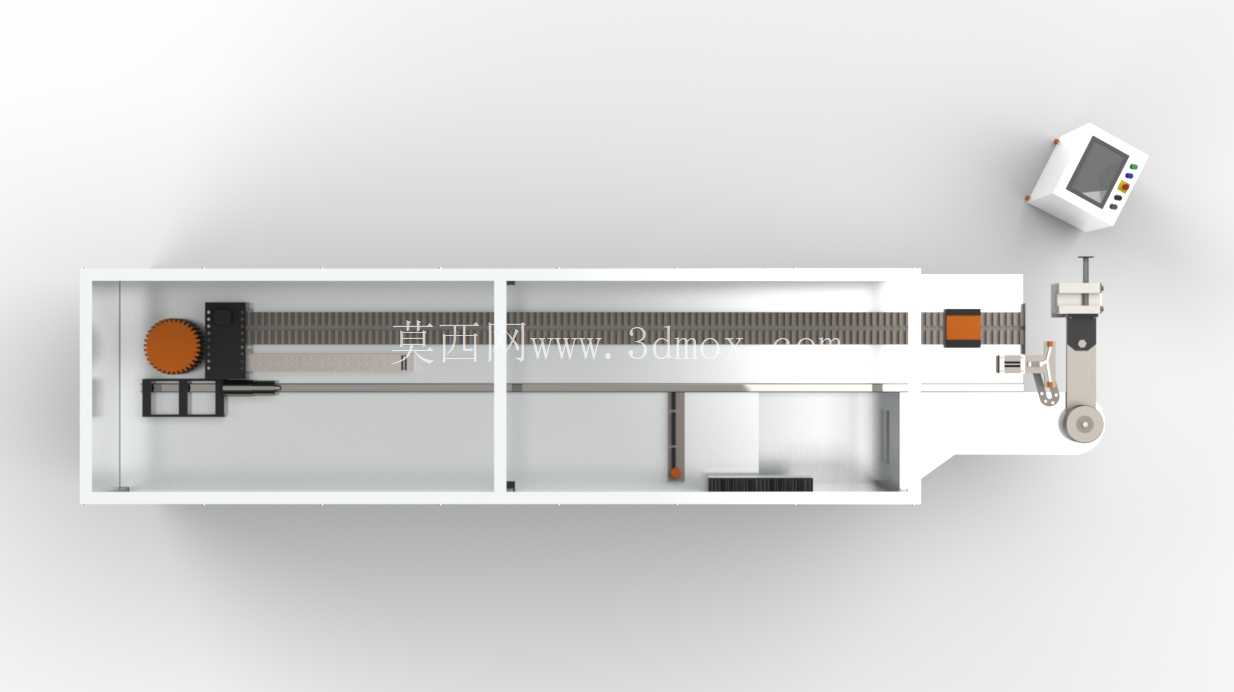

做这套设备的三维建模时，首先要确认的是设备的安装边界尺寸：整套设备的主机部分长度覆盖长管材送料的行程需求，宽度方向预留了防护门开启的操作空间，外置控制台和主机之间预留了不小于800mm的操作人员通行、检修通道，现场布局时不需要额外对地面做特殊的预埋处理，只要保证地面平整度满足设备承重要求即可完成安装固定。设计思路上完全贴合工业现场的实用需求，没有多余的装饰性结构，所有外凸的部件都做了圆角过渡处理，避免车间内人员走动、物料转运时发生磕碰划伤，设备底部设置了可调式支撑脚杯，可以根据地面的实际平整度调整设备水平度，保证送料导轨的直线精度不会因为地面倾斜出现偏差。和常见的小型手动弯管设备不同，这款数控弯管设备可以完成多段连续弯折的复杂管材加工，只需要在控制系统内预先录入每一段的送料长度、弯折角度、旋转角度参数，设备就可以自动完成整根管材的全流程加工，不需要人工多次调整管材的装夹角度，对于小批量多品种的弯管加工订单来说，换型只需要调用对应的参数程序、更换匹配管径的弯管模具即可，不需要对设备机械结构做大规模调整。

从结构细节来看，设备的弯管机头部分采用模块化设计，不同管径的弯管模具可以快速换装，夹紧机构的压力可以根据管材的材质、壁厚做对应调整，避免薄壁管材夹紧过程中出现变形凹陷，厚壁管材夹紧力不足出现打滑偏移的问题。防护舱内部的传动部件全部做了遮挡防护，避免加工产生的金属碎屑落到导轨、齿条传动面上加剧部件磨损，日常维护只需要按照周期打开防护盖板清理碎屑、加注润滑脂即可，维护难度较低。设备的线缆、管路全部走机身内部的走线槽，外部没有明露的拖链、管线，既可以避免车间内的杂物剐蹭管线造成破损，也让设备整体外观更整洁，减少卫生清理的死角。
