数控铣床配套百分表安装固定支架结构

　　在数控铣床的日常加工与精度校验环节中，百分表是操作人员排查工作台走位偏差、主轴径向跳动、工件装夹同轴度误差的核心量具，而配套的固定支架则是保障百分表测量数据稳定可靠的关键载体，这套支架结构正是针对铣床加工场景的实际测量需求设计，适配车间内多数立式数控铣床的装夹使用场景。从实际使用场景来看，这类支架常被用于铣床加工前的工件找正工序：操作人员将支架的夹持端固定在铣床主轴侧、工作台T型槽配套的磁力座或者专用夹具基座上，调整支架伸出长度与角度后，将百分表的表杆套入支架前端的夹持孔内锁紧，通过转动工作台或者移动主轴，让百分表测头贴合工件基准面、主轴外圆或者工装定位面，即可读取跳动数值，完成装夹精度校验，也可用于加工过程中工件的形位公差在机检测，避免工件拆卸后二次装夹带来的定位误差。

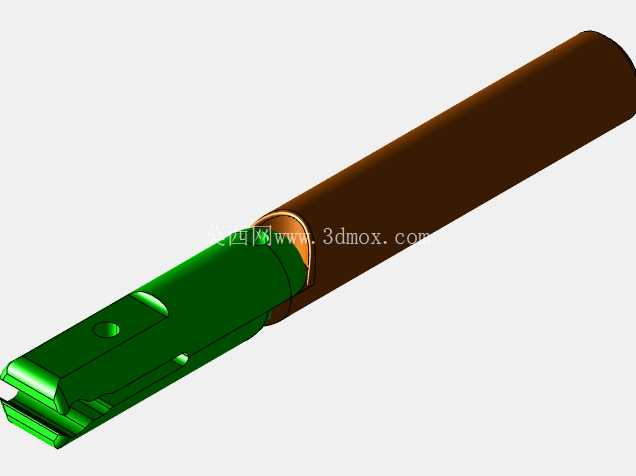

　　这套支架采用分体嵌套式结构设计，主体分为长柄夹持段与前端表座固定段两部分，长柄段采用圆柱外形设计，外圆做了防滑耐磨处理，既可以直接插入铣床配套的磁力座φ20标准夹持孔内，也可适配台虎钳、专用夹具的侧装夹位，长柄内部做了空心减重结构，在保证整体刚性的前提下降低支架自重，避免长悬臂状态下因为自重下垂带来的测量偏差。前端固定段做了侧向开槽的弹性夹持结构，夹持孔内径适配标准百分表的夹持套筒外径，开槽处预留锁紧间隙，当百分表插入夹持孔后，通过侧面的锁紧螺钉收紧开槽间隙，即可牢牢固定百分表位置，不会因为铣床运行时的轻微振动出现表体滑移，保证测量数值的稳定性。

　　设计过程中重点考量了铣床现场的复杂工况：首先是支架的安装边界，长柄段的长度设置兼顾了测量范围与刚性需求，伸出长度可覆盖铣床工作台面80%以上的常规工件装夹区域，不会出现长度不足无法触达工件基准面的问题，同时长柄的壁厚经过受力校核，在最大伸出长度下，悬臂端的变形量控制在0.002mm以内，不会因为支架自身形变影响百分表的测量精度。其次是角度调整的便利性，两段结构的嵌套连接处做了间隙配合处理，松开嵌套处的锁紧结构后，前端表座段可绕长柄轴线360度旋转，也可沿轴向小范围伸缩调整，操作人员无需反复拆装支架整体，即可快速调整百分表的测量位置与角度，适配不同高度、不同位置的测量点，大幅缩短找正校验的辅助时间。

　　结构细节上，前端夹持段的端面做了倒角处理，避免安装百分表时刮伤表杆套筒的外圆表面，长柄的尾端做了封边处理，防止切削液、铁屑进入空心腔体内部造成锈蚀或者卡滞，所有棱边都做了倒钝处理，避免操作人员调整支架时被锋利边缘划伤。在实际使用中，这套支架相比通用型的磁性表架，刚性表现更优，尤其在铣床进行大行程移动或者主轴高速转动带来的振动环境下，不会出现表架抖动、指针漂移的问题，测量数据的重复性更好，适合机加工现场的粗找正与精校验双重需求；同时分体式的结构设计也便于维护，若前端夹持段因为长期使用出现磨损，只需更换前端段即可，无需整体更换支架，降低现场工装的维护成本。针对铣床加工时切削液飞溅的场景，支架表面做了发黑防锈处理，长期接触切削液也不会出现锈蚀起皮的问题，表面粗糙度控制在合理范围，擦拭清理铁屑与切削液时更加便捷，不会残留污渍影响装夹精度。安装适配性上，除了适配标准磁力座的夹持孔径，长柄段也可直接装夹在铣床的刀库侧装工位、工作台侧面的专用夹具安装孔内，无需额外加装转换套，适配现场多种装夹条件，无论是立式加工中心、普通数控铣床还是炮塔铣床，都能直接配套使用，满足不同设备的百分表安装需求。
