可旋转式机加工夹持台虎钳结构设计

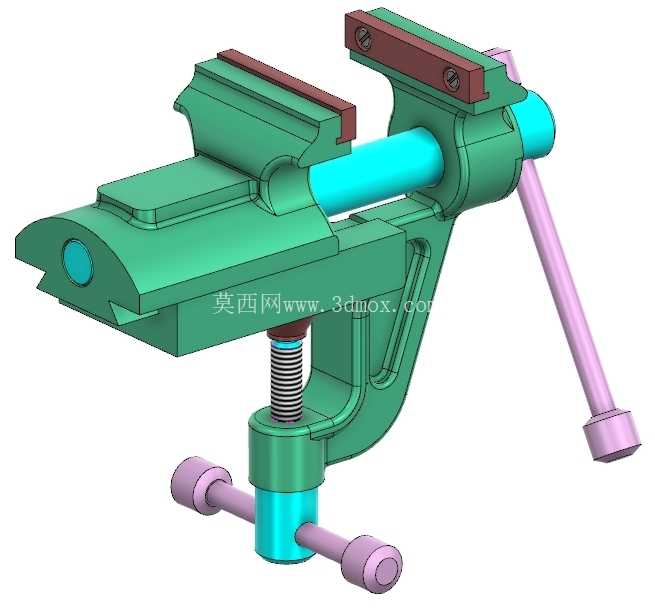

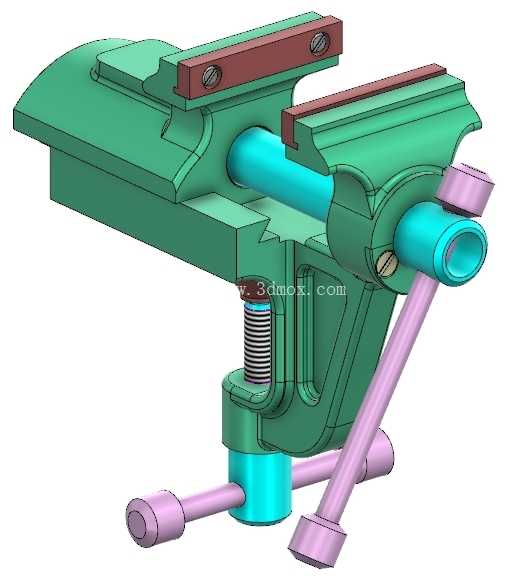

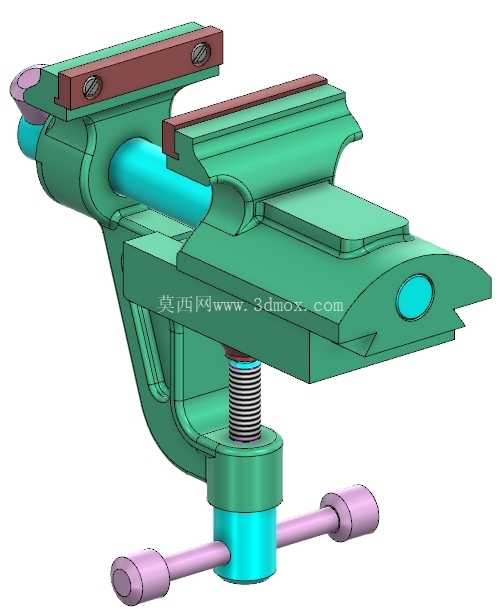

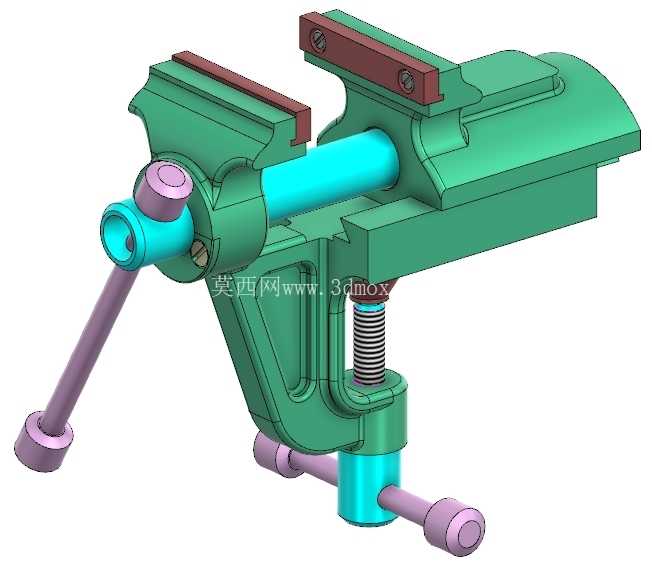

　　日常金工实训、小型机加工工位、维修装配场景里，台虎钳是绕不开的基础夹持工装，这套可旋转结构的台虎钳，针对传统固定式台虎钳夹持角度受限的痛点做了结构优化，能适配更多非规则工件的装夹需求。从结构组成来看，整套装置分为固定钳身、活动钳身、进给丝杆、旋转底座、锁紧机构、操作手柄几个核心部分，固定钳身通过底部的旋转支撑结构与安装座连接，可绕垂直轴线做360度回转，调整到目标角度后通过侧边的锁紧螺栓完成位置固定，不需要反复松拆安装螺栓就能调整工件朝向，能大幅减少装夹辅助时间。活动钳身与固定钳身之间通过圆柱导向杆做滑动导向，相比燕尾槽导向结构，圆柱导向的加工难度更低，配合间隙更容易调整，长期使用磨损后只需要更换导向套就能恢复精度，维护成本更低。

　　钳口位置预留了可更换钳口板的安装位，通过内六角螺栓固定，针对不同材质的工件可以更换带齿淬硬钳口、软质铜钳口或者橡胶垫钳口，避免装夹过程中夹伤工件表面，比如夹持精加工后的铝件、铜件时，更换软钳口就能有效保护已加工面。进给丝杆采用梯形螺纹传动，具备自锁特性，夹持工件后不会因为加工过程中的振动导致钳口松脱，丝杆末端连接横向操作手柄，手柄两端做了滚花处理，手动旋转时摩擦力足够，不需要额外加力杆就能提供足够的夹持力，针对大尺寸工件装夹时，也可以在手柄端套管增大力矩，满足大夹紧力需求。安装边界上，底座部分预留了两个螺栓安装槽，可适配工作台面的T型槽或者预留安装孔，安装槽为长圆孔设计，允许一定的安装位置误差，不需要精准配钻就能完成固定，适合在现有钳工台、铣床辅助工作台面上加装。整体外形尺寸控制在小型工位适配范围，钳口最大张开量满足常规小型零件、棒料、异型件的装夹需求，不会占用过多工作台面空间，旋转底座的高度经过优化，装夹工件后工件中心高度与常规钳工操作、小型钻铣加工的操作高度匹配，减少操作时的弯腰或者抬臂幅度，降低长时间操作的疲劳感。

　　设计过程中重点考虑了受力传递路径，夹持工件时的反作用力依次通过活动钳身、导向杆、固定钳身传递到底座安装螺栓，最终分散到工作台面，丝杆只承受轴向的进给力，不会承受额外的倾覆力矩，能有效延长丝杆的使用寿命，避免长期受力不均导致的丝杆弯曲变形。钳身主体采用筋板加强结构，在保证整体刚性的前提下减少了不必要的实体材料，降低整体重量，同时筋板的位置避开了操作时的手部活动空间，旋转锁紧手柄的位置设置在钳身侧前方，操作人员站在工位正前方就能伸手完成锁紧和松开操作，不需要侧身探手，操作动线更合理。

　　针对日常使用中的铁屑清理问题，导向杆与钳身配合的位置预留了防尘间隙，丝杆外露部分做了光滑轴颈过渡，加工产生的铁屑不会轻易卡进传动螺纹缝隙，日常维护只需要定期在丝杆和导向杆表面涂抹润滑脂就能保证操作顺畅，不需要频繁拆解清理。这套结构的台虎钳既可以满足钳工划线、锉削、锯削、攻丝等手工操作的装夹需求，也可以作为小型钻床、轻型铣床的辅助夹持工装，针对小型维修场景下的零件拆装、整形也能提供稳定的夹持支撑，相比重型台虎钳，它的重量更轻，调整更灵活，适合多工位轮换、小型加工点位的装夹使用，结构上没有复杂的异形曲面，所有零部件都可以通过常规的车、铣、钻工序加工完成，加工门槛低，备件替换方便，适合作为小型工装的设计参考，也可以直接用于实训教学的装夹工具配置。
