五英寸重型多用途旋转台虎钳结构设计

在机械加工、设备维修、五金装配等一线作业场景里，台虎钳是工位上不可或缺的基础夹持工装，这款五英寸规格的重型旋转台虎钳，针对大夹持力需求、多方位作业的场景做了针对性结构优化，区别于普通轻型台钳的单薄结构，整体采用铸铁主体搭配钢制传动件的组合，能承受大扭矩装夹下的结构载荷，不会出现钳身变形、夹持打滑的问题。

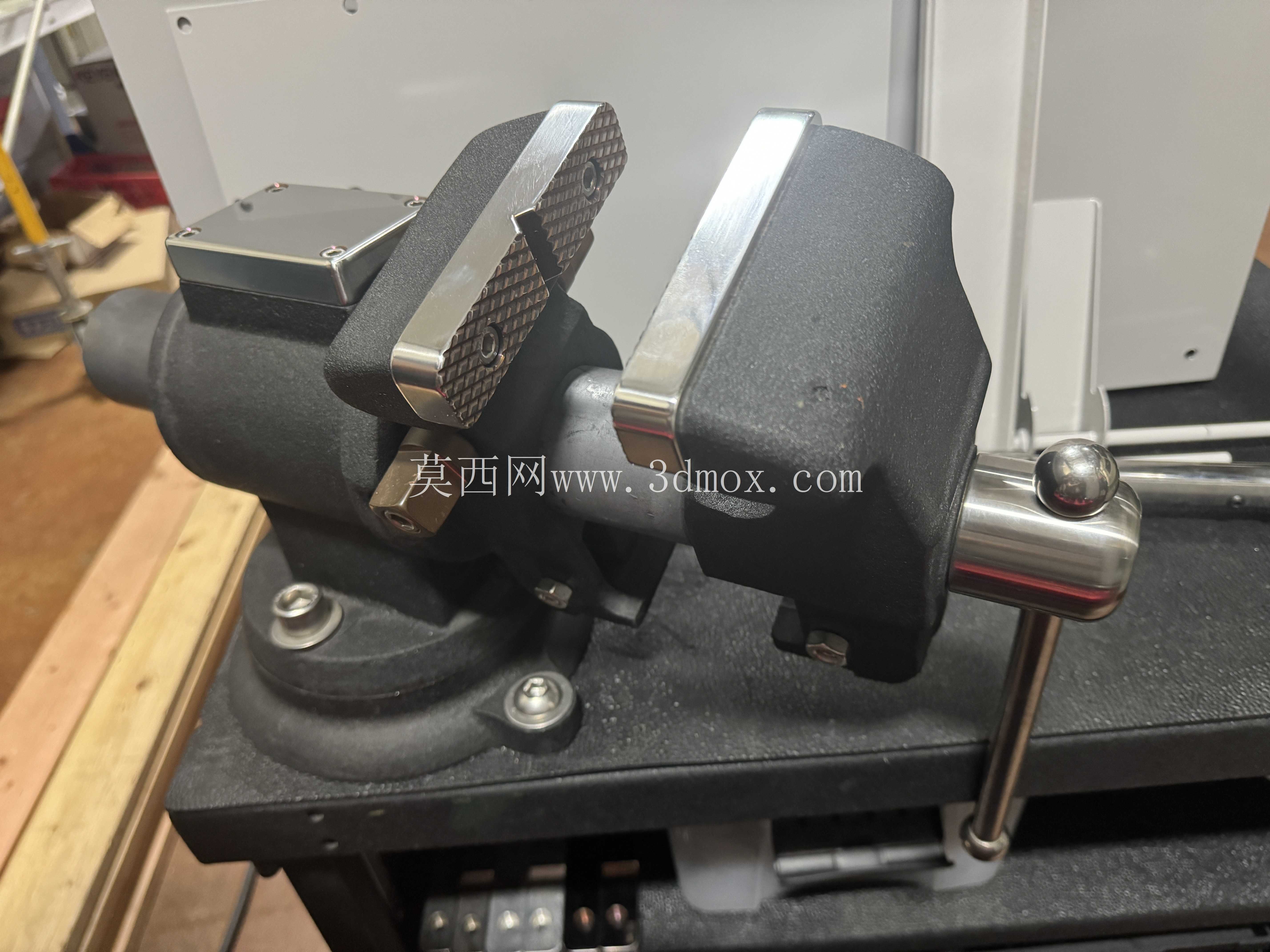

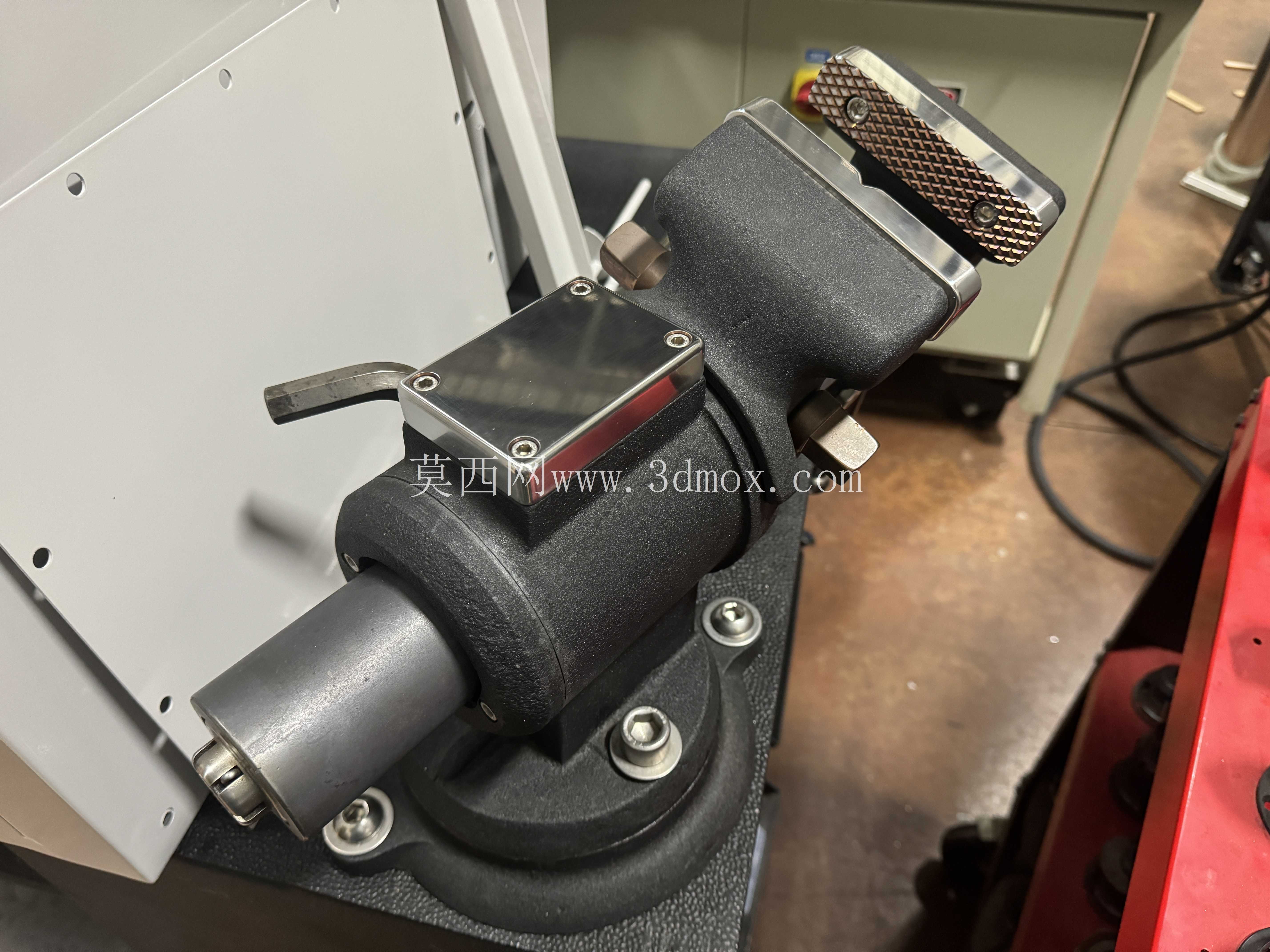

从实际使用场景来看，这类重型旋转台钳常布置在钳工装配台、机加工辅助工位、模具维修作业区，既可以夹持黑色金属毛坯件进行锉削、錾切、钻孔等手工加工作业，也能固定小型零部件完成装配、拆卸、修配工序，带旋转功能的底座设计，让操作人员不需要反复松卸工件调整位置，只需要转动底座锁紧机构，就能带动钳身360度水平旋转，快速将工件调整到最适合操作的角度，减少工件反复装夹带来的定位误差，也能降低操作人员的作业疲劳度。

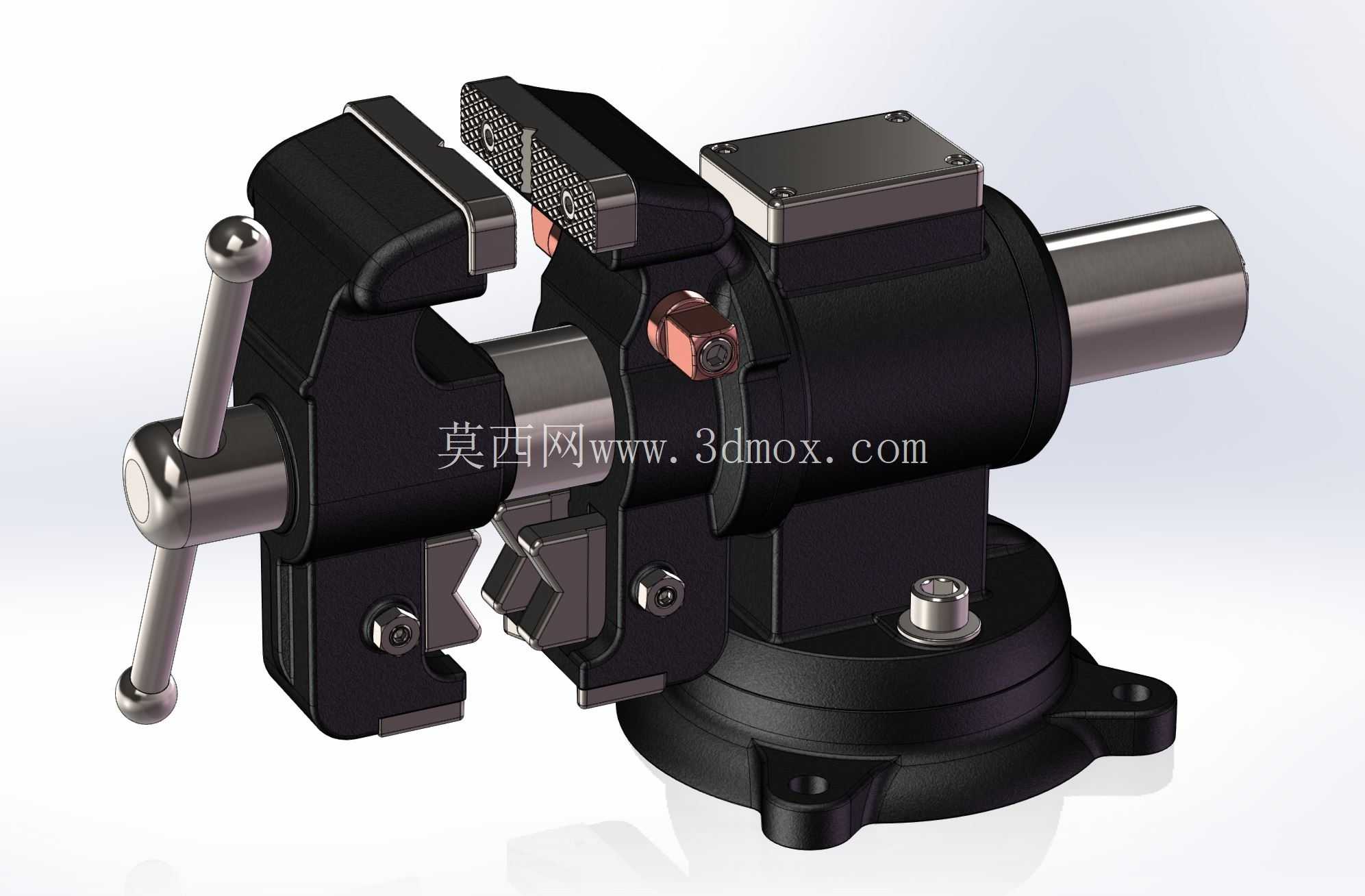

结构设计上，这款台虎钳的钳口部分做了可更换式设计，钳口板采用合金钢淬火处理，表面加工有交叉防滑齿纹，既保证夹持时的摩擦力，避免大切削力下工件移位，当钳口齿纹磨损后也可以单独更换钳口板，不需要整体更换钳身，降低长期使用的维护成本。除了常规的平钳口夹持功能，钳身还集成了圆管夹持工位，在钳口下方预留了V型夹持槽，可以直接夹持圆棒、管材类工件，不需要额外搭配管钳附件，适配更多类型工件的装夹需求。传动部分采用梯形丝杠传动，相比普通三角螺纹，梯形螺纹的传动强度更高，耐磨性能更好，长期频繁开合也不会出现螺纹滑牙的问题，丝杠端部搭配带防滑套的转动手柄，操作人员施加较小的力就能获得足够的夹持力，手柄末端做了防脱设计，避免操作时手柄从丝杠端部滑脱。

安装边界方面，这款台虎钳的底座采用三螺栓固定结构，底座上预留的安装孔位适配常规钳工台的安装尺寸，安装时只需要在工作台面对应位置钻孔，使用螺栓将底座牢牢固定在工作台面上，就能承受重型作业下的冲击力，不会出现台钳移位的问题。钳身最大开口尺寸对应五英寸规格，能满足常规尺寸工件的夹持需求，整体钳身高度经过人体工学优化，操作人员站立作业时手臂自然下垂就能操作手柄，不需要过度弯腰或者抬臂，适配多数工业工位的作业高度要求。

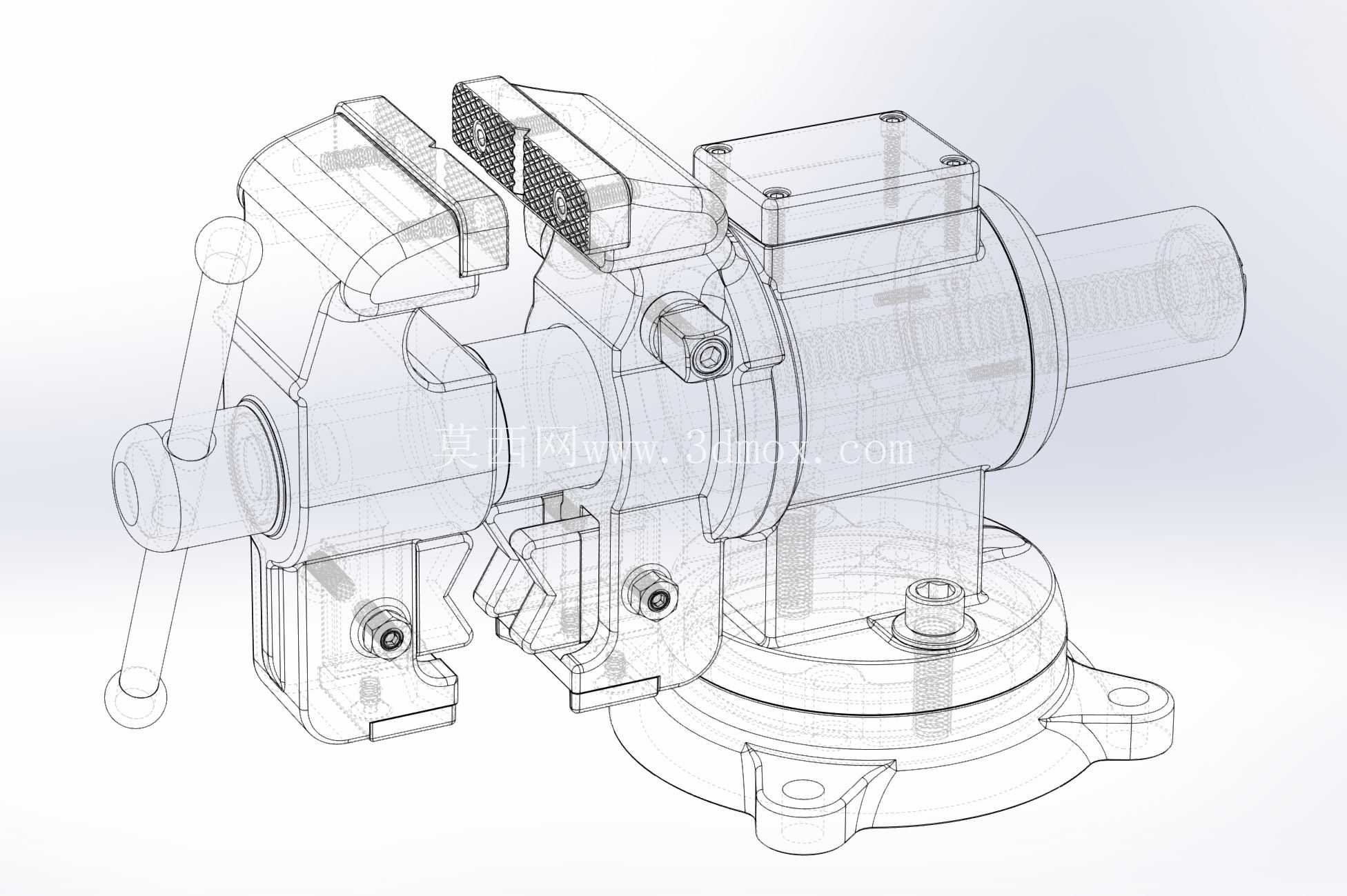

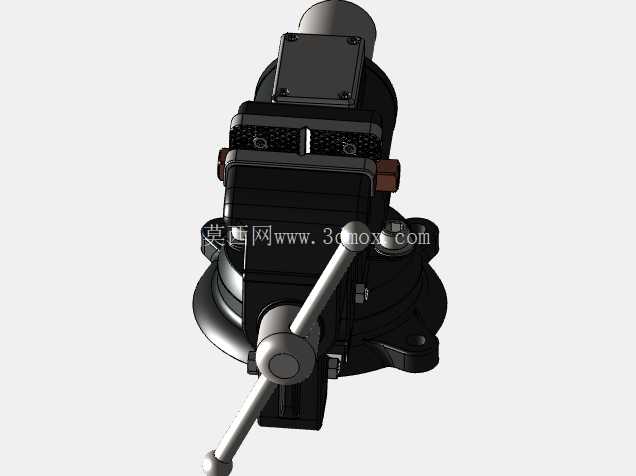

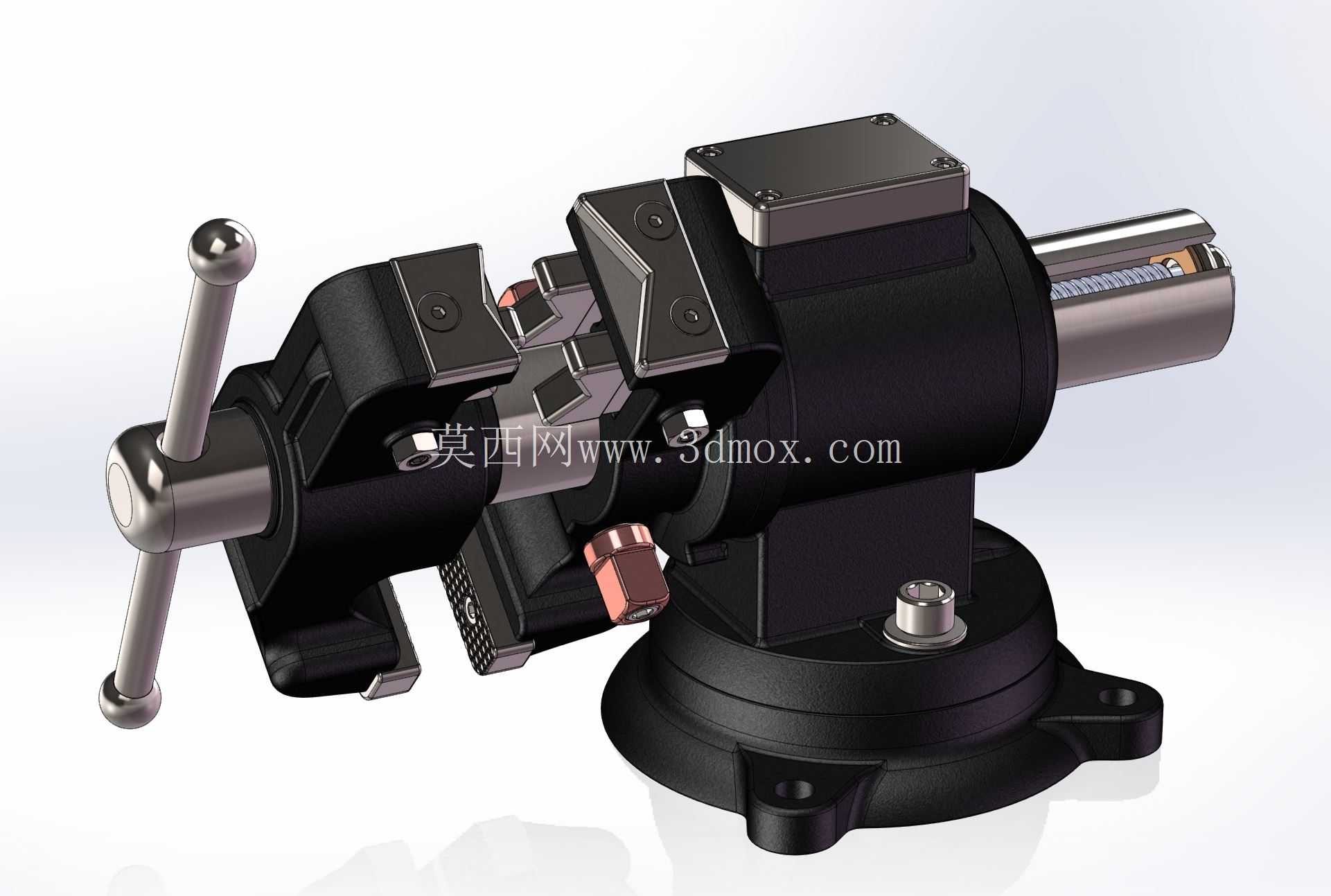

从建模还原的角度来看，这款台虎钳的结构完整还原了实际产品的装配关系，包含了丝杠传动副、钳身滑动导轨、底座旋转锁紧机构、可更换钳口板等全部零部件，各部件之间的配合间隙符合实际加工装配的公差要求，滑动部件的运动行程和实际产品一致，既可以作为机械结构教学的演示模型，也能作为工装选型时的结构参考，帮助设计人员了解重型旋转台虎钳的内部构造，在做工位布局设计、工装夹具改造时提供直观的结构参考。在做非标工装设计时，也可以参考这款台钳的夹持结构、锁紧方式，将相关结构移植到专用工装的设计中，提升工装的夹持可靠性和操作便捷性。

不同于轻型家用台钳的薄壳结构，这款重型台虎钳的钳身壁厚做了加厚处理，导轨部分采用一体式铸造结构，滑动面经过机加工保证平整，钳身滑动时不会出现卡滞、晃动的问题，即使夹持重型工件进行敲击、锉削作业，钳身也能保持足够的刚性，不会因为受力产生形变影响夹持精度。底座的旋转锁紧机构采用偏心锁紧结构，只需要扳动锁紧手柄就能快速固定钳身角度，不需要反复拧动锁紧螺母，操作效率更高，锁紧后钳身不会因为作业受力产生偏转，保证作业过程中的装夹稳定性。
