房车底盘低压油箱管路拆装专用扳手结构

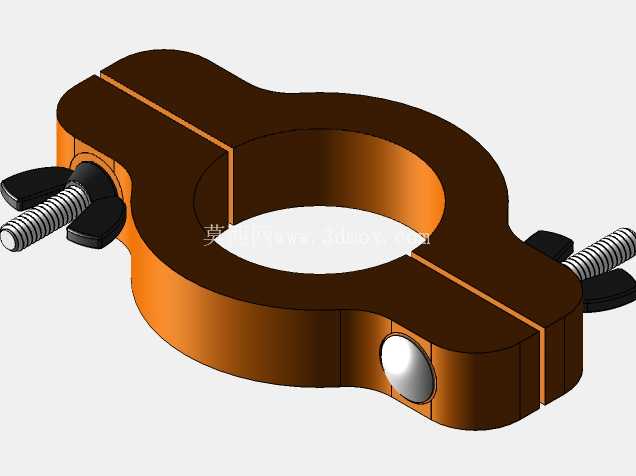

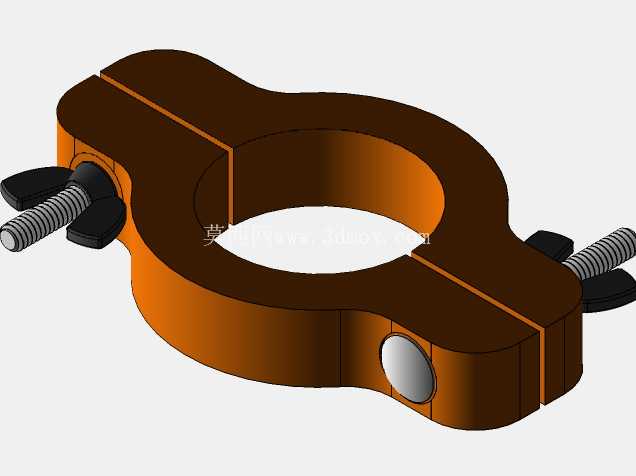

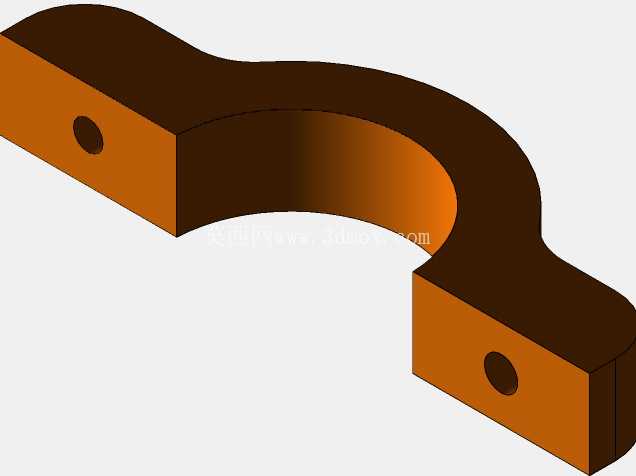

　　从结构设计逻辑来看，这款扳手没有采用传统呆扳手的开口式卡合结构，而是做了分体对夹的环形抱合设计，整体主体为两个对称的半环结构，通过侧边的锁紧螺钉实现开合与抱紧，环形内孔的尺寸完全匹配低压油箱出油口的锁紧螺母外径，作业时先将两个半环从螺母径向侧方卡入，再拧紧两侧的蝶形锁紧螺钉，让半环内圈完全贴合螺母的整个圆周受力面，相比普通扳手仅靠两个面受力的形式，这种全周抱合的结构能把拧动扭矩均匀分散到螺母的所有受力棱边，哪怕是已经出现轻微锈蚀、棱角磨损的旧螺母，也能稳定传递扭矩不会打滑，不会因为局部受力过大造成螺母棱角崩裂。在房车售后维保、底盘油路检修的现场作业场景里，老旧车型的低压油箱液化石油气软管接头拆装一直是个容易出问题的环节——这类接头位于底盘下方靠近车架的狭窄空间，周边排布着制动管路、线束护板，普通开口扳手受空间限制无法完整卡合接头螺母，拧动时容易打滑刮伤螺母六角面，甚至会扯动老化的软管造成密封面破损引发燃气泄漏风险，这款对夹式手动扳手正是针对这类特定作业场景开发的专用拆装工具。

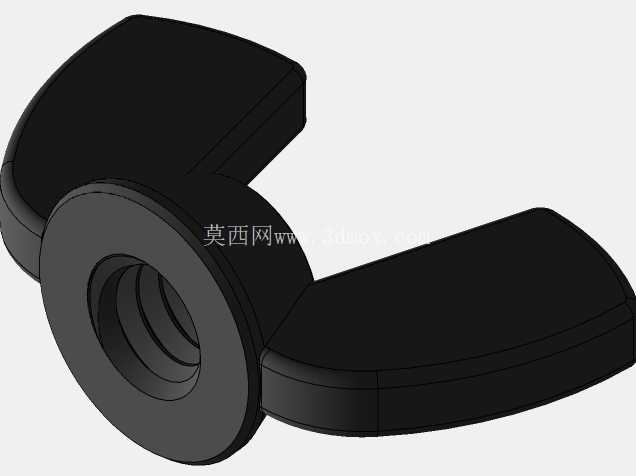

　　扳手的两个施力臂沿环形主体径向向外延伸，臂长经过现场作业空间的反复校核，既保证了拧动时的力臂长度足够，操作人员不用施加过大的握力就能达到接头要求的锁紧扭矩，又不会因为臂身过长和底盘周边的车架横梁、护板部件发生干涉，哪怕是躺在车底作业的受限姿态下，也能通过小角度往复转动完成螺母的松紧操作，不需要像普通扳手那样频繁调整卡合角度，能大幅压缩单处接头的拆装作业时长。考虑到车底作业时手上难免沾有油污、泥渍，扳手的施力臂表面做了防滑的纹理处理，蝶形锁紧螺钉的旋钮部分做了加大的滚花设计，操作人员戴防滑劳保手套也能徒手完成锁紧操作，不需要额外借助其他辅助工具锁紧扳手本身。

　　在安装边界的适配性上，这款扳手的环形主体厚度做了针对性的减薄处理，刚好能卡入油箱接头螺母和软管固定座之间的狭窄间隙，不会因为本体过厚压到接头根部的橡胶密封垫，也不会在拧动过程中剐蹭到油箱本体的防腐涂层；两侧的锁紧螺钉伸出长度做了限位设计，拧紧后螺钉端部不会突出扳手主体的外侧平面，避免在狭窄空间里转动时螺钉刮伤周边的管路外壁。从实际使用的工况适配来看，这款扳手除了能完成常规的螺母拆装作业，针对使用年限较长、螺母和接头本体出现轻微锈连的情况，全周抱合的结构能承受更大的冲击扭矩，操作人员可以用橡胶锤轻轻敲击施力臂端部来松动锈死的螺母，不会像普通开口扳手那样受侧向力就从螺母上滑脱。

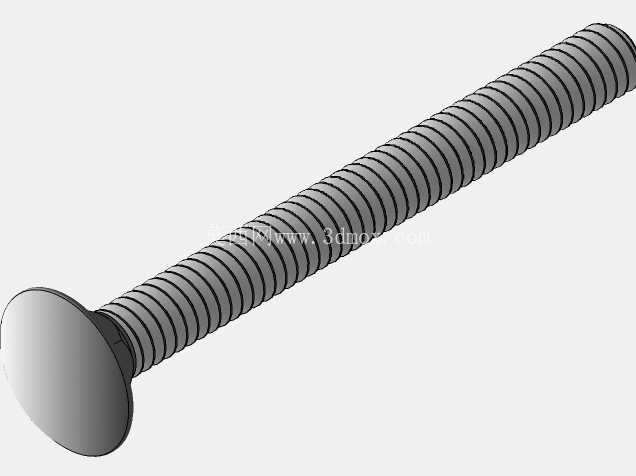

　　结构上没有多余的复杂传动部件，两个半环主体通过端部的定位销实现开合时的对位，每次拆装作业后只需要擦拭掉表面的油污和泥渍就能长期使用，没有易损的精密部件，非常适合户外维保、野外应急抢修这类没有完善工具补给条件的作业场景。在建模过程中，环形内孔的公差按照五金工具的通用配合要求做了预留，既保证能顺利套入标准尺寸的接头螺母，又不会因为间隙过大造成拧动时的旷量，两侧锁紧螺钉的安装孔位和半环分型面保持垂直，保证拧紧时两个半环能平行抱合，不会出现偏斜导致的卡滞问题；施力臂和环形主体的衔接位置做了圆弧过渡的加强结构，避免大扭矩拧动时臂身和环体衔接处出现应力断裂，整体结构的强度冗余按照日常维保作业的最大扭矩需求做了校核，能覆盖这类低压管路接头所有的拆装扭矩要求，不会出现正常使用下的结构变形问题。
