房车上用LP管路锁紧手动夹钳扳手

在老式B型自行式房车的底盘燃气供给系统改造与日常维保作业中，底盘布置的液化石油气储罐连接部位往往受限于狭小的检修口空间，常规呆扳手、活动扳手无法伸入作业，且常规工具施力时容易因受力角度偏差导致螺母偏斜，不仅无法达到额定锁紧力矩，还可能因密封面压合不均出现燃气微漏的安全隐患，这款手动夹钳式扳手正是针对这类特殊作业场景开发的专用工装。

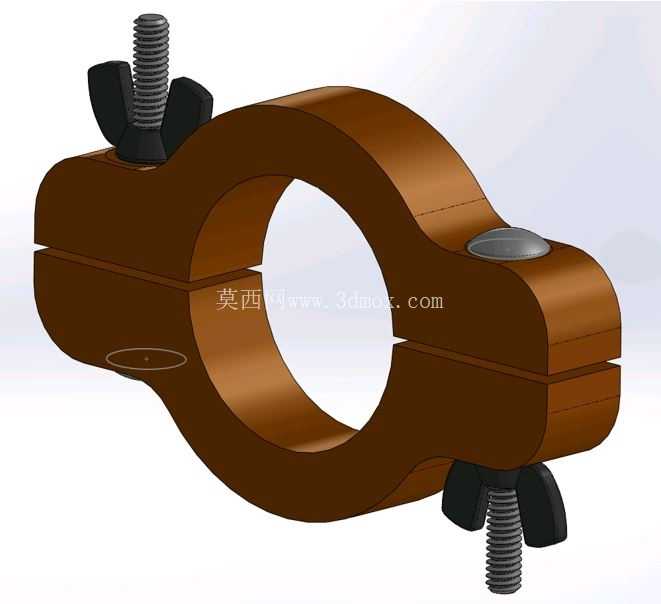

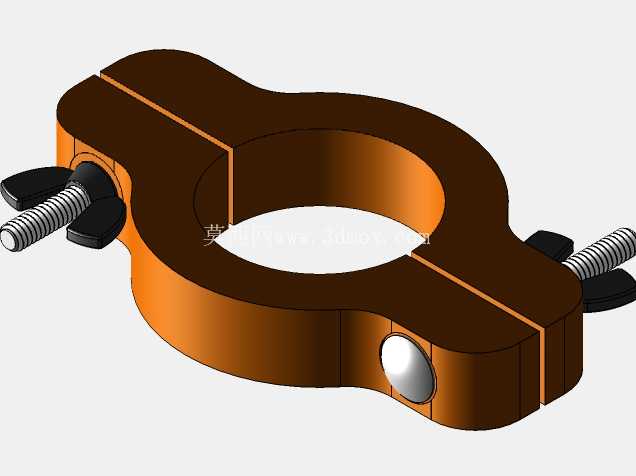

从结构功能来看，该工具采用对开式抱夹主体结构，主体为两个对称的半环形夹体，一端通过圆柱销实现铰接开合，另一端开设同轴的螺纹过孔，配套两个蝶形压紧螺栓，使用时先将两个半环张开，套入LP螺母外侧的六角受力面后合拢夹体，再同步拧紧两端的蝶形螺栓，让夹体内壁的卡槽与LP螺母的六角棱边完全卡合，此时扳动夹体主体即可带动螺母转动，完全规避了常规扳手在狭小空间内容易滑脱、啃伤螺母棱边的问题。夹体内壁的卡槽尺寸严格匹配标准LP燃气螺母的对边宽度，卡合后受力面均匀覆盖螺母的六个棱边，施力时不会出现应力集中导致的螺母变形，同时抱夹式结构可以在任意角度套入螺母，不需要像常规套筒那样预留轴向套入空间，特别适合检修口深度不足、螺母周边管路干涉无法使用套筒的作业场景。

设计过程中首先考虑的是狭小空间的操作边界，夹体的环形内径比对应规格LP螺母的外接圆直径大2mm，保证套入时不会与螺母外周的管路、密封垫片发生剐蹭，夹体的外侧轮廓做了圆弧过渡处理，没有突出的棱角，在伸入狭窄检修口时不会刮蹭周边的线束、管路保护层。两端的蝶形螺栓采用大翼面设计，不需要额外工具即可徒手完成夹体的锁紧与松开，作业时不需要在狭小空间内额外操作其他辅助工具，大幅降低了作业难度。夹体铰接端的销钉采用过盈配合压装在其中一个半环上，另一个半环开设间隙配合的销孔，开合时没有明显旷量，保证卡合螺母时的同轴度，避免施力时夹体偏摆导致螺母受力不均。

从安装与使用的尺寸边界来看，夹体闭合后的整体外径比螺母外径大18mm，也就是在螺母周边只要预留9mm以上的径向空间即可顺利套入工具，夹体的轴向厚度控制在15mm，只需要螺母外侧预留15mm的轴向操作空间即可完成作业，相比常规活动扳手需要至少30mm的摆动空间，该工具的操作空间需求降低了一半以上，完全适配老式B型房车底盘储罐处仅留的小型检修口尺寸。夹体的力臂长度经过反复校核，长度设置为120mm，徒手施力时可以轻松达到LP燃气螺母要求的12-15N·m锁紧力矩，既不会因为力臂过短导致锁紧力不足，也不会因为力臂过长导致力矩过大压坏密封垫片或拧裂管路接头。

实际作业时，操作人员只需要通过小型检修口将合拢前的夹体伸到螺母位置，张开夹体对准螺母六角面卡入后，徒手拧紧两端的蝶形螺栓，即可扳动夹体完成螺母的锁紧或拆卸作业，整个过程不需要视线完全对准螺母，依靠手部触感即可完成卡合作业，对于检修口内部光线不足、视线受阻的场景适配性极强。夹体与螺母接触的内壁做了防滑纹理处理，即使螺母表面存在少量锈蚀、油污，也能保证卡合后不会出现打滑现象，同时夹体采用高强度铜质材料制作，不会像钢制工具那样在碰撞时产生火花，在燃气系统作业场景下具备更高的安全性能，完全满足燃气系统维保作业的防爆要求。铰接部位的销钉与孔之间预留了微小的润滑间隙，长期使用也不会出现开合卡滞的问题，两端的蝶形螺栓采用细牙螺纹，锁紧时的自锁性能更好，施力扳动过程中不会出现夹体松脱的情况。
