垂直拧螺丝辅助定位工装结构设计

在日常机电装配、五金维修、家装施工场景中，斜向拧入螺丝导致的螺纹滑牙、基材开裂、螺丝断裂是一线装配人员频繁遇到的问题，尤其是在亚克力、薄铝板、密度板这类脆性基材上作业时，哪怕螺丝轴线与安装面存在3°以上的倾角，拧入过程中就极易出现螺丝偏移、孔位崩边的问题，传统作业中工人多靠肉眼判断螺丝刀垂直度，容错率极低，新手操作时不良率甚至能超过20%。这款螺丝刀辅助定位工具，就是针对这一实际作业痛点设计的手持辅助工装，核心作用是在螺丝拧入的全过程中，为螺丝刀刀杆提供稳定的垂直导向，让螺丝始终保持与安装基面垂直的状态，从根源上降低斜向拧入带来的各类装配问题。

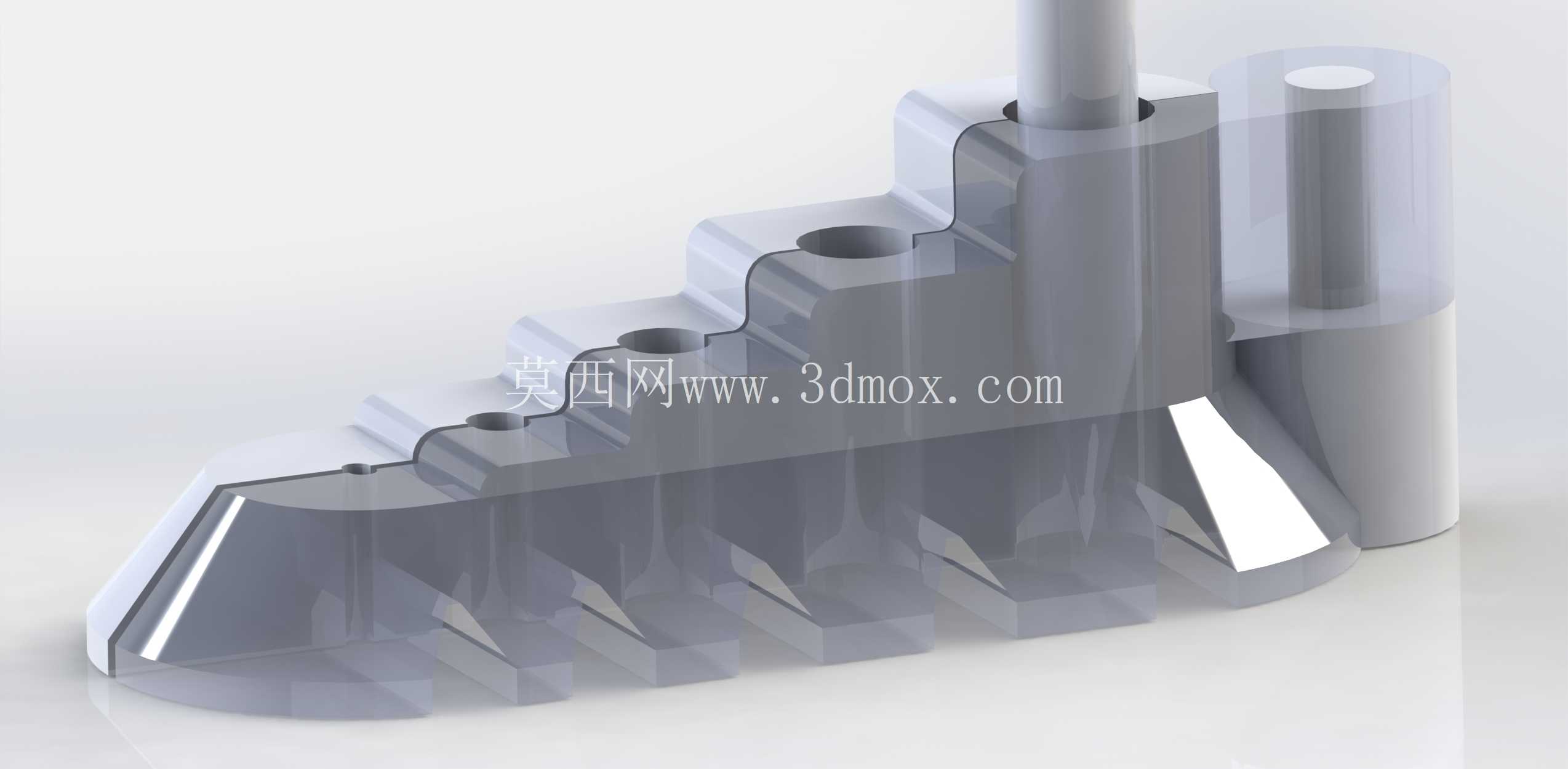

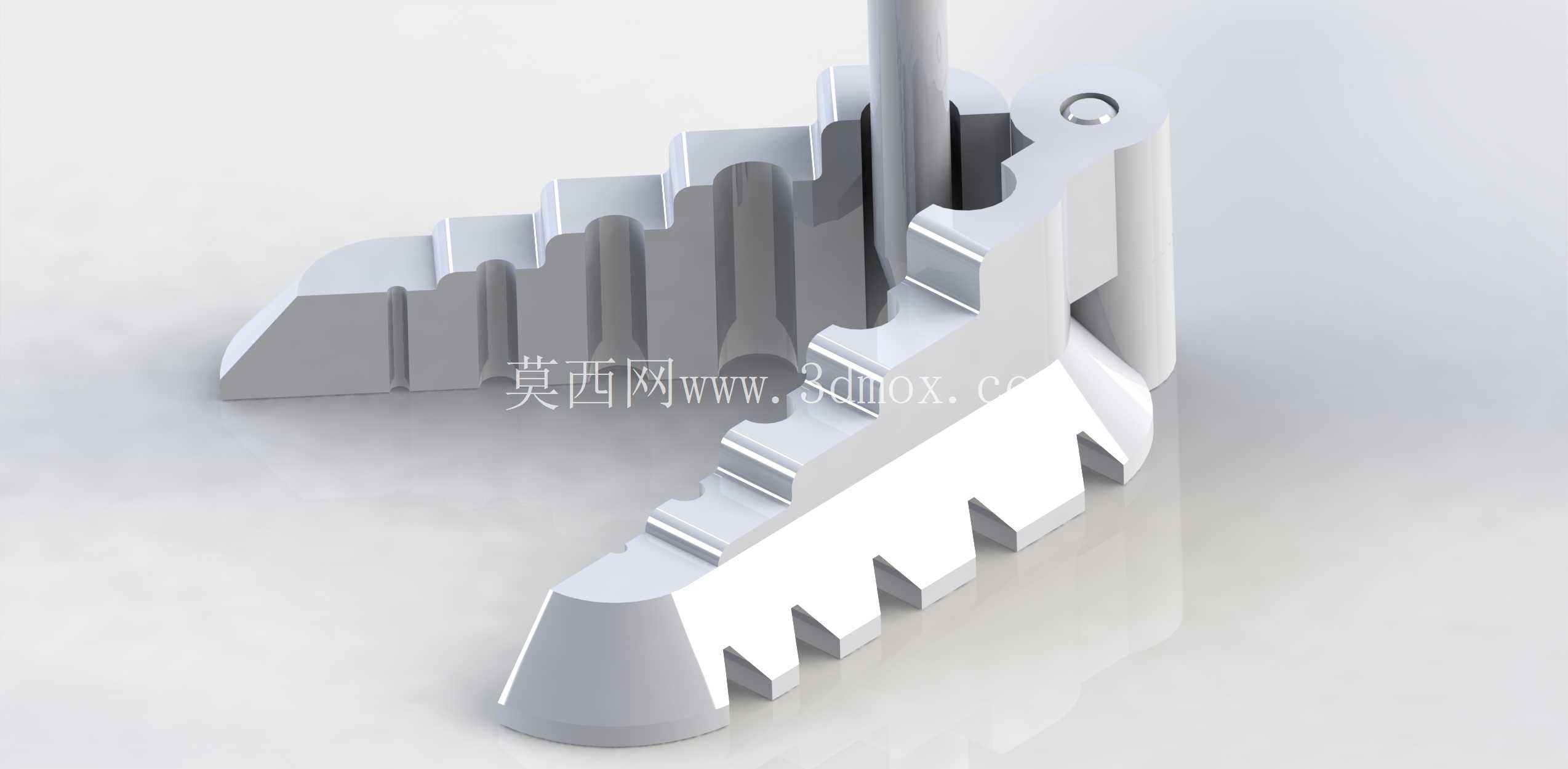

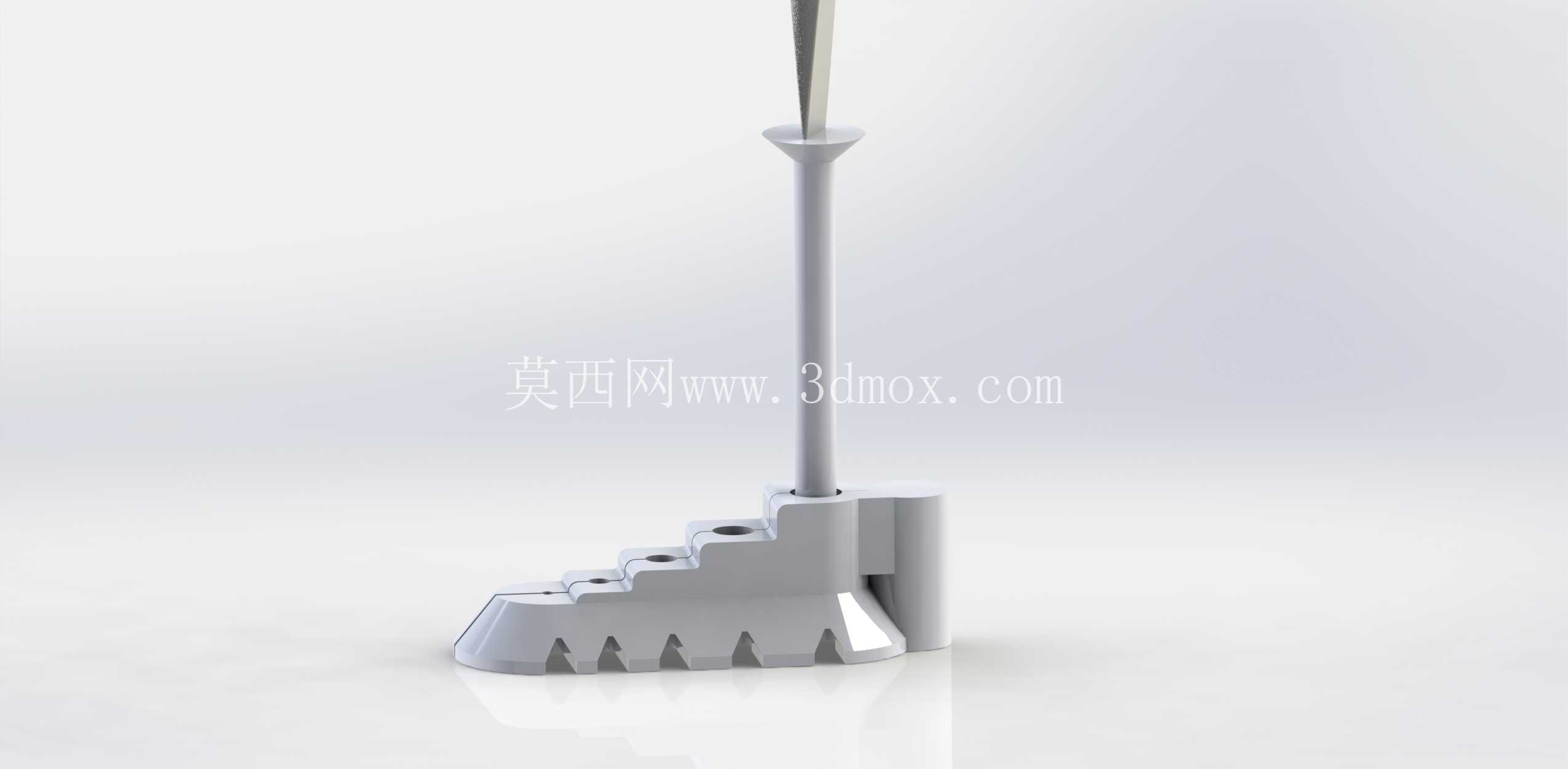

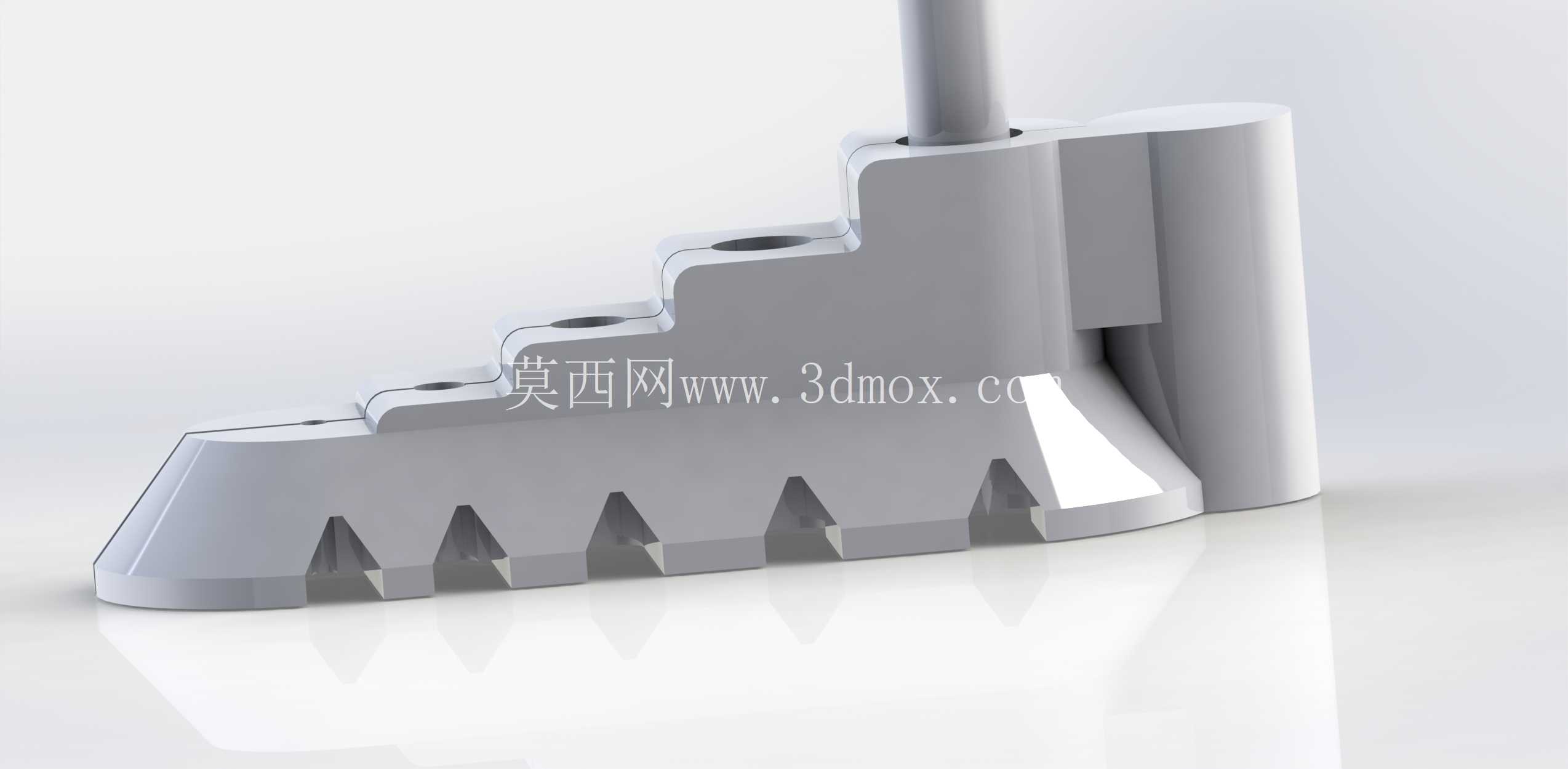

从结构设计逻辑来看，整个工装分为底座导向座与刀杆导向柱两个核心部分，底座采用阶梯式坡面结构，底部设置了多道锯齿状防滑齿，作业时将底座底面完全贴合在待拧螺丝的安装基面上，防滑齿可以增大与基材表面的摩擦力，避免拧螺丝过程中工装出现侧滑偏移；底座上开设的阶梯式导向孔，对应不同直径规格的螺丝头与螺丝刀杆，作业时先将螺丝穿入对应尺寸的底座导向孔，对准预先打好的预钻孔位，再将螺丝刀穿过上方导向柱的通孔，刀头卡入螺丝槽口后即可直接施力拧入，导向柱的内孔与刀杆采用小间隙配合，间隙控制在0.2mm以内，既保证刀杆可以顺畅转动，又能限制刀杆的径向摆动，全程约束螺丝刀的轴线始终垂直于底座底面，也就是与安装基面保持垂直。

考虑到实际作业中的场景适配性，底座侧面设置了让位缺口，当作业位置靠近墙面、型材边角等狭窄区域时，缺口可以避开周边的干涉结构，让工装底座依然能平稳贴合在安装面上，不会因为周边结构遮挡导致底座倾斜。导向柱与底座采用一体式结构设计，材质选用高强度工程塑料，整体重量控制在120g以内，单手握持时不会有明显的负重感，长时间作业也不易产生手部疲劳；底座的总长度控制在85mm，宽度40mm，整体高度110mm，这个尺寸边界既可以覆盖M2到M6常用规格的螺丝导向需求，又不会因为体积过大影响在狭小装配空间内的使用，比如电器内部接线端子的螺丝紧固、家具合页的安装、小型钣金件的螺丝连接这类空间受限的场景，都可以顺畅使用。

不同于市面上常见的磁吸式螺丝定位器，这款工装没有采用磁吸结构，不会对周边的电子元器件产生磁干扰，在电路板装配、精密仪器维修这类对磁敏感的作业场景中也可以安全使用；底座上的多规格导向孔采用阶梯排布，切换不同规格螺丝时不需要更换配件，直接将螺丝对准对应尺寸的孔位即可，减少了作业中更换配件的辅助时间。导向柱的顶端做了喇叭口导向设计，螺丝刀插入时可以快速对准内孔，不需要刻意调整角度就能顺利穿入，进一步提升作业效率。在实际测试中，使用这款辅助工装拧入螺丝时，螺丝轴线与安装面的垂直度偏差可以控制在0.5°以内，即便是没有太多装配经验的新手，也能稳定完成垂直拧螺丝的作业，脆性基材上的螺丝装配不良率可以降到1%以下，同时还能避免螺丝刀头滑出螺丝槽划伤工件表面的问题。

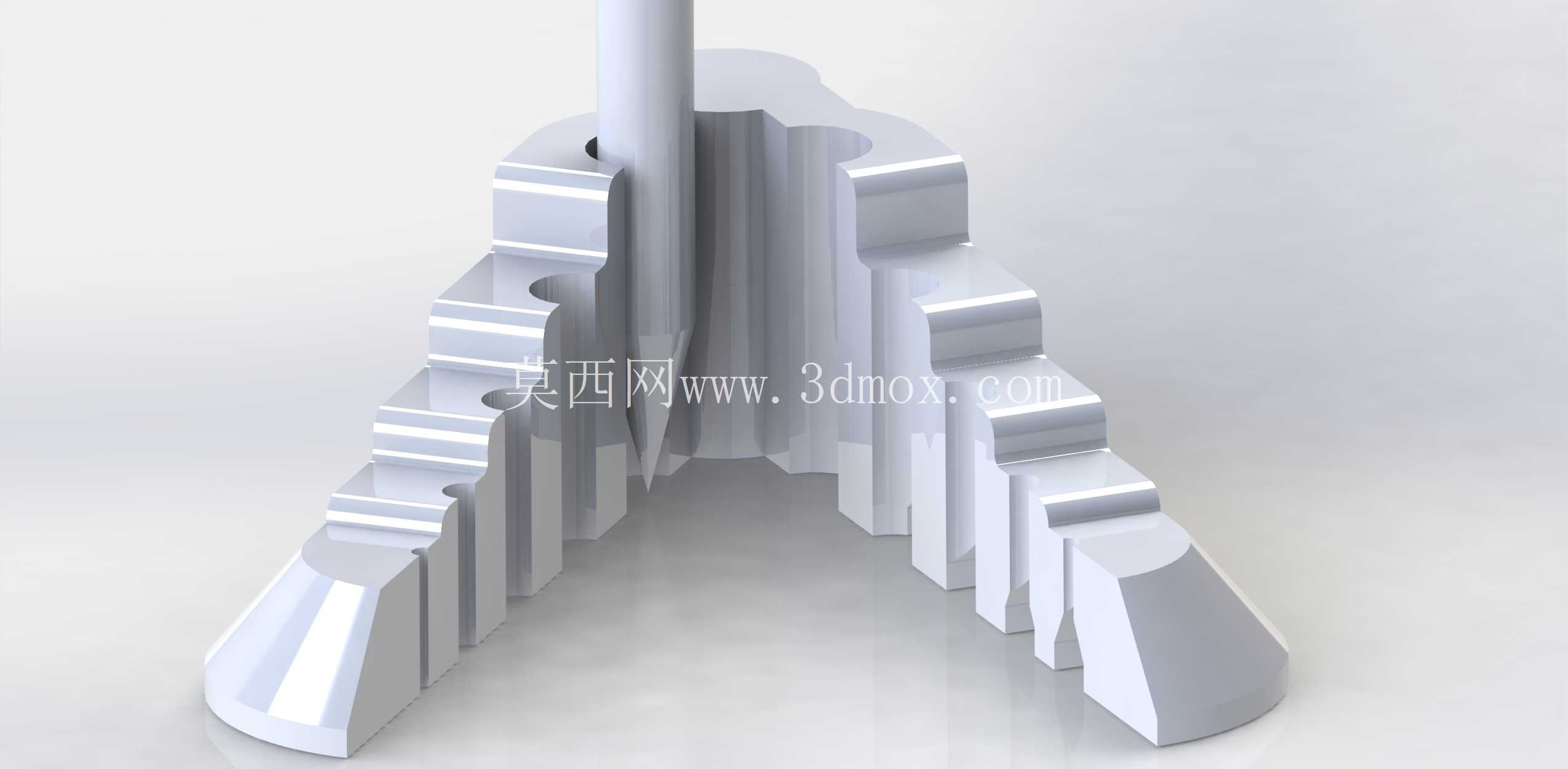

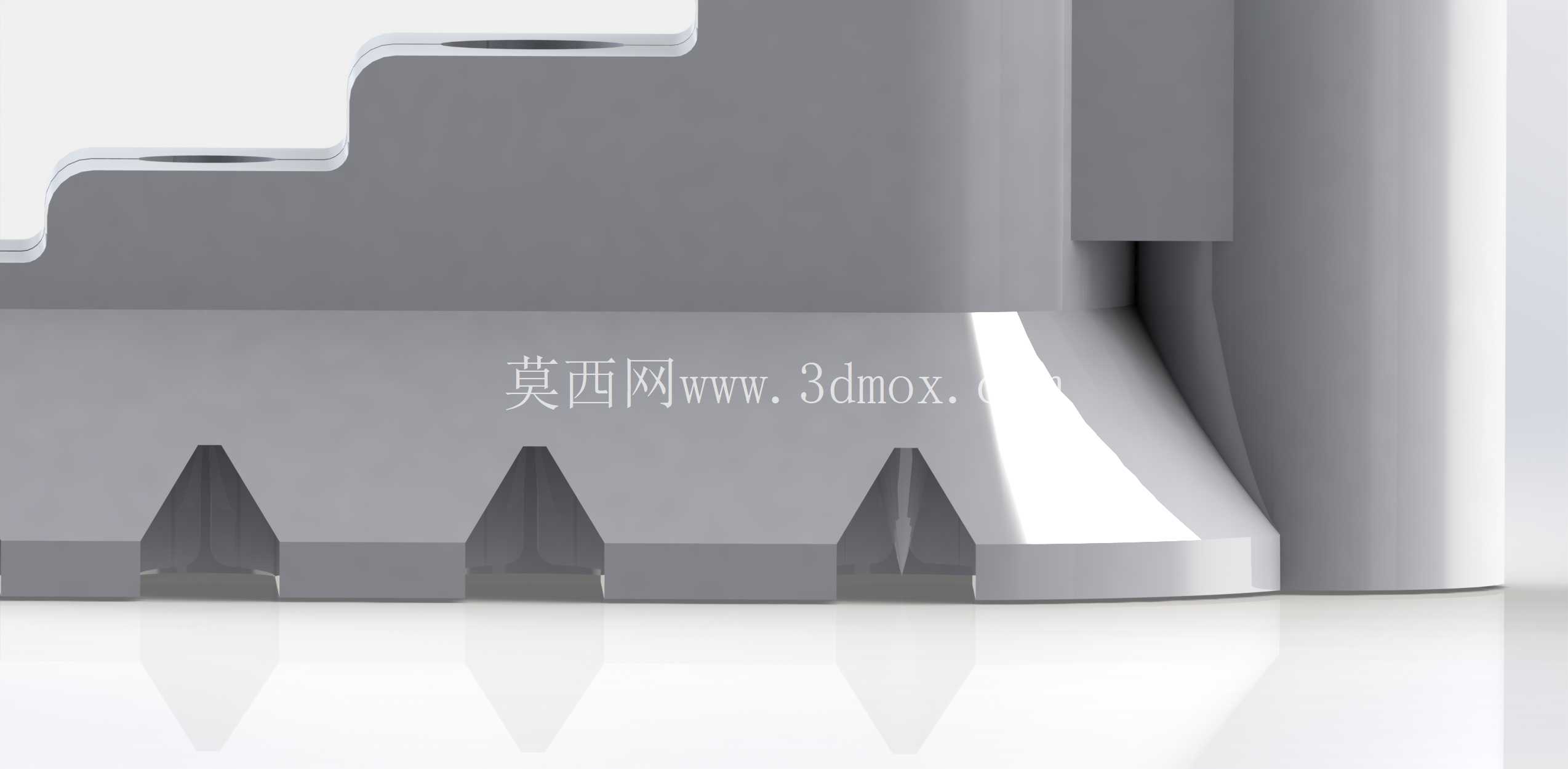

结构建模过程中，针对导向孔与导向柱的同轴度做了重点约束，两个部分的内孔轴线同轴度公差控制在0.05mm以内，避免因为不同轴导致刀杆转动卡滞；底座底部的防滑齿深度设计为1mm，既可以提供足够的防滑阻力，又不会在木质、塑料这类软质基材表面留下过深的压痕，兼顾了防滑性能与工件表面保护。整个工装没有活动可拆卸部件，不存在零件丢失的风险，整体结构耐冲击，日常作业中不慎掉落也不会出现结构损坏，适合车间、家装、维修等多种复杂作业环境下长期使用。
