高压线缆架设用简易鼓式支撑托架

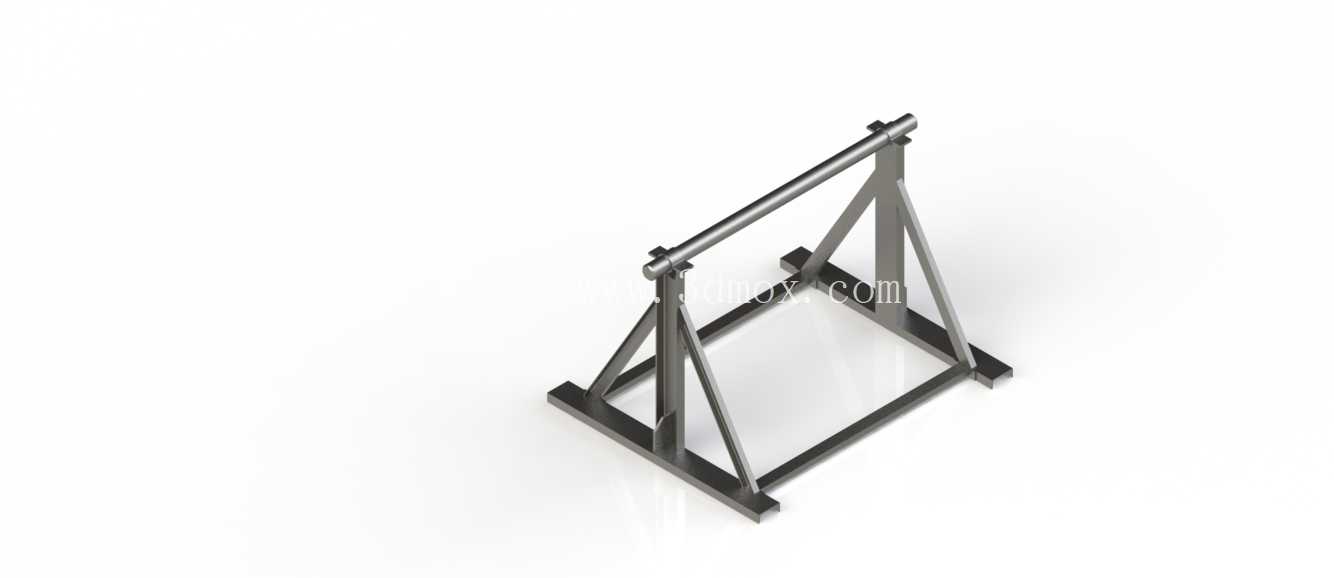

在电力施工、厂区线缆布设、临时供电线路搭建的现场作业场景中，线缆展放环节的支撑结构直接影响作业效率与线缆防护效果，这款简易鼓式电缆支架正是针对这类场景开发的实用支撑工装。不同于常规固定式线缆支架的复杂结构，该支架采用框架式三角稳定构型，主体承力部分为矩形底框搭配双侧三角斜撑，顶部设置单根圆柱形承托辊，整体结构无多余冗余部件，所有承力杆件均采用等截面金属型材焊接成型，焊接节点处做了满焊处理，避免长期承重出现焊缝开裂的问题。

从实际使用逻辑来看，该支架的核心作用是在高压电缆展放、临时架设、短距离移位过程中，为线缆提供脱离地面的支撑点，避免线缆外皮与地面砂石、混凝土棱角摩擦造成绝缘层破损，同时减少线缆拖动过程中的摩擦阻力，降低施工人员的拖拽劳动强度。顶部的圆柱形承托辊表面做了光滑圆角处理，没有尖锐棱角，与线缆接触时为线接触形式，不会压伤线缆外护套，辊体两端设置了限位凸台，能够防止线缆在拖动过程中从辊体侧面滑脱，适配直径在一定区间内的高压电力电缆，无需额外调整夹持结构即可直接使用。

设计过程中优先考虑了现场使用的便携性与稳定性平衡，底框采用前后伸出的支撑脚结构，支撑脚端部做了加宽处理，在平整硬化地面、夯实土层地面放置时，无需额外打膨胀螺栓固定即可依靠自身结构重量保持稳定，双侧三角斜撑从底框四个角点向上延伸至承托辊的安装座位置，形成两个对称的三角形稳定结构，能够承受侧向的线缆拉扯力，不会因为线缆拖动时的侧向偏移出现支架倾覆的问题。整体结构的杆件规格经过受力核算，承托辊的抗弯强度能够满足常规中高压电缆展放时的集中载荷要求，斜撑杆件主要承受压应力，底框杆件承受整体结构的弯扭组合应力，所有型材的壁厚选择兼顾了结构强度与整体重量，单人即可完成搬运与点位布置，不需要借助起重设备。

安装边界方面，该支架的底框占地尺寸适配施工现场的狭窄通道布设需求，不需要大面积的平整作业面，在电缆沟旁、设备区通道旁、临时施工便道旁都可以直接放置使用，支架的整体高度经过优化，既能够保证线缆脱离地面足够的安全距离，避免地面积水浸泡线缆，也不会因为高度过高导致支架重心上移影响稳定性。在多支架配合长距离展放线缆时，可以根据线缆的自重、垂度要求调整相邻支架的布设间距，该支架的结构强度能够支撑常规间距下的线缆垂向载荷，不需要额外增加加强结构。

不同于带转动滚轮的复杂放线架，这款简易鼓式支架没有设置转动轴承结构，依靠承托辊的光滑表面实现线缆滑动支撑，结构故障率极低，在户外扬尘、降雨的施工环境下也不会出现转动部件卡滞的问题，日常存放不需要做特殊的防锈维护，焊接成型的整体结构也没有零散的可拆卸部件，不会出现现场使用时零件丢失的问题，非常适合电力施工班组作为常备工装随车携带，在各类临时线缆支撑场景下快速部署使用。在厂区 permanent 供电线路改造、临时施工用电布设、高压线缆检修支撑等场景下，该支架都能够快速提供稳定的线缆支撑点位，替代现场临时用砖块、木料搭建的简易支撑，消除临时支撑不稳定导致的线缆滑落、绝缘层破损等安全隐患，提升现场作业的规范化程度。
