机用螺旋槽丝锥切削刀具结构设计

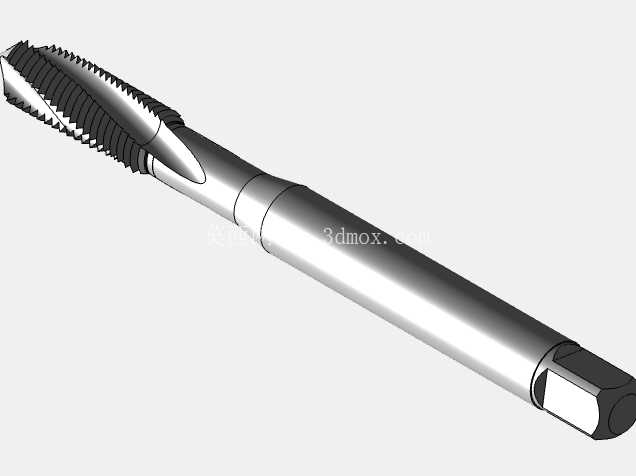

这款螺旋槽丝锥的三维结构设计，完全围绕金属内螺纹加工的实际工况展开，在做结构建模时，首先要考虑的就是不同加工场景下的排屑需求——日常在立式加工中心上做盲孔螺纹加工时，普通直槽丝锥很容易出现切屑卡在槽内刮伤已加工螺纹面，甚至挤崩刃口的问题，因此螺旋槽的螺旋角设定为30度，这个角度是经过多轮加工验证的，既可以保证切屑顺着螺旋槽向上顺利排出孔外，不会残留在孔底挤压丝锥切削部分，也不会因为螺旋角过大导致丝锥刚性下降，在加工硬度较高的合金钢材料时出现扭转折断的情况。

从结构分段来看，整个丝锥分为工作部分和夹持部分两大段，工作部分又细分为切削锥段和校准段，切削锥的长度设计对应不同的加工进给量，切削锥上的每个刀齿都做了后角处理，建模时特意将后角控制在8度左右，这个角度可以有效减少刀齿后刀面和工件已加工表面的摩擦，降低加工时的切削扭矩，同时也不会因为后角过大导致刀齿强度不足，遇到铸件表面硬皮时出现崩刃。校准段的牙型是完整的螺纹轮廓，主要作用是在切削完成后对螺纹牙型进行修光，保证内螺纹的中径尺寸和表面粗糙度符合公差要求，校准段的外径做了微小的倒锥设计，从靠近切削锥的一端向柄部方向直径逐段减小0.02mm每100mm长度，避免丝锥在进给过程中因为和工件螺纹面的摩擦过大出现“咬死”的情况。

排屑槽的截面形状建模时没有采用简单的圆弧槽，而是做了折线加圆弧的复合截面，槽底的圆弧半径经过反复调整，保证切屑在槽内可以顺畅卷曲，不会在槽底形成卡滞，槽的开口角度也做了优化，既保证刀齿的前角在合理范围内，让切削过程更轻快，也不会削弱刀齿根部的强度。丝锥的芯部厚度设计为外径的0.6倍，这个比例可以在排屑槽有足够容屑空间的前提下，保证丝锥整体的抗扭刚度，在加工45号钢、不锈钢等常见金属材料时，能够承受正常切削扭矩不会断裂。

夹持部分的方尾结构是和机床丝锥夹头配合的关键部位，建模时严格按照通用丝锥夹头的安装尺寸做公差匹配，方尾的四个侧面都做了小倒角处理，方便装入夹头时的对位，也避免安装时棱角刮伤夹头的内孔表面。方尾和工作部分之间的过渡段做了圆弧过渡，减少应力集中，因为丝锥在加工时如果出现偏摆，应力最容易集中在柄部和工作段的连接位置，圆弧过渡可以大幅降低这个位置断裂的风险。

在实际应用场景中，这款丝锥可以适配加工中心、钻床、攻丝机等多种设备，既可以加工通孔内螺纹，也可以加工深度不超过3倍丝锥直径的盲孔内螺纹，针对不同的加工材料，只需要调整切削参数即可，不需要更换丝锥结构。建模过程中所有的牙型参数都严格遵循公制螺纹的标准规范，牙型角60度，牙顶和牙底的圆弧过渡也符合螺纹加工的公差要求，保证加工出来的内螺纹可以和对应规格的外螺纹实现顺畅配合，不会出现卡滞或者配合间隙过大的问题。

考虑到实际加工中切削液的冲刷需求，螺旋槽的表面走向也做了优化，切削液可以顺着螺旋槽顺利流到切削刃部位，带走切削产生的热量，降低刃口的温度，延长丝锥的使用寿命。切削刃的前角根据加工钢材的特性设定为10度，这个角度可以让切屑形成过程更顺畅，减少切削力，同时刃口做了0.05mm的钝化处理，不会因为刃口过于锋利在加工时出现崩损，尤其是在加工有轻微氧化皮的锻件、铸件时，钝化的刃口抗冲击性能更好。整个模型的结构没有多余的设计，每一处尺寸和结构都对应实际加工中的具体需求，从排屑、刚性、安装、切削性能等多个维度做了平衡，完全可以直接用于刀具选型参考、加工工艺编制以及工装夹具的配套设计。
