便携式手提杆秤机械结构三维建模

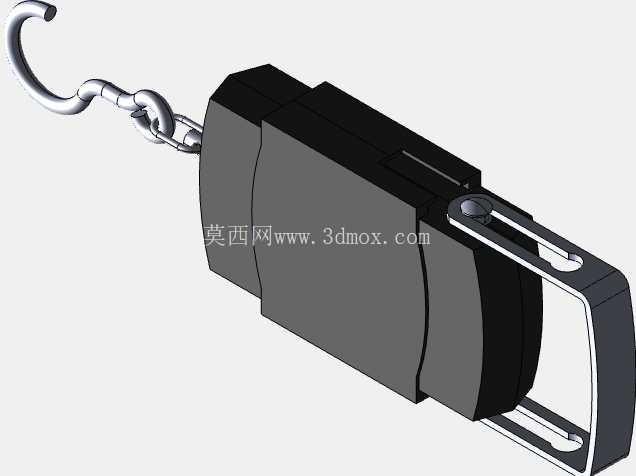

这款手提杆秤的结构设计，完全围绕日常流动称重场景的实际使用需求展开，没有冗余的装饰性结构，每一处几何特征都服务于称重功能与操作便利性。先从使用端的结构说起，前端的吊钩采用带防脱开口的弧形钩体设计，钩体与秤身主体之间通过两个串联的活动链环连接，这种连接结构并非随意选择：两个链环可以提供两个旋转自由度，在称量不规则外形的重物时，吊钩能够自适应重物的悬挂角度，避免秤身因为重物偏载出现倾斜，保证称重时秤身始终处于垂直受力状态，减少因为受力偏斜带来的称量误差。链环与钩体、链环与秤身的连接位置都做了圆弧过渡处理，没有尖锐的应力集中棱角，在承受满量程载荷时，连接位置的应力分布更均匀，不会出现局部应力过载导致的断裂风险。

秤身主体采用分层式的块体结构，整体轮廓做了大圆角过渡，没有突出的尖锐棱边，一方面是避免日常携带时剐蹭衣物或者划伤使用者手部，另一方面这种对称的块体结构内部可以完整容纳称重传感组件、力值传递杠杆以及示数相关的机械结构，外壳的壁厚设计遵循等强度原则，在受力较大的吊钩连接端、手持提拉端做了局部加厚，非主要受力区域的壁厚适当减薄，在保证整体结构强度满足满量程载荷要求的前提下，尽可能控制整体重量，降低长时间手提称重的操作负担。

后端的手持提拉结构采用闭合式矩形框设计，框体与秤身主体之间通过两个对称的销轴实现铰接连接，提拉框可以绕销轴做小角度的转动，在手提称重时，提拉框能够自动适配人手的提拉角度，让使用者的握持力始终沿竖直方向作用在秤身的受力支点上，避免因为提拉角度偏斜产生额外的分力，影响最终的称量精度。提拉框的内侧边缘做了圆弧收边处理，握持时不会硌手，框体的宽度设计参考了成年人手部的平均握持尺寸，单手握持时手指可以自然穿过框体，握持稳定性足够，不会因为称重时重物晃动出现脱手的情况。

从结构设计的逻辑来看，这款杆秤的力传递路径设计得非常直接：重物的重力通过吊钩、前端连接链环传递到秤身内部的杠杆受力端，经过杠杆组的力矩转换后，力值作用到示数机构上，整个力传递路径上的所有连接节点都采用低摩擦的铰接结构，尽可能减少铰接位置的摩擦阻力带来的称量误差。所有活动铰接位置的配合间隙都控制在合理范围内，既不会因为间隙过大导致称重时出现结构晃动、示数不稳定的问题，也不会因为间隙过小导致活动部件卡滞，在不同温湿度环境下都能保证动作顺畅。

在安装边界与尺寸适配方面，这款杆秤的整体外形尺寸控制在便携设备的合理区间，整体长度不超过成年人手掌的展开长度，宽度与厚度都控制在单手握持的舒适范围内，日常携带时可以直接放入工具包或者口袋中，不会占用过多的收纳空间。吊钩在自然收纳状态下可以贴合在秤身前端的侧面，不会因为钩体外凸勾挂其他物品，提拉框在非使用状态下可以贴合在秤身后端的侧面，整体收纳后没有突出的活动部件，结构整体性好。

从实际应用场景来看，这类手提杆秤的适用范围非常广，除了日常的零散物品称重、农贸流动交易的称重需求外，在机械维修现场也可以用来称量小型零部件的重量，方便配件选型与配重计算；在户外作业场景下，也可以用来称量工具、物料的重量，满足现场快速称重的需求，不需要依赖固定的称重设备。整个结构没有复杂的异形曲面，所有零部件都采用常规的机械加工工艺即可生产，零部件的通用性强，后期维护更换配件的成本很低，适合批量生产与大范围推广使用。在建模过程中，所有配合面的尺寸公差都按照通用五金构件的配合标准设定，活动部件的运动行程都做了限位设计，避免使用过程中部件超行程脱出，结构的可靠性经过实际受力工况的校核，能够满足日常使用中的冲击载荷、偏载等极端受力情况的使用要求。
