钣金折弯定位安装固定支架结构

日常做设备结构配套设计时，这类钣金折弯支架的应用场景覆盖极广，从小型电子检测设备的内部模组固定，到工业控制柜体的元器件承托，再到生产线旁工装夹具的定位挡边，都能看到同结构逻辑的构件身影。它的核心用途是为需要精准对位的功能模块提供刚性安装基准，同时通过自身的折弯结构抵消设备运行中产生的微幅振动，避免被固定部件出现位移偏移，保障设备长期运行的位置精度。

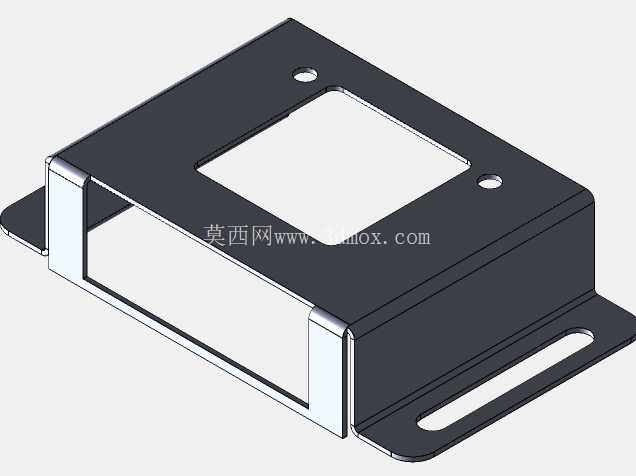

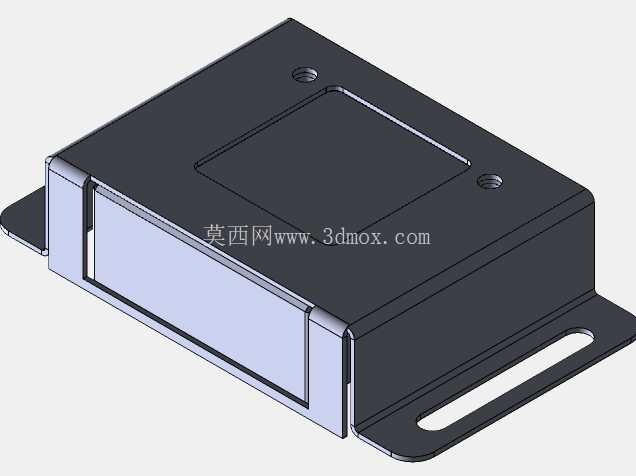

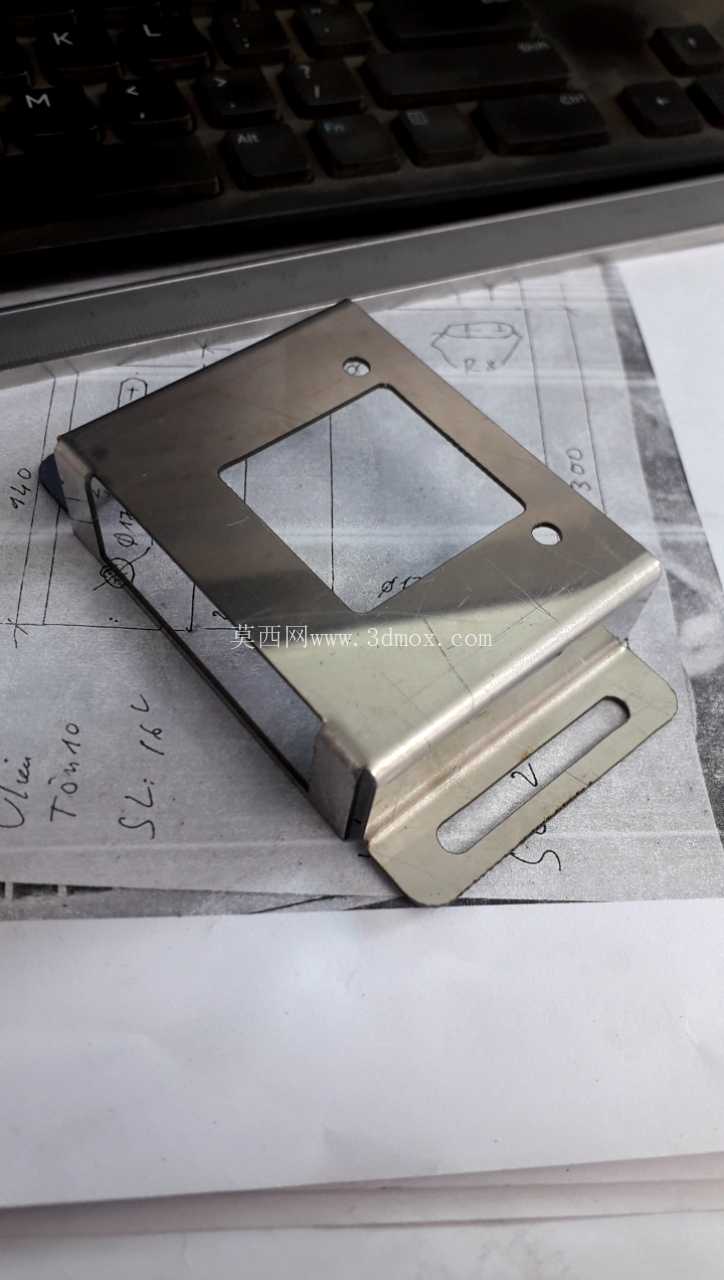

从功能特性来看，这个构件采用单块钣金板材一体折弯成型，没有额外的焊接拼接工序，生产环节的一致性更容易管控，批量加工时的尺寸偏差可以控制在钣金冲压的常规公差范围内。主体的方形镂空区域并非减重设计，而是为被固定部件的操作面或者感应端预留避让空间，避免支架本体遮挡功能区域，影响部件的正常工作。侧边伸出的带长槽折弯边，是整个构件的安装调节位，长槽结构允许安装时在槽体长度方向做一定范围的位置微调，抵消安装基座的加工误差，降低对安装面的加工精度要求，现场装配时不需要额外配钻安装孔，能大幅缩短装配调试的时间。构件平面上预留的两个小圆孔，是被固定部件的锁紧定位孔，孔位间距按照常规小型功能模组的通用安装孔距设计，适配市面上多数同尺寸规格的检测模块、小型控制板或者传感单元的安装需求。

设计这类钣金支架时，首先要确认的是被承托部件的重量与振动工况，以此选定板材的厚度与材质，常规室内设备使用冷轧钢板折弯后做镀镍或者喷塑处理即可，若有防腐需求则更换为304不锈钢板材。折弯工序的R角需要匹配板材厚度设置，避免折弯处出现应力集中导致开裂，尤其是多次折弯的转角位置，要预留足够的折弯避空位，防止板材拉伸变形影响平面度。安装面的平面度公差需要控制在合理范围，若平面度过大，被固定的精密部件锁紧后会产生内应力，长期使用可能出现部件壳体开裂或者精度失准的问题。长槽的宽度要匹配常用的安装螺丝规格，槽的两端需要做半圆处理，避免应力集中导致槽边开裂，同时槽的长度要预留至少3mm的调节余量，覆盖基座加工的常规位置偏差。

关于安装边界与尺寸适配，这类支架的整体外轮廓尺寸要比被固定部件的安装面单边大出2-3mm，给锁紧螺丝的垫片预留放置空间，避免螺丝边缘超出支架本体影响周边其他构件的布置。折弯边的高度要匹配被固定部件的接线或者底部凸起结构的高度，保证部件安装后底部不会与安装基座产生硬接触，预留出足够的走线或者散热空间。两个定位孔的中心距公差要控制在±0.1mm以内，保证部件安装时不需要强行拉扯对位，避免螺丝锁紧后部件产生装配内应力。长槽的位置要设置在支架受力的对称中心线上，保证安装锁紧后支架的受力均匀，不会因为单边受力出现长期使用后的变形翘曲。另外，支架的所有外露边缘都需要做去毛刺处理，避免装配时划伤操作人员，也防止毛刺脱落掉入设备内部造成电路短路或者机械卡滞的隐患。在实际选型适配时，还要确认安装基座的材质，若基座为铝型材则需要搭配对应的T型螺栓使用，若基座为钣金柜体则可以直接使用自攻螺丝或者拉铆螺母固定，不同的安装场景下，支架的板材厚度需要做对应调整，承托重量超过1kg时建议适当增加板材厚度，避免长期承重出现变形。
