户外快挂式承重连接登山扣结构设计

这款快挂式登山扣的结构设计，核心围绕户外作业、登山探险、装备挂载场景下的快速连接与承重需求展开，区别于普通民用挂扣，其结构强度、开合可靠性、抗疲劳性能都经过针对性的结构优化。从实际使用场景来看，这类挂扣不仅用于登山运动中安全带与绳索、装备包的快速连接，也广泛应用在高空作业、户外救援、工业设备临时挂载、露营装备固定等场景，不同场景下对挂扣的拉力阈值、开合便捷性、防误触能力的要求各有侧重，设计过程中需要平衡多场景的通用适配性。

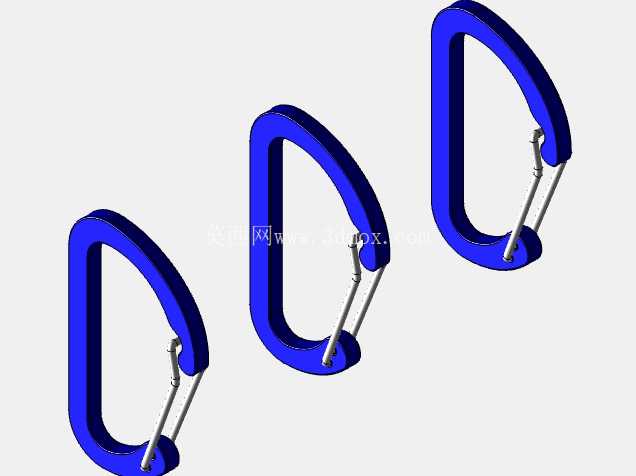

从功能特性来看，这款挂扣采用D型主体轮廓搭配弹簧压合式活动 gate 结构，D型轮廓的受力路径经过优化，当挂扣承受纵向拉力时，应力会沿着弧形主体均匀分散到两侧直边段，避免局部应力集中导致的形变断裂；活动 gate 内置的复位弹簧采用恒力设计，开合过程中阻尼均匀，单手即可完成按压开合、挂载拆卸的操作，同时gate与主体扣合处设置了贴合式止口，正常挂载状态下不会因为晃动、震动出现意外脱开的情况，即使在低温环境下弹簧弹力出现小幅衰减，止口的咬合结构也能保证扣合状态的可靠性。

设计过程中首先确定的是安装与挂载边界，挂扣的主体厚度、内圈开口尺寸需要匹配常见的登山绳直径、安全带挂点厚度、装备挂环尺寸，内圈净空尺寸既要保证能顺利穿过常规直径的织带与挂环，又要避免尺寸过大导致挂载后装备晃动幅度过大；主体截面采用变厚度设计，在受力最大的弧形顶部区域适当增加截面厚度，在与gate连接的转轴位置做局部加强，转轴采用铆压式装配结构，装配后转轴与主体孔的间隙控制在极小范围内，避免长期使用后转轴松旷导致gate错位。

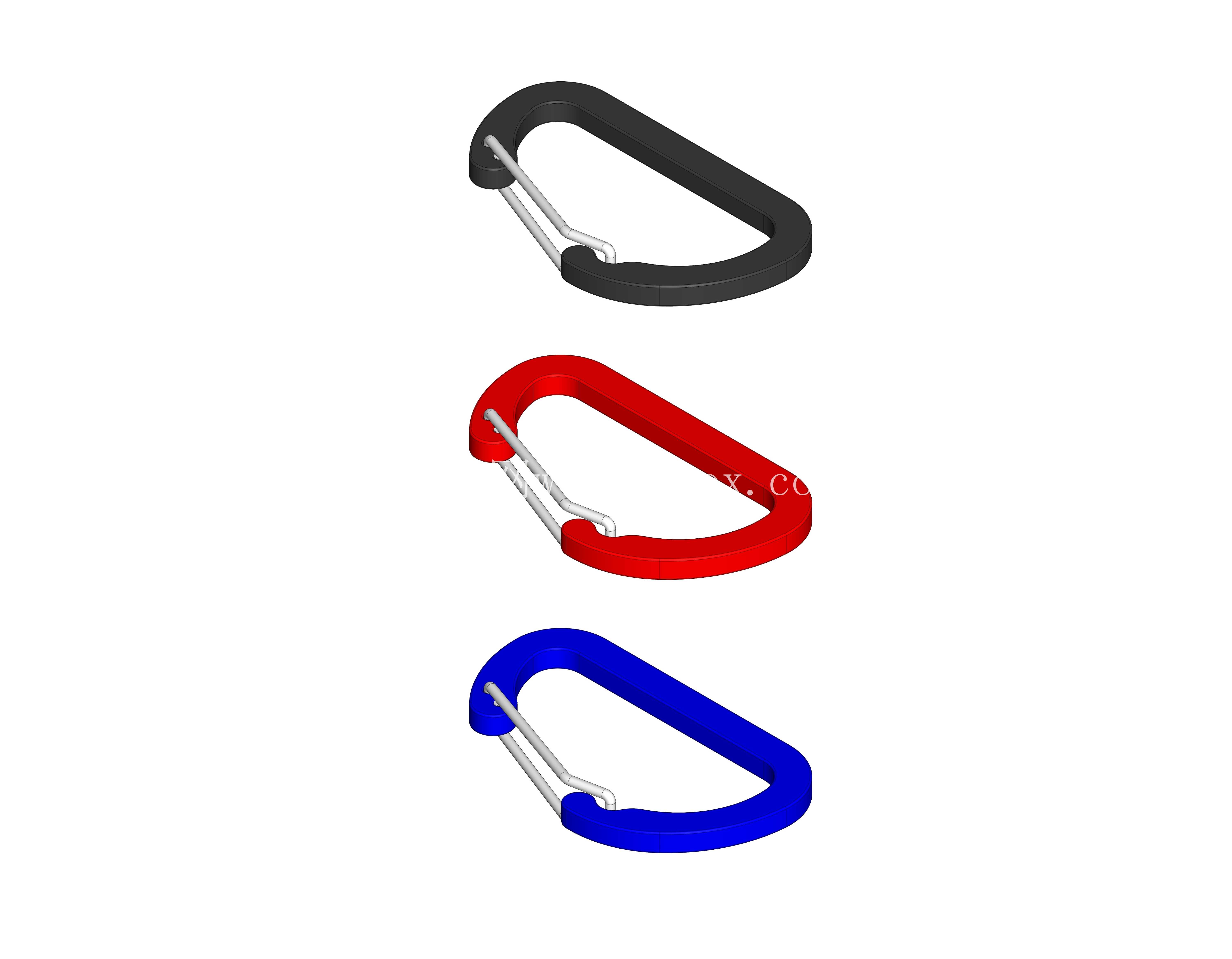

外形尺寸的设定上，三款不同规格的挂扣分别对应不同的承重等级，最小规格适合挂载钥匙、小型工具等轻量物件，中等规格可用于登山过程中辅助装备的挂载，最大规格可满足主承重连接的使用需求；所有规格的挂扣gate开合角度都经过反复验证，既保证足够的开口空间方便挂载，又避免开合角度过大导致弹簧过度拉伸出现永久形变。主体外侧做了圆弧过渡处理，没有尖锐棱角，避免使用过程中刮擦绳索、织带造成纤维损伤，也能防止划伤使用者手部。

从结构设计的细节来看，gate与主体扣合的接触端面做了微小的倾角处理，当挂扣承受向外的撑开力时，这个倾角会产生向内的分力，让gate与主体扣合得更紧密，不会因为外力撑开出现脱开；弹簧的安装槽隐藏在主体内侧，不会暴露在外被杂物卡滞，也避免了外力磕碰导致弹簧变形；主体表面的处理工艺适配户外使用环境，具备足够的耐磨、抗腐蚀能力，即使长期在潮湿、多沙尘的环境下使用，开合结构也不会出现卡滞。

在建模过程中，所有的圆角、倒角参数都结合实际加工工艺设定，主体采用锻造后机加工的工艺路线，建模时预留了足够的加工余量，转轴孔的位置度、gate与主体的贴合面平面度都设定了合理的形位公差，保证批量生产时的装配一致性；不同规格的挂扣采用参数化建模逻辑，调整整体尺寸时，截面厚度、转轴位置、弹簧尺寸都能按比例同步调整，不需要重新绘制基础轮廓，大幅提升同系列产品的设计效率。

实际使用中，这类挂扣的受力方向需要严格遵循设计要求，横向受力时的承重能力会远低于纵向受力，因此在结构设计时，在主体内侧做了细微的受力方向标识凸点，使用者通过触感就能快速判断正确的挂载方向，避免错误挂载导致的安全隐患；gate的按压位置做了防滑纹理处理，即使佩戴手套也能精准按压，不会出现打滑的情况。
