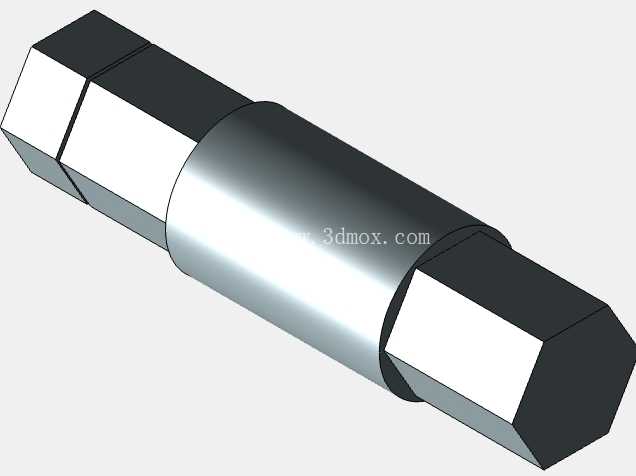

1/2规格双六角头连接销轴结构

　　在小型工装夹具、轻工自动化输送线、模具顶出机构以及民用五金组装场景里，这类两端带六角结构的销轴是非常常见的连接传力零件，很多刚入行的结构设计人员容易把它和普通圆柱销、外六角螺栓混淆，实际上它的功能定位和安装逻辑和标准紧固件有明显区别。从结构上看，零件中间段为光滑圆柱面，两端加工出对称的正六角柱段，圆柱段直径和六角头的对边尺寸保持固定比例，也就是标注的1/2规格对应的尺寸基准，中间圆柱段的长度根据实际安装的板件叠厚预留0.2-0.5mm的轴向窜动间隙，避免装配后出现卡滞。

　　设计这类零件的时候，首先要考虑的是安装场景的操作空间：很多设备内部的铰接位置空间狭窄，无法容纳扳手转动整圈来锁紧螺母，两端的六角头刚好可以用开口扳手卡住一端，另一端直接拧紧紧固件，不需要额外在轴端加工扁位或者卡槽，减少了二次加工的工序成本。中间的光滑圆柱段是主要的受力工作面，和安装孔的配合公差一般选H7/h6的间隙配合，保证铰接转动的时候不会出现径向晃动，同时又不会因为过盈配合导致装配困难。两端六角段的长度不需要做太长，只要能容纳扳手的咬合深度即可，过长反而会占用额外的安装空间，甚至和周边的运动部件发生干涉。

　　从受力角度分析，这类销轴主要承受径向的剪切力，部分带轴向限位的场景下也会承受少量的轴向拉力，所以建模的时候要特别注意六角段和圆柱段的过渡圆角，不能直接做直角转接，否则在交变载荷作用下，过渡位置很容易出现应力集中导致断裂，一般圆角半径取0.3-0.8mm，根据零件整体尺寸等比例缩放即可。实际选型的时候，要先确认安装位置的铰接孔中心距，以及两侧安装板的总厚度，保证中间圆柱段的长度能完全覆盖铰接部位的接触宽度，两端六角段露出安装板的长度控制在2-3个螺距的范围，方便后续锁紧螺母的安装。

　　和普通带螺纹的螺栓不同，这类销轴的中间圆柱面没有螺纹，转动的时候不会因为螺纹的牙型磨损导致配合间隙变大，非常适合需要频繁铰接转动的位置，比如小型连杆机构的连接点、夹具的翻转臂铰接位、模具滑块的导向限位部位。建模过程中，六角头的草图绘制要保证正六边形的中心和圆柱段的轴线完全重合，否则装配后会出现偏心，导致转动的时候出现卡滞，两端六角的方位要保持对齐，方便装配的时候扳手卡位。另外要注意，零件的所有棱边都要做0.1mm的倒角处理，去除加工产生的毛刺，避免装配的时候划伤安装孔的内壁，也能防止操作人员安装时被锐边割伤。在一些有防锈要求的场景下，这类零件一般会做发黑或者镀锌处理，建模的时候不需要额外表现涂层，只要保证基体结构的尺寸准确即可。很多设计人员在调用这类零件的时候，容易忽略六角头对边尺寸和扳手规格的匹配性，比如1/2规格对应的六角对边尺寸要符合标准五金扳手的尺寸序列，不能随意设计非标的六角尺寸，否则现场装配的时候找不到合适的扳手，会增加现场装配的难度。还有一个容易被忽略的设计细节是，中间圆柱段的表面粗糙度要控制在Ra1.6-Ra3.2之间，太粗糙会导致铰接转动的时候摩擦力过大，太光滑则会增加不必要的加工成本，对于不需要转动的固定连接场景，粗糙度可以适当放宽到Ra6.3。这类零件的材料一般选用45号钢调质处理，硬度控制在HRC28-32，既有足够的强度承受剪切力，又有一定的韧性，不会在冲击载荷下发生脆断，如果是用在腐蚀环境里，也可以选用304不锈钢材料，不需要额外做表面处理。在装配逻辑上，这类销轴一般是从一侧穿入安装孔，另一端加装平垫和弹垫后用螺母锁紧，因为两端都有六角卡位，锁紧的时候不需要额外用工具固定轴身，单人就可以完成装配操作，比普通的圆柱销装配效率高很多，尤其是在批量组装的生产线场景下，这种结构的优势非常明显。
