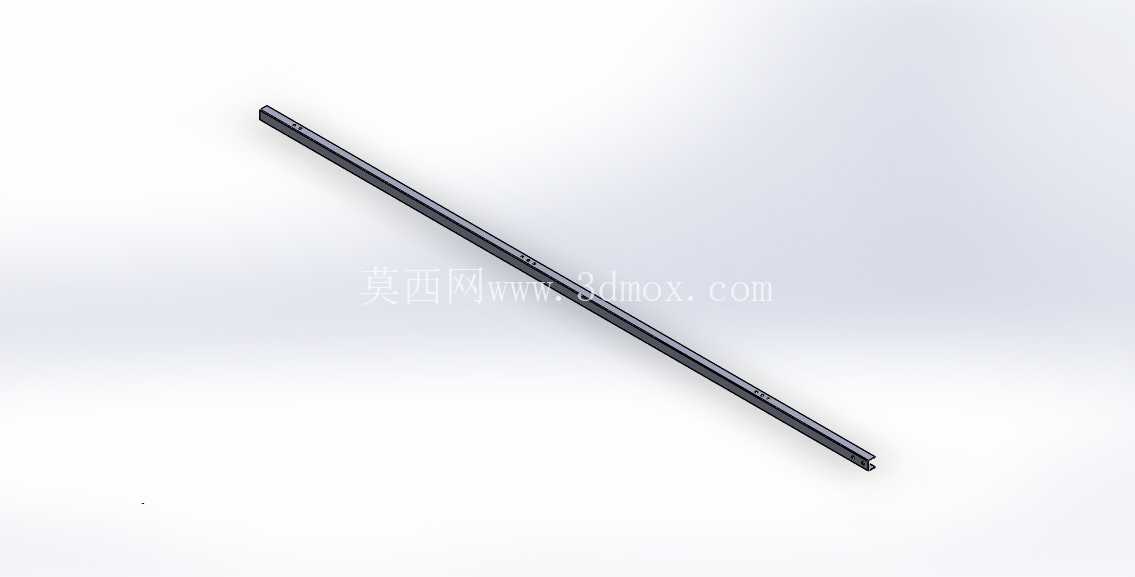

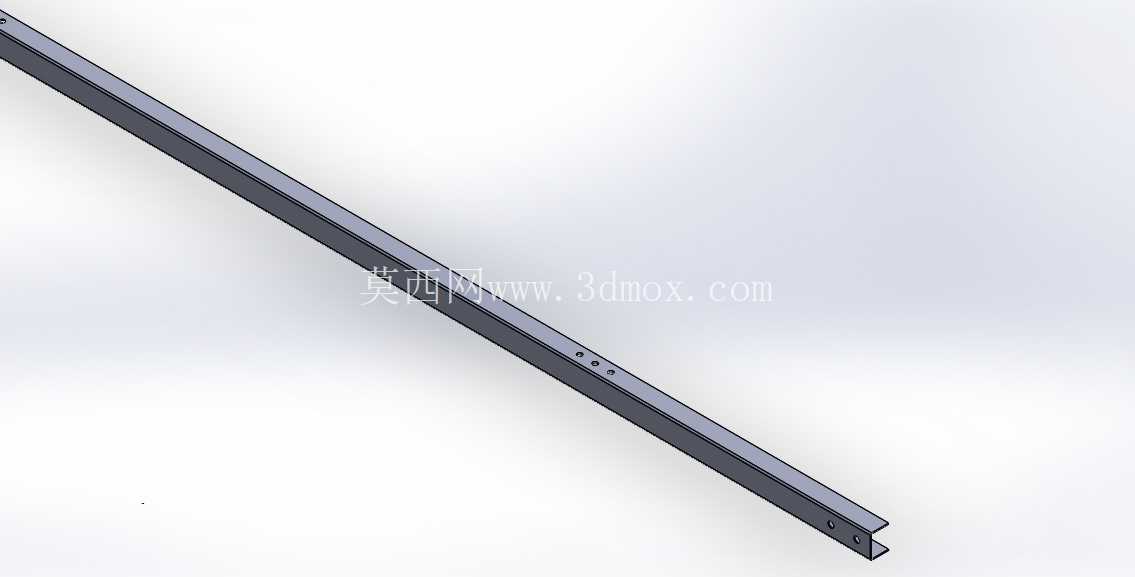

光伏电站用长条形太阳能支撑结构轨

在分布式光伏与集中式光伏电站的现场施工环节，支撑结构轨的选型直接决定了整套光伏组件阵列的安装精度、抗风载能力与长期运维便利性，这款长条形太阳能结构轨正是针对户外光伏安装场景开发的核心支撑构件。从实际应用场景来看，该结构轨可适配平地固定式光伏电站、工商业厂房屋顶分布式光伏、户用庭院光伏等多种安装场景，既可以作为光伏组件边框的纵向承载主梁，也可搭配压块、挂钩等配件完成组件与屋面支架、地面桩基的连接固定，在沿海高盐雾、西北高风沙、西南高紫外线辐射的不同户外环境下，都能通过自身结构强度维持组件安装位置的稳定性，避免组件因长期风振、温差形变出现移位、隐裂等问题。

从产品功能特性来看，这款结构轨采用等截面长条形设计，轨身沿长度方向预设了连续的安装槽道，现场施工时无需额外钻孔攻丝，仅需通过配套T型螺栓即可快速完成压块、接地片、中边扣等配件的位置调整与锁紧，大幅缩减现场安装的人工耗时。轨身两端做了平滑过渡处理，没有尖锐毛刺，既可以避免安装过程中划伤施工人员的防护手套与线缆绝缘层，也能减少端部应力集中导致的形变风险。轨身截面经过力学优化，在同等单位长度重量下，截面惯性矩相比普通C型槽钢提升15%左右，可承受更大的垂直雪载与水平风载，减少极端天气下支架垮塌的概率。

从设计思路层面，这款结构轨的建模过程优先考虑了安装适配性与结构冗余量：首先是安装槽道的尺寸公差控制，槽道内部宽度、开口宽度的公差带控制在±0.2mm范围内，确保市面上通用的M8、M6规格T型螺栓都能顺畅滑入槽道，不会出现卡滞或者间隙过大导致的锁紧松动问题；其次是轨身的壁厚设计，在满足1.5kN/㎡的雪载、30m/s风速的风载要求前提下，尽可能优化壁厚分布，将受力较小的侧壁区域做适度减薄，受力集中的槽道卷边、底部承载区域做加厚处理，平衡结构强度与材料成本。建模时还特意预留了接地连接的安装点位，无需额外打孔即可搭配接地刺片完成组件之间的等电位连接，满足光伏系统的电气安全要求。

从外形尺寸与安装边界来看，这款结构轨为单根长直型材，截面宽度控制在40mm以内，截面高度控制在30mm以内，单根标准长度可根据项目需求裁切，适配常见的1P、2P组件排布的纵向支撑间距。安装时，结构轨与下方的屋面挂钩、桩基支架的连接点位间距建议控制在1.2m以内，避免跨距过大导致轨身绕度过大，影响组件的安装平整度；轨身与光伏组件边框的接触位置可配套EPDM橡胶垫，既可以填充间隙防止松动，也能避免不同金属材质接触产生的电化学腐蚀。在排布安装时，相邻两根结构轨的平行度公差需要控制在2mm/m以内，确保组件压块能够顺利卡入组件边框的安装孔位，避免强行锁紧导致组件边框变形。此外，结构轨的槽道开口方向在安装时需要统一朝向组件侧或者侧向，避免开口朝上导致槽道内部积灰、积水，长期使用后堵塞螺栓滑入通道，增加后期运维更换组件的难度。
