数控机床模拟用机用虎钳结构设计

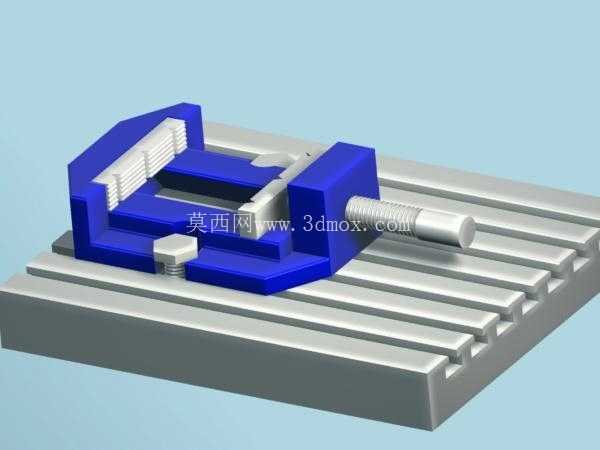

这款虎钳是面向数控机床加工模拟场景设计的夹紧工装，核心作用是在数控铣削、钻削等加工工序中完成工件的可靠装夹，避免加工过程中工件出现位移、翘曲，保障加工精度的稳定性。从实际应用场景来看，这类虎钳主要适配带T型槽的机床工作台，不管是立式加工中心的常规金属件装夹，还是教学场景下的数控加工模拟演示，都能匹配对应的装夹需求，不需要额外改造工作台接口，直接通过T型螺栓就能完成固定安装。

从功能特性上看，这款虎钳采用丝杠副传动的夹紧结构，转动伸出的丝杠手柄就能带动活动钳身沿导轨方向平移，实现钳口的开合调整，夹紧行程覆盖常规小型零件的装夹尺寸范围，钳口位置设计有防滑齿纹，夹紧时可以增大与工件接触面的摩擦力，即便是承受铣削过程中的侧向切削力，也不会出现工件打滑偏移的问题。固定钳身与活动钳身的导向面做了贴合度优化，滑动过程中没有明显旷量，钳口闭合时的平行度可以满足普通数控加工的装夹精度要求，不需要额外配磨钳口就能直接使用。

设计过程中优先考虑了工装的安装适配性，虎钳底座的底面做了平面度处理，和机床工作台面贴合时不会出现翘边，底座上预留的安装槽位置完全匹配标准机床T型槽的间距，安装时不需要额外打孔适配，直接穿入T型螺栓锁紧就能完成固定，安装边界控制合理，不会和机床工作台的边缘结构产生干涉。整体结构做了轻量化与刚性的平衡，钳身主体采用加强筋结构提升刚性，在承受较大夹紧力和切削冲击力时不会出现明显形变，同时整体重量控制在合理范围，单人就能完成虎钳在机床上的拆装移位，不需要借助吊装设备。

从结构细节来看，丝杠的传动位置做了防尘设计，避免加工过程中产生的金属切屑落入螺纹副造成卡滞，延长工装的使用寿命；钳口部分采用可拆卸设计，长期使用出现磨损后可以单独更换钳口板，不需要整体更换虎钳，降低工装的维护成本。活动钳身的滑动导轨采用一体式结构，和固定钳身的导向槽配合间隙均匀，夹紧过程中活动钳身不会出现上翘的问题，保障钳口对工件的夹紧力均匀分布，避免工件装夹变形。在模拟应用场景中，这款虎钳的结构完全还原了实际工业用机用虎钳的动作逻辑，不管是用于数控加工教学的结构演示，还是作为虚拟加工环境中的工装模型，都能准确还原真实虎钳的装夹动作、安装方式和功能特性，帮助使用者快速理解机床工装的装夹原理和操作逻辑。

尺寸设计上，这款虎钳的开合范围、整体长宽高尺寸都参考了通用小型机用虎钳的参数，钳口高度适配常规垫块的使用需求，装夹不同高度的工件时，可以通过搭配标准平行垫块调整工件支撑高度，避免加工过程中刀具碰到钳口。底座的安装槽长度预留了足够的调整余量，可以根据加工需求在工作台T型槽上调整虎钳的固定位置，适配不同长度工件的装夹需求，不需要频繁拆装固定螺栓就能完成位置微调，提升装夹效率。整体结构没有冗余的设计部件，所有结构都服务于夹紧、导向、安装这几个核心功能，没有多余的装饰性结构，完全符合工业工装的设计逻辑，即便是用于实际的轻型加工场景，也能满足基本的装夹刚性要求。
