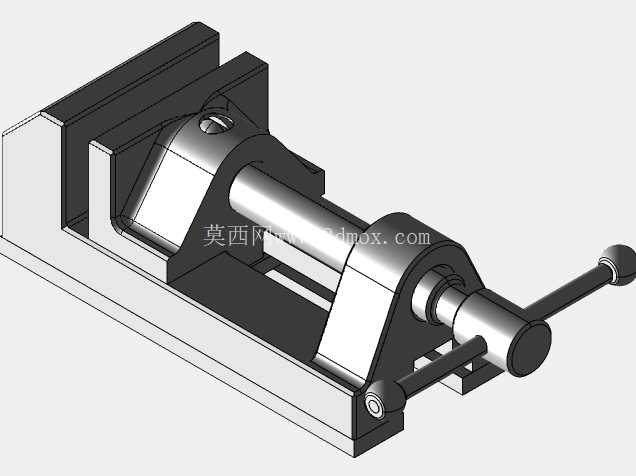

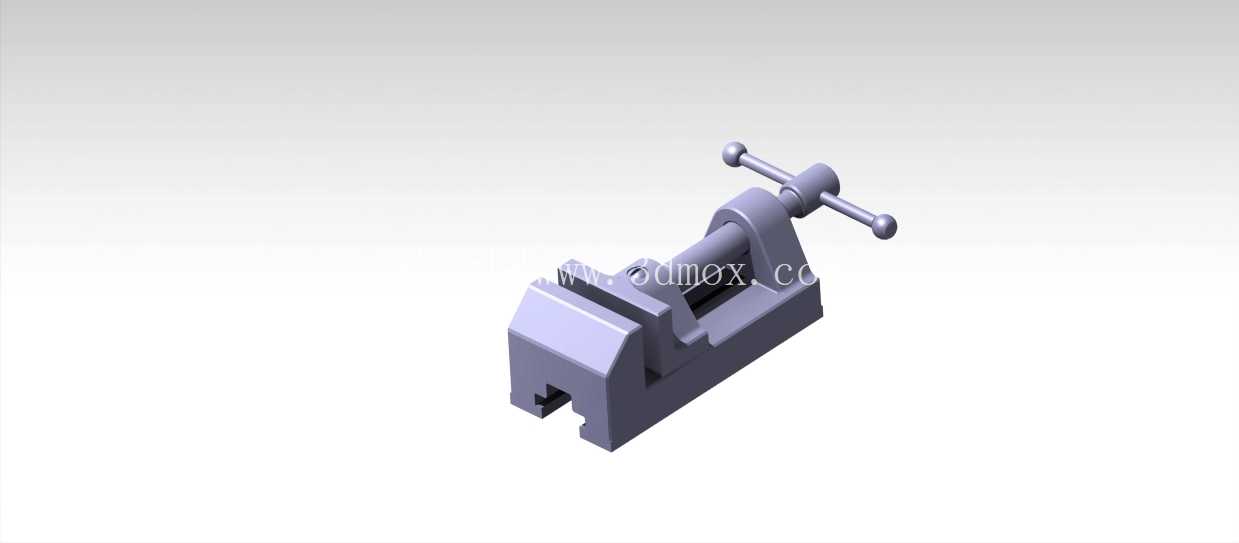

机用台虎钳夹紧组件结构设计

　　在常规机械加工、钳工装配以及小型工件修配场景中，台虎钳是工位上最基础也最高频使用的夹持工装，这套台虎钳组件的结构设计完全围绕稳定夹持、操作便捷、安装适配三个核心工程需求展开，没有冗余的装饰性结构，所有几何特征都服务于实际使用功能。从实际工位适配角度看，这类台虎钳通常安装在钳工台、小型铣床或者钻床的工作台面上，底座预留的安装槽位可以适配常规T型槽工作台的螺栓固定需求，安装边界需要预留出摇柄转动的操作空间，摇柄的回转半径设计经过实际操作验证，不会在转动过程中与工作台边缘或者工位周边的工具架发生干涉，整体底座的接地面积经过配重核算，在夹持最大规格工件进行敲击、锉削作业时不会出现侧翻或者滑移。

　　夹持功能的实现依靠丝杠副的传动结构，活动钳身沿着固定钳身的导轨做直线往复运动，导轨面的配合间隙设计预留了长期磨损后的调整余量，钳口部位的齿面结构经过角度优化，既可以保证对金属毛坯件的咬合力，避免加工过程中工件移位，也可以通过加装软钳口适配精加工件的夹持需求，防止夹伤工件已加工表面。设计过程中优先考虑了受力传递路径的合理性，夹持力从摇柄输入后，通过丝杠传递到活动钳身，最终作用在钳口与工件的接触面上，整个受力路径上的结构壁厚都经过应力校核，在满行程夹持时不会出现钳身变形或者丝杠弯曲的问题，固定钳身与底座的连接结构采用整体式铸造的设计思路，减少了不必要的连接紧固件，提升了整体结构的刚性，避免长期受交变载荷出现连接松动。

　　从操作便利性角度看，摇柄的长度设计匹配普通人机操作力矩，不需要借助加力杆就可以获得足够的夹持力，钳身的最大开口尺寸覆盖了常规小型零件的加工夹持需求，导轨面的润滑通道预留位置隐蔽，不会被加工产生的切屑堵塞，日常维护只需要定期清理切屑并加注润滑脂即可，不需要复杂的拆解保养。在三维建模过程中，所有配合面的公差带都按照实际加工精度进行了匹配设置，活动钳身与固定钳身的导轨配合采用间隙配合，保证滑动顺畅无卡滞，丝杠与螺母的配合采用传动螺纹公差，既保证传动效率，也控制了回程间隙，避免夹持时出现虚位。钳口的安装孔位采用标准化设计，可以直接替换市面上通用的台虎钳钳口配件，不需要单独定制易损件，降低了后期使用的维护成本。

　　底座的结构设计兼顾了固定式安装和回转式安装的拓展可能，基础版本采用固定底座满足高精度加工的夹持稳定性需求，预留的连接接口也可以拓展回转底座，满足不同角度的加工夹持需求。在实际加工场景中，这类台虎钳不仅可以承担钳工锉削、锯削、攻丝等手工作业的夹持任务，也可以固定在小型机床上承担轻负荷铣削、钻孔、倒角工序的工件装夹，夹持力的范围覆盖了从薄壁铝件到普通碳钢件的装夹需求，针对薄壁件夹持时，可以通过控制摇柄的转动圈数调整夹持力，避免夹坏薄壁工件。整个组件的外形尺寸设计紧凑，不会占用过多的工作台面空间，在工位布局时可以和其他工装夹具灵活搭配，摇柄的操作位置处于人体站立作业的舒适操作区间，长时间重复装夹操作也不会产生过度的操作疲劳。结构上没有采用复杂的非标零件，所有传动件都可以采用常规机械加工工艺制造，铸件部分采用普通灰铸铁材料，具备良好的减震性，可以吸收加工过程中产生的振动，提升加工稳定性，丝杠部分采用中碳钢调质处理，具备足够的耐磨性和强度，应对长期频繁的开合操作不会出现过早磨损。
