车床用方形安装式刀具承载刀架结构

　　在普通卧式车床及数控车床的切削加工场景中，刀架是直接承担刀具装夹定位、切削力传导的核心功能部件，其结构刚性、安装精度直接决定了工件加工的形位公差与表面质量，这款方形结构的刀架正是针对中小规格车床的工位装夹需求设计的承载构件。从实际应用场景来看，这类刀架多用于车床刀塔的工位拓展或是普通车床的方刀架替换场景，可同时装夹多把外圆车刀、切断刀、镗孔刀，配合车床的进给系统完成轴类、盘类零件的外圆车削、端面切削、切槽、镗孔等多工序加工，避免频繁换刀带来的装夹误差，提升批量加工的工序连贯性。

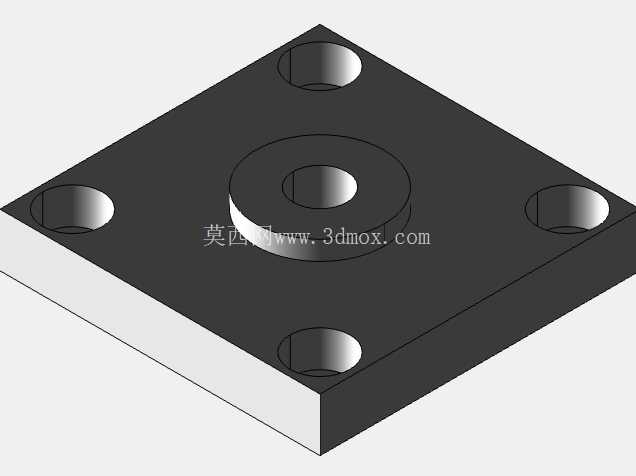

　　从功能特性上看，该刀架采用方形板式基座作为主体承载结构，基座四角设置的贯通安装孔用于将整个刀架锁紧固定在车床中拖板的刀架安装基面，安装孔的位置度公差严格控制在0.02mm以内，保证刀架安装后与车床主轴轴线的平行度、垂直度满足切削要求，避免加工过程中出现让刀、振纹问题。基座中心设置的凸台结构是刀架的定位核心，凸台中心的贯通孔用于穿装刀架的锁紧转轴或是定位销，凸台的外圆面与基座上表面的垂直度公差不超过0.015mm，可与上方的刀夹定位孔形成精准配合，保证每把装夹刀具的刀尖高度一致性，减少换刀后的对刀时间。

　　设计过程中优先考虑了切削力的传导路径，方形基座的厚度经过受力仿真校核，在承受最大1500N的径向切削力时，基座的最大变形量不超过0.008mm，完全满足硬质合金刀具高速切削时的刚性要求，不会因为基座刚性不足导致刀具崩损或是加工尺寸超差。四个角的安装孔采用沉孔设计，锁紧螺栓安装后螺栓头不会突出基座上表面，避免与上方回转的刀夹部件发生运动干涉，同时沉孔的深度经过精确计算，保证螺栓锁紧后有足够的螺纹啮合长度，在机床频繁启停、切削冲击的工况下不会出现螺栓松动的问题。从安装边界来看，该刀架的方形基座边长适配多数6132、6140规格普通车床的刀架安装基面尺寸，安装孔的孔距与车床中拖板上的T型槽间距完全匹配，不需要额外加工转接板即可直接安装替换，中心凸台的高度与直径适配标准的四工位电动刀架的连接尺寸，也可根据实际使用需求搭配手动刀夹使用。刀架的上下两个安装平面都经过磨削加工，平面度公差控制在0.01mm以内，安装时可与车床拖板基面、上方刀夹基面实现完全贴合，避免因结合面存在间隙导致的装夹刚性下降。

　　在实际加工使用中，这类刀架的日常维护也较为便捷，只需要定期检查安装螺栓的锁紧力矩，清理结合面的切屑与切削液残留，即可长期保持装夹精度，相比复杂的液压刀塔，这类结构的刀架故障率更低，维护成本更可控，适合中小型机械加工车间的批量零件生产使用，也可用于教学实训车床的配件替换，满足常规金属切削加工的装夹需求。设计时还充分考虑了铸造工艺的可行性，整个构件的壁厚均匀，没有出现壁厚突变的结构，避免铸造过程中产生缩孔、砂眼等缺陷，基座的边角处都设置了工艺圆角，既可以减少铸造时的应力集中，也能避免安装使用过程中尖锐边角划伤操作人员。中心凸台与基座的连接处设置了过渡圆角，进一步提升了结构的抗冲击能力，在承受断续切削的冲击力时，连接处不会出现应力断裂的问题。
