椭圆型带凹槽外壳覆盖件结构设计

这类椭圆型带凹槽的外壳覆盖件，在小型手持电控设备、便携检测仪器、民用小型电器的外层防护结构中应用十分广泛，日常接触到的便携遥控器、小型手持测温设备、车载小型控制模块的外层护壳，很多都采用类似的结构形态。从实际使用场景来看，这类覆盖件直接与使用者手部接触，同时承担内部元器件防护、操作触感优化、外观标识承载的多重作用，设计过程中需要平衡防护性能、握持手感、装配便捷性三个核心维度的需求。

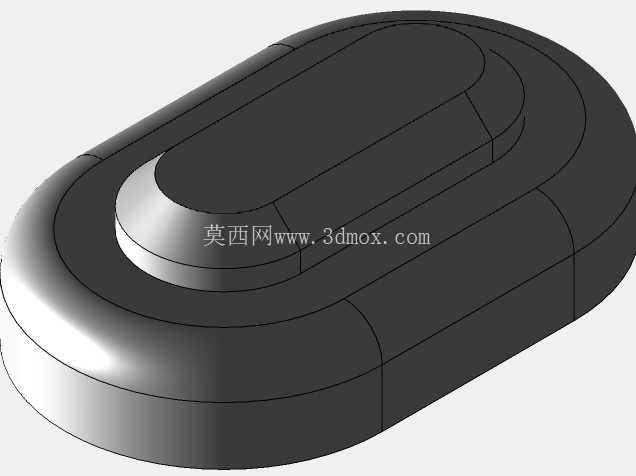

从结构功能特性来看，该覆盖件整体采用圆角椭圆的外轮廓，所有边缘均做了大圆弧过渡处理，没有尖锐棱角，一方面能够避免使用过程中磕碰划伤使用者，另一方面圆弧过渡的结构在注塑或者压铸成型时，能够减少应力集中点，提升零件整体的结构强度，降低受外力冲击时出现开裂的概率。零件上表面设置的长条形内凹结构，并非单纯的装饰造型，这个凹槽可以作为手指握持时的定位槽，使用者单手握持设备时，食指可以自然贴合在凹槽内，提升握持的稳定性，避免设备从手中滑脱；同时这个凹槽也可以作为丝印标识、粘贴功能标签的预留区域，内凹的结构能够避免标识在日常摩擦中被磨掉，延长标识的使用寿命。零件整体采用等壁厚设计，壁厚均匀性控制在合理公差范围内，无论是采用塑料注塑成型还是金属压铸成型，均匀的壁厚都能够减少成型过程中的缩痕、翘曲变形问题，提升成品率，降低后续校形的工作量。

设计思路上，这类覆盖件在建模初期首先要确定内部的安装边界，需要完全匹配内部PCB板、电池组件、功能按键的排布尺寸，内腔的深度要满足内部元器件的安装高度要求，同时预留0.2-0.3mm的装配间隙，避免装配时出现压损元器件的问题。外轮廓的椭圆曲率需要结合人体工程学数据优化，长轴与短轴的比例控制在1.8:1左右，刚好贴合成年人手掌握持时的自然弯曲弧度，握持时的受力点均匀分布在手掌与手指接触的区域，长时间握持也不会产生明显的硌手感。上表面的凹槽深度设计为1.5mm，宽度匹配成年人食指的指腹宽度，既能够起到定位防滑的作用，又不会因为凹槽过深导致积灰、难以清理的问题。零件的侧边设置有隐藏式的卡扣安装位，与下半部分的底壳装配时不需要额外使用螺丝，通过卡扣即可实现紧密扣合，装配效率更高，同时外表面没有螺丝孔，整体外观更加简洁流畅，也避免了螺丝孔位置进水进灰的隐患。

从安装边界来看，该覆盖件的底部边缘设置有一圈定位止口，止口的配合公差控制在H7/h6的间隙配合范围内，与底壳装配时能够实现精准定位，不会出现上下壳错位的问题。止口位置设置有0.5mm的密封胶条预留槽，对于有防水要求的使用场景，可以在槽内加装硅胶密封胶条，实现IP65级别的防护能力，满足户外使用、潮湿环境使用的需求。零件的整体尺寸控制在掌心可握持的范围内，长度不超过80mm，宽度不超过45mm，整体厚度不超过20mm，重量控制在20g以内，不会给便携设备增加过多的负重。在结构强度校核方面，覆盖件的侧壁厚度设置为2mm，能够承受1.5米高度自由跌落至水泥地面的冲击，不会出现开裂、变形的问题，满足日常使用的抗摔要求。在内腔对应内部元器件的位置，还设置有十字形的加强筋，加强筋的厚度为壁厚的0.6倍，既能够提升零件整体的刚性，避免按压外表面时出现塌陷变形的问题，又不会因为加强筋过厚导致成型时表面出现缩痕。这类覆盖件的表面可以根据使用需求做不同的处理，塑料材质可以做磨砂晒纹处理，提升握持时的摩擦力，同时减少指纹残留；金属材质可以做喷砂氧化处理，提升表面的耐磨性能与质感。在建模过程中，所有的过渡圆角都需要做连续曲率处理，避免出现曲面褶皱、曲率突变的问题，确保后续模具加工时刀具路径顺畅，加工出来的模具型腔表面光滑，成型后的零件表面没有接痕、瑕疵。
