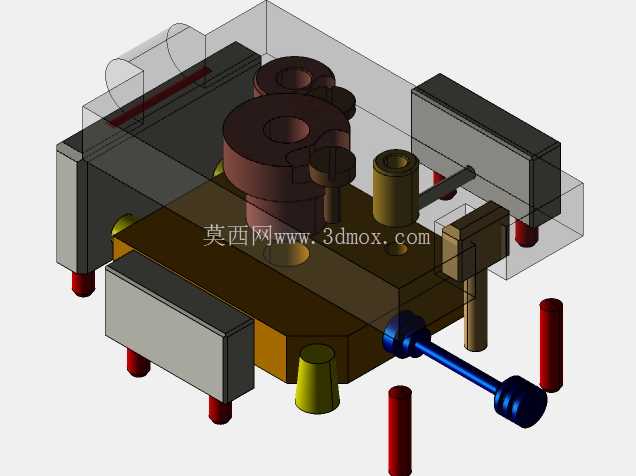

三钻头定位方板叶片装夹治具

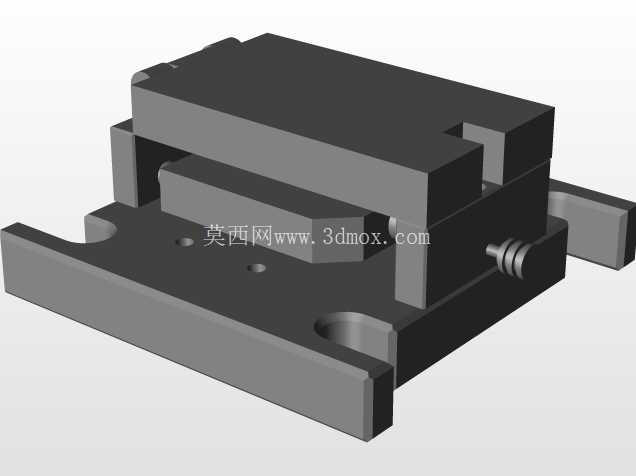

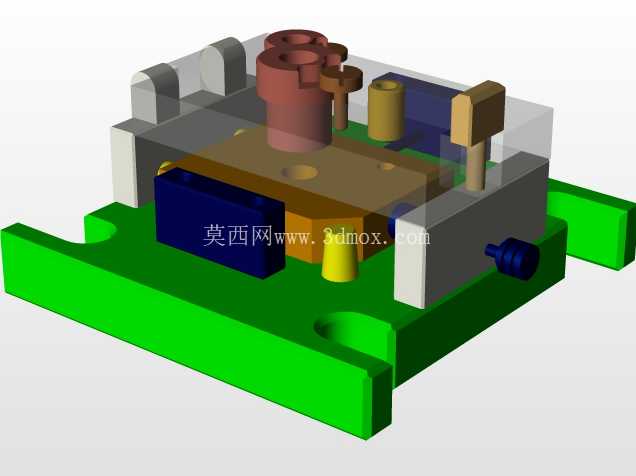

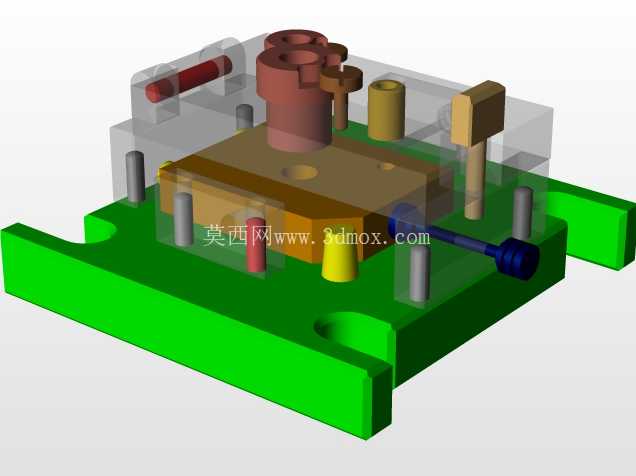

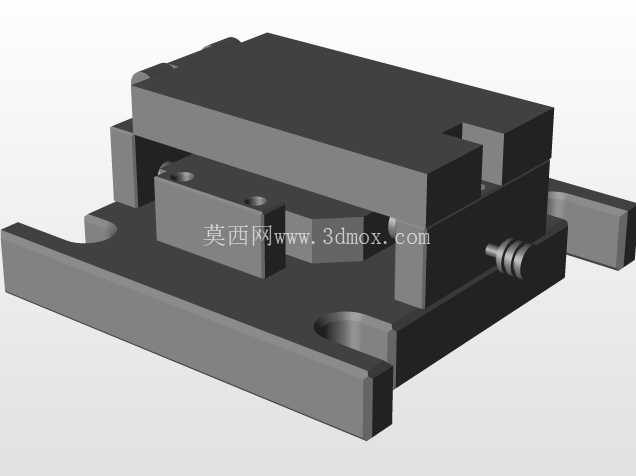

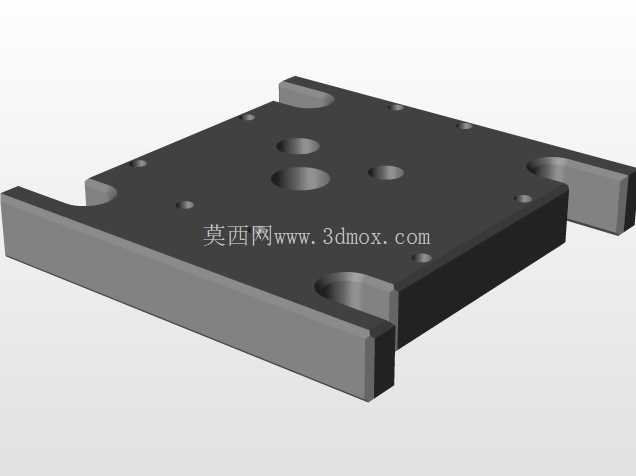

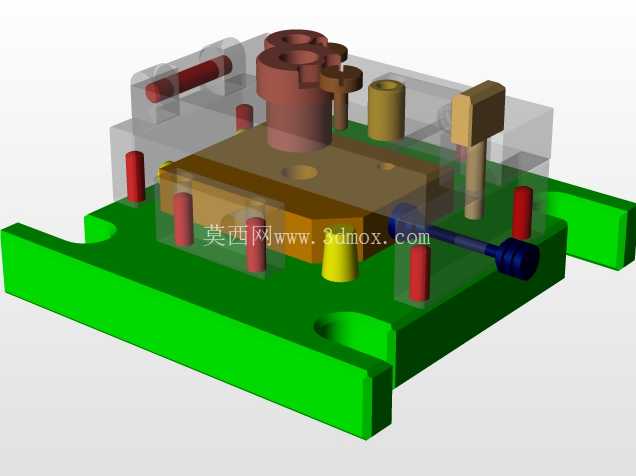

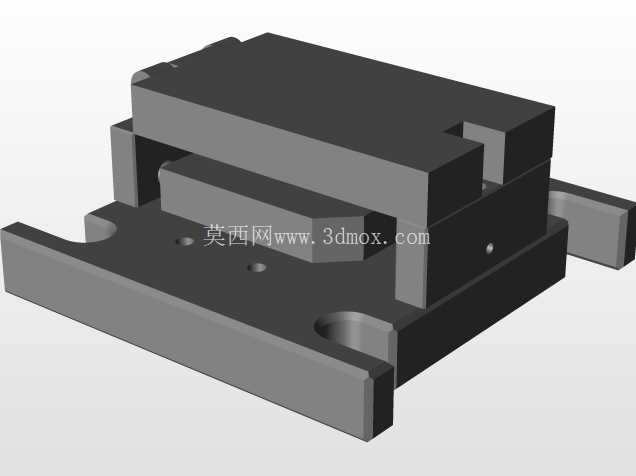

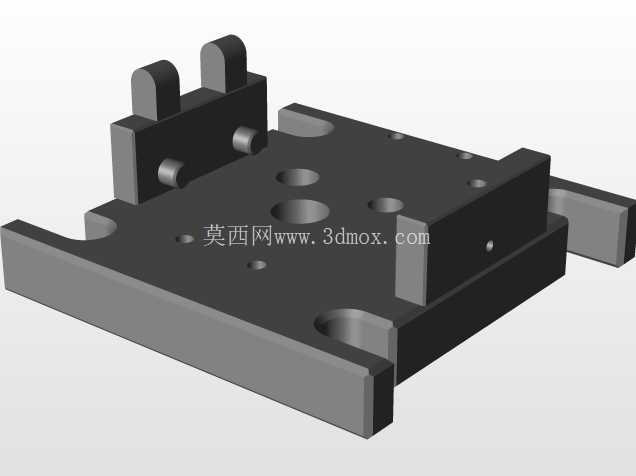

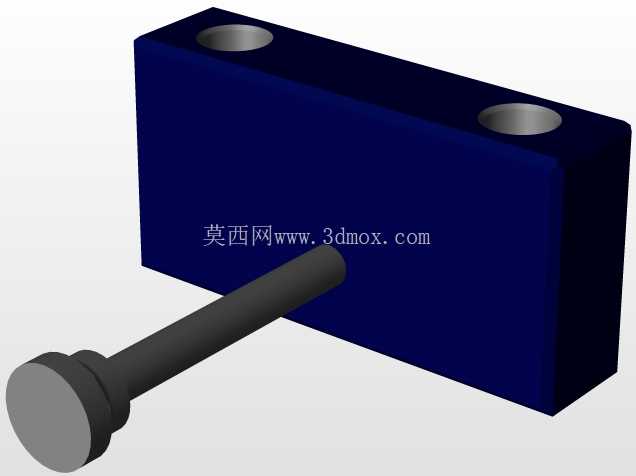

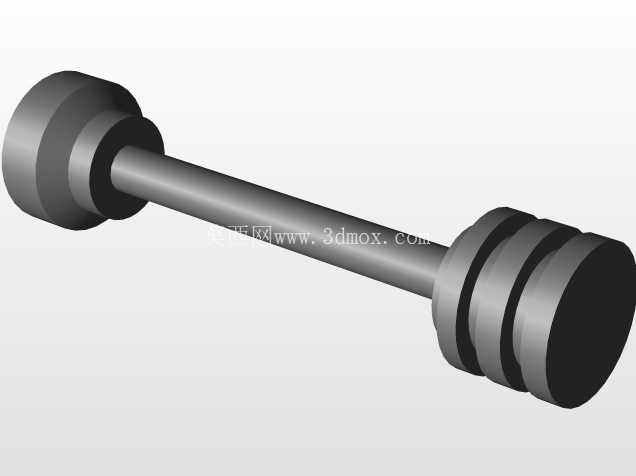

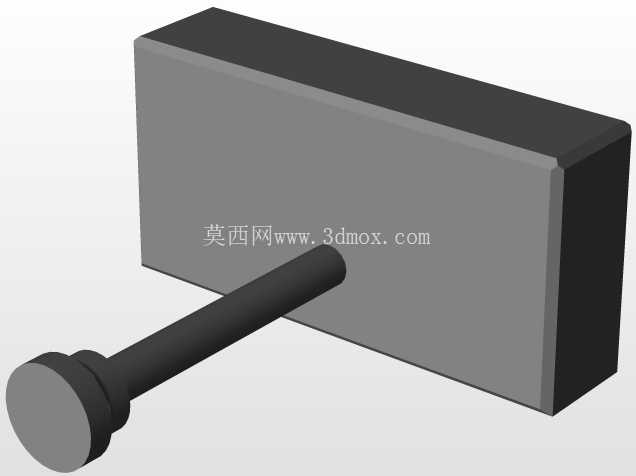

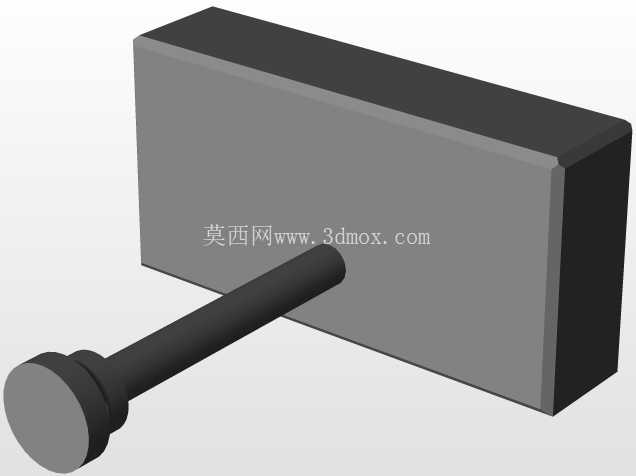

　　在叶片类零件的机加工工序里，装夹定位的可靠性直接决定了孔位加工的同轴度、位置度公差，这套带三个钻头定位结构的方板叶片夹具，主要面向小型叶片的钻孔、铰孔工序做定位装夹使用，适配立式加工中心、台钻等常规钻削设备的工作台安装。从结构上看，夹具体采用整体方板构型，底部做了切边处理，不是完整的矩形块，这种切边设计一方面是为了避让工作台T型槽的压紧螺栓位置，避免装夹时夹具体和压紧件发生干涉，另一方面也能减少夹具体的整体重量，方便操作人员在换产时快速搬移调整。

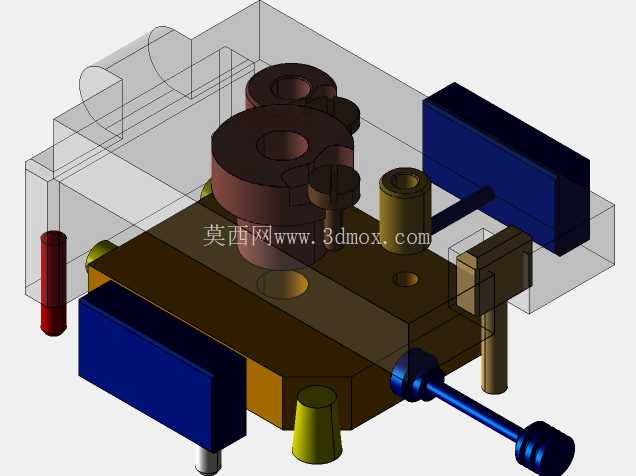

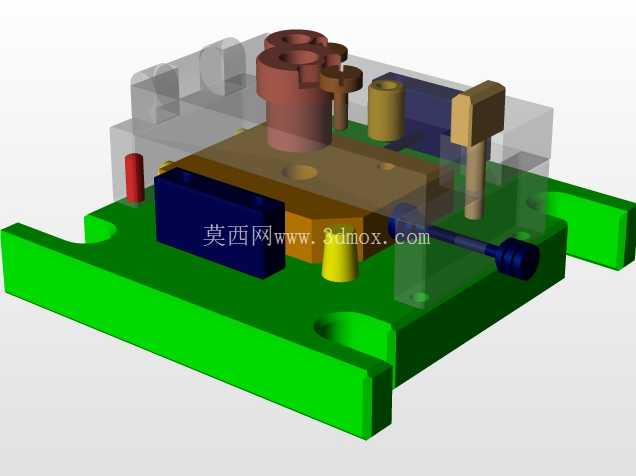

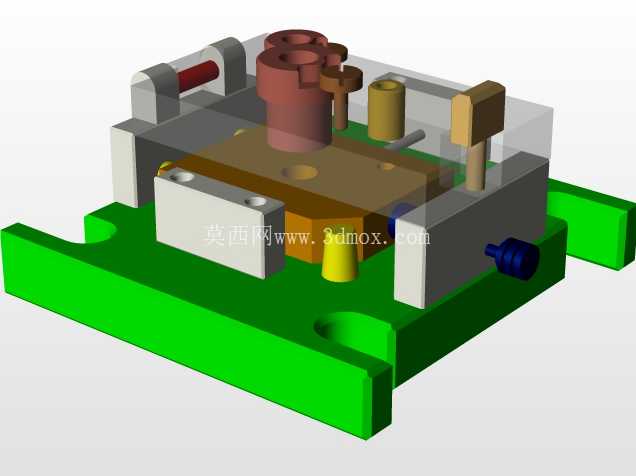

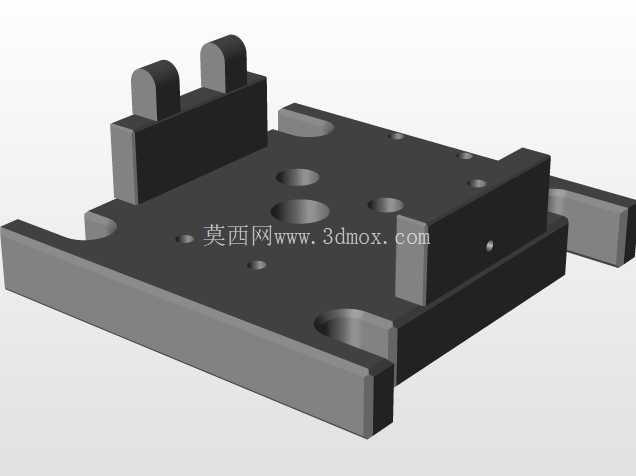

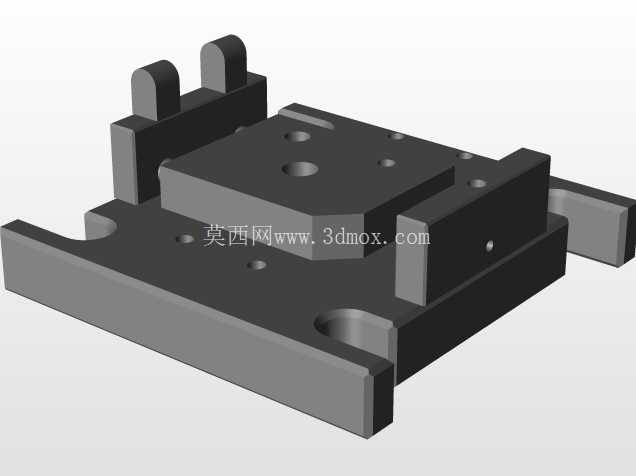

　　夹具体上的三个沉孔对应三个钻头的下钻导向位，三个孔的孔径做了差异化设计，分别对应叶片上三个不同直径的安装孔或者通气孔加工，孔位的排布完全匹配叶片的安装基准面，装夹时只需要将叶片的定位基准面贴紧夹具体上表面的定位凸台，就能快速完成找正，不需要反复打表调整位置，能大幅缩短单件装夹的辅助时间。设计这套夹具的时候，首先考虑的是钻削过程中的排屑问题，夹具体上表面没有做多余的凸起结构，三个导向孔的边缘都做了0.5mm的倒角，钻削产生的铁屑可以顺着斜面滑到夹具体外侧，不会堆积在定位面上影响后续工件的装夹精度。

　　夹具体的厚度经过受力核算，在三个钻头同时进给钻削的工况下，不会发生挠曲变形，保证孔的轴线垂直度控制在0.02mm以内，满足叶片类零件的装配精度要求。安装边界上，夹具体的长宽尺寸适配常规150mm行程的小型台钻工作台，底部的平面度经过磨削加工，和工作台面贴合后间隙不超过0.01mm，不需要额外加装垫板就能直接压紧固定。在实际生产场景中，这类夹具多用于小型汽轮机叶片、水泵叶轮叶片的小批量加工场景，因为这类零件的批量通常不大，不需要设计复杂的液压或者气动夹紧结构，采用手动压板压紧的方式就能满足装夹力要求，同时夹具的制造成本更低，换产调整的灵活性更高。夹具体上的三个导向孔没有加装可换钻套，是因为针对的加工批次较小，钻套的磨损量在整个批次加工周期内不会超出公差范围，如果后续批量增大，只需要在现有孔位上加工衬套安装台阶，就能快速加装可换钻套，延长夹具的整体使用寿命。另外夹具体侧面的切边位置还预留了两个小型螺纹孔，方便安装定位挡销，当加工不同规格的叶片时，只需要更换挡销的位置，就能快速调整定位基准，不需要重新制作整个夹具体，具备一定的通用适配能力。

　　钻削过程中，夹具的整体重量足够抵消钻头进给产生的轴向力，不会发生工件移位的问题，三个孔位的中心距公差严格控制在±0.01mm，和叶片零件图上的孔位要求完全匹配，装夹后不需要对每个孔位单独找正，钻头可以直接对准导向孔下钻，有效避免了钻偏、孔位超差的问题。对于刚接触工装设计的从业者来说，这类简单的板类夹具是很典型的基准重合设计案例，完全遵循了基准统一的设计原则，以叶片的装配基准面作为装夹定位面，消除了基准不重合带来的位置误差，同时结构上尽可能做了简化，没有多余的功能结构，在满足装夹精度要求的前提下，把加工和维护成本降到了最低。在日常使用中，这类夹具只需要定期清理上表面的铁屑和切削液残留，检查导向孔的磨损情况，不需要做复杂的维护保养，适合中小型机加工车间的日常生产使用，针对不同厚度的叶片，只需要调整压板的压紧高度，就能完成适配，不需要对夹具体本身做修改。
